5 шт. 3 В 2 0 "176*220 TFT ЖК экран щит Breakout доска модуль ILI9225 для Arduino UNO R3 Mega2560 открытый

Характеристики

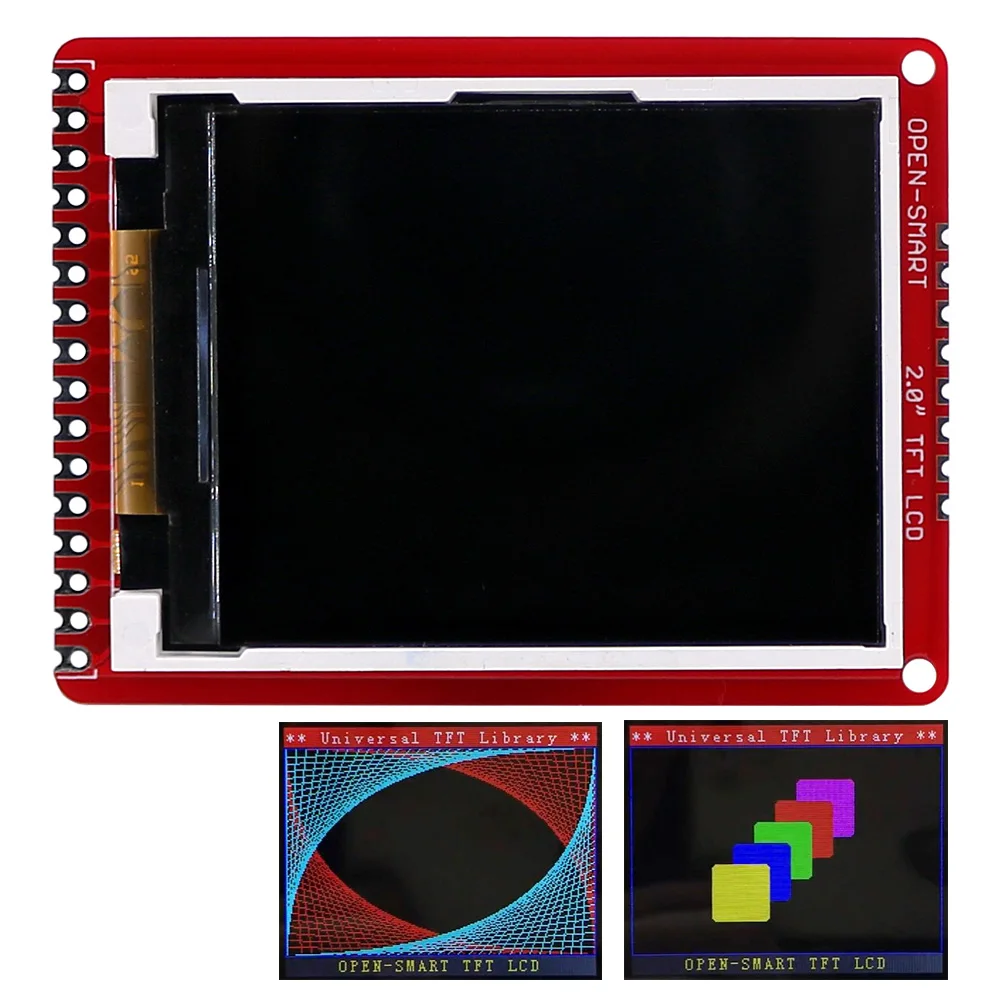

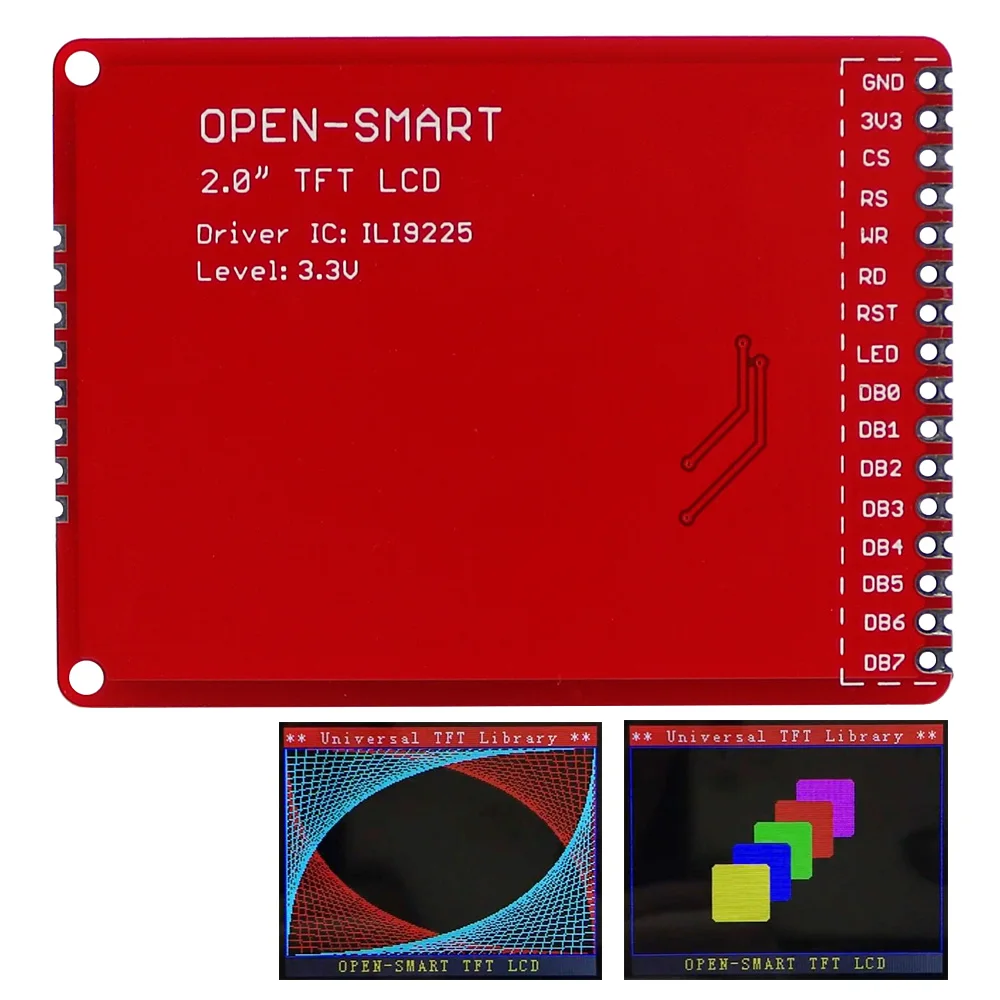

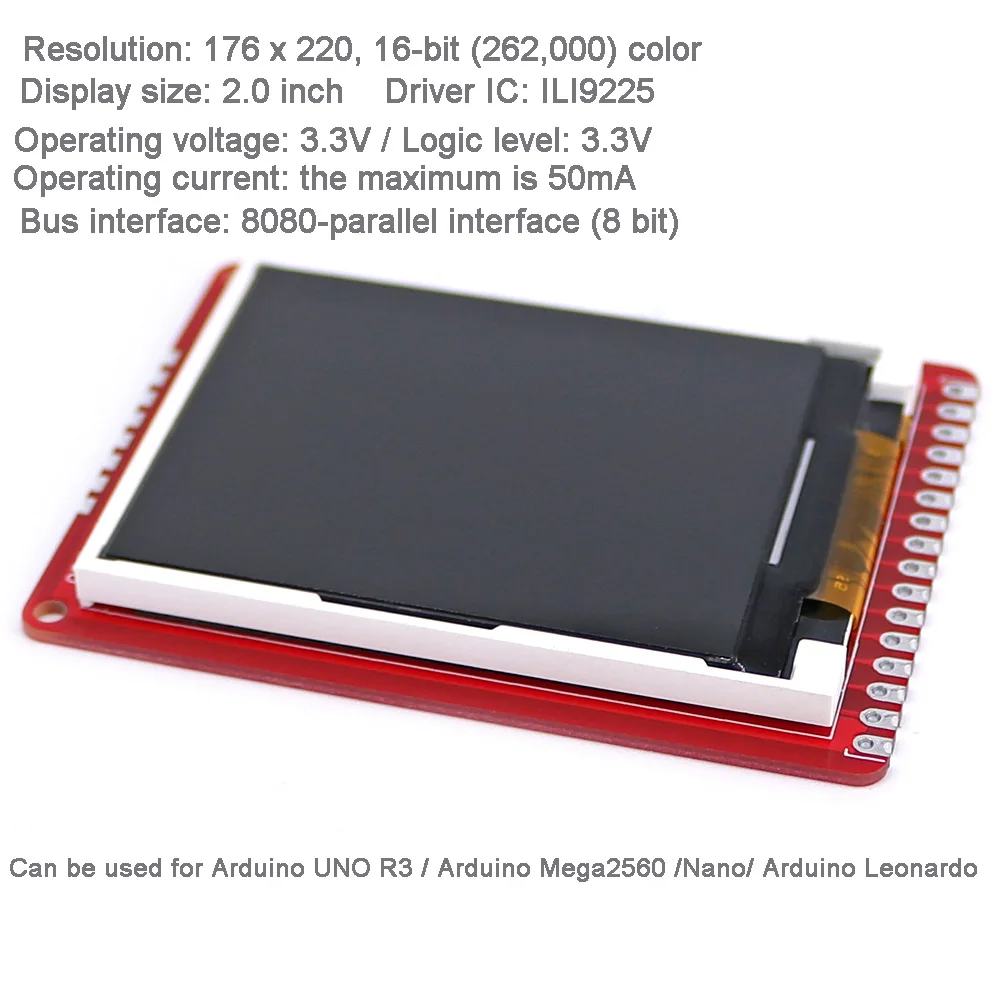

5 шт. 3,3 в 2,0 "176*220 TFT ЖК-экран щит Breakout плата Модуль Драйвер IC: ILI9225 для Arduino, UNO R3, Mega2560 открытый Смарт 8-битный параллельный FZ3285 Описание: Это 2,0-дюймовый TFT ЖК-Плата расширения с 8-битным параллельным интерфейсом. Этот дисплей имеет встроенный в него контроллер с буферной памятью RAM, так что микроконтроллер почти не работает. Он выводит штифты TFT и шаг штырей-2,54 мм, поэтому вторичная разработка проста. Он выводит пусковые штифты, чтобы вы могли припаять штыревые разъемы, чтобы подключить их к макетной плате или использовать кабель dupont для подключения к плате Arduino. Он также выводит штыри SMD (процесс половинного отверстия), чтобы вы могли припаять его на экспериментальную печатную плату или свою собственную плату. Это отлично подходит для создания замечательных проектов. С модулем RTC вы можете спроектировать часы. С модулем NFC reader вы можете создавать системы контроля доступа с фотографиями. -Может использовать его непосредственно для отображения символов, графики и изображений формата BMP с помощью модуля адаптер карты Micro SD. -Совместимость: поскольку логический уровень составляет 3,3 В, он совместим с платформой Arduino 3,3 В, вы можете подключить к ней открытую версию SMART UNO Black с переключателем питания 5 В/3,3 В. Вам нужно добавить схему преобразования уровня, если вы используете плату Arduino 5 В (Arduino UNO R3/Arduino Mega2560/Arduino Leonardo). Вы также можете подключить его к другому 3,3 В MCU напрямую. Характеристики: -Разрешение: 176x220, 16-битный (262000) цвет -Драйвер IC: ILI9225 -Размер дисплея: 2,0 дюйма -Рабочее напряжение: 3,3 В -Логический уровень: 3,3 В -Рабочий ток: максимум 50 мА -Интерфейс шины: 8080-параллельный интерфейс (8 бит) -Порт IO Упаковка: доступны SMD и PAD, и шаг штыря составляет 2,54 мм -Светодиодный контакт может подключаться к схеме управления внешней подсветкой для контроля яркости подсветки. Вы можете подключить его к GND, чтобы включить подсветку весь день -Отлично подходит для DIY В комплект входит: 5X2,0 "TFT ЖК-экран Ссылка на документ: //drive.google.com/drive/folders/0B6uNNXJ2z4CxZmFlUGFNXzBnUDA?usp=sharing Часто задаваемые вопросы: В:Это именно LCD TFT ILI9225 драйвер, как на фото? Вы можете гарантировать, что вы отправили мне именно этот ILI9225 LCD 8080 Параллельный 8 бит, мне нужен такой же lcd tft, и мне нужны именно такие параметры, как в описании.? Я спрашиваю, потому что я заказал 2 ЖК-дисплея на aliexpress, и они прислали мне не ili9225 8080 параллельных 8 битных продуктов. A:Да, это драйвер ILI9225, как показано на рисунке, ссылка на документ: //drive.google.com/drive/folders/0B6uNNXJ2z4CxZmFlUGFNXzBnUDA?usp=sharing.
