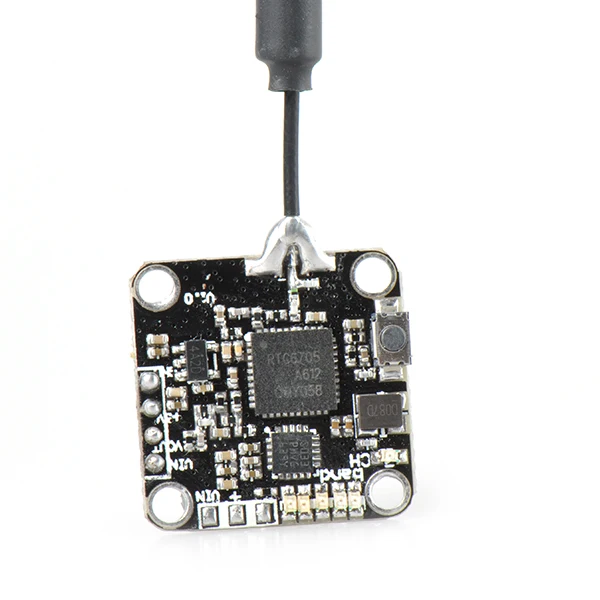

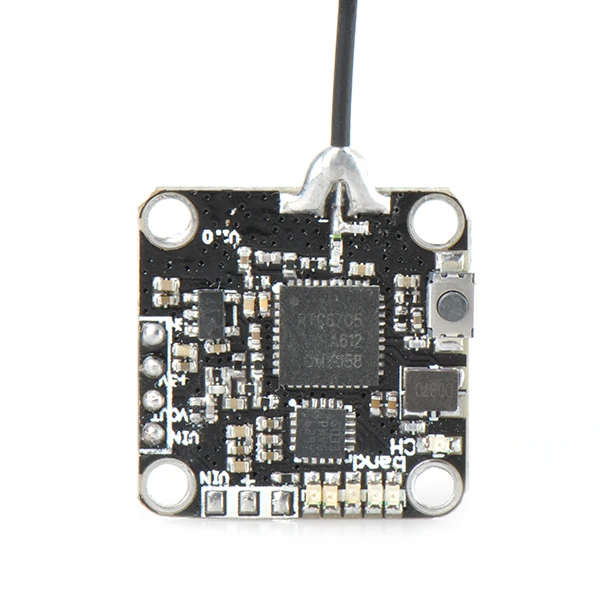

Мини VTX 25 МВт 40CH Встроенный OSD 5V FPV модуль передатчика для Flytower DIY Радиоуправляемый

Характеристики

Только передатчик, камера не включена.

Функция: 16*16 25mw VTX

Поддержка сенсорного переключателя и PWM/сенсорный переключатель

Светодиодный индикатор отображает информацию о канале и состоянии
С OSD входным и выходным интерфейсом
На штыревая антенна

Размер упаковки: 6*8*0,5 см
Вес посылка: 3g
Посылка включает в себя: 1x FSD-1625VTX

Введение
1>. 40 каналов;
2>. Поддержка сенсорного переключателя и PWM/сенсорный переключатель
Channe); Поддержка сенсорного переключателя выберите частоту
3>. Поддержка 25 МВт (13 дБм)

4>.. светодиодный отображает информацию о канале и состоянии
5>. С OSD входным и выходным интерфейсом
6>. Ориентированная антенна стержня;
7>. Рабочее напряжение (вход питания): 5 в рабочий ток: 25 МВт-300 мА
8>. Миниатюрный светильник и вес: периферийные Размеры 20*20 мм, вес 3 г

1,2 Частотная группа радиочастотной передачи:
Частота группы А: Ch1:5865 МГц Ch2:5845 МГц Ch3:5825 МГц Ch4:5805 МГц
Ch5:5785 МГц Ch6:5765 МГц Ch7:5745 МГц Ch8:5725 МГц
Группа B частота: Ch1:5733 МГц Ch2:5752 МГц Ch3:5771 МГц Ch4:5790 МГц'
Ch5:5809 МГц Ch6:5828 МГц Ch7:5847 МГц Ch8:5866 МГц
Частота группы C: Ch1:5705 МГц Ch2:5685 МГц Ch3:5665 МГц Ch4:5645 МГц
Ch5:5885 МГц Ch6:5905 МГц Ch7:5925 МГц Ch8:5945 МГц
Группа D частота: Ch1:5740 МГц Ch2:5760 МГц Ch3:5780 МГц Ch4:5800 МГц
Ch5:5820 МГц Ch6:5840 МГц Ch7:5860 МГц Ch8:5880 МГц
Группа E частота: Ch1:5658 МГц Ch2:5695 МГц Ch3:5732 МГц Ch4:5769 МГц
Ch5:5806 МГц Ch6:5843 МГц Ch7:5880 МГц Ch8:5917 МГц

2, электрические характеристики
Деталь спецификации.
Частотный диапазон: 5645 ~ 5917 МГц
Канал заказчика; Большие размеры 40
Тип модуляции: FM
Канал SEL. : Сенсорный выключатель
Канал: CH1 ~ CH8 индикация канала с 1 светодиодом Анда ~ Частота E
Укажите группу с 5 Светодиодами
Мощность передачи: 13 ± 1 дБм
Частота управления: PLL
Все гармоники: Макс-50 дБм
Стабильность частоты: ± 100 кГц (Typ.)
Точность частоты: ± 200 кГц (Typ.)
Ошибка несущего канала: 1 дБ
Порт Антенны: 51 Ω
Базовый интерфейс: (P2.0 * 4)
Потребляемая мощность: 200 ~ 300 мА @ 5 в DCIN
Поставка Напряжение: 4,5-5,5 v
Рабочая температура: -10 ℃ ~ + 60 ℃
Размер профиля: 20mmX20mmX4 мм; (винт boss) 16x16 мм; (шаг-ряд) 2 мм

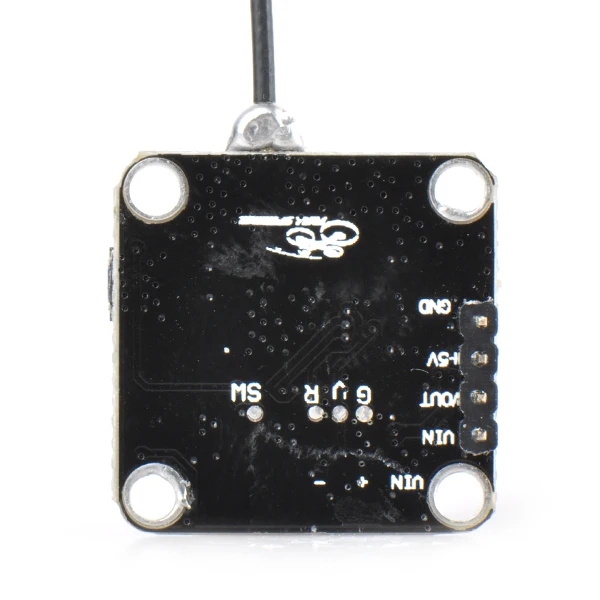

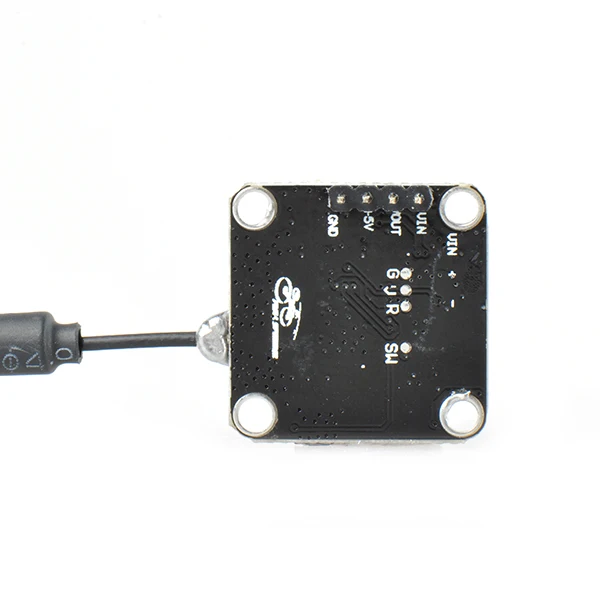

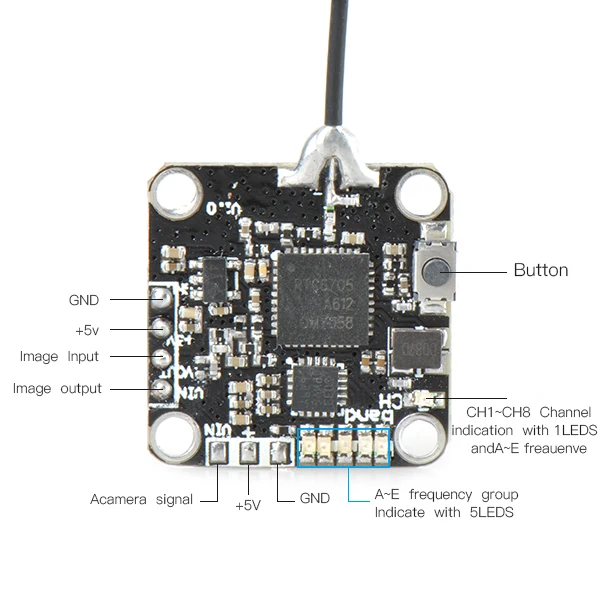

3 Pin назначения

4-х направлениях
Частотная Группа A ~ E, выбранная до 3 с, 5 светодиодный индикатор показывает частоту тока, например, частоту тока-это вторая группа, второй светодиодный светильник для выращивания
Канал ch1 ~ ch8 выбран с коротким касанием, короткое нажатие CH led будет мигать один раз, что соответствует частоте тока частоты под группой до CH8, светодиод обычно будет в инструкции

Размер упаковки: 6*8*0,5 см
Вес посылка: 3g
