Датчик температуры и влажности RCmall Sensiron SHT31 D разрывная погода для Arduino I2C Protocol

Характеристики

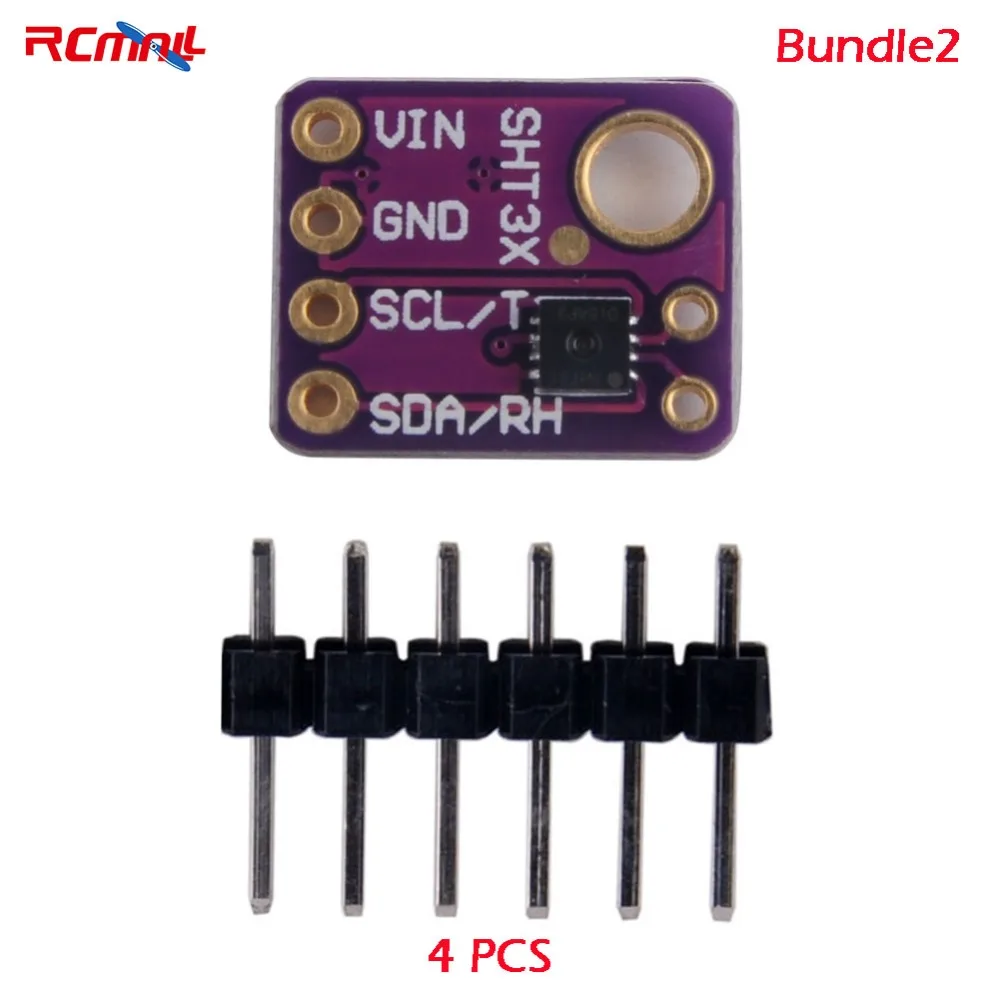

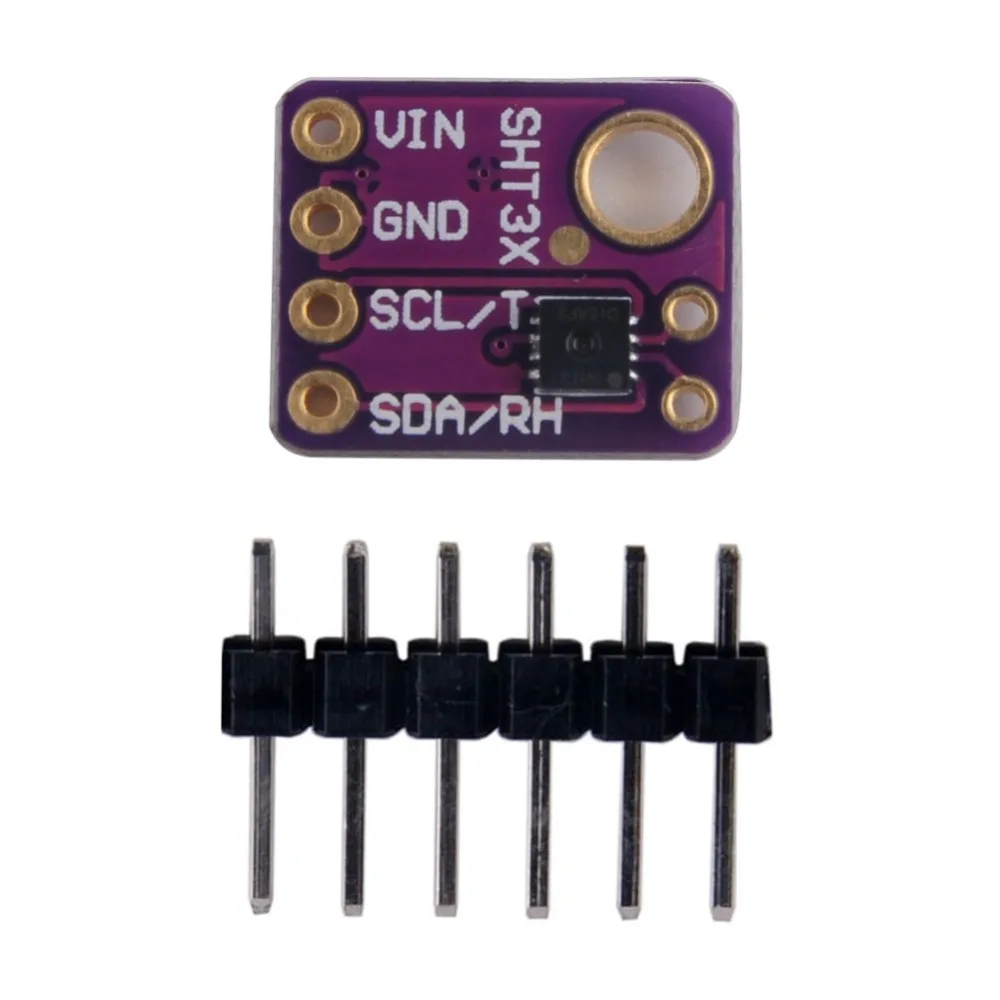

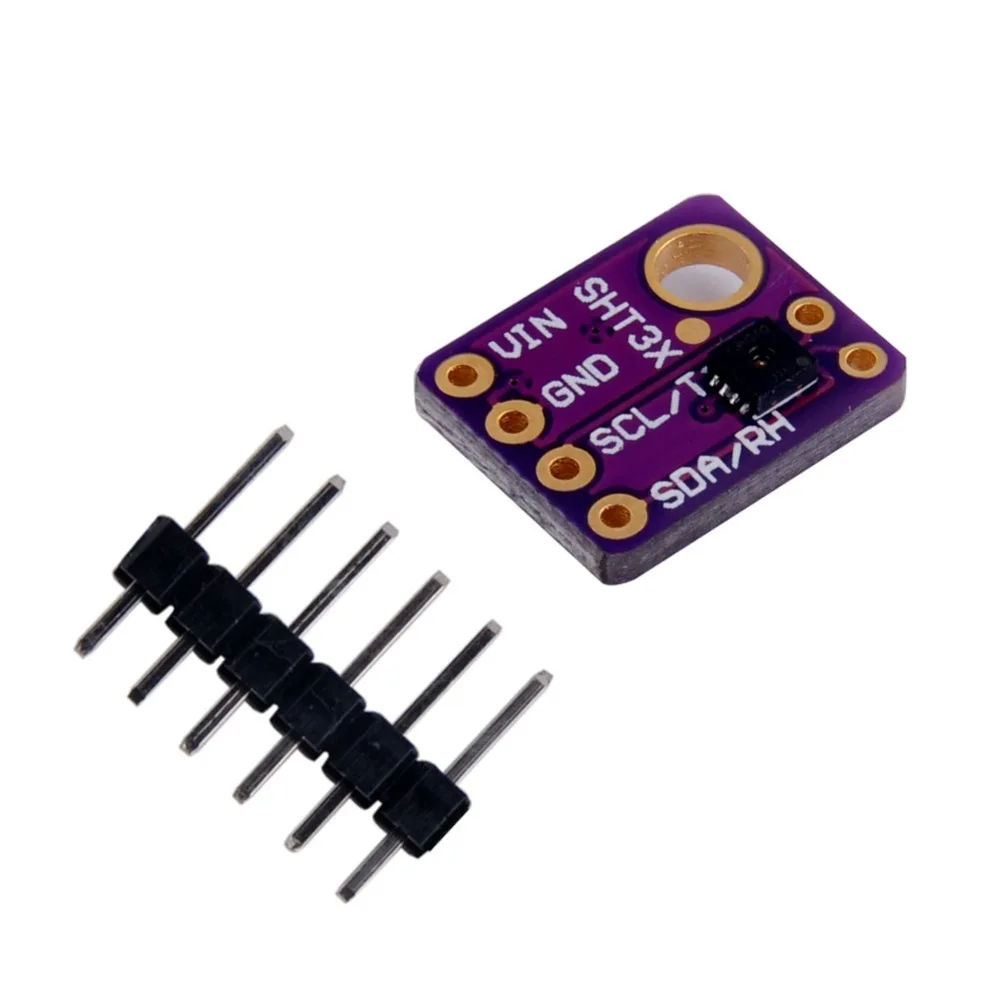

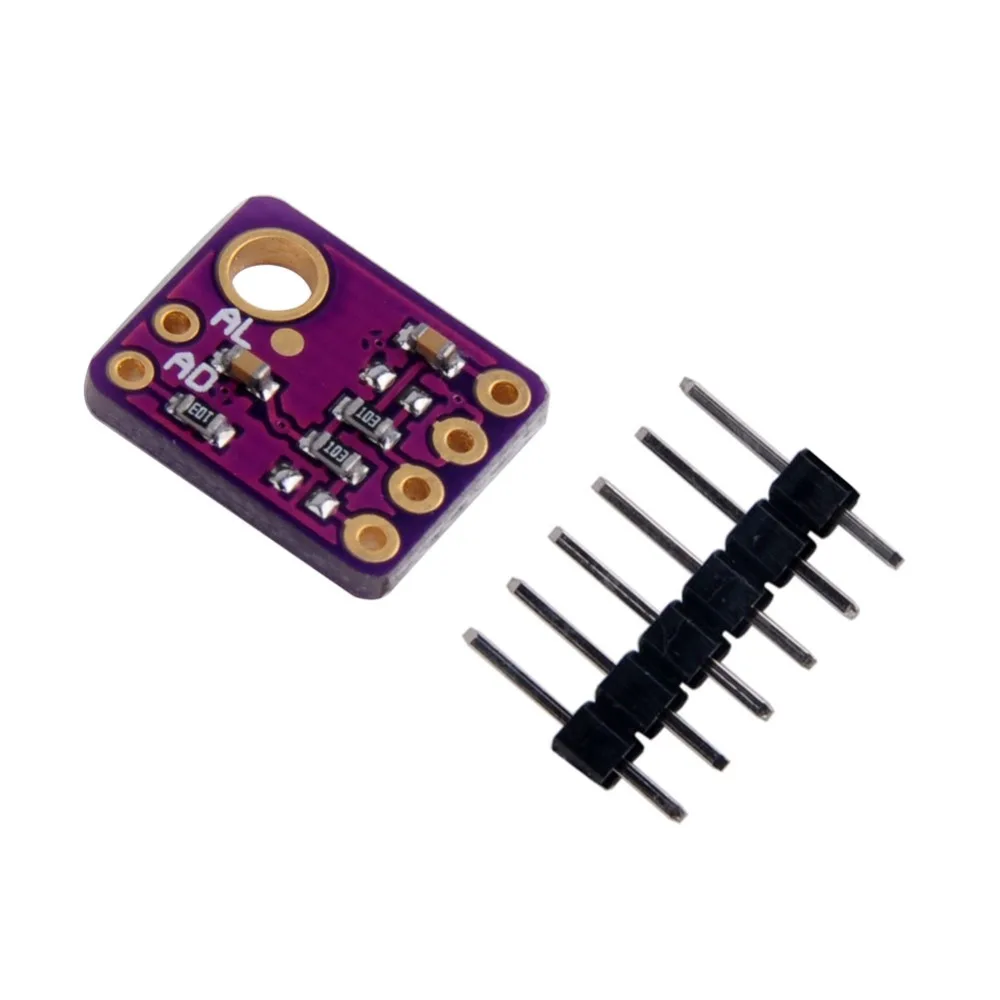

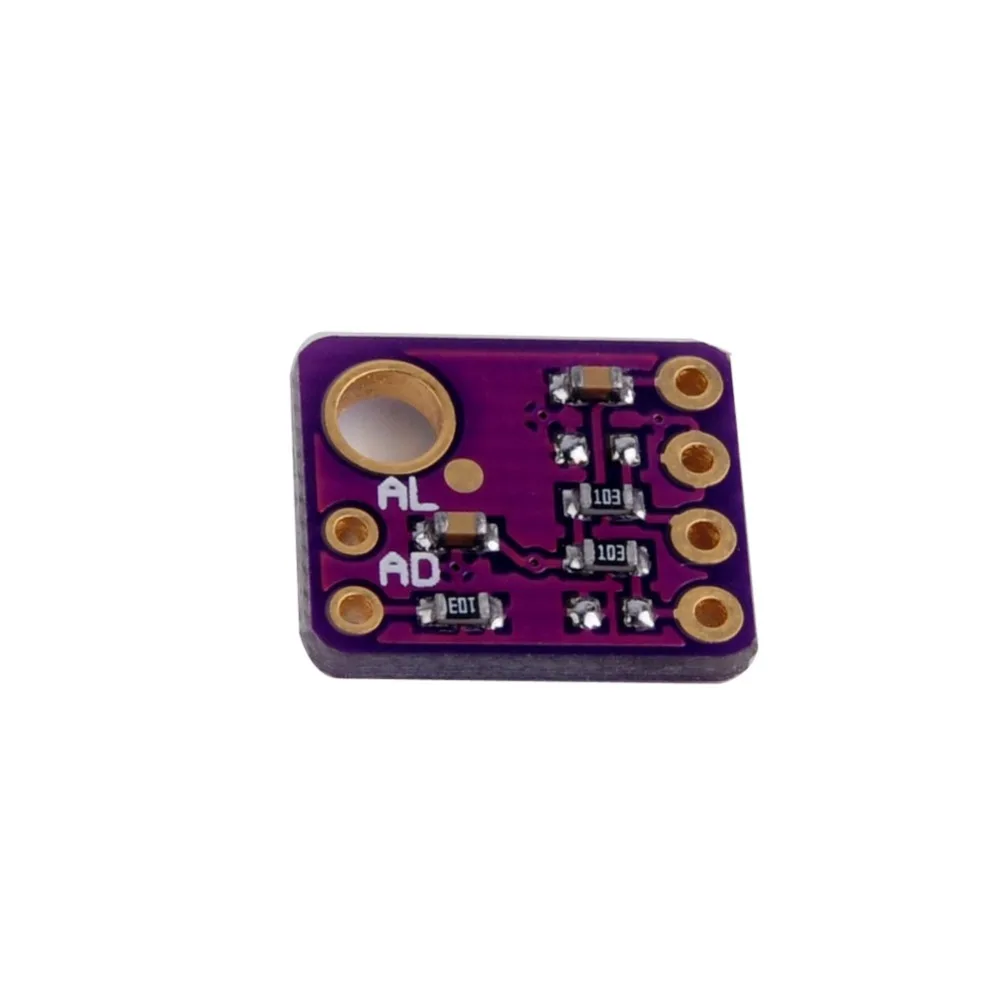

RCmall Sensiron SHT31-D датчик температуры и влажности прорыв погода для Arduino I2C протокол FZ2333   Описание:   Сенсоры температуры/влажности являются одними из лучших и высокоточных устройств, которые вы можете получить. И, наконец, у нас есть некоторые, которые имеют истинный интерфейс I2C для легкого чтения. В SHT31-D датчик имеет отличную ± 2% относительной влажности и ± 0,3 °C точность для большинства видов применения.   В отличие от более ранних датчиков SHT, этот датчик имеет истинный интерфейс I2C и (бонус!) даже с двумя вариантами адреса. Он также совместим с 3 в или 5 В, поэтому вы можете подключать и общаться с ним, используя только любой микроконтроллер или микрокомпьютер.   Такой милый чип-поэтому мы закручиваем секционную доску с SHT31-D и некоторыми поддерживающими схемами, такими как вытяжные резисторы и конденсаторы. Каждый заказ поставляется с одной полностью собранной и протестированной печатной платой и небольшим блоком заголовка. Вам нужно будет припаять заголовок на печатную плату, но это довольно легко и занимает всего несколько минут даже для новичка.   Мощность Контакты:Вин-это штырь питания. Чип может использовать 2,5-5VDC для питания. Для питания платы, дайте ей такую же мощность, как логический уровень вашего микроконтроллера-например, для 5 в микро, как Arduino, используйте 5 В. Для Li-Ion 3,3 В контроллер как Raspbery Pi, подключаться к 3,3 VGND-общая площадка для мощности и логикиI2C материнскую плату Контакты:SCL - I2C clock pin, подключите к микроконтроллеру I2C clock line. Этот штифт имеет вытяжной резистор 10K к VinSDA - I2C pin данных, подключите к микроконтроллерам I2C линии передачи данных. Этот штифт имеет вытяжной резистор 10K к VinДругое Контакты:ADR-это штырь выбора адреса I2C. Этот штырь имеет 10K вытягивающий резистор, чтобы сделать по умолчанию I2C Адрес 0x44. Вы можете связать этот штифт с Vin, чтобы сделать адрес 0x45RST-Аппаратный сброс pint. Имеет 10K pullup на нем, чтобы сделать чип активным по умолчанию. Подключите к земле, чтобы выполнить сброс оборудования!ALR-оповещение/выход прерывания. Вы можете настроить датчик, чтобы уведомить вас, когда происходит событие. Проверьте таблицу данных, как вы можете настроить оповещения     Посылка включает в себя: Bundle1Датчик температуры и влажности SHT31-D-1 шт. Bundle24 X sensiron SHT31-D Температура влажности Сенсор
