Характеристики
Датчики PT1000 способны измерять более высокие температуры, чем термисторы-до 400 °C, и более точные, чем термисторы и термопары в целом.Датчики PT1000 могут напрямую заменить термисторы на вашем принтере без добавления платы усилителя, такой как датчики PT100.Но по умолчанию 4,7 K вытяжной резистор на борту вы получите более низкое разрешение, чем другие датчики.Датчики PT1000 совместимы с большинством firmwares в этой области.Датчики PT1000 являются потенциальными выгодными затратами и производительностью между датчиками термисторов и PT100.Если вы хотите освободить потенциальные возможности в PT1000 датчики, вам нужно заменить 4,7 Kpullup резистор термистора булавки с 1K 0.1% резистор.

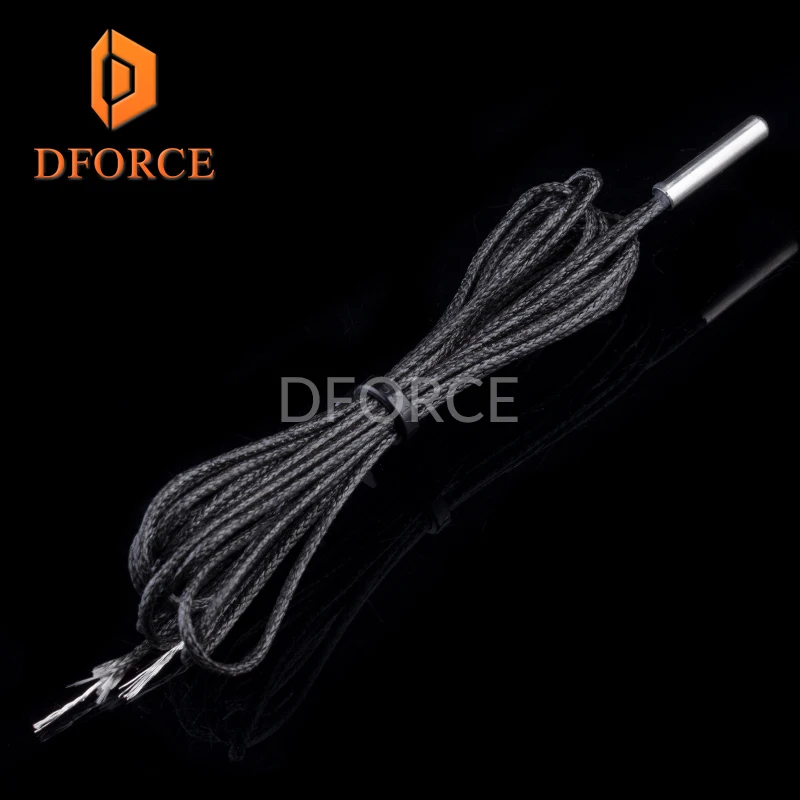

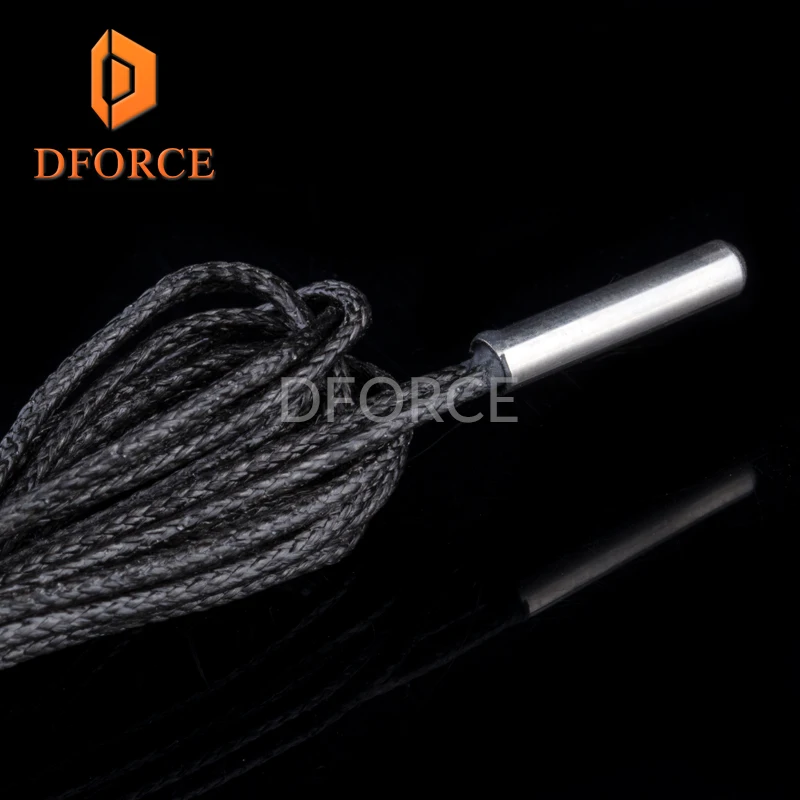

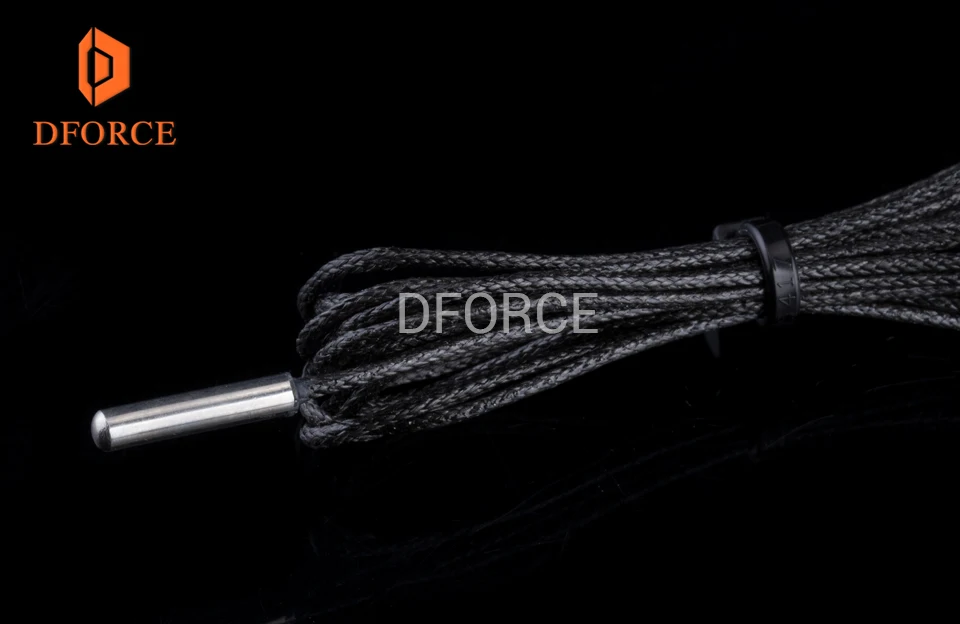

Диапазон рабочих температур 0-450 градусовРазмер металлического картриджа 3 мм диаметр 15 мм длинаСвинец 1 метр Длина стекловолокна Высокая термостойкость ПроводаТаблица значений сопротивления на 1С PT1000:Http://www.hayashidenko.co.jp/en/info14

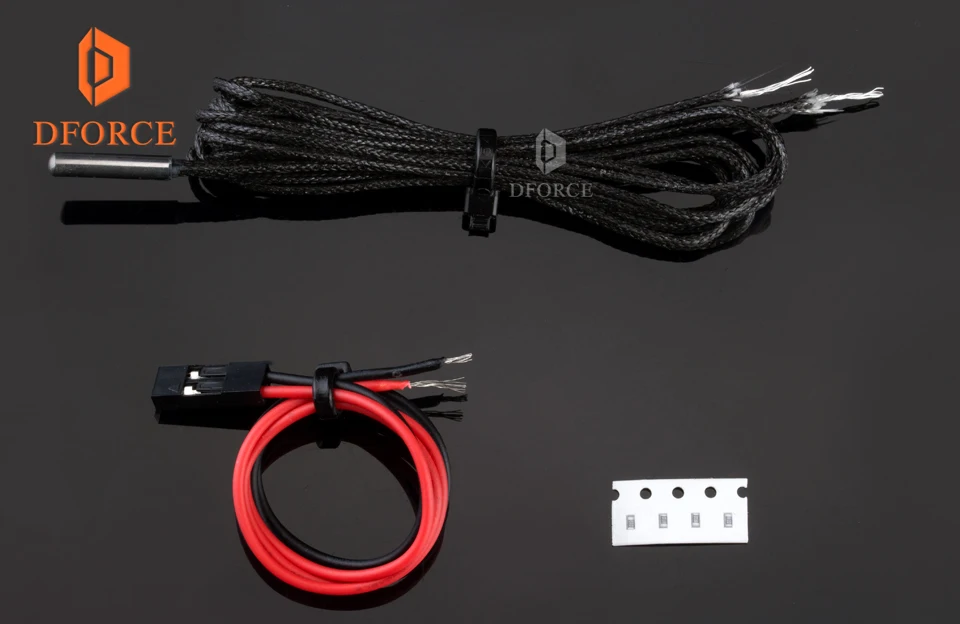

1xPT1000 seneor с герметичным металлическим картриджем3x1K 0.1% SMD резисторы 0603 посылка1x Американская классификация проводов 2р 2,54 мм провод с клеммой сечением
Pt1000 с 4k7 вытяжной резистор (по умолчанию)Конфигурация. h:# Define NUM_TEMPS_USERTHERMISTOR0 12# Определить USER_THERMISTORTABLE0 {723,0},{812320},{896640},{975960},{1049,1280},{1118,1600},{1184,1920},{1246,2240},{1305,2560},{1361,2880},{1414,3200},{1464,3520} долл. СШАPt1000 с выдвижным резистором 1KКонфигурация. h:# Define NUM_TEMPS_USERTHERMISTOR0 23# Определите USER_THERMISTORTABLE0 {2055,0},{2132160},{2202320},{2327640},{2383800},{2436960},{2485,1120 {2531,1280},{2574,1440, 2614,1600,{2653,1760, 2689,1920,},{2723,2080, 2755,2240, 2786,2400, 2815,2560, 2842,2720, 2869,2880},{2894,3040},{2918,3200},{2940,3360},{2962,3520},{2983,3680} долл. СШАВы также можете настроить новый USER_THERMISTORTABLE в своем веб-инструменте конфигурации прошивки.R2-это вытяжной резистор термисторных контактов.

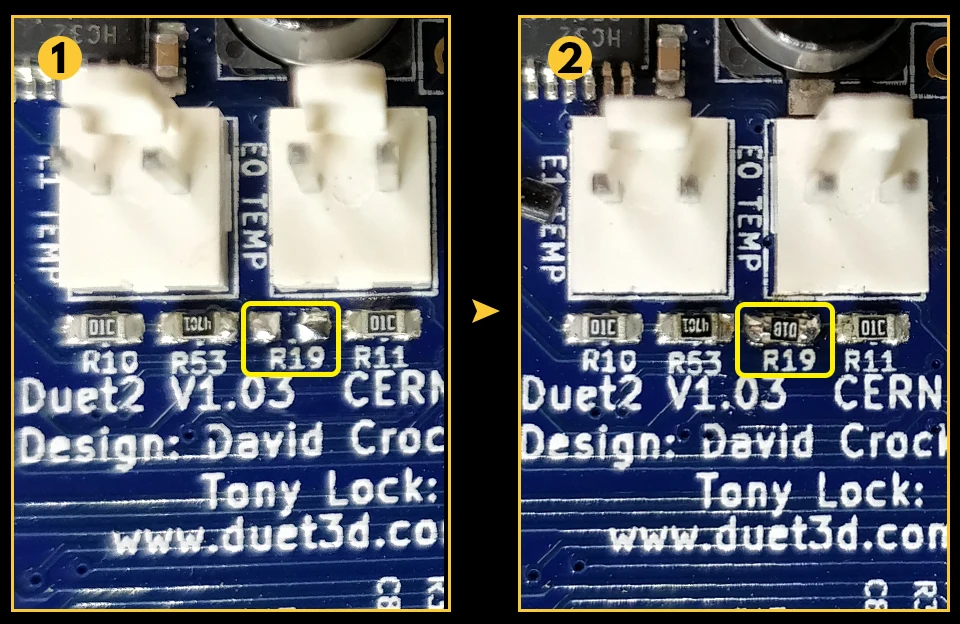

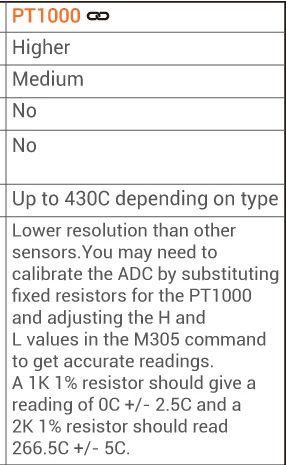

M305 P1X501 R4700; Нагреватель 1 использует PT1000, подключенный к каналу термистора 1, который имеет резистор серии 4,7 KM305 P1X501 R1000; Нагреватель 1 использует PT1000, подключенный к каналу термистора 1, который имеет резистор серии 1K//duet3d.dozuki.com/Wiki/Connecting_thermistors_or_PT1000_temperature_sensors
Для работы, пожалуйста, обратитесь кHttp://forum.smoothieware.org/forum/t-1086570/using-ptc-pt100-pt1000Вместо этого вы можете выбрать PT100 и усилитель платы, если вам нужна более 300C температура. Пожалуйста, нажмитеЗдесьHttp://smoothieware.org/pt100Советы:Вы можете использовать температурный входной штырь P0.23-P0.26, удаляя вытяжной резистор этого штыря. При подключении платы усилителя PT100 к вашему smoothhieboard или MKS SBASE.(мы уже тестировали, что он работает)

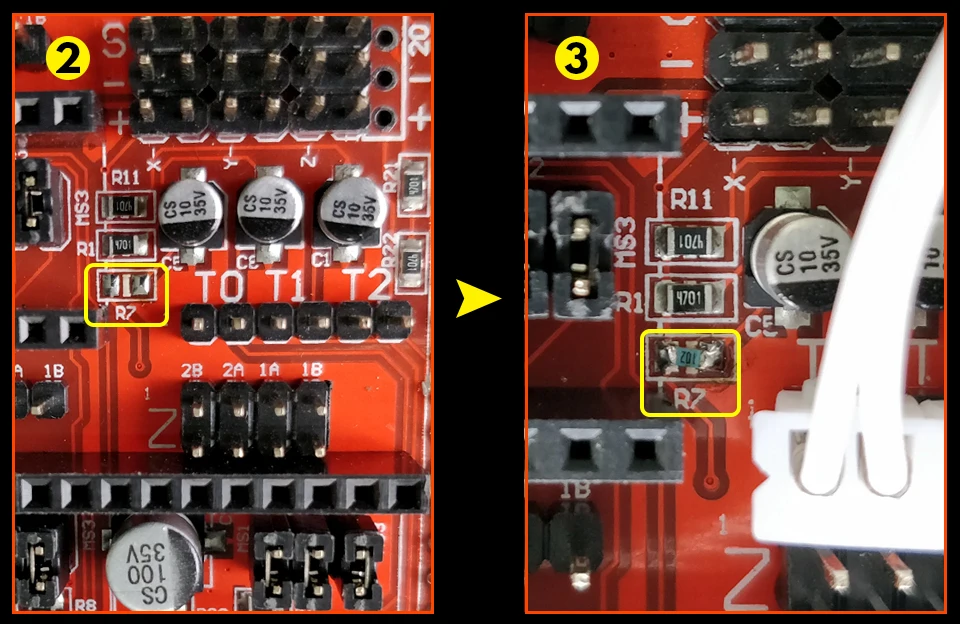

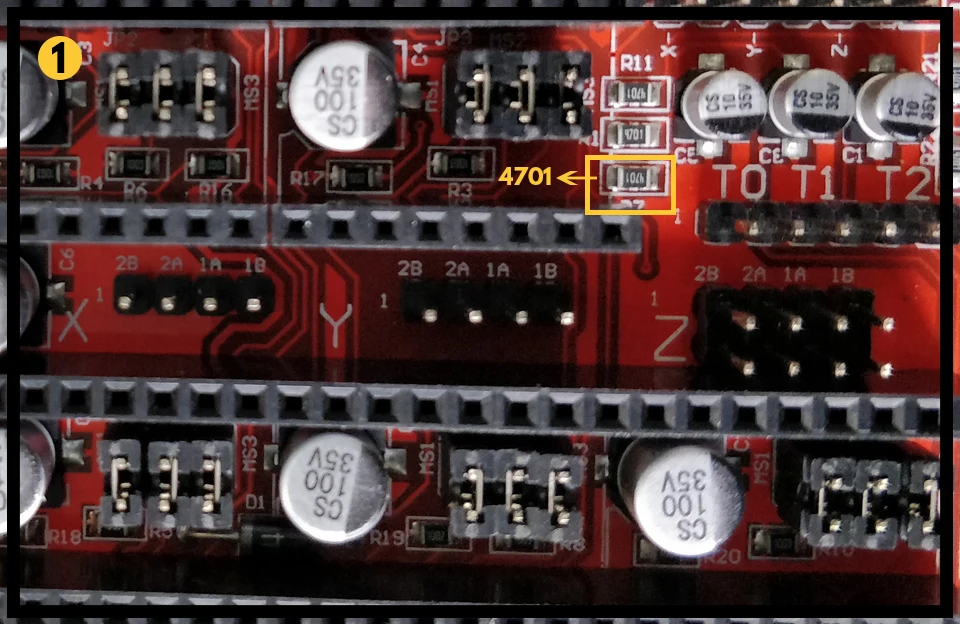

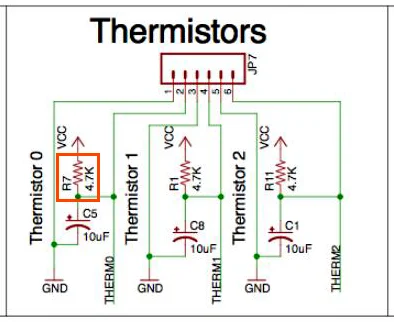

1. Попробуйте найти любой резистор 472 или 4701 знаков «rx' возле входных терминалов термистора.2. Измерьте 2 контакта клеммы с помощью мультиметра, Один Штырь должен быть коротким до GND/AGND, один должен быть коротким до одного конца вытяжного резистора3. Замените его на паяльник и навыки4. Подключите датчик PT1000 как обычный термистор5. Внесите изменения в вашу прошивку6. Если все идет хорошо, Принтер должен показать температуру в помещенииЕсли вам нужен датчик термистора, который может поместиться на вашем hotend, пожалуйста, нажмите здесь.
PT1000://duet3d.dozuki.com/Wiki/Connecting_thermistors_or_PT1000_temperature_sensors
