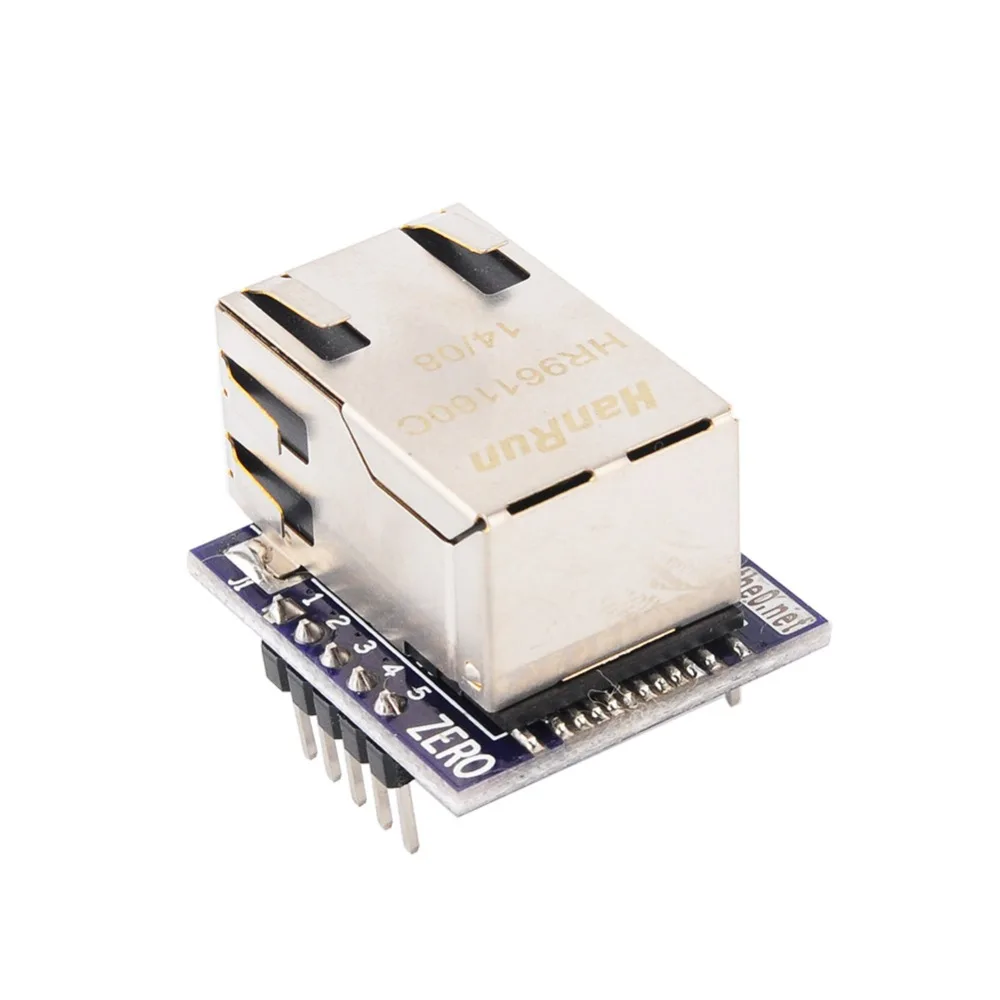

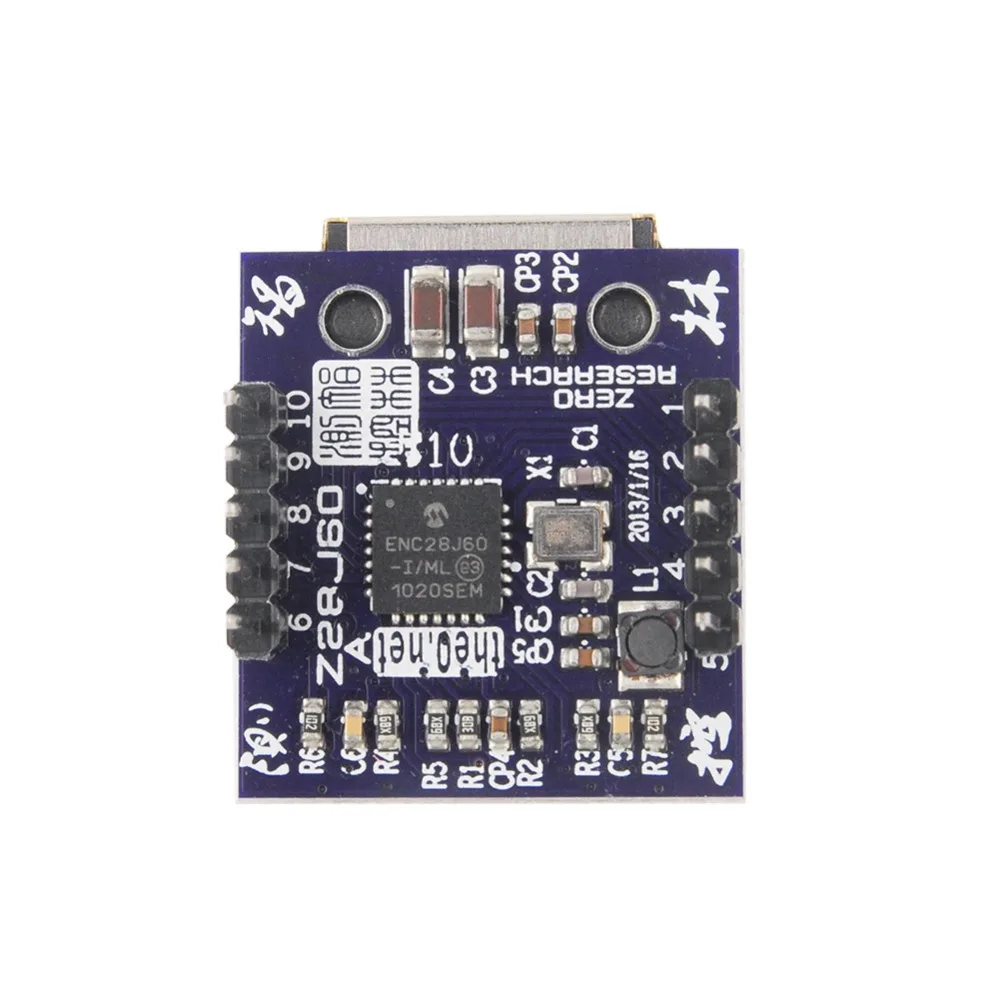

RCmall Mini LAN Ethernet ENC28J60 самая маленькая плата сетевого модуля для AVR PIC ARM MCU FZ1004|board

Характеристики

RCmall Mini LAN Ethernet ENC28J60 самая маленькая плата сетевого модуля для AVR PIC ARM MCU FZ1004   Описание:ENC28J60-это технология Microchip (Microchip технология, Inc.), недавно были представлены 28-pin независимые контроллеры Ethernet. До этого, дополнительные встроенные системыРазработка независимых контроллеров Ethernet предназначена для персональных компьютерных систем, таких как RTL8019, AX88796L, DM9008, CS8900A, LAN91C111 и так далее. ЭтиУстройства являются не только сложными, громоздкими и относительно дорогостоящими. Большая часть Ethernet контроллер на рынке в настоящее время более чем 80-pin посылка, и они должны удовлетворять IEEE 802,3 протоколENC28J60 всего 28 штифтов, и для того, чтобы обеспечить соответствующую функцию, но и соответствующий дизайн может значительно упростить и уменьшить пространство.Сетевой модуль ENC28j60 для облегчения работы пользователей, чтобы быстро оценить решения и приложения MCU Ethernet для доступа. По сравнению с другими программами, модуль чрезвычайноОбтекаемой формы.Шина микроконтроллера не открывается, хотя, возможно, есть способ искусственного параллельного подключения шины к другим контроллерам Ethernet, но независимо от эффективности илиПроизводительность, не так распространена с интерфейсом SPI или с портом I / O, интерфейсом SPI ENC28J60, программой.   Особенности:В модуле используется микрочип SPI bus, высокопроизводительный чип сетевого интерфейса с одним чипом ENC28J60, Ethernet-чипы QFN28, посылка, мы используем enc28j60-самая маленькая посылка,Чип немного дорогой, но изысканный.Контроллер Ethernet IEEE, совместимый с 802,3, интегрированный MAC и 10 BASE-T PHYПоддерживает полный и полудуплексный режимSPI Интерфейс, просто займет несколько MCU шпильки, SPI часы до 20 МГц, максимальная скорость до 10 МБ/с. SPI ИнтерфейсИспользование стандартного 100mil интервала 2*5 pin коннектора для легкого соединения с MCUИспользование патча kernel patch Han RJ45 разъем с сетью трансформаторов(HR961160C), хотя и дороже, но в дальнейшем уменьшают размер, раскладка является более разумной, производительность лучше, более изысканный.Link and Activity светодиодныйЕдиного источника питания: 3,3 V 5V pin-совместимых стандартов.С помощью 25 МГц SMD crystal, металлический корпус, лучшее качество.Размер печатной платы: 26 мм x 24 мм, самый маленький в мире сетевой модуль ENC28J60   Тип подключения:Не могли бы вы попробовать это?   1 ----> SCK2 ---] MOSI3 ----> MISO4 ----> WOL5 ----> INT6 ----> CLKOUT7 ----> CS8 ----> RST9 ----> GND10 ---> 3,3 V     Упаковка Содержание:1 x сетевой модуль AVR ENC28J60
