DWCX 4 контактный градусный Вентилятор охлаждения двигателя термостат релейный

Характеристики

• Состояние:100% новый
• Цвет:Как показано на картинке
• Материал:Пластик и металла
• Кабель Длина:Approx.164cm (64,57 дюйма)
• Напряжение:Работающего на постоянном токе 12 В
• Количество порты:4 Pin-код
• Товар включает в себя:

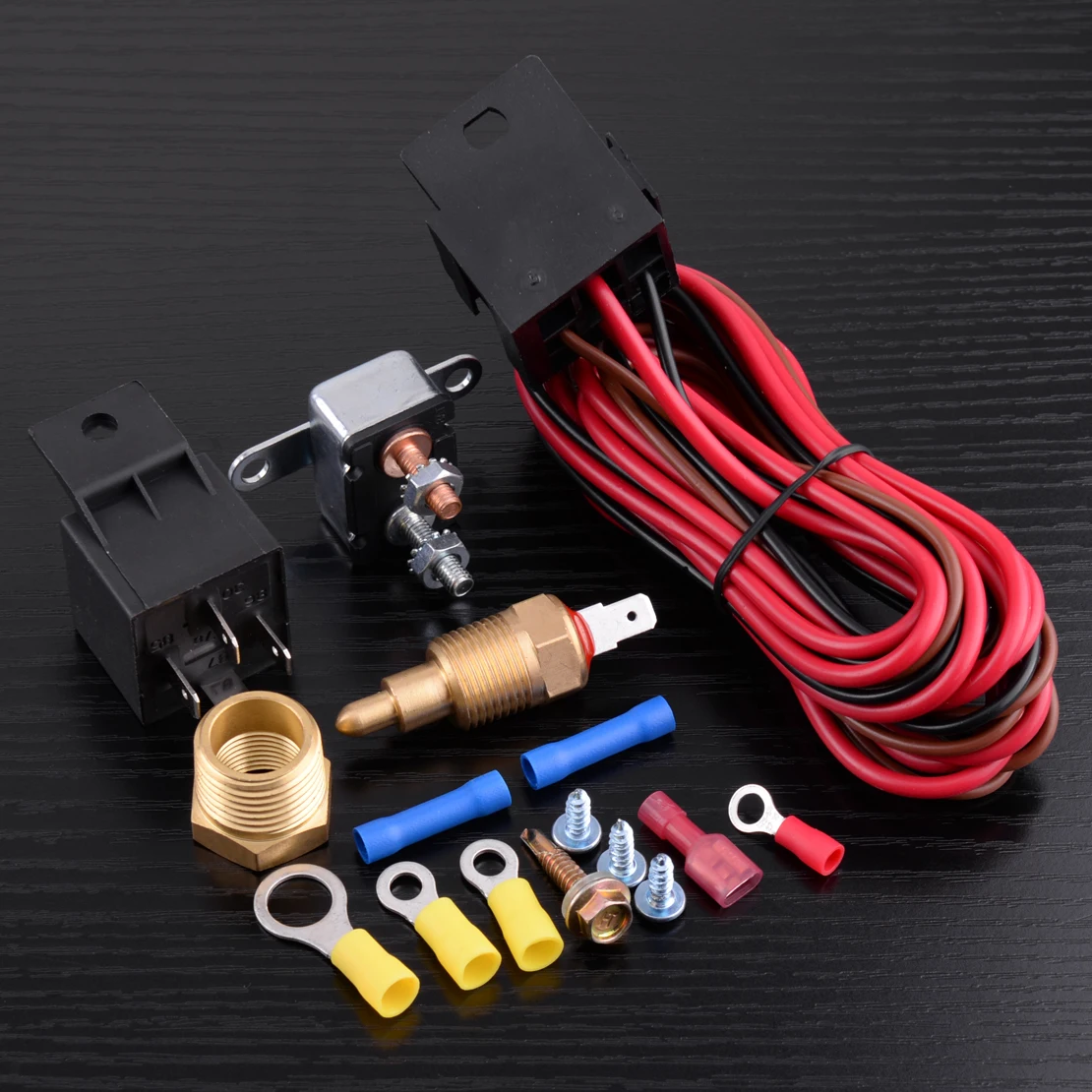

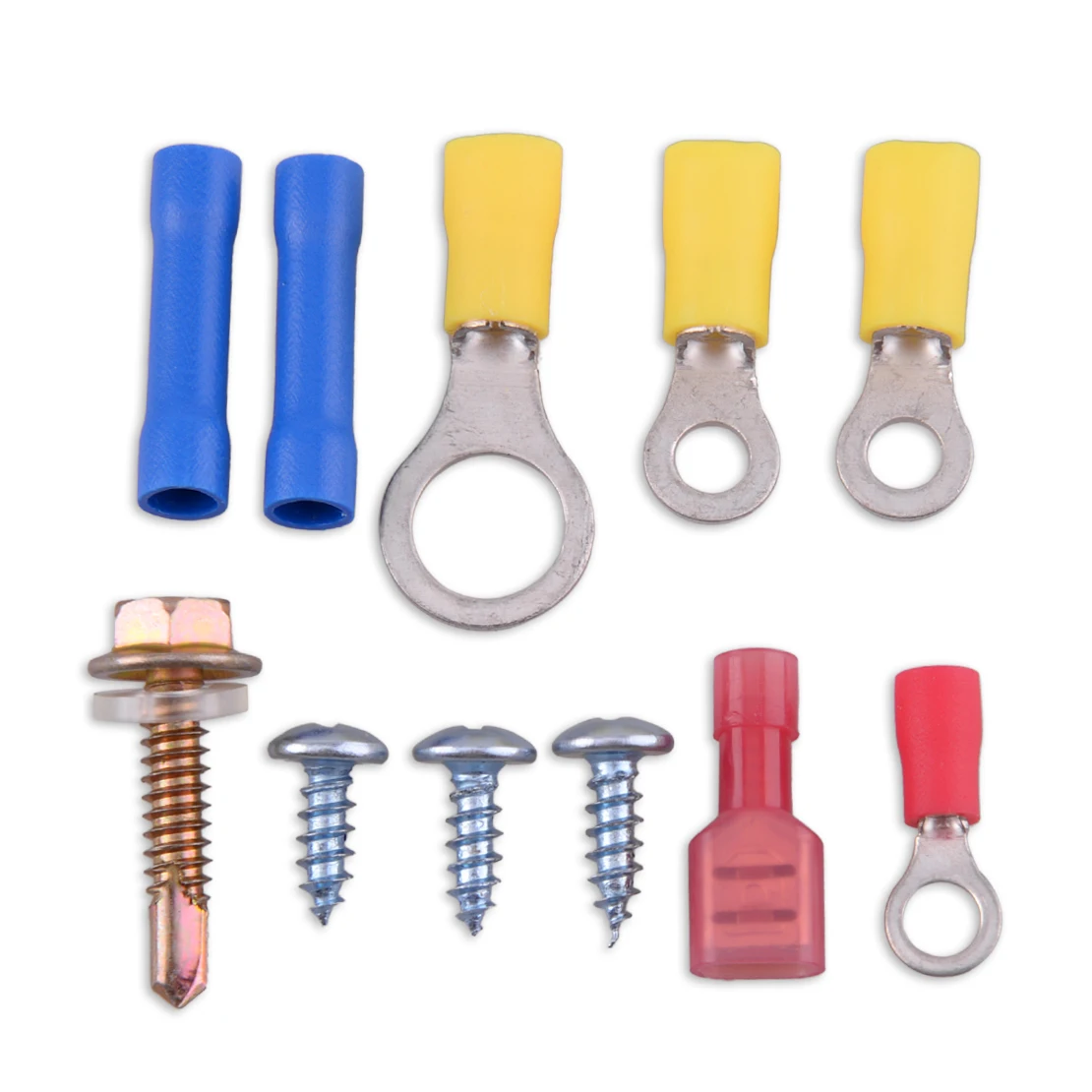

  1 x охлаждающий вентилятор термостат релейный переключатель набор из 16 шт(Включает латунный Адаптер для установки проводов посыльного устройства, реле, выключатель, клеммы и крепежные винты)

  1 x Установка инструкция

• Совместимость с:Подходит для 265 283 305 307 327 350 383 400 396 402 427 454 472 502 260 289 302 351W 347 352 360 390 406 427 428 429 460 351C 351 м 400 273 318 340 360 361 383 400 413 426W 440 455 330 326 двигатели

  Это заменяемый товар на вторичном рынке, но не настоящий

• Примечание:

  1) Все размеры измеряются вручную, могут быть небольшие отклонения.

  2) Цвет может незначительно отличаться из-за настроек цвета каждого монитора.

  3) Температура показана по Фаренгейту.

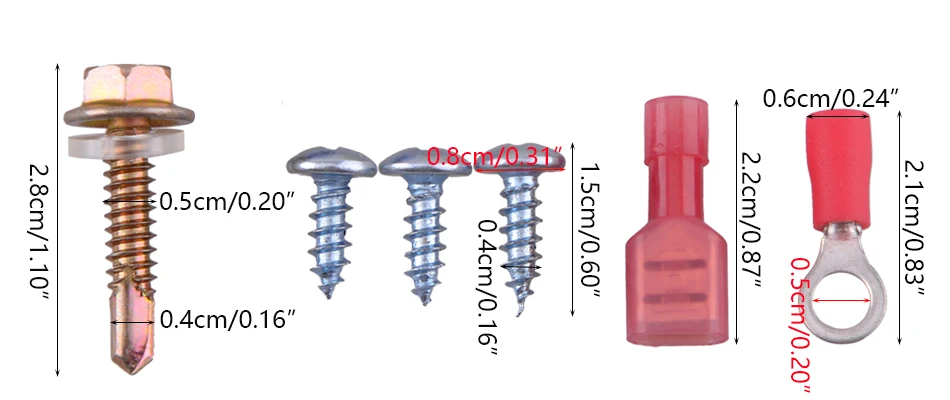

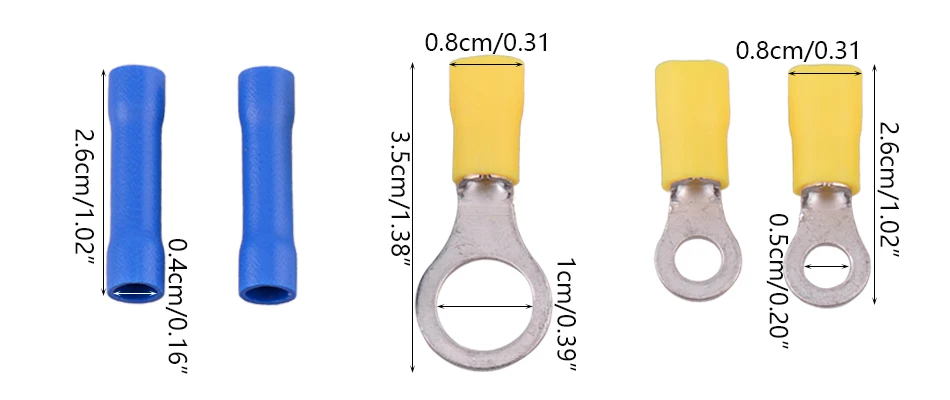

Размер продукта:

Особенности:

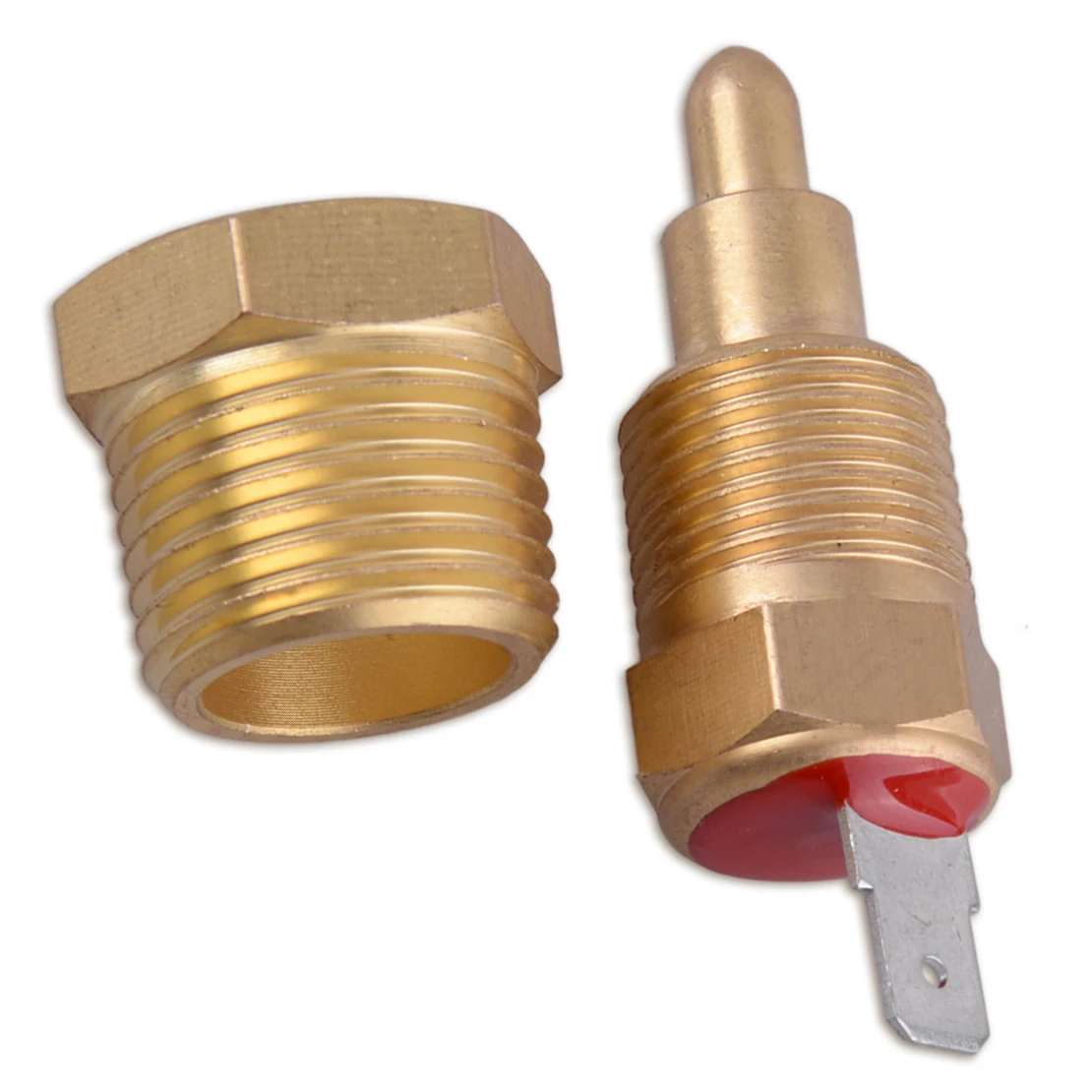

1) 175-185 градусов электрический вентилятор термостат реле переключатель комплект для вашей системы охлаждения, это 3/8 "резьба трубы.

2) Этот комплект включает в себя все, что вам нужно, чтобы подключить к вашему вентилятору.

3) включается при 185 градусах и выключается при 175 градусах.

4) этот комплект предназначен для включения вашего электрического вентилятора при 185 градусах и отключения при 175 градусах и будет работать с любой системой 12 вольт.

Инструкции по уходу за изделием

Примечание: для двух красных проводов, Пожалуйста, подключите короткий красный провод к вентилятору и длинный красный провод к батарее.

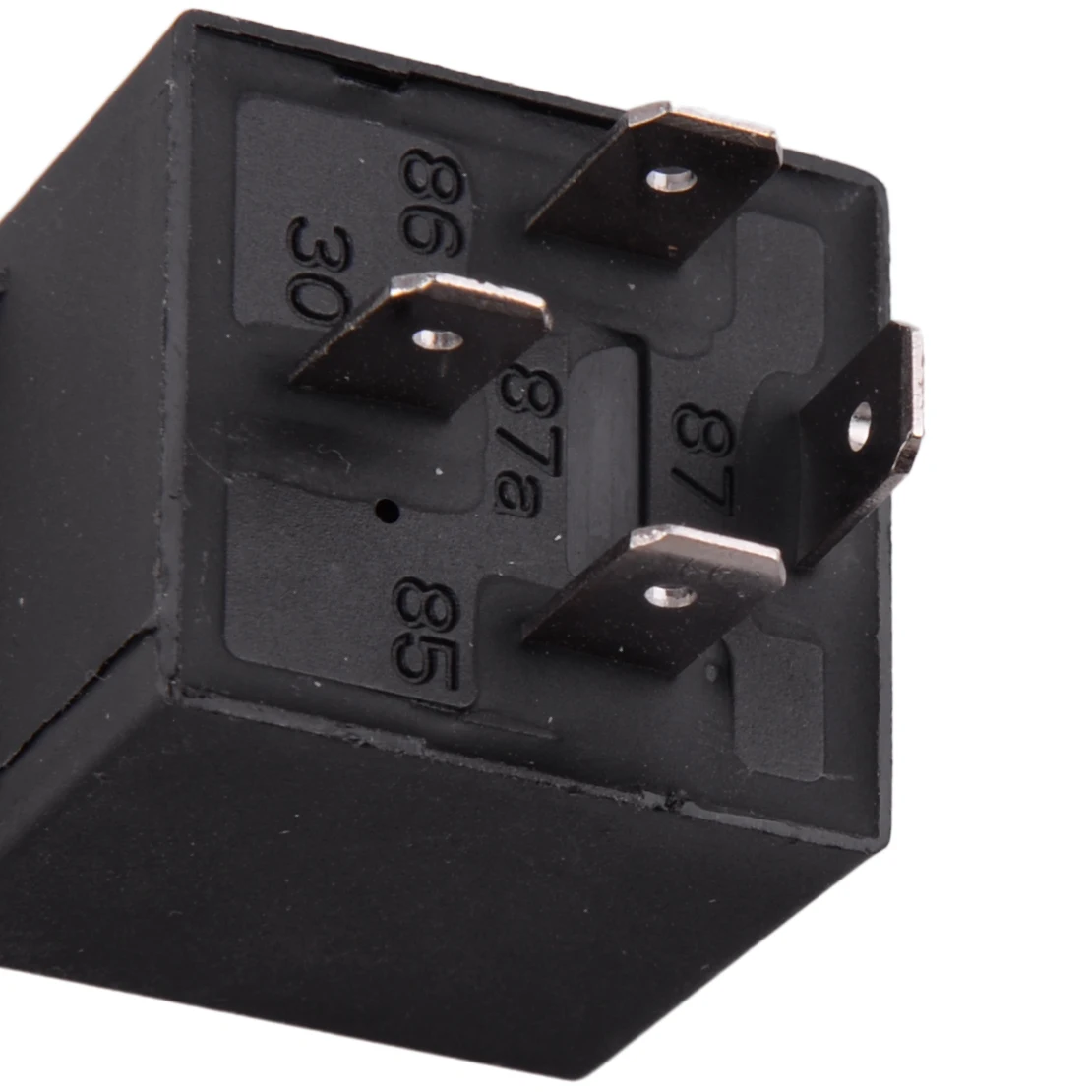

1) Установите реле под капот в удобном месте для вентилятора, насколько это возможно. Примечание: Не используйте тефлоновую ленту или соединение резьбы на термостате или адаптере. Для правильной работы термостат должен заземляться через нити к двигателю, и двигатель должен быть заземлен.

2) Установите термостат в головку или впускной коллектор. Направьте черный провод к термостату и обрежьте до длины. Обжмите красный терминал на черный провод и прикрепите к термостату.

3) направьте и подключите красный провод к вентилятору «+» терминала или провода питания, идущего от мотора вентилятора, напечатанного «на электрический вентилятор».

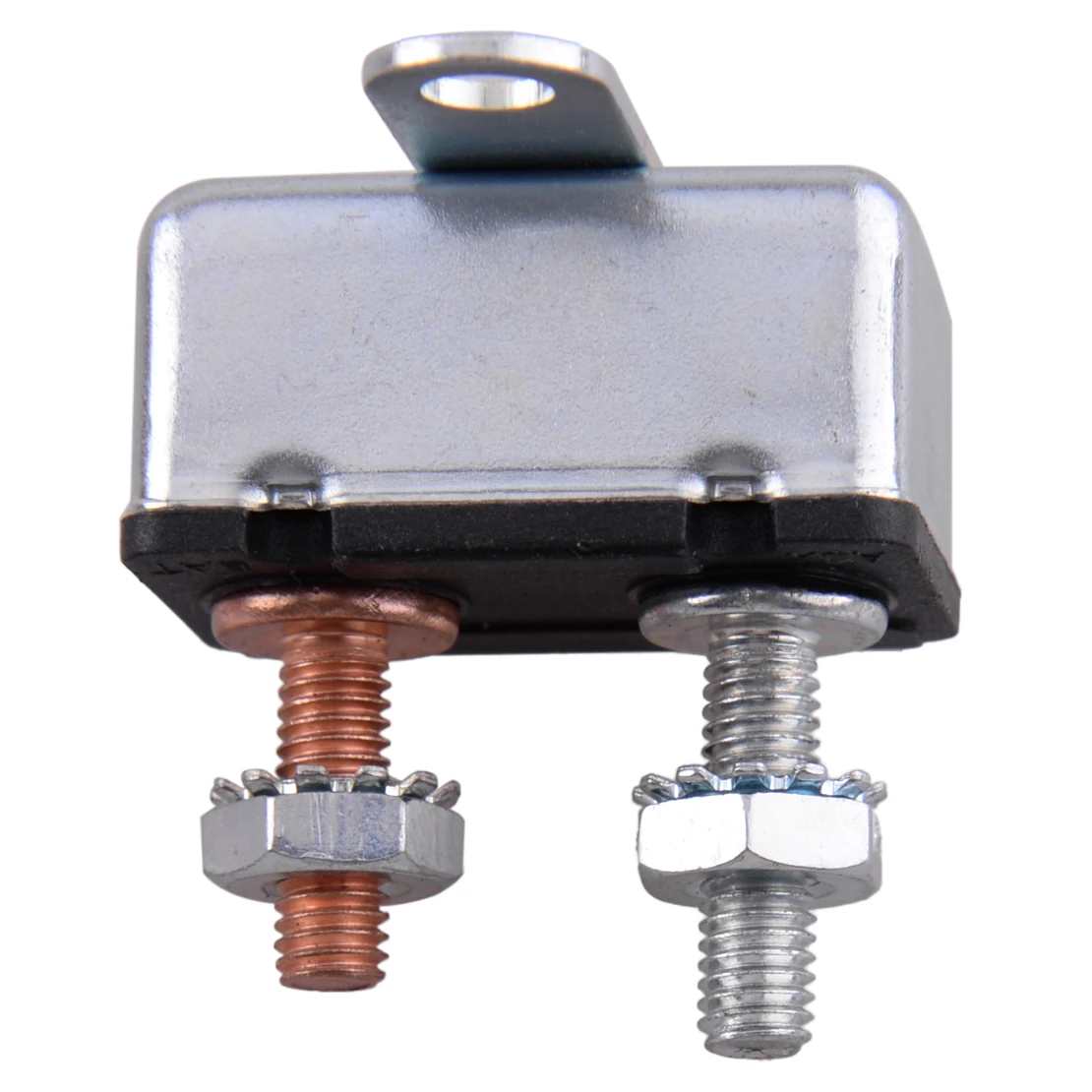

4) Установите выключатель в удобном месте как можно ближе к любому источнику питания (аккумулятору или большому терминалу на соленоида стартера), который вы используете для реле вентилятора.

5) Аккуратно направляйте красный провод от реле к одному боковому выключателю, установленному в шаге 5. Отрежьте до длины и установите с помощью маленького желтого кольцевого терминала. С другой маленькой желтой кольцевой клеммой Возьмите оставшийся красный провод и подключите неиспользованный пост на выключателе к источнику батареи. Этот провод напечатан «на батарею/Постоянное горячее»

6) направьте коричневый провод к выключателю зажигания или выключателю вентилятора, в зависимости от того, что более удобно.
