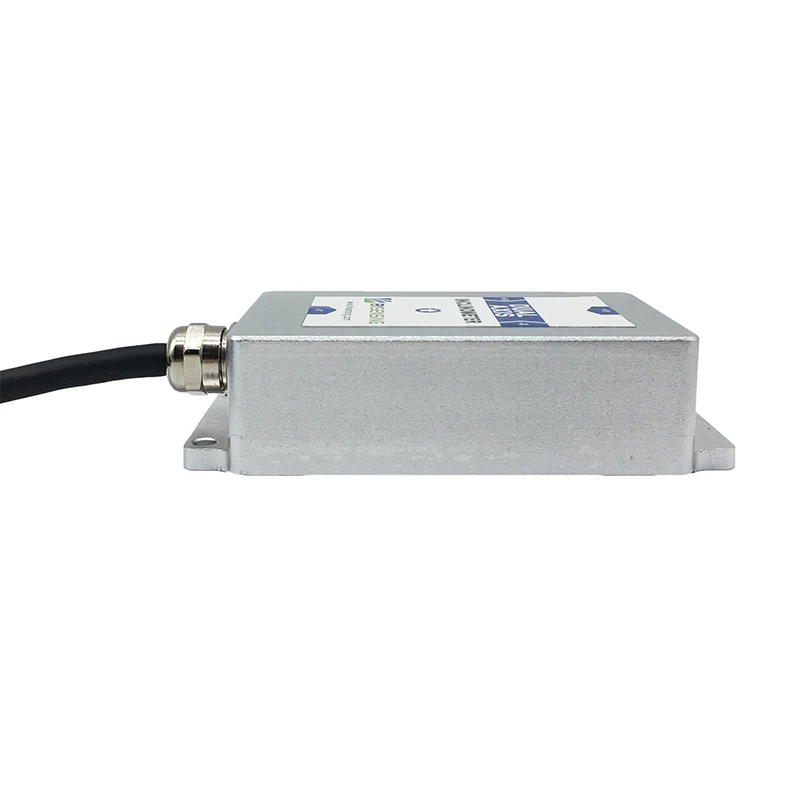

BWS4200 Инклинометр с Двойной Осью точностью 0 008 Разрешение 001 5 В/0 10 В (опционально)

Характеристики

BWS4200 супер Высокоточный цифровой двухосевой Инклинометр датчик ангела

Установка (по умолчанию):Горизонтальная установка, если вам нужна вертикальная установка (маятник или тип стены), пожалуйста, оставьте нам сообщение.

Выходной режим:0-5 В, 0-10 В (одновременно RS232 цифровой выход) (опционально)

Применение:

1. Мониторинг железнодорожных локомотивов2. Определение отношения к транспортному средству спутниковой связи3. Отношение навигации подземных дрелей4. Измерение исходного угла трубки пистолета5. Измерение наклона строительной техники6. Измерение направления инклинометра7. Определение платформы радиолокационного транспортного средстваИ т. д.

Введение:

BWS4200-это сверхвысокоточный широкодиапазонный двухосевой инклинометр, разработанный компанией Bewis Sensing Technology Ltd. Точность этого типа инклинометра намного лучше, чем у других, на основе принципа электролита или ёмкости, особенно в нелинейных, повторяемости и гистерезии, температурном дрейфе и рабочей температуре, сопротивлении удару, вибрационные характеристики и т. Д. BWS4200-сверхточный инклинометр, Разрешение 0,001 °, Точность полного диапазона 0,008 °, температурный дрейф 0,0007 °/℃, выходная частота 100 Гц. Это самая конкурентоспособная в настоящее время торговля.Особенности:1. Двухосевой инклинометр2. Рабочая температура: -40 ℃ ~ + 85 ℃3. Точность 0,008 °4. Выходное напряжение: 0-5 В, 0-10 В опционально5. Полностью Металлическая куртка, защита IP676.utput частота 5-100 Гц7. DC 10 ~ 35V Широкий источник питания напряжения8.OEM Изготовление на заказ9. Диапазон: ± 90 °10. Скорость передачи данных: 4800-115200

С 1,5 м провода кабеля:

Электрические характеристики
Напряжение	10 ~ 35 в
Потребление тока	50mA(12V); 40mA(24V)
Рабочая температура	-40 ℃ ~ 85 ℃
Температура хранения	-55 ℃ ~ 100 ℃

Технические характеристики производительности
Диапазон измерений	Состояние	± 5	± 10	± 30	± 60	± 90	°
Измерительная ось	Взаимно перпендикулярно	X-Y	X-Y	X-Y	X-Y	X-Y
Точность	Крытый	0,008	0,008	0,008	0,008	0,008	°
Разрешение	Статический	0,001	0,001	0,001	0,001	0,001	°
Дрейф нулевой температуры	-40 ~ 85 ℃	± 0,0007	± 0,0007	± 0,0007	± 0,0007	± 0,0007	°/℃
Ошибка поперечной оси	-40 ~ 85 ℃	0,008	0,008	0,008	0,008	0,008	°
Время активации		<3s	<3s	<3s	<3s	<3s
Частотная характеристика	5-100 регулируемый	100 (макс.)	100 (макс.)	100 (макс.)	100 (макс.)	100 (макс.)	Гц
Скорость передачи данных	Регулируемый	2400 ~ 115200	2400 ~ 115200	2400 ~ 115200	2400 ~ 115200	2400 ~ 115200
MTBF	≥ 90000 ч/время
Электромагнитная совместимость	Согласно GBT17626
Сопротивление изоляции	≥ 100 МОм
Ударопрочный	20000 Гравитация, 3 раза/ось
Вес	350 г (Авиационная вилка); 320 г (пластиковая вилка)

Механические характеристики
Разъемы	Прямой кабель (1,5 м)
Уровень защиты	IP67
Материал корпуса	Магниевый алюминий
Исправление	Винты M4 x3

Разрешение: наименьшее изменение измеренных значений, которое датчики могут обнаруживать и различать в диапазоне измерений.

Точность: ошибка квадратного корня между фактическим углом и измерением датчика угла в течение многих раз (≥ 16).

Электрическое соединение
Красный	Серый	Черный	Зеленый	Желтый	Фиолетовый	Белый
1.	2.	3.	4.	5	7	8
DC 10-35 в	Из	GND	RXD	TXD	IY OUT	IX OUT
