Характеристики

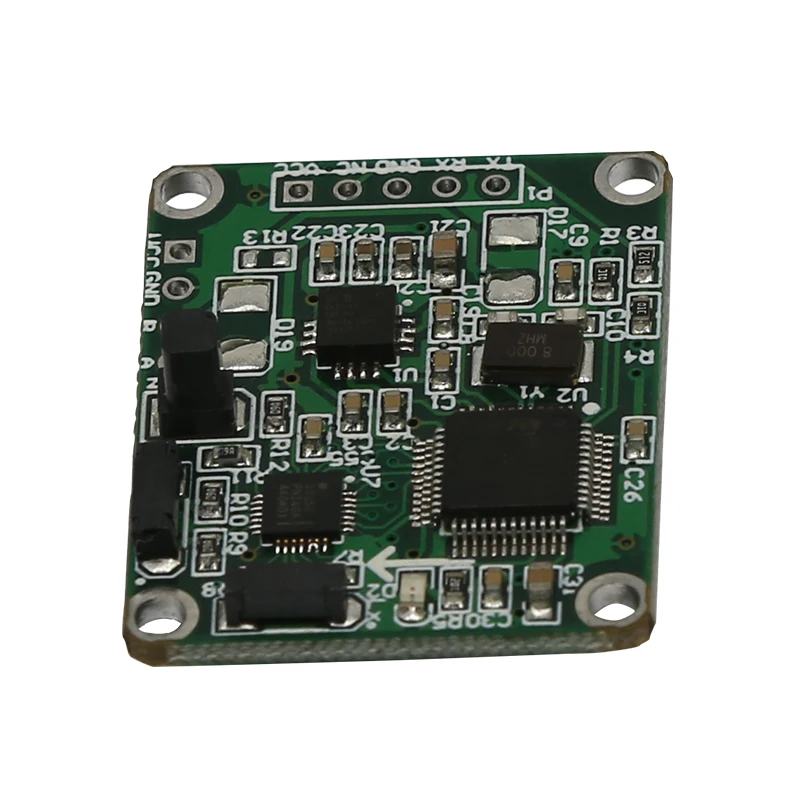

SEC340 3-осевой 40 ° угол CompensationElectronic цифровой компас Инклинометр Сенсор
Выходной режим:RS232 RS485 TTL (опционально), Modbus (опционально), пожалуйста, оставьте нам сообщение.
Применение:
1. Спутниковое отслеживание2. Геологическая лесозаготовка нефти3. Оптический дальномер4. Беспилотные летательные аппараты5. Боевое оборудование6. Подводная навигация7. Морские измерения8. Роботизированная СистемаИ т. д.Введение:SEC340 является высокая аккуратность 3-Axis Цифровой компас с 40 ° угол наклона компенсации. В SEC340 датчик модуля сочетает в себе 3-осевой магнито датчики с 3-осевой акселерометр в единую температуру и шум-стабилизированный дизайн, который органично без смещения. Используя собственные алгоритмы коррекции твердого и мягкого железа MEMS, MEMS откалибрует большинство магнитных аномалий для повторного измерения с высоким разрешением в широком диапазоне навигационных и трекинговых приложений. Запатентованная компенсация наклона позволяет sec340поддерживать высокую точность даже под углом погружения 40 °.Малый размер и низкое энергопотребление делает SEC340 подходящим для чувствительных к размерам систем измерения. SEC340-лучший выбор для приложений, требующих высокой производительности и низкой стоимости.Особенности:1. Точность: 1 °2. RS232/RS485/TTL опционально; Modbus опционально3. Низкое энергопотребление4. Жесткая и мягкая железная магнитно-железная коррекция5. Малый размер: l33мм * w27мм * h5мм6. Широко рабочая температура: -40 ℃ ~ + 85 ℃
Технические характеристики производительности | |||||
Параметры | Типичный | Единицы измерения | |||
Точность направления | 1 ° (наклон <40 °) | Deg RMS | |||
Разрешение | 0,1 ° | ||||
Максимальный угол погружения | 40 ° | Дег | |||
MagnetometerSpecifications | |||||
Параметры | Типичный | Единицы измерения | |||
Калиброванный диапазон измерения поля | ± 1,5 | Гаусс | |||
Магнитное разрешение | ± 0,5 | MGauss | |||
Технические характеристики | |||||
Параметры | Типичный | Единицы измерения | |||
Точность шага | 0,15 ° (наклон <40 °) | Deg RMS | |||
Точность рулона | 0,15 ° (наклон <40 °) | Deg RMS | |||
Диапазон наклона | ± 40 ° | Дег | |||
Разрешение наклона | 0,01 ° | ||||
Калибровка | |||||
Параметры | Типичный | Единицы измерения | |||
Калибровка твердого железа | Да | ||||
Калибровка мягкого железа | Да | ||||
MechanicalSpecifications | |||||
Параметры | Типичный | Единицы измерения | |||

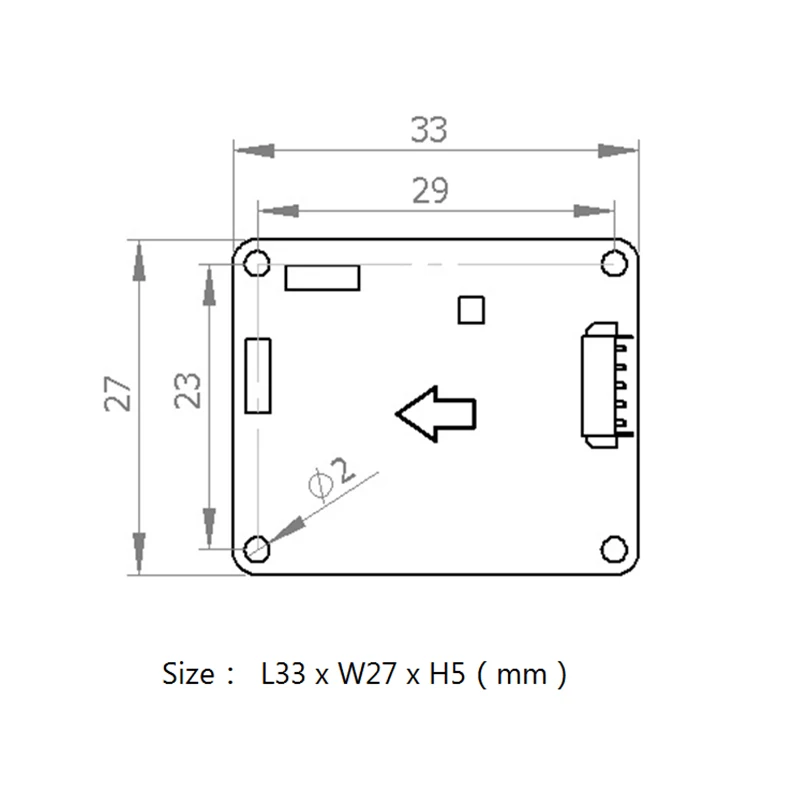

Размеры (Д x Ш x В) | L33 x W27 x H5 | Мм | |||
Вес нетто | 85 (в пределах 1,5 м кабель, посылка не входят в комплект) | G | |||
Варианты крепления | Винтовые крепления/стойки; Горизонтальные | ||||
Разъем для RS-232 | 5-контактный разъем | ||||
I/OТехнические характеристики | |||||
Параметры | Типичный | Единицы измерения | |||
Задержка от включения | <50 | MSec | |||
Максимальная частота образцов | 50 | Образцы/сек | |||
Скорость связи | От 2400 до 19200 | Бод | |||
Форматы вывода | Бинарный | ||||
Технические характеристики | |||||
Параметры | Типичный | Единицы измерения | |||
Напряжение питания | 5 В | VDC | |||
Текущий чертеж (Непрерывный выход) | Макс. | 40 | Ма | ||
Тип | 30 | ||||
Экологические характеристики | ||
Параметры | Типичный | Единицы измерения |
Рабочая температура | От-40 до 85 | °C |
Температура хранения | От-40 до 125 | °C |
Шок | 2600 | G |
Вибрация | Ось Z, перекоса блока, при 1, 2 и 4 грмс @ 10 - 1000 кГц для 30 мин. на уровень | |
Влажность | 70C с 95% R.H. в течение 168 часов | |

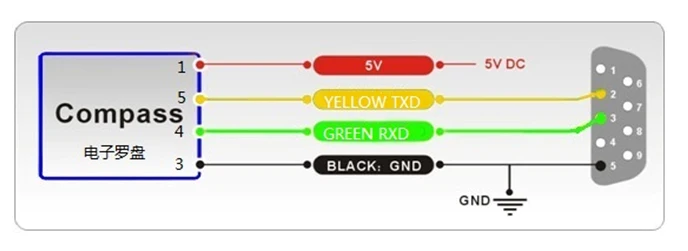

Электрический интерфейс | |||||
Функция линии | Красный | Синий | Черный | Зеленый | Желтый |
1. | 2. | 3. | 4. | 5 | |
5 в постоянного тока | NC | GND | RXD(B, D-) | TXD(A, D +) | |
