HEC365 трехосевой 3D электронный цифровой датчик угла поворота компаса для

Характеристики

HEC365 высокопроизводительный 3D электронный компас трехосевой Инклинометр датчик

Выходной режим:RS232 RS485 TTL (опционально), Modbus (опционально), пожалуйста, оставьте нам сообщение.

Применение:

1. Спутниковое отслеживание2. Геологическая лесозаготовка нефти3. Оптический дальномер4. Беспилотные летательные аппараты5. Боевое оборудование6. Подводная навигация7. Морские измерения8. Роботизированная СистемаИ т. д.

Введение:

HEC365-это высокопроизводительный, низкое энергопотребление, электронный модульный компас, который обеспечивает лидирующую в отрасли точность направления. В HEC365 сочетает в себе запатентованная магнито-Индуктивные датчики и 3-осевой акселерометр с MEMS для права собственности заводскую калибровку и предварительным полем калибровки алгоритмы для того, чтобы обеспечить абсолютная точность.МЭМС распознает, что существует разница между хорошей работой на фабрике и хорошей работой в этой области. Усовершенствованные алгоритмы калибровки поля hec365 учли эти различия путем корректировки локальных магнитных искажений.Технология измерения HEC365 по своей природе гарантирует, что модуль свободен от смещения и обеспечивает высокое разрешение измерения, поэтому HEC365 хорошо работает в этой области, а не только на фабрике.Особенности:1. Точность: 0,3 ° ~ 0,5 °2. Рулон ± 360 °, Шаг ± 90 °3. Полная компенсация наклона4.RS232/RS485/TTL опционально; Modbus опционально5. Малый размер: L114 * 20*20 мм6. Рабочая температура: -40 ℃ ~ + 85 ℃7. Низкое энергопотребление8. Жесткая и мягкая железная магнитно-железная коррекция

Технические характеристики производительности

Параметры

Типичный

Единицы измерения

Точность направления

0,3 °-0,5 °

Deg RMS

Разрешение

0,1 °

Характеристики наклона

Параметры

Типичный

Единицы измерения

Точность шага

0,1 °

Deg RMS

Точность рулона

0,1 ° углом наклона <65 ° 0,2 ° углом наклона <80 ° 0,5 ° углом наклона <85 °

Deg RMS

Диапазон наклона

Шаг ± 90 ° Крен ± 360 °

Дег

Разрешение наклона

<0,01 °

Deg RMS

Калибровка

Параметры

Типичный

Единицы измерения

Калибровка твердого железа

Да

Калибровка мягкого железа

Да

Калибровка пользователя

Да

Механические характеристики

Параметры

Типичный

Единицы измерения

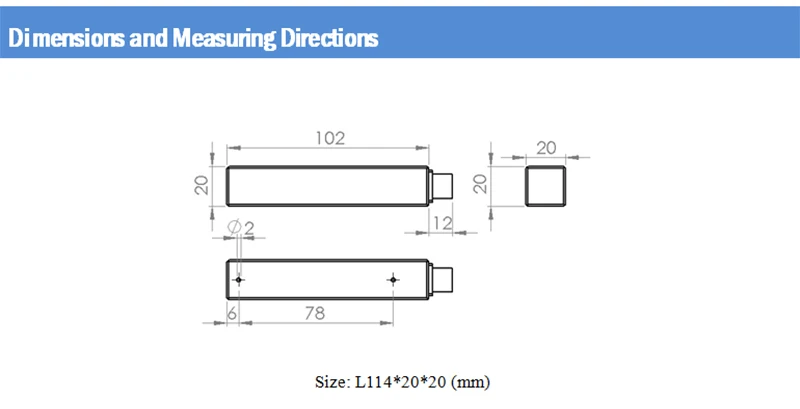

Размеры (Д x Ш x В)

114*20*20

Мм

Вес

100

G

Варианты крепления

Винтовые крепления/стойки; Горизонтальные

Соединитель

5-контактный разъем

Технические характеристики ввода/вывода

Параметры

Типичный

Единицы измерения

Задержка от включения

<50

MSec

Максимальная частота образцов

50

Образцы/сек

Скорость связи

От 2400 до 115200

Бод/с

Форматы вывода

Бинарный протокол

Характеристики мощности

Параметры

Типичный

Единицы измерения

Напряжение питания

5 В

VDC

Ток (Непрерывный выход)

Макс.

40

Ма

Тип

30

Экологические характеристики

Параметры

Типичный

Единицы измерения

Рабочая температура

От-40 до 85

°C

Температура хранения

-От 55 до 100

°C

Шок

2000

G

Вибрация

Ось Z, перекоса блока, при 1, 2 и 4G rms @ 10 ± 1000 кГц в течение 30 мин

Влажность

70 °C с 95% R.H. в течение 168 часов.

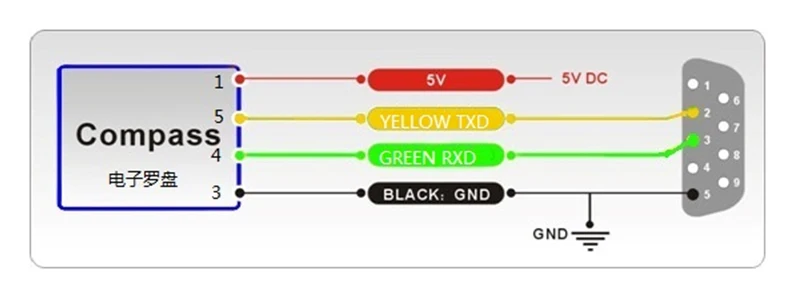

Электрическое соединение

Функция линии

Красный

Синий

Черный

Зеленый

Желтый

1.

2.

3.

4.

5

5 в постоянного тока

NC

GND

RXD(B, D-)

TXD(A, D +)
