Bvm417 одиночные датчики наклона ракурса ось позиционирование Инклинометр

Характеристики

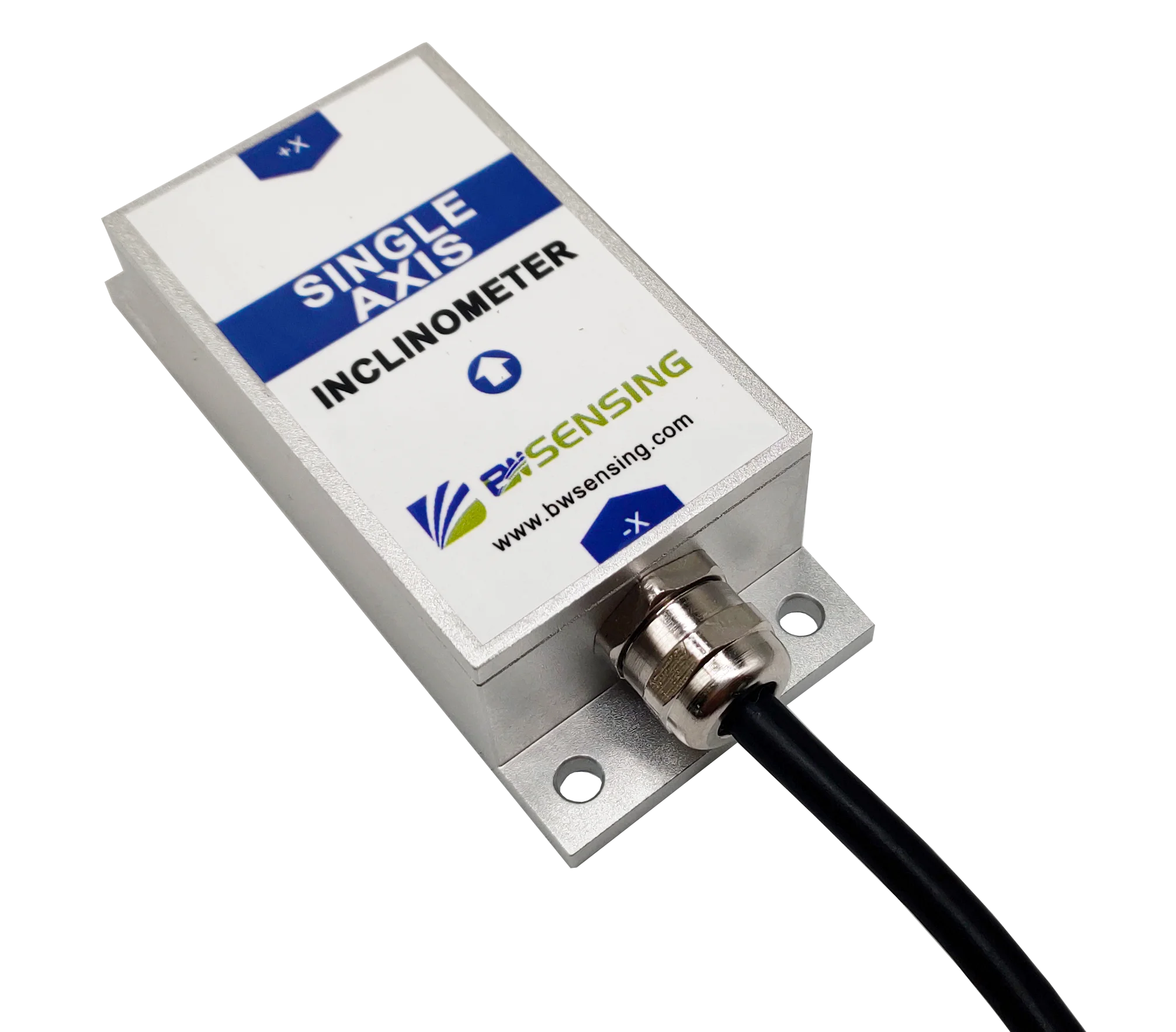

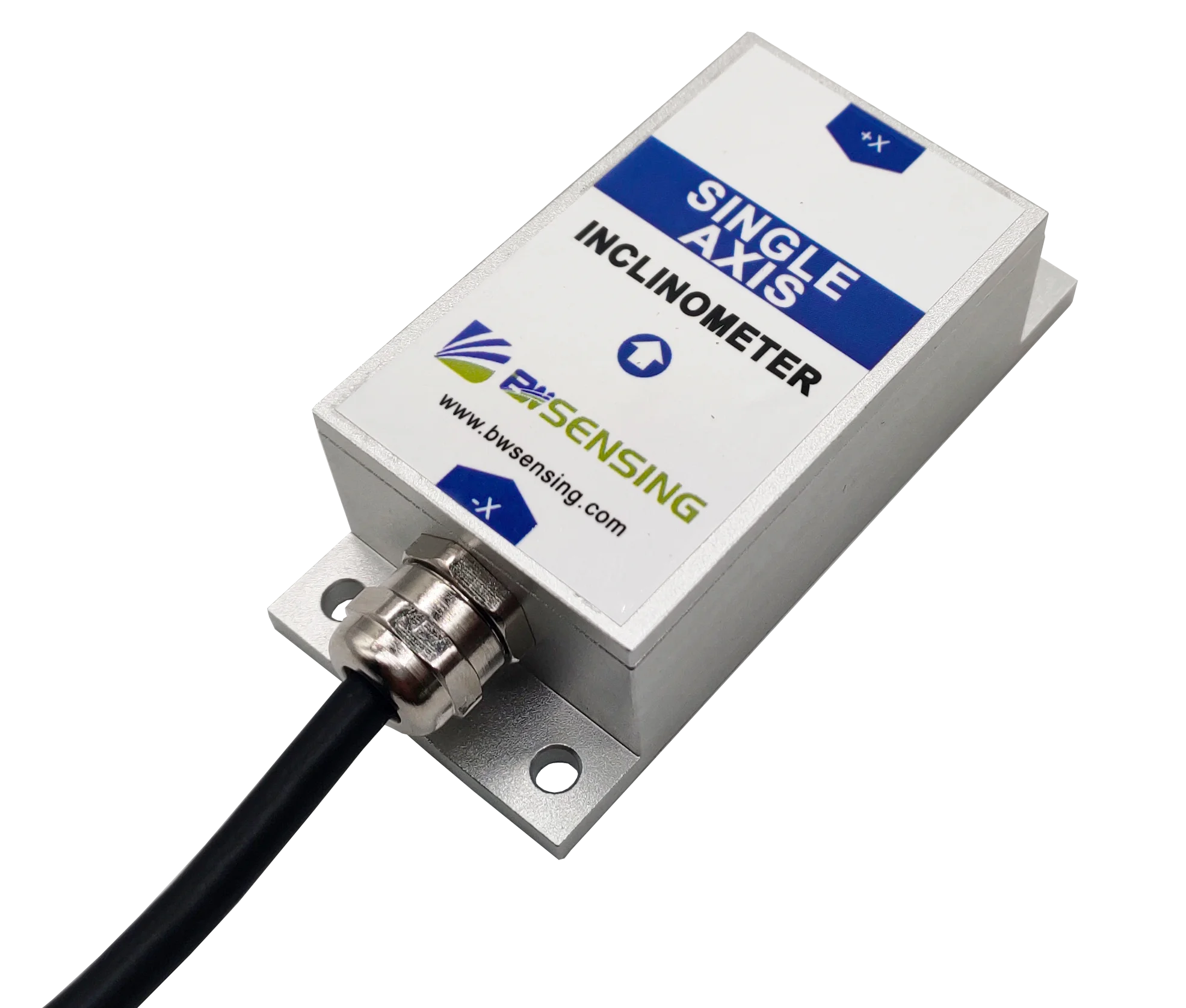

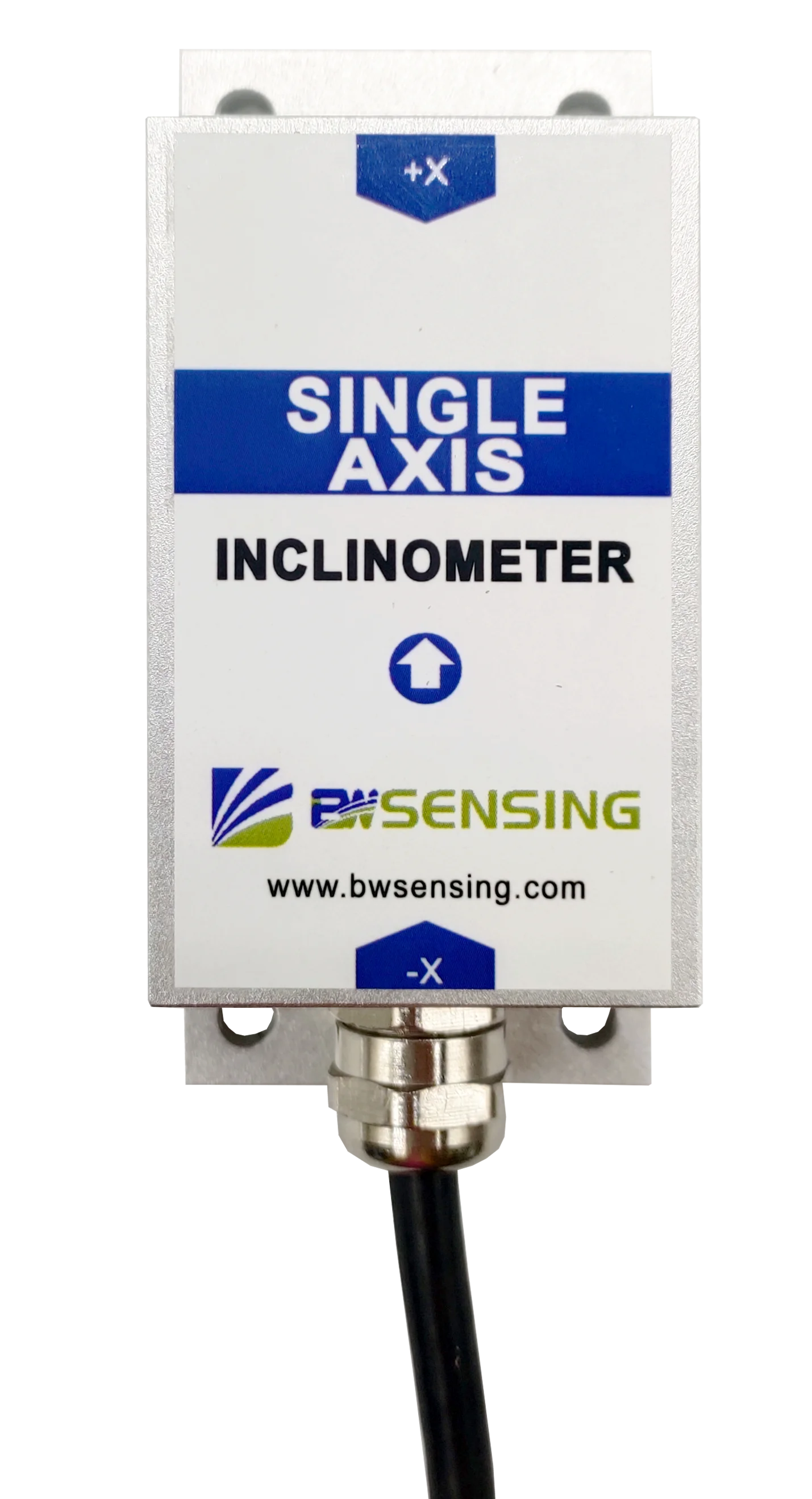

BWM417 одноосевой инклинометрДатчик угла

Установка (по умолчанию):Горизонтальная установка, если вам нужноErtical Installment (маятниковый тип), Пожалуйста, оставьте нам сообщение.

Выходной режим:RS232 / RS485 / TTL (опционально) + Modbus(Необязательно), пожалуйста, выберите один из них и оставьте нам сообщение. Большое спасибо.

Применение:

1. Автоматическая система слежения за солнечным углом2. Четырехколесная система позиционирования3. Измерение шасси автомобиля4. Контроль панорамирования и наклона5. Измерение направления наклона6. Это устройство для визуализации7. Позиционирование спутниковой антенныИ т. д.

Введение:

BWM417-это небольшой одноосевой Инклинометр с серийным выходом по низкой цене. Соглашение Modbus-RTU может быть применено к этому продукту. RS232, RS485 и TTL могут быть его выходным режимом.Это Инклинометр с низким энергопотреблением, экономичный, высокая степень линейности и очень стабильный. Его рабочая температура составляет-40 ° ~ 85 °, что достигает промышленного стандарта.Особенности:1. Измерение инклинометра с одной осью2. Точность: 0,01 °3. Высокое разрешение: 0,001 °4. Диапазон измерения: ± 180 °5. Широкая рабочая температура: -40 ~ + 85 ℃6. Широкий вход напряжения: 10 ~ 35 в7. Режим вывода: RS232, RS485 и TTL опционально8. Ударопрочность: >2000 Гравитация9. Полностью Металлическая куртка, защита IP6710. Малый размер: L91mm × W40mm × H26mm (настраиваемый)

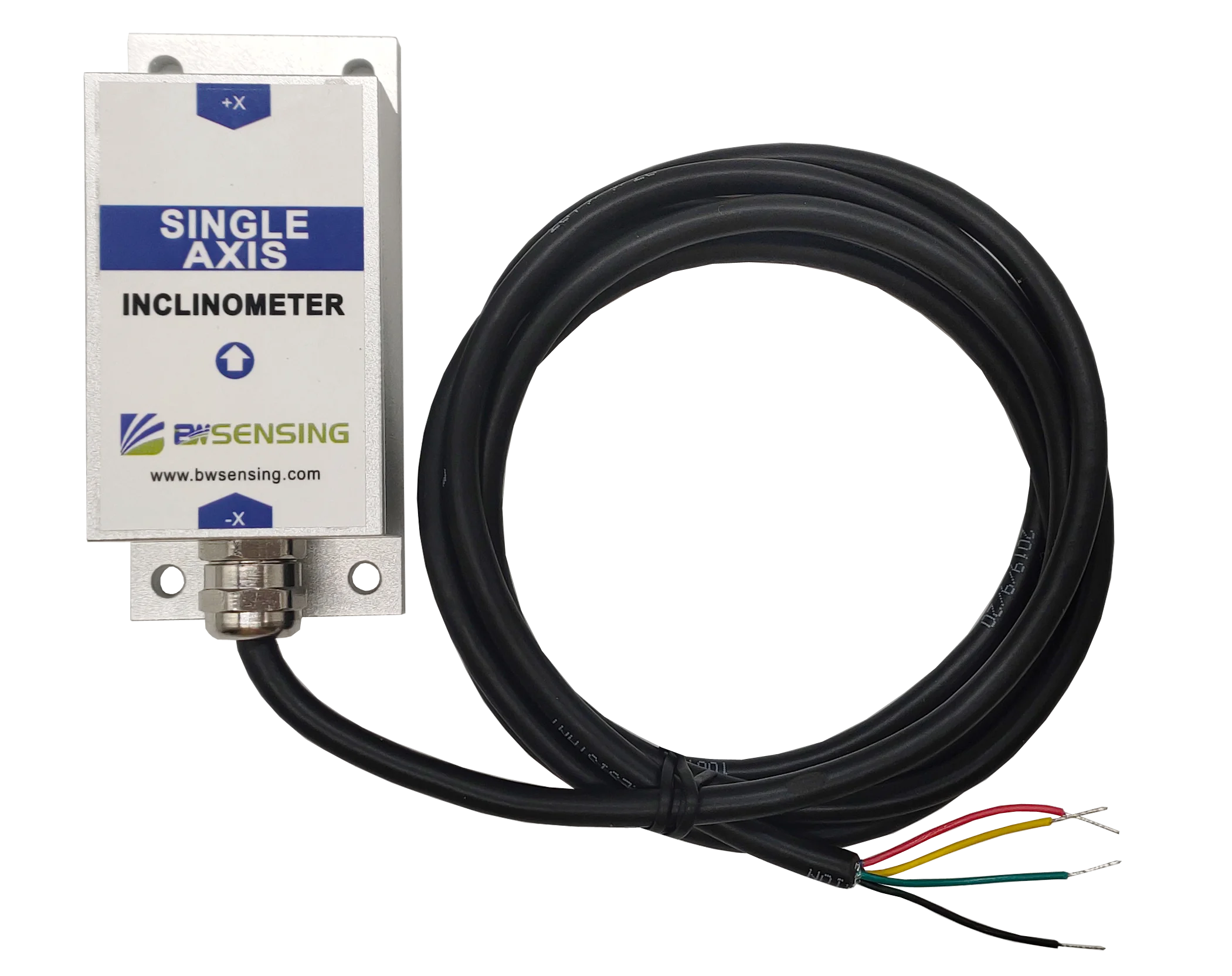

С 1,5 м провода кабеля:

Электрическая характеристика
Параметры	Условия		Мин		Типичный		Макс.		Единицы измерения
Источник питания			10		12		35		V
Рабочий ток	Не загружено				40				Ма
Рабочая температура			-40				+ 85		℃
Температура боли			-55				+ 100		℃
Индекс производительности
Параметры		Условия		BWM417-10		BWM417-30		BWM417-90		Блок
Диапазон измерений				± 10		± 30		± 90		°
Измерительная ось				X		X		X
Дрейф нулевой температуры		-40 ℃ ~ 85 ℃		± 0,008		± 0,008		± 0,008		°/℃
Ошибка чувствительности		25 ℃		± 0,5		± 0,5		± 0,5		%
Частотная характеристика		Ответ постоянного тока		100		100		100		Гц
Разрешение				0,001		0,001		0,001		°
Точность		Крытый		0. 01		0. 01		0. 01		°
Ударопрочность		2000 г, 0,5 мс, в 3 раза/оси
Вес нетто		150 г (посылка не включена)

Описание разрешения:Датчик способен обнаруживать и различать минимальное измерение и изменения в диапазоне измерений.

Описание точности:Погрешность между фактическим углом и корнем означает квадрат угла (≥ 16 раз) умножить на Разрешение датчика.

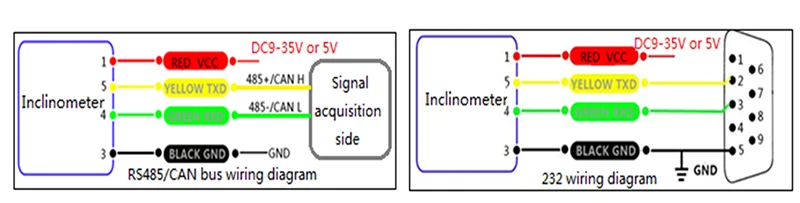

Электрический интерфейс
Линия Цвет Функция	Красный	Синий	Черный	Зеленый	Желтый
	1.	2.	3.	4.	5
	DC 10-35 в	NC	GND	RXD(B,D-)	TXD(A,D +)

Механические свойства
Соединитель	Прямой свинец (1,5 м кабель)
Уровень защиты	IP67
Материал корпуса	Магниевый алюминий
Установка	Винты FourM4

Ось датчика и измеренная ось должны быть параллельны. Они не должны создавать угол.
