Lora плата разработки модуля Lora Atmega328 SX1276 HPD13 915 МГц для Arduino

Описание:

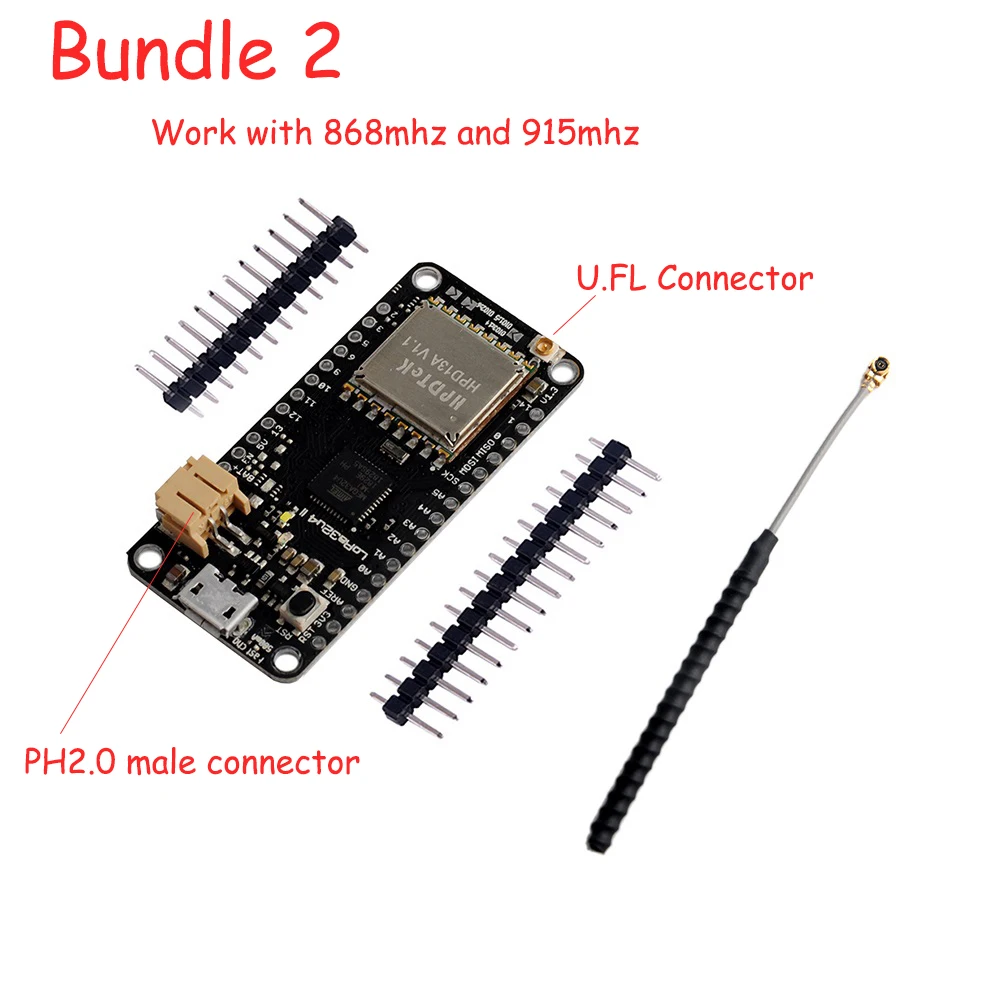

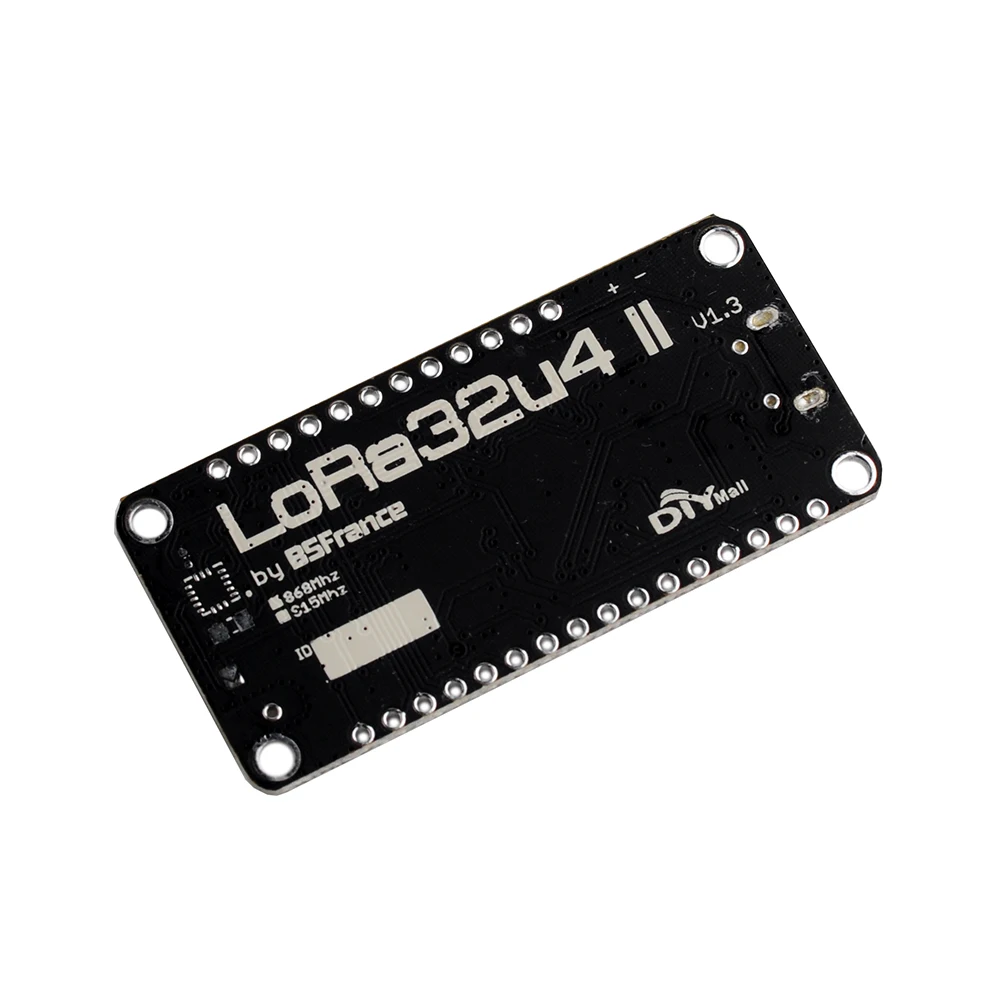

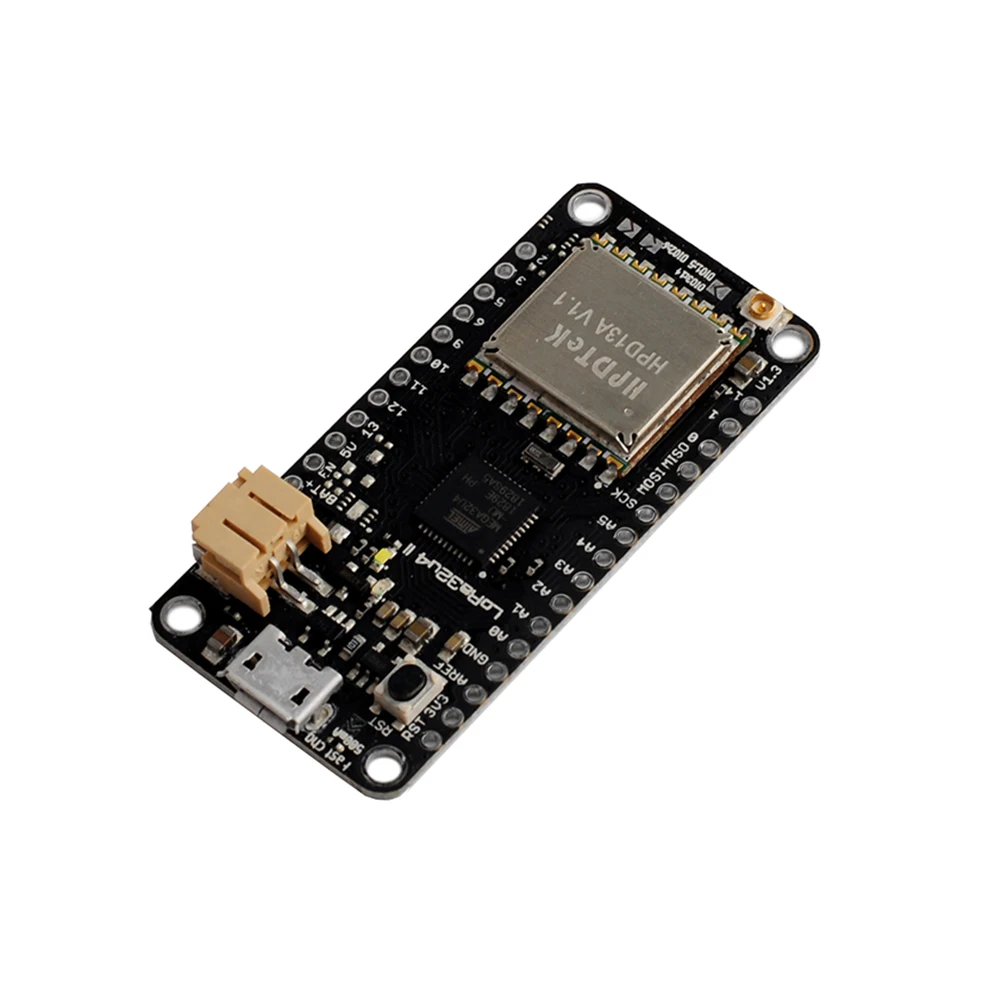

LoRa32u4 II-это светильник с низким энергопотреблением, основанный на модуле LoRA Atmega32u4 и HPD13 915 МГц и цепи зарядки USB-аккумулятора. Идеально подходит для создания беспроводных сетей дальнего радиуса действия, которые может превысить 2,4 ГГц 802.15.4 и тому подобное, он является более гибким, чем Bluetooth LE, не требует высокой мощности в отличие от Wi-Fi и предлагает большой ассортимент.


В ATmega32u4 работает на частоте 8 МГц и 3,3 V. Этот чип имеет 32 K флэш-памяти, 2 K озу и встроенный USB для последовательной связи, отлаживания и расширения ОЗУ, без использования внешнего чипа FTDI, также он может использоваться как HID устройство (мышь, клавиатура, USB MIDI устройство и т. Д.).
Эта плата также оснащена схемой зарядки LiPo, Liion и стандартным интерфейсом аккумулятора. Полностью совместим с Arduino. Белый светодиод пользователя привязывается к штифту 13. Для зарядки используется Оранжевый Светодиодный индикатор.

HPD13 беспроводной модуль, с высокой производительностью, высокоинтегрированный РЧ чип трансивера SX1276 дизайн. Расширенная коммуникационная технология LoRaTM spread spectrum, чтобы гарантировать, что модуль связи на расстоянии и возможность анти-помех значительно улучшился, а также добился очень низкого потребления тока. В режиме LoRaTM HPD13 обеспечивает более высокую производительность приема, более надежные возможности защиты от помех, а также улучшенную дистанцию связи и надежность по сравнению с тем же модулем передачи и приема на рынке. В обычном режиме FSK (G), он также обеспечивает чувствительность промышленного приемника, а также очень высокие частоты связи.


ATmega32u4 @ 8 МГц с 3,3 В логическая/мощность
3,3 V регулятор с 500mA пиковое значение тока выход
Поддержка USB, поставляется с Загрузчиком USB и последовательным портом
Встроенное зарядное устройство lipoly 100 мА с индикатором состояния зарядки, светодиодный
Кнопка сброса

HPD13:
Ток приема: 10 ~ 14 мА
Тип интерфейса: SPI
Рабочая температура: от-40 ° C до + 85 ° C
Цифровой RSSI функция
Автоматическая коррекция частоты
Автоматический Контроль Усиления
Радио Функция wake-up
Датчик низкого напряжения и температуры
Быстрая скачка с частотой
Высоконастраиваемые обработчики пакетов

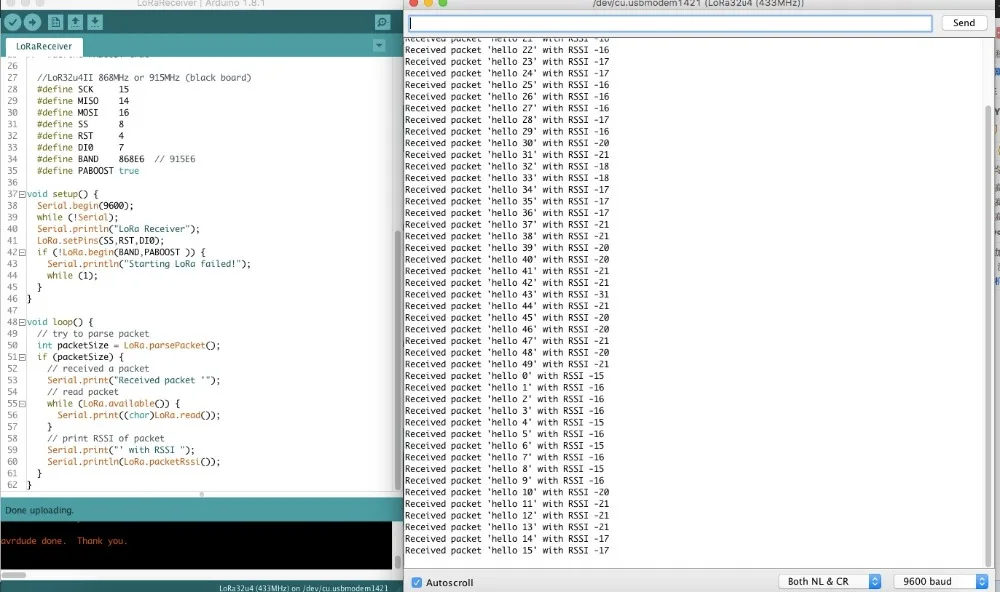

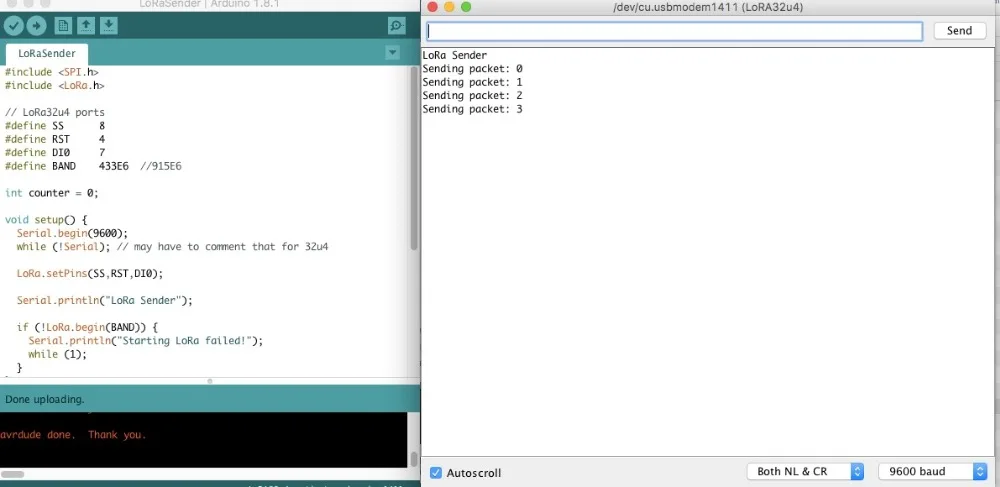

Тесты

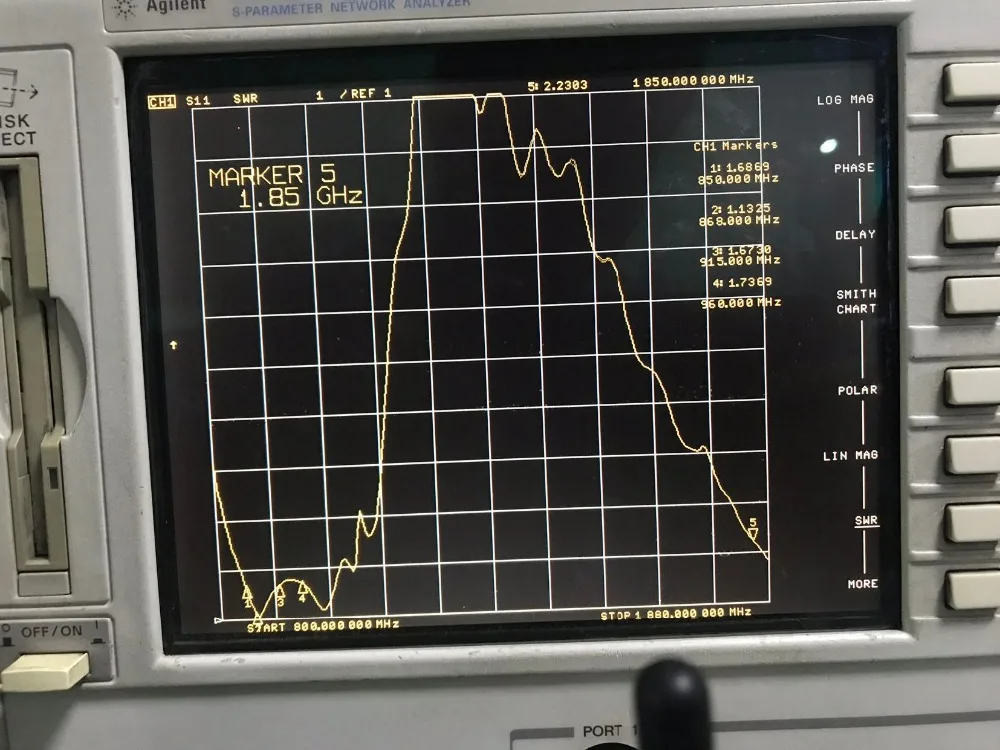

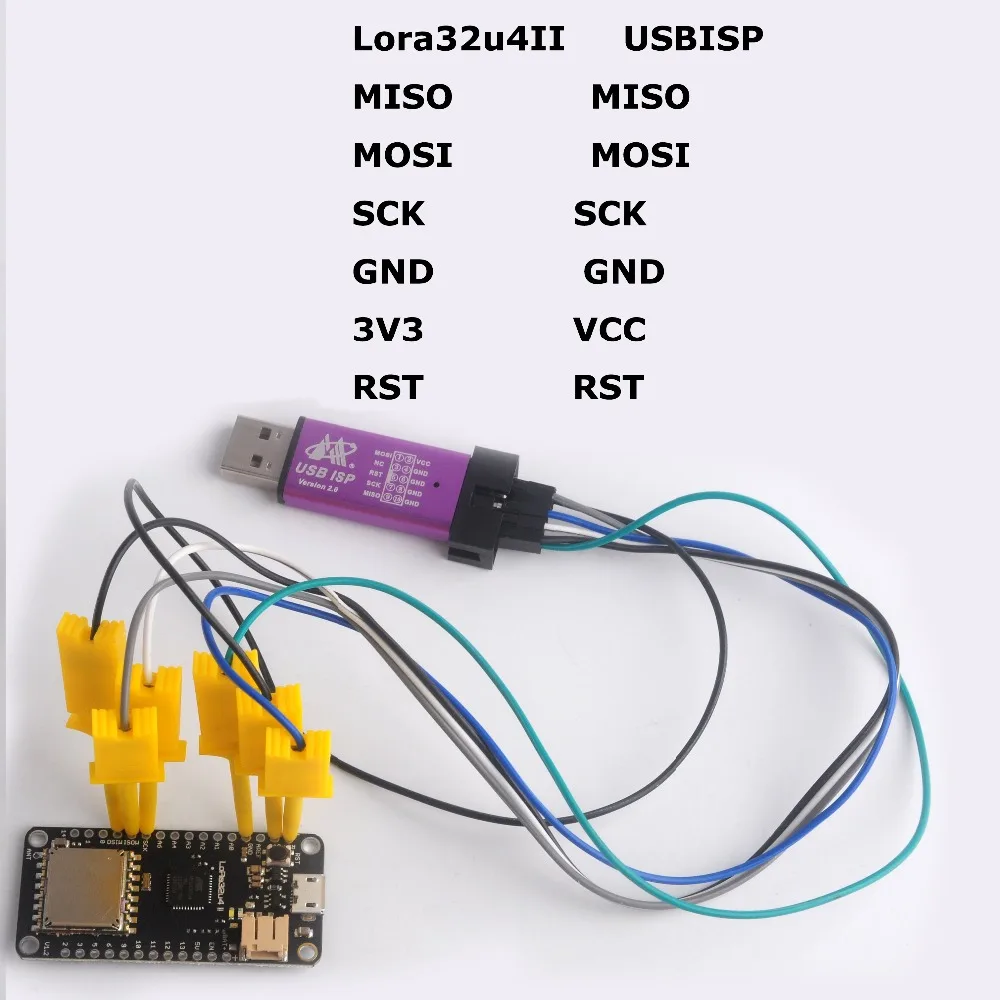

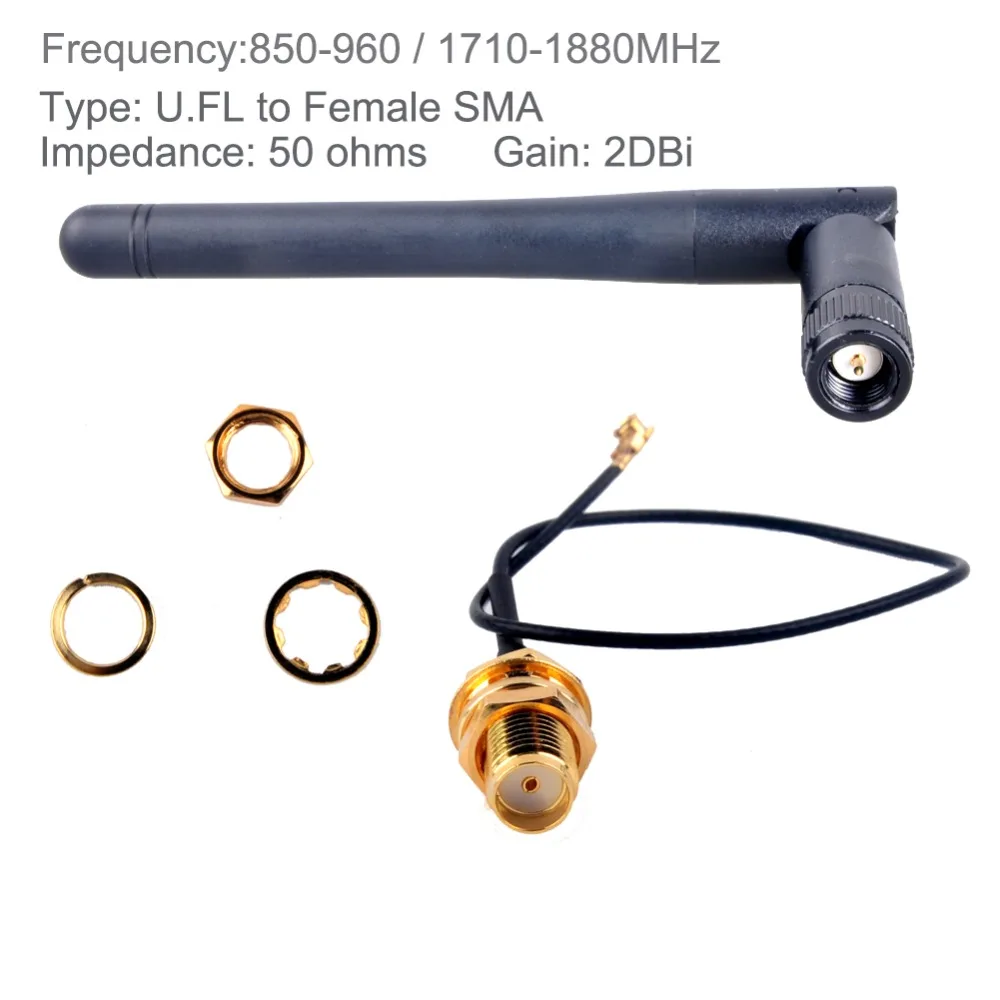

    Подключение LoRa32u4 II и USBISP   2DBi IPEX SMA разъем антенны 868 МГц 915 U.FL объектив Женский SMA I-PX отрезок провода расширения кабель для Lora32u4 II Lora модуль DIYmall   Описание: Частота: 850-960/1710-1880 МГц Тип: U.FL-Female SMA Сопротивление: 50 Ом Коэффициент усиления антенны: 2DBi

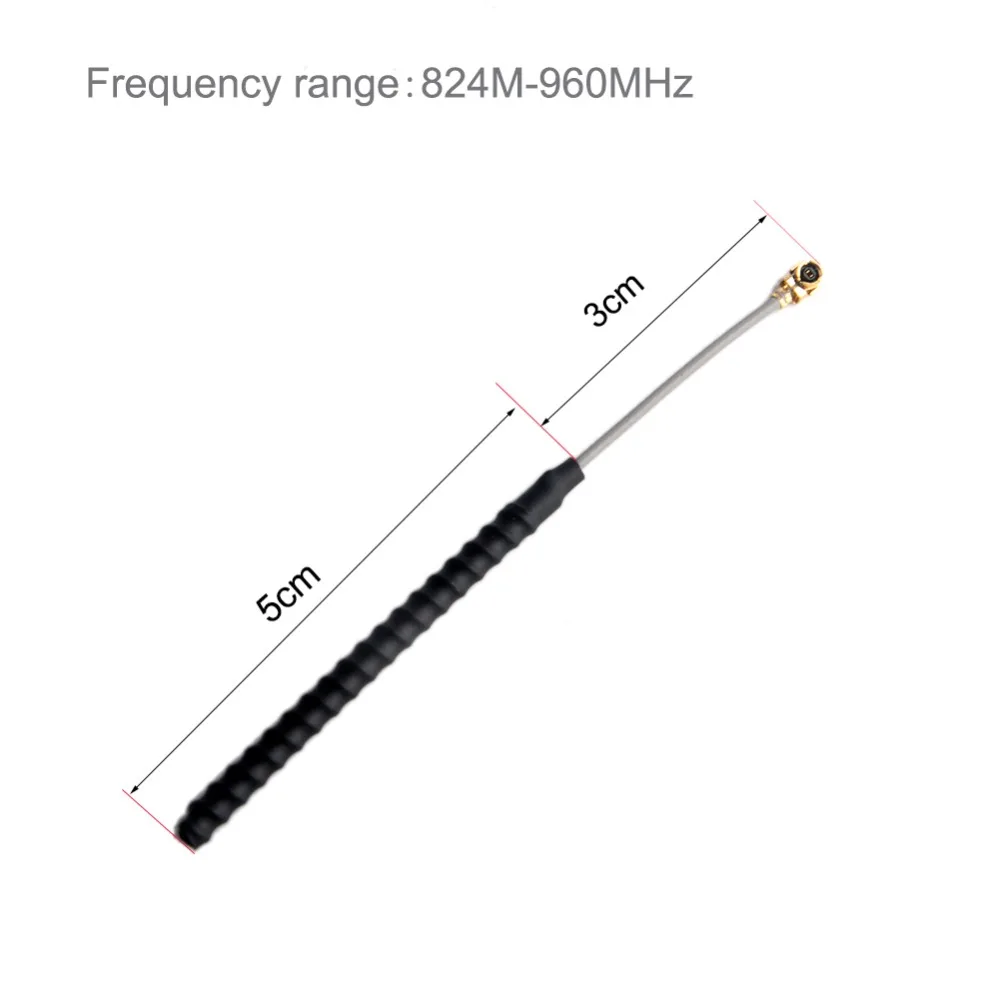

    Встроенная антенна 868 МГц 915 МГц GSM IPX IPEX 1,13 мкФ. Л 2 дБи 8 см для LORA32U4II   Описание: Частота: 824-960 МГц Коэффициент усиления антенны: 2DBi Длина: всего 8 см Коэффициента стоячей волны/S.W.R.≤ 2,0 Сопротивление: 50Ω Максимальная входная мощность: 50 Вт РЧ-кабель: кабель RG1.13











Посылка включает в себя:
Плата разработки модуля LoRa32U4 II Lora, 1 шт.
1 X Антенна(Зависит от вашего выбора)

Документа по ссылке: //drive.google.com/open?id=18ipGbJ9tk8ThMIuPb8UVQbfFPg0inCRz



Вопросы и ответы Q:Может ли это устройство самостоятельно запускать стек программного обеспечения lorawan, или потребуется другой микроконтроллер? A:Да, может   Q:Он может быть заряжен на 18650 батареи? A:Да, возможно. Зарядное устройство будет работать как с LiPo, так и с LiIon     Q:Есть ли ссылка для менеджера платы для arduino ide? Что такое эта плата, как? A:Да, ссылка для документов-это //tinyurl.com/lora32u4-lora32u4ii, она похожа на Adafruit feather
