LoRa32u4 433 МГц RA02 RA-02 Lora модуль макетная плата Модуль связи на расстоянии 1 км, LiPo Atmega32U4 SX1278 для Arduino Lorawan IOT

Описание:

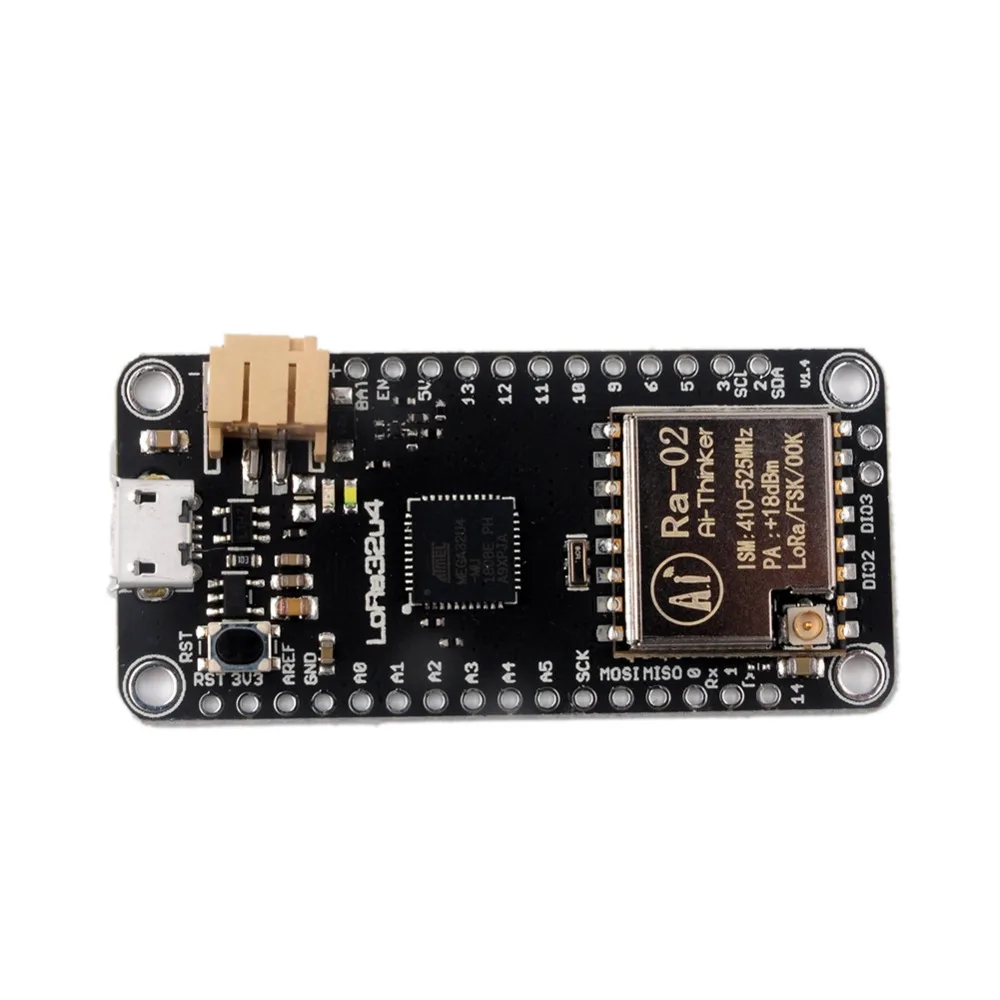

LoRa32u4-это светильник с низким энергопотреблением, основанный на модуле LoRA Atmega32u4 и 433 МГц RA02 от AI-Thinker и цепи зарядки USB-аккумулятора. Идеально подходит для создания беспроводных сетей дальнего радиуса действия, которые может превысить 2,4 ГГц 802.15.4 и тому подобное, он является более гибким, чем Bluetooth LE, не требует высокой мощности в отличие от Wi-Fi и предлагает большой ассортимент.

Модуль LoRa RA02 оснащен внешним антенным разъемом U.FL (IPX).
В ATmega32u4 работает на частоте 8 МГц и 3,3 V. Этот чип имеет 32 K флэш-памяти, 2 K озу и встроенный USB для последовательной связи, отлаживания и расширения ОЗУ, без использования внешнего чипа FTDI, также он может использоваться как HID устройство (мышь, клавиатура, USB MIDI устройство и т. Д.).
Эта плата также оснащена схемой зарядки LiPo, Liion и стандартным интерфейсом аккумулятора. Полностью совместим с Arduino. Белый светодиод пользователя привязывается к штифту 13. Для зарядки используется Оранжевый Светодиодный индикатор.

ATmega32u4 @ 8 МГц с 3,3 В логическая/мощность
3,3 V регулятор с 500mA пиковое значение тока выход
Поддержка USB, поставляется с Загрузчиком USB и последовательным портом
20 GPIO
Серия оборудования, оборудование I2C, поддержка SPI оборудования
Встроенное зарядное устройство lipoly 100 мА с индикатором состояния зарядки, светодиодный
Питание/включение pin
4 отверстия для крепления
Кнопка сброса
Модуль на базе LoRareg SX1278 RA02 с интерфейсом SPI
8 x штифтов ШИМ
10 аналоговых входов
Packet radio с готовыми к использованию книгами Arduino
ISM полос, свободные от лицензирования (ITU «Европа» @ 433 МГц)
Мощность на выходе от 5 до 20 дБм до 100 мВт (по на выбор)
~ 300uA во время полного сна
~ Пиковая мощность 120 мА при + передача 20 дБм
~ 40 мА во время активного прослушивания радио.
U.FL (IP) антенный разъем



Для того чтобы минимизировать iQ, цепь мониторинга аккумулятора сейчас активна, чтобы использовать ее, вам нужно сначала включить цепь, установив pin PD5 high

После включения напряжения можно измерить с помощью pin PB5, который является ADC12 (Arduino pin 9) FIY значения делителя напряжения 100K и 27K, 1%

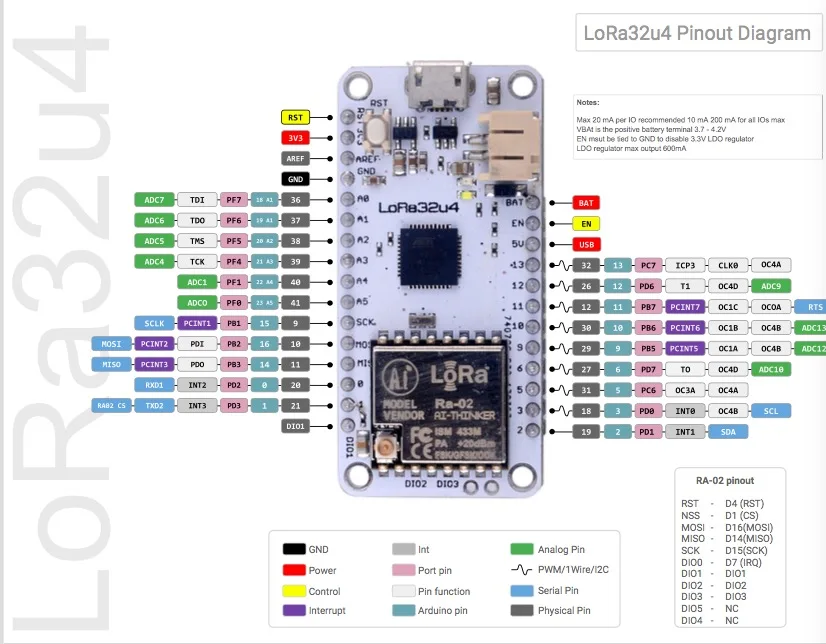

Схема Pinout:Http://www.diymalls.com/files/DIY0031-lora32u4.zip

Кода Arduino ссылка//github.com/hj91/nodemcu-esp8266/blob/master/lora_sender/lora_sender.ino



Посылка включает в себя:
1 X LoRa32U4 433 МГц

1 X Антенна
