Характеристики

Описание:

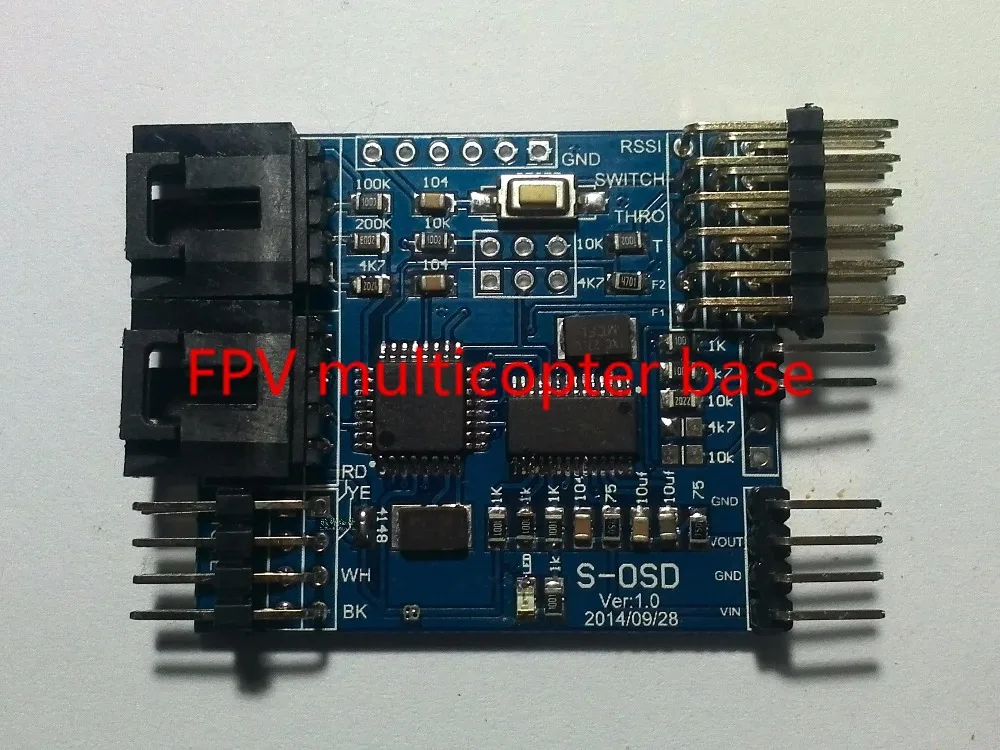

Наименование товара: модуль S-OSD
Размеры: 4,3 см x 3,8 см
Обнаружение динамического напряжения: 3 S-6 S

Модуль gps и светодиодный модуль подключения:
1. gps и светодиодный: Используйте 4 P-4 P Соедините главный контроллер gps порт и светодиодный порт, поставьте питание на Контроллер полета. Если S-OSD мощность света, то это правильно.
2. Затем подключите модуль gps и светодиодный модуль в S-OSD-порте.
3. Порт переключения: функция порта переключения-это переключатель экрана. Есть много содержания, S-OSD будет отображаться, поэтому нужно два дисплей. Один раз один экран. Экран переключается с помощью передатчика 3-ступенчатый переключатель через порт коммутатора.
4. Канал дроссельной заслонки: S-OSD может отображать канальный сигнал дроссельной заслонки от 0%-100%. Два порта THRO на S-OSD, один подключает приемник дроссельной заслонки, другой соединяет Контроллер полета.
5. Отношение кабеля: соединяет с контроллером полета f1/f2
6. RSSI: S-OSD может отображать прочность сигнала приемников, этот порт используется для подключения приемников RSSI порт

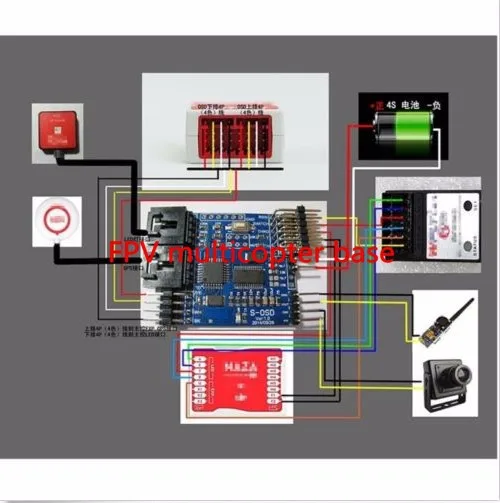

7. Функция обнаружения напряжения: проводка, как показано на картинке
8. видео порт: проводка как показано на картинке

Особенности:
Совместимость с обычной функцией OSD дисплей
Добавлена функция: Режим полета, полет отношение, дроссельной заслонки канальный сигнал передачи данных (0%-100%), сигнал приемника прочности (в том случае, если приемник с функцией RSSI), экран функции переключателя (с двойным экраном дисплея)

Примечание:
Костюм для старшего игрока.
Проигрыватели могут поделиться данными gps, которые от контроллера полета до этого S-OSD, но это может беспокоить Контроллер полета, мы не будем нести ответственность за любой риск.

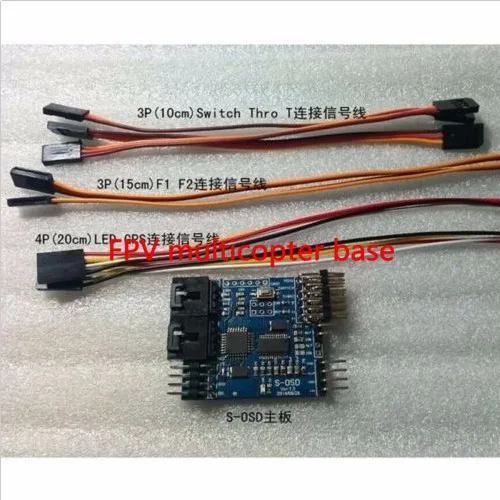

Посылка включает в себя:
1 x S-OSD
1x3 P (10 см) переключатель thro T Соединительная сигнальная линия
1x3 P (15 см) F1 F2 Соединительная сигнальная линия
1x4 P (20 см) светодиодный gps-сигнал подключения
