Характеристики

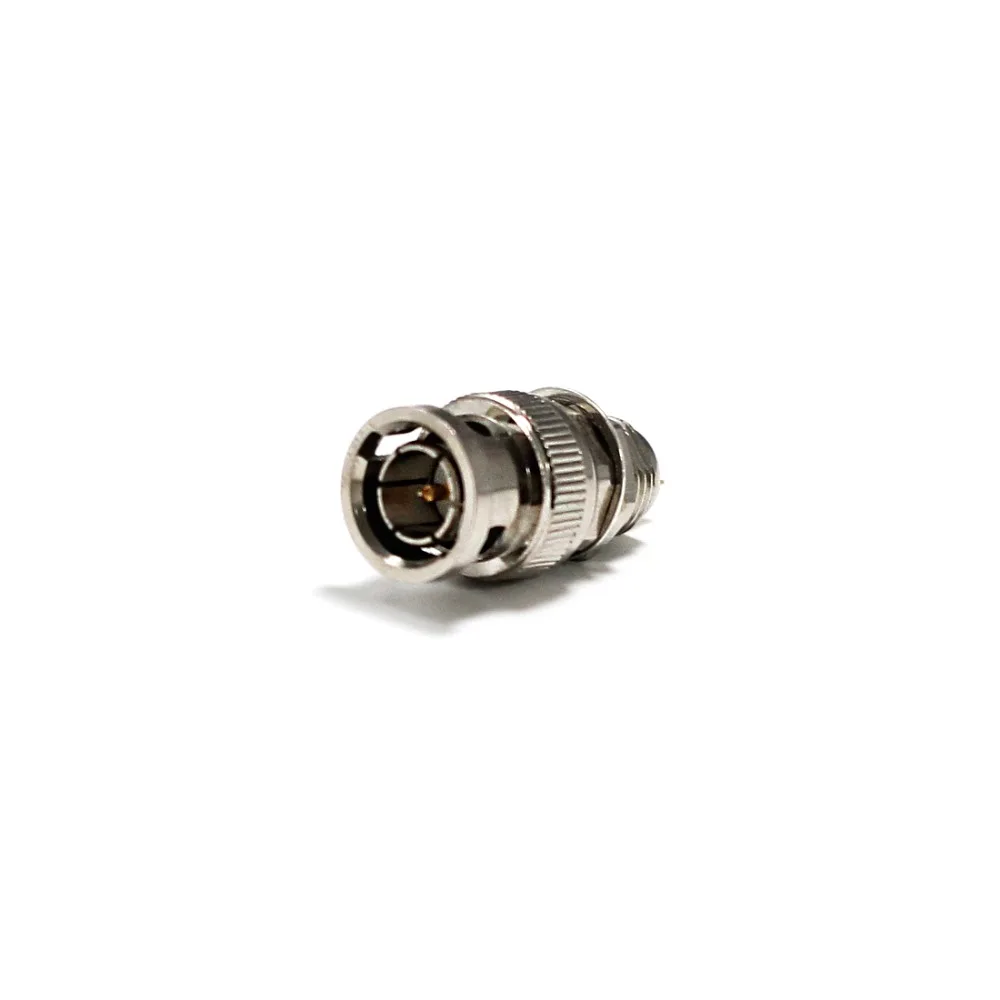

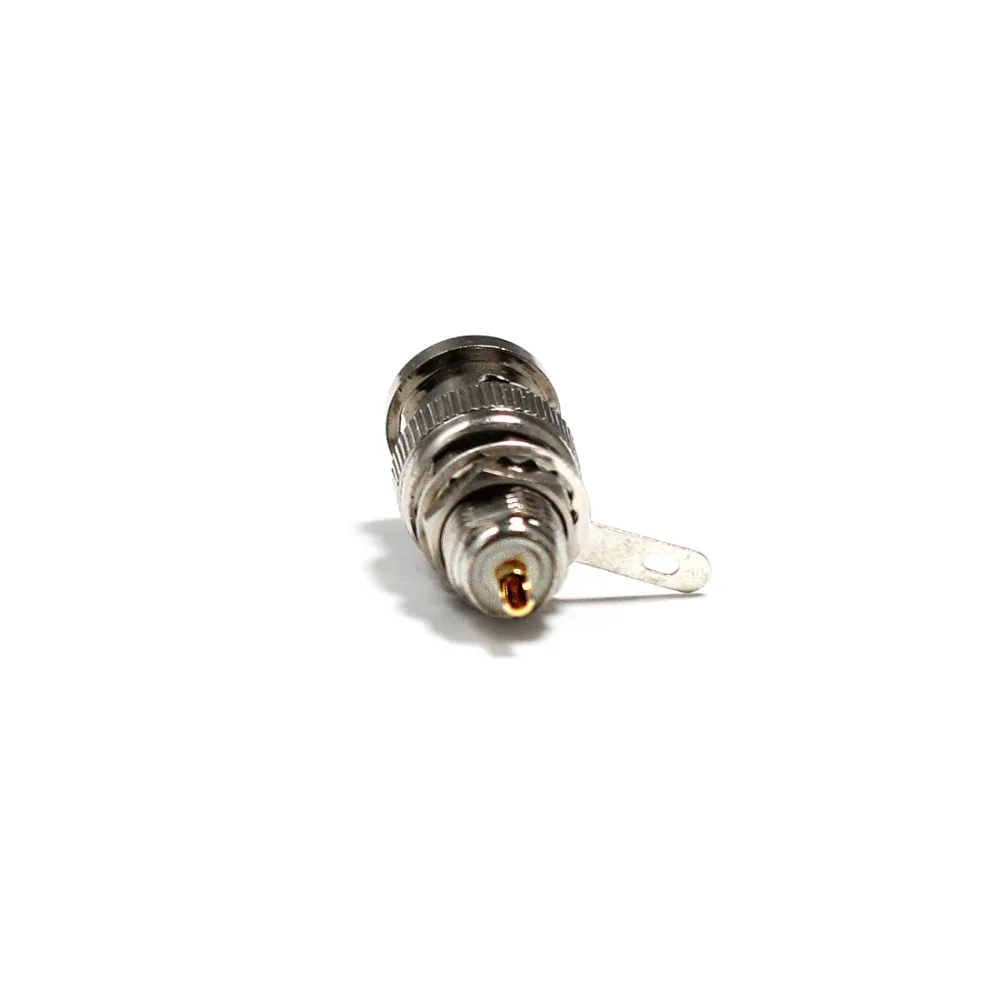

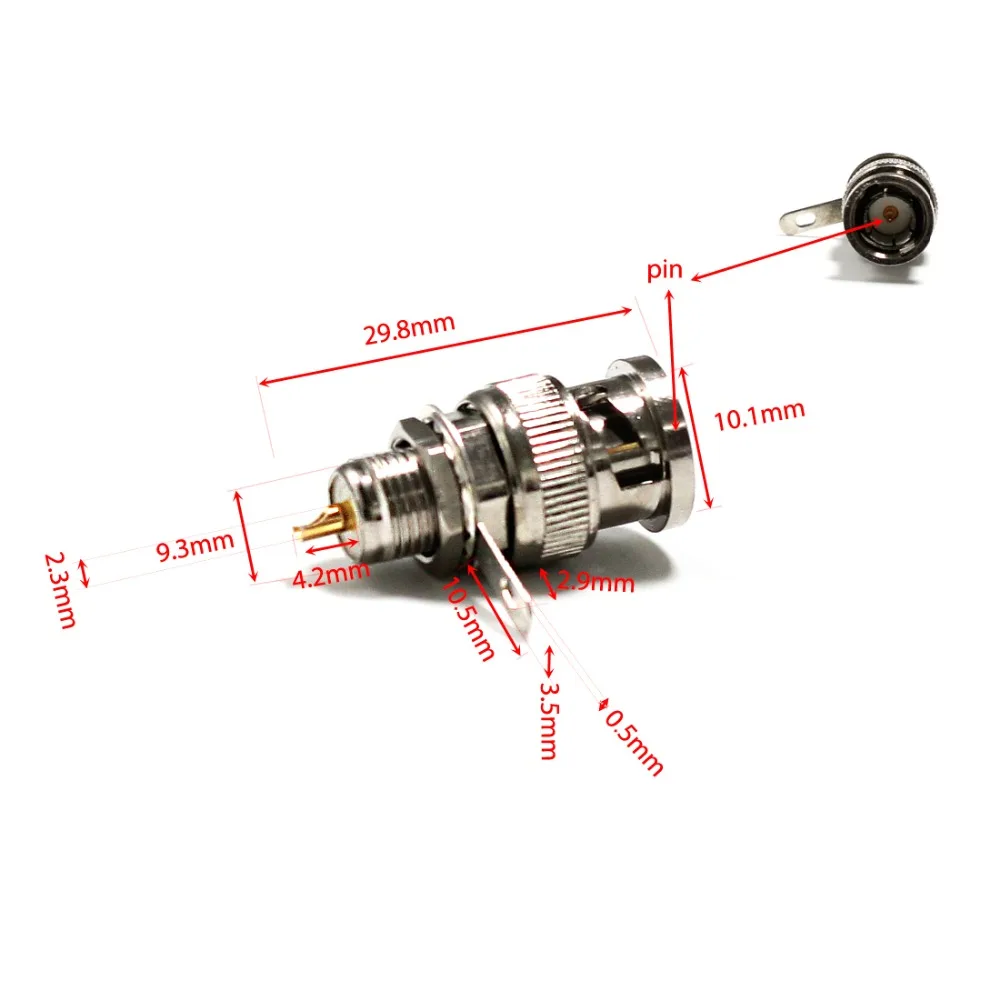

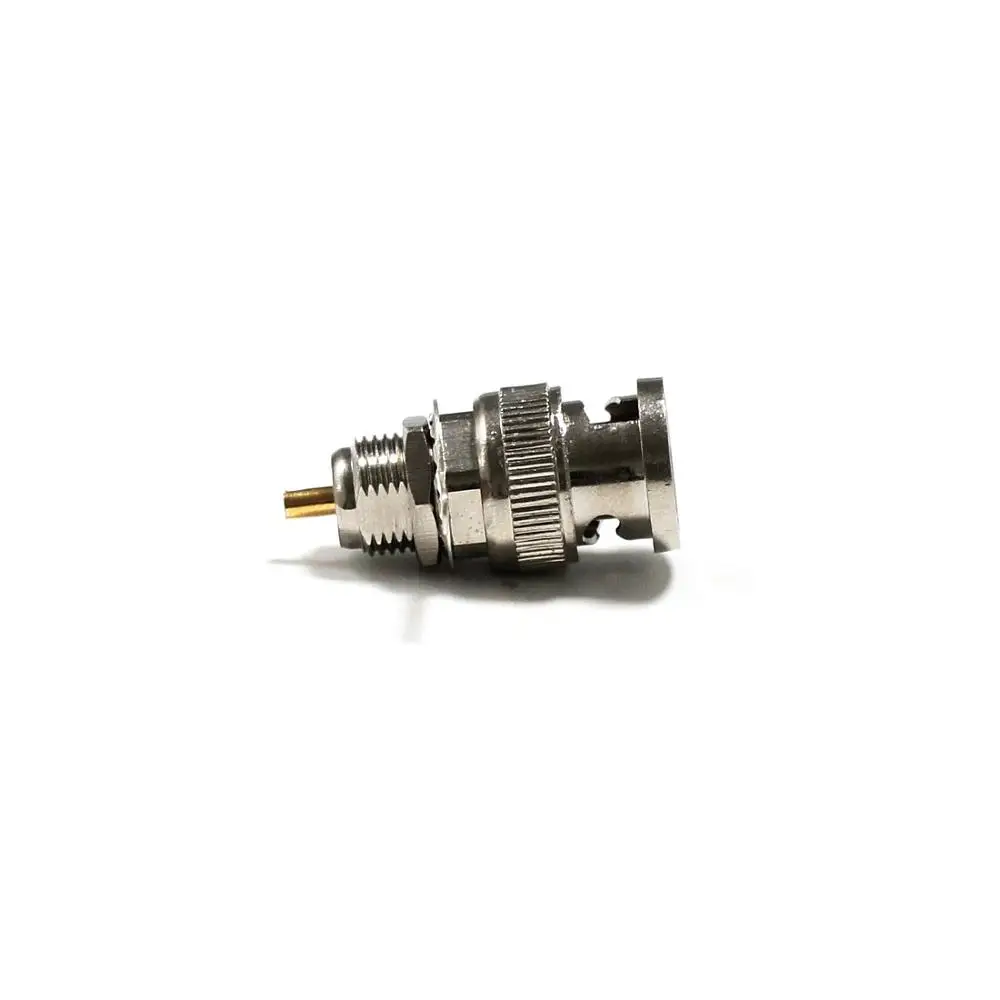

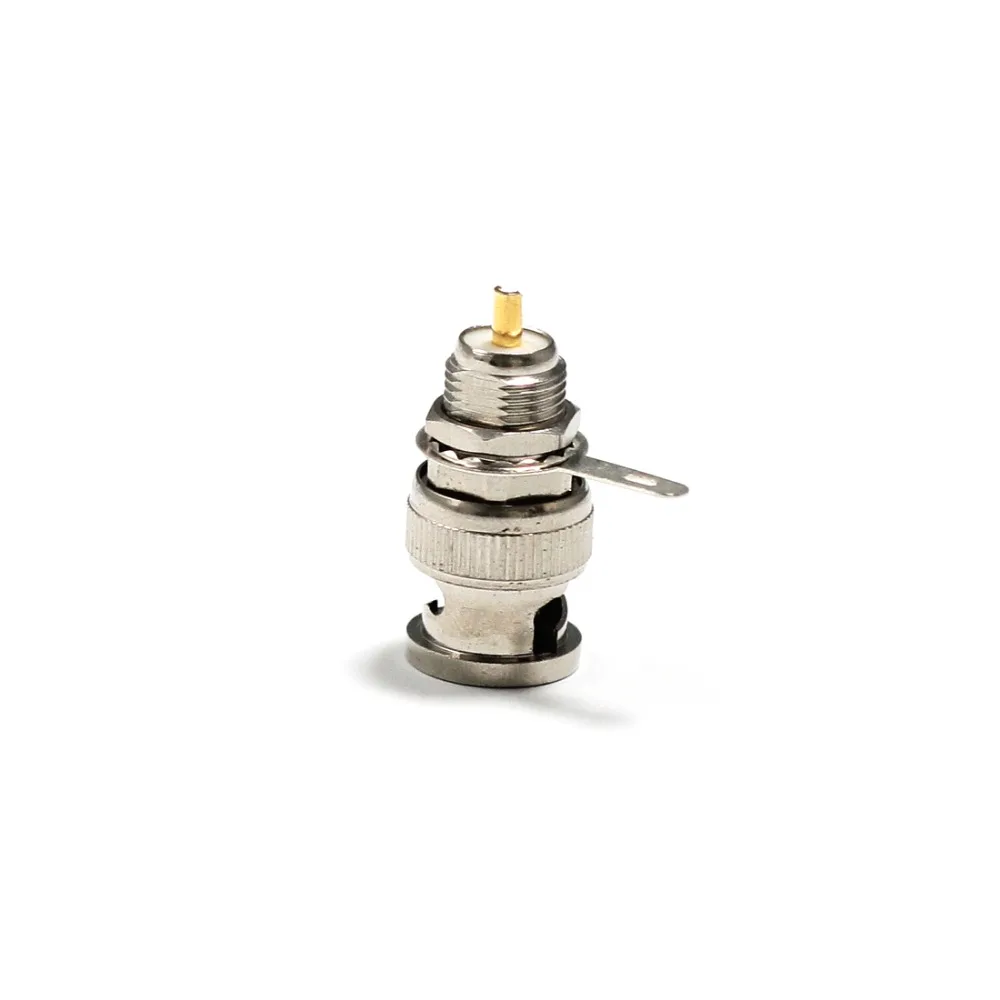

BNC штекер коаксиальный разъем прямое Крепление передней панели с гайкой припоя чашки терминала
Описание:
Разъемы BNC в основном используются для поля видеонаблюдения
| Серия товаров: | BNC | Тип корпуса соединителя: | Прямой | |
| Тип товара: | Крепление кабеля | Материал соединителя: | Латунь | |
| Применение: | Припой | Контактное покрытие: | Никель | |
| Крепление/прикрепление: | Крепление на панель с гайкой | Контактное завершение: | Припой | |
| Покрытие корпуса: | Никелированный | Пол: | Мужской | |
| Расторжение тела: | Припой | Сопротивление: | 50 Ом | |
| Тип кабеля: | ||||
Тип BNC широко используется в связи с радиочастотными коаксиальными кабелями в компьютерной области, сетью беспроводного, медицинского оборудования и электронного инструмента.
|
Основные технические характеристики |
Материал и покрытие |
|||
|
Диапазон температур: |
-55 ~ + 155 °C(PE Кабель-40 ~ + 85 °C) |
|||
|
Сопротивление: |
50 Ом, 75 Ом |
Корпус |
Латунь |
Никелированный |
|
Частотный диапазон: |
DC ~ 4 ГГц |
|||
|
Рабочее напряжение: |
500 в r.m.s на уровне моря |
Устойчивый контакт |
Оловянная бронза |
Позолоченный или посеребренный |
|
Выдерживает напряжение: |
1500 В r.m.s на уровне моря |
|||
|
Контактное сопротивление: |
A) Центр контакта ≤ 1,5 м Ω B) внешний контакт ≤ 1 м Ω |
Контактный контакт |
Латунь |
Позолоченный или посеребренный |
|
Сопротивление изоляции: |
≥ 5000MΩ |
Контактное гнездо |
Бериллия-медь |
Позолоченный или посеребренный |
|
Сила удерживания центрального проводника: |
≥ 0,57n |
Изолятор |
ПТФЭ |
|
|
Потеря вставки |
≤ 0.20 дБ/3 ГГц |
Обжимной наконечник |
Медный сплав |
Никелированный |
|
Напряжение постоянного волнового соотношения: |
Прямой ≤ 1,22/3 ГГц Правый угол ≤ 1,30/3 ГГц |
Уплотнительное кольцо |
6146 силиконовая резина |
|
|
Долговечность (вязка): |
≥ 500 раз (циклы) |
|||
Применимый стандарт:
MIL-C-39012
CECC 22120
IEC-60169-8
