Характеристики
Линейная степень: 0,05 (% F.S.)
Гистерезис: 0,05 (% F.S.)
Повторяемость: 0,05 (% F.S.)
Информация о продукте
Технические параметрыТаблица параметров серии KTCBar (таблица 1)
Номинальный размер хода | Мм | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 |
Ход сопротивления(А. Е) | Мм | 75,5 | 101 | 126 | 151 | 176,5 | 201,5 | 226,5 | 252 | 277 | 302 | 327,5 | 352,5 |
Механический ход(М. Т) | Мм | 82,5 | 108 | 133 | 158 | 183,5 | 208,5 | 233,5 | 259 | 284 | 309 | 334,5 | 359,5 |
Относительная линейная точность(FS) | .% | 0,15 | 0,08 | 0,05 | |||||||||
Значение сопротивления+ 10% | КОмега | 5 | |||||||||||
Разрешение/Разрешение питания | Моделирование | Бесконечное разрешение | |||||||||||
Точность повторяемости | Мм | 0,01 | |||||||||||
Максимальная рабочая скорость | М/с | 10 | |||||||||||
Предлагаемый выходной цикл тока | МуA | 1 | |||||||||||
Использование температурной среды | C | -40с до + 120 | |||||||||||
Тип выходного сигнала | Vdc | 0100% a Входное напряжение (пропорционально изменению смещения), Примечание: как указание использования, не может быть загружен | |||||||||||
РазмерA | Мм | 141 | 166 | 192 | 217 | 242 | 268 | 293 | 319 | 344 | 370 | 395 | 420 |
ВалютаKTCДатчик линейного перемещения серии стержня используется для точного измерения смещения или длины. Измерительный ход75 мм ~ 1250 мм, Оба конца4 ммОбратный ход, линейная точность0.1% ~ 0.04% FS, Повторная точность+ 0,013 мм. Конструкция датчика предназначена для обеспечения удобства установки и надежности. Корпус изготовлен из анодной обработки, красивого внешнего вида, коррозионной стойкости, встроенного проводящего пластикового измерительного блока, без перепадов температуры, длительного срока службы, для обеспечения плавного хода.
Рисунок

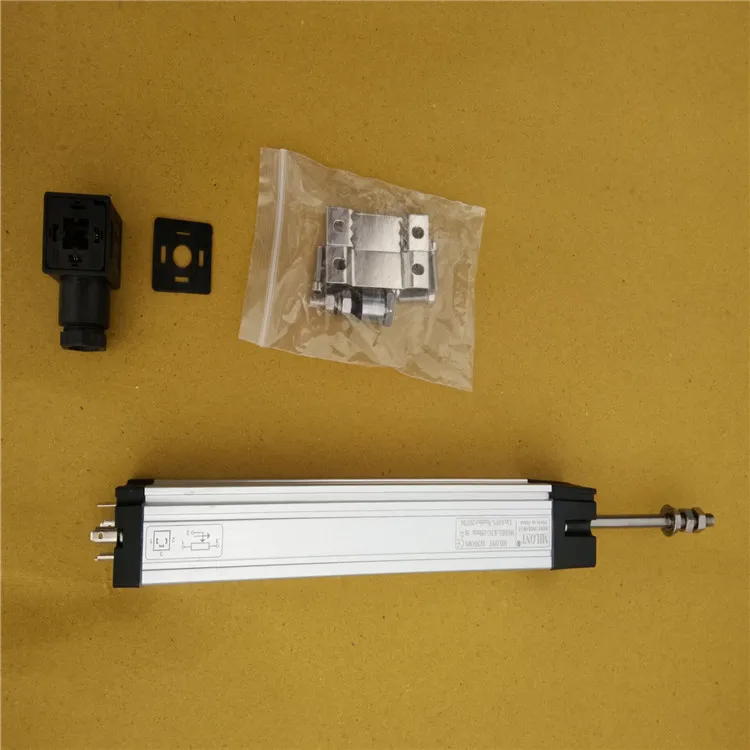

Упаковочный лист
В комплект поставки входит:1Свободный разъемGDM3009
1Уплотнительная прокладкаGDM3-16
2Фиксированный кронштейн и4Винт
Использование/Применение
