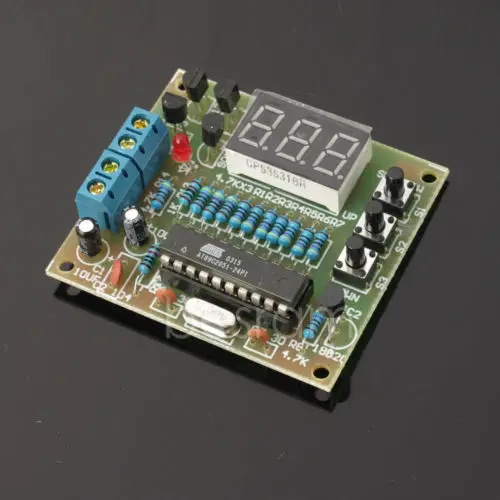

DS18B20 датчик температуры AT89C2051 MCU контроль 5 В переменного тока +/ 0 готовая

Характеристики

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Описание:

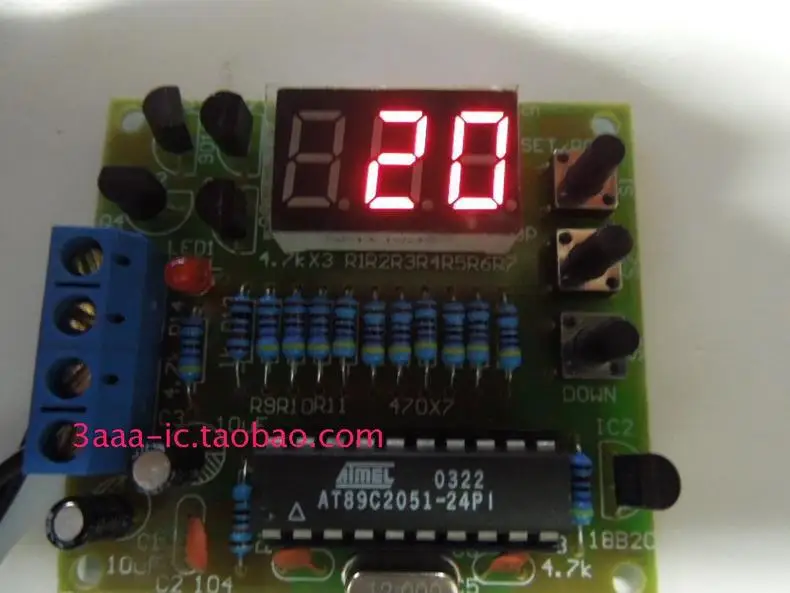

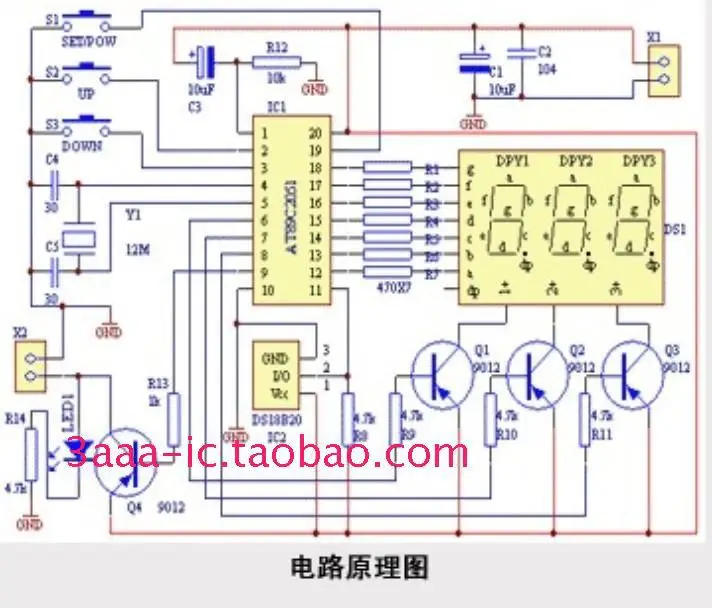

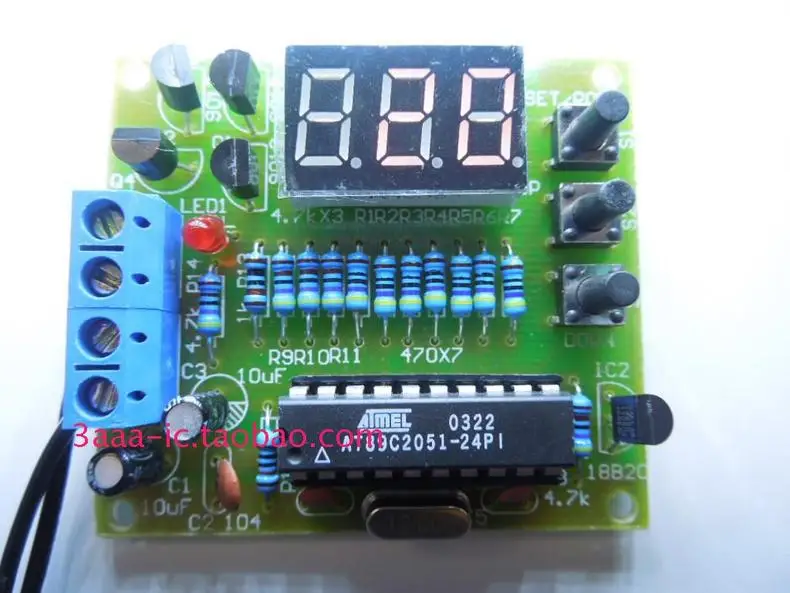

Эта схема использует DS18B20 в качестве датчика температуры, три обычных светодиодный дисплей анода, микроконтроллер AT89C2051 для управления обработкой, схема проста, не нужно отлаживать, устанавливается, готов к использованию. Доступ из X1 в 5V ± 0,5 V DC источника питания (обратите внимание на положительный и отрицательный), Нажмите на схему S1, чтобы отобразить значение температуры тока, а затем нажмите на S1 и выберите режим настройки температуры, S2 или S3, затем Отрегулируйте установленное значение температуры, s1 снова нажимается, возвращается к текущему температурному дисплею, в то же время установленное значение температуры будет сохранено, Эта настройка будет сохранена в DS18B20 после выключения питания, при следующем подъеме, микроконтроллер будет автоматически считывать последние значения настройки температуры. Нажмите S1, чтобы выключить дисплей и контроль температуры, нажмите ed снова, функция откроется. Цепь также разработана таким образом, чтобы контролировать выход, Когда температура тока превышает установленное значение, LED1 горит одновременно, выходное напряжение 5 В от X2 может управлять реле 5 В.
