Запчасти для 3D-принтера MKS Gen V1.4 плата управления Mega 2560 R3 Материнская RepRap Ramps1.4 +

Характеристики

MKS Gen V1.4

1, Mega 2560 и ramps1.4 набор на плате, чтобы решить сложную комбинацию интерфейсов Ramps1.4, проблему поломки.

2. Замените привод двигателя, привод и 4988 8825 привод.

3, схема с высоким качеством 4-секционный измельчитель для специй, тепло и специальную оптимизацию; Пандусы 2 полки.

4. Использование МОП-транзистора высокого качества и лучшее рассеивание тепла.

5, с помощью специального питания чип, поддержка 12V-24V вход питания, преобразователь напряжения чип для того, чтобы разрешить проблему жары пандусы.

6, может принимать входную мощность 24 В при той же системе, может быть ток горячей кровати уменьшен до 1/4, эффективное решение проблем с нагревом труб горячей кровати MOS.

7, Прошивка может использовать прошивку с открытым исходным кодом Marlin, ramps1.4 идентичная конфигурация и может непосредственно заменить Ramps1.4.

8, может быть подключен к панели управления и 12864LCD Ramps1.4,2004LCD панели управления. (не может быть уверен, что все стили 12864LCD и 2004LCD)

9, предназначен для импульсных и направляющих выходов двигателя для легкого подключения к высокому току для добавления большого тока (например, 2А, 5А) цепи привода двигателя.

10, защищены Ramps1.4 на сервоприборах, AUX-1, AUX-2 интерфейс, который обеспечивает три 5V Выход, три 12V выхода.

(1) сопротивление сварки в положении R5, чтобы сделать драйвер STP/DIR рабочим режимом;

Перед проводкой, аппаратная операция, необходимая для выбора режима работы модуля вождения, выглядит следующим образом:

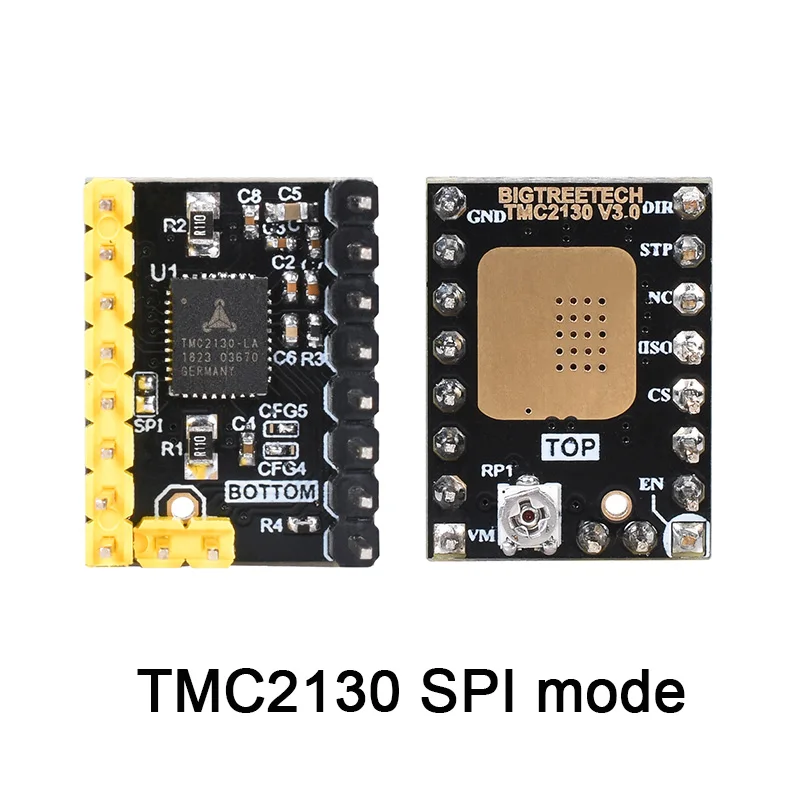

(1). Сварка CFG4 и CFG5 как показано в красной области; (STP/DIR режим не требуется)

(2).Снимите сопротивление в положении R5. (Удалите сопротивление R5 как режим работы SPI;

Установите R5 как STP/DIR Рабочий режим)

Схема проводки:

НайдитеAUX-3Расширительный порт на плате и подключение к соответствующим контактам:

Примечание: Если у вас есть какие-либо вопросы, которые вы не понимаете, вы можете связаться с нами, и мыДайтеВы получите подробные ответы.

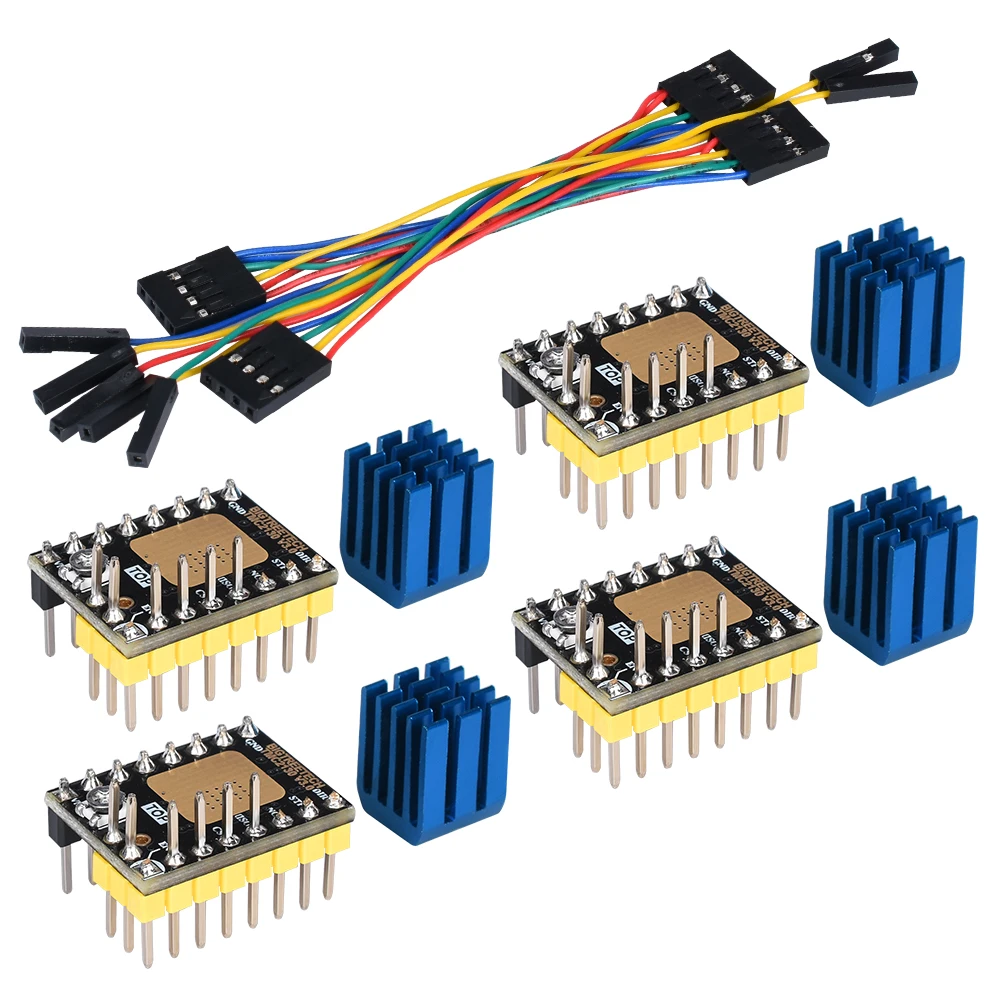

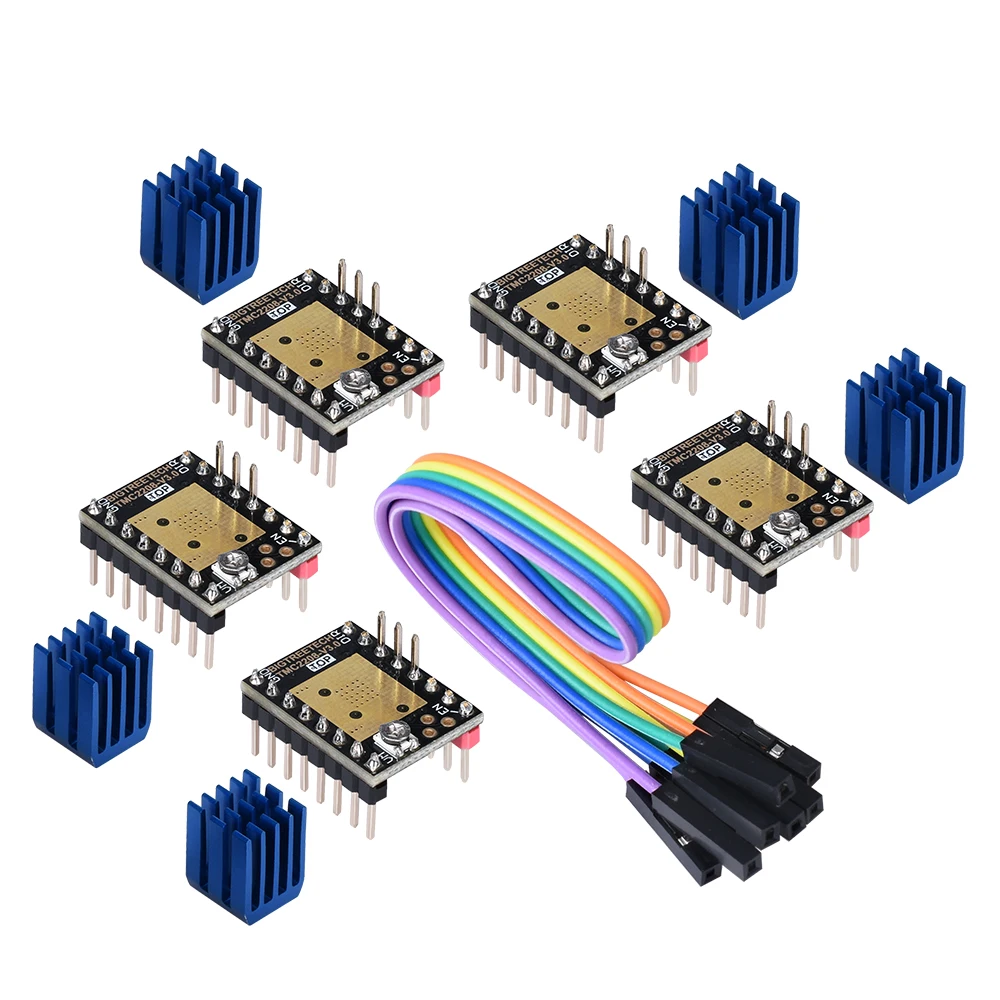

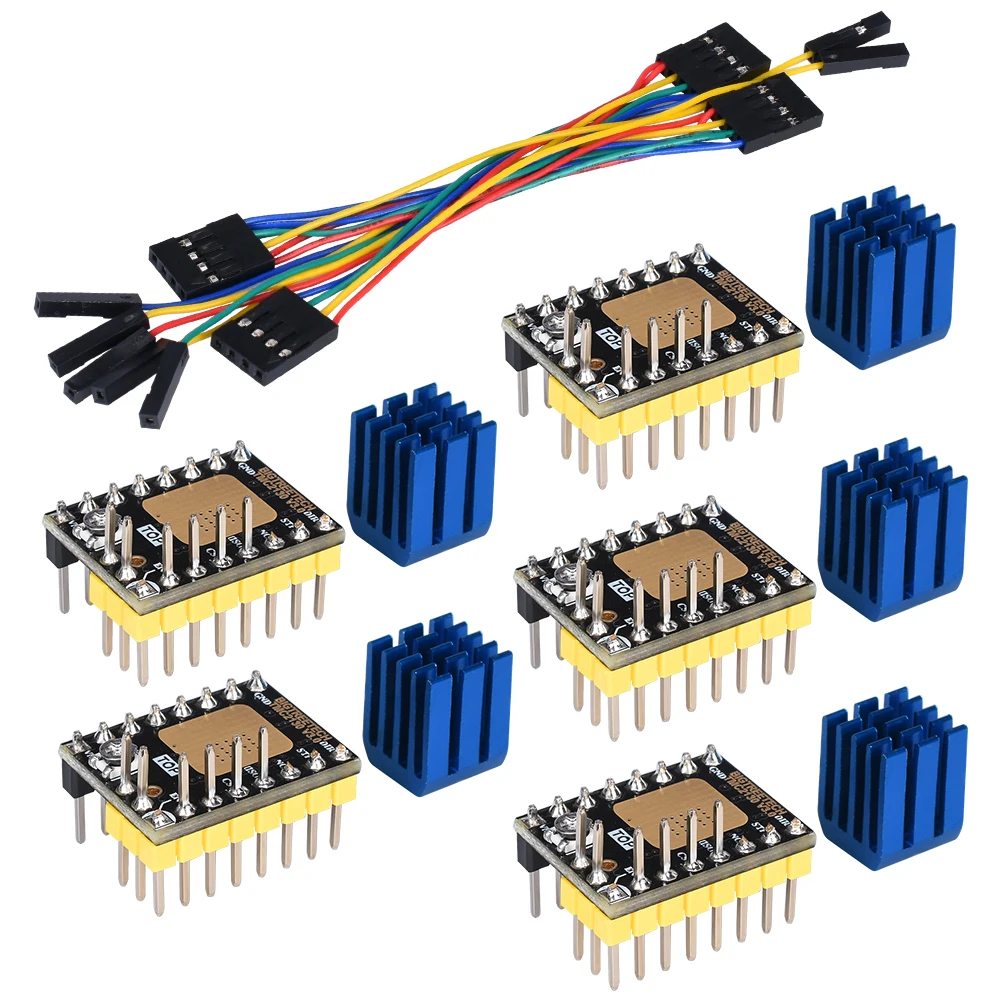

С TMC2130 SPI : 5Шт TMC2130 V3.0 Драйвер + 5 шт провод

(Мы сварили сопротивление этой комбинации, вы можете использовать его сразу после подключения.)

С TMC2130 DIY:5 шт.TMC2130 V3.0 драйвер

(Эта комбинация, если вы хотите использовать SPI режим, вы должны припаять его самостоятельно, без провода)

Другие с драйверами имеют 5 шт.

MKS GEN V1.4

С TMC2130 V3.0 SPI

С TMC2130 V3.0 DIY x5

С TMC2100

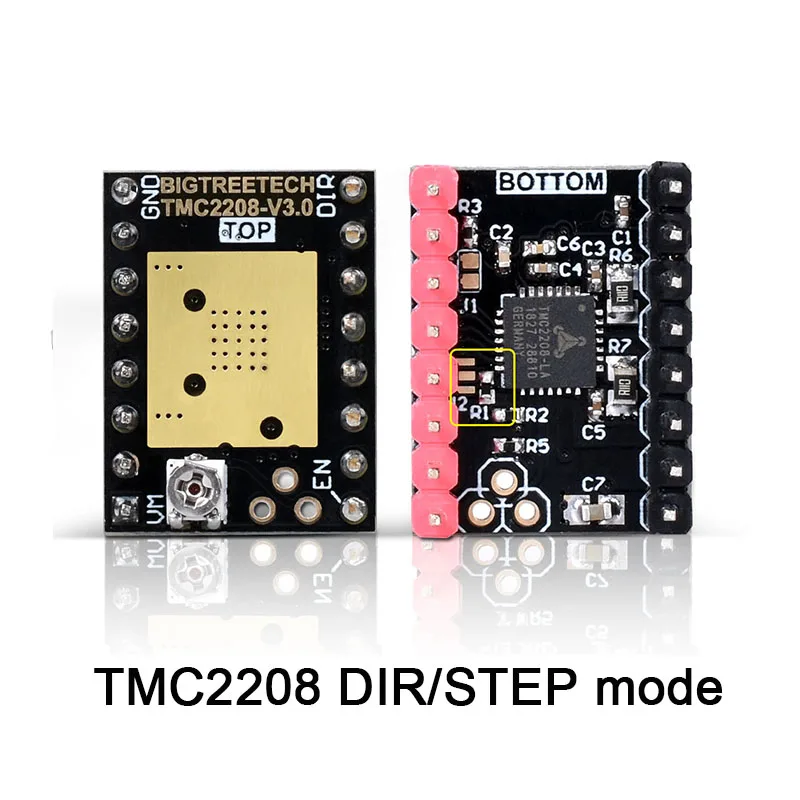

С TMC2208 V3.0

С DRV8825

С A4988
