Релейная плата постоянного тока 12 В 4 канала RS232 SCM PC UART DB9 переключатель

Характеристики

Описание

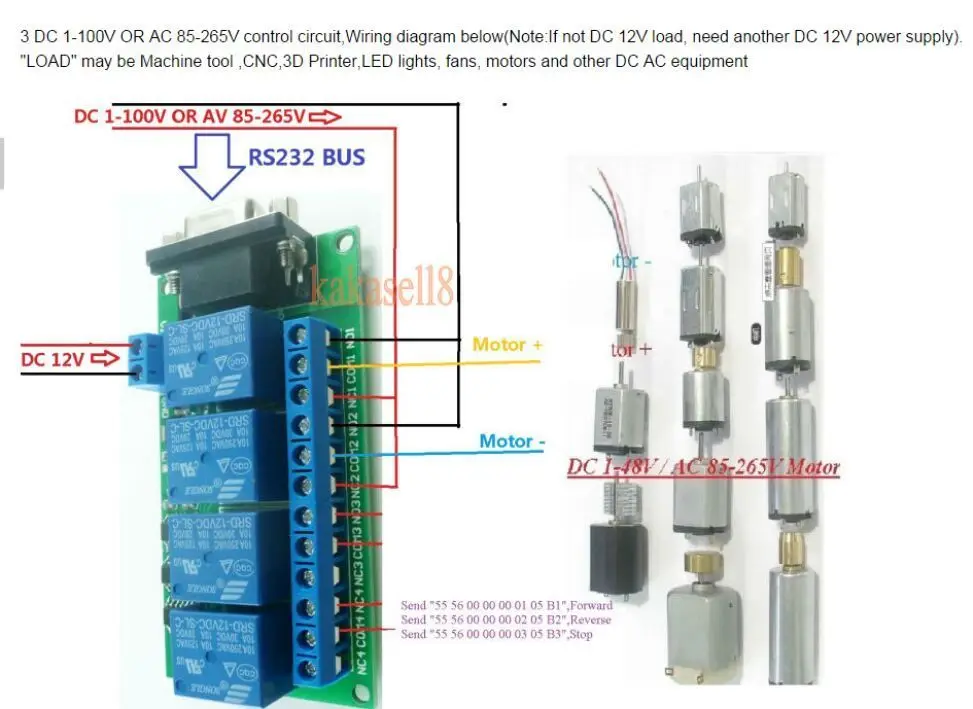

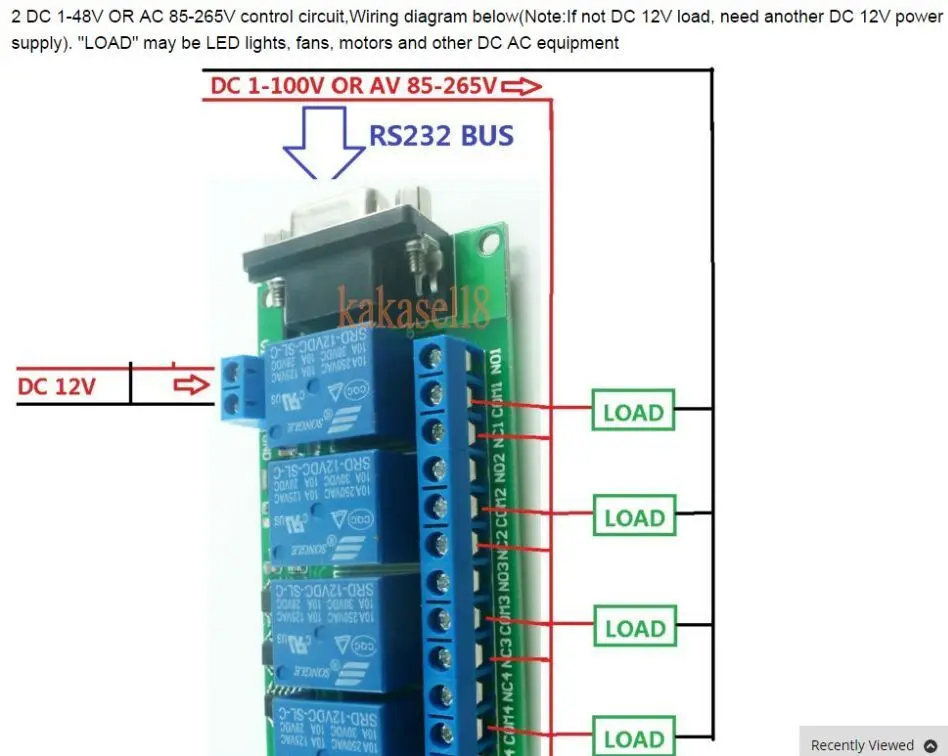

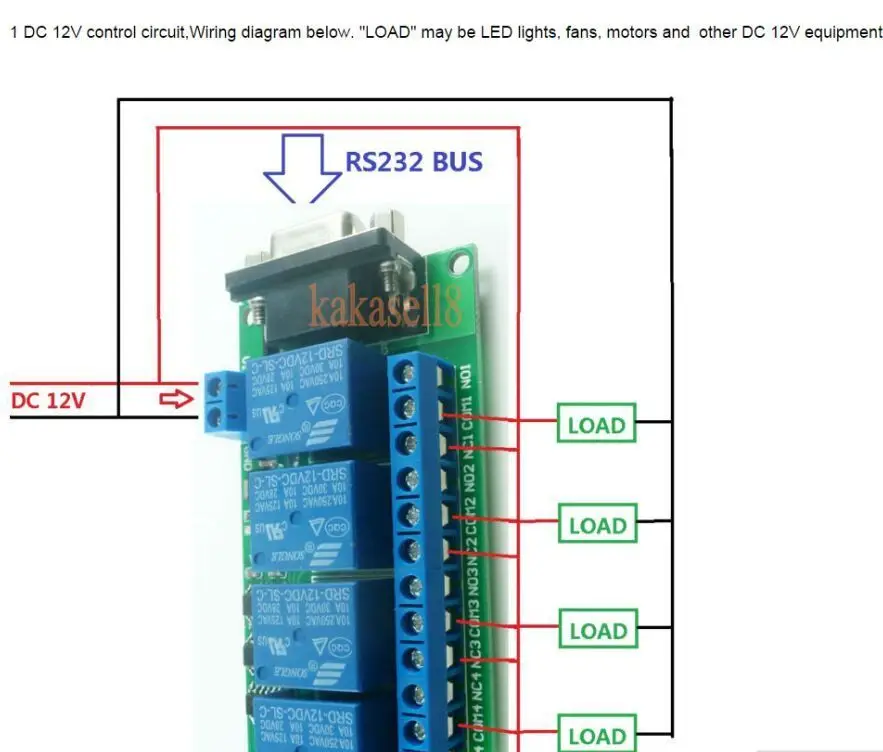

  4-Канальный Релейный модуль; Мощность Входное напряжение: DC 12V (8,5-13,5 V). Ток в режиме ожидания (все реле закрыты) 18 мА, 1 реле 50 мА, 2 реле 81ма, 3 реле открытые 110 мА, 4 реле открытые 140 мА Реле управления последовательными портами ПК RS232; Индикатор питания: Светодиодный индикатор; Выходная индикация: релейный выход с светодиодный индикатором, легко увидеть рабочее состояние реле; Протокол связи: протокол UART, скорость передачи данных 9600kpbs, 8 бит данных, один стоп бит, отсутствие паритета. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных. Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп бит, нет четности. Каждая рамка данных содержит восемь байт. Размер: 90 мм * 47 мм * 19 мм Вес: 62 г Загрузить информацию по следующей ссылке /1drv.ms/1R6Sxvg 1 команды управления: 1. Состояние чтения (чтение satus реле (вкл/выкл) 55 56 00 00 00 00 AB 2. Открыть реле (выполните эту команду, открыть реле, COM подключить к NO) Канал 1 : 55 56 00 00 00 01 01 AD Канал 2 : 55 56 00 00 00 02 01 AE Канал 3 : 55 56 00 00 00 03 01 AF Канал 4 : 55 56 00 00 00 04 01 B0 3. Закрыть реле (выполните эту команду, закройте реле, отключите COM, и COM Подключите к NC) Канал 1 : 55 56 00 00 00 01 02 AE Канал 2 : 55 56 00 00 00 02 02 AF Канал 3 : 55 56 00 00 00 03 02 B0 Канал 4 : 55 56 00 00 00 04 02 B1 4. Переключение реле (разворот статуса реле, если COM подключится к NO, эти команды отключат COM к NO и обратят COM к NC и наоборот) Канал 1 : 55 56 00 00 00 01 03 AF Канал 2 : 55 56 00 00 00 02 03 B0 Канал 3 : 55 56 00 00 00 03 03 B1 Канал 4 : 55 56 00 00 00 04 03 B2 5. Мгновенное реле (COM подключение к NO, отключение после 200 мс) Канал 1 : 55 56 00 00 00 01 04 B0 Канал 2 : 55 56 00 00 00 02 04 B1 Канал 3 : 55 56 00 00 00 03 04 B2 Канал 4 : 55 56 00 00 00 04 04 B3 6. Блокировка реле Канал 1 : 55 56 00 00 00 01 05 B1 Канал 2 : 55 56 00 00 00 02 05 B2 Канал 3 : 55 56 00 00 00 03 05 B3 Канал 4 : 55 56 00 00 00 04 05 B4 После того, как выдаст команду, будет иметь известность о возврате, 7-й байт известности о возврате означает Сатус realy 2 команды возврата 1. Открыть реле возврата (вернуть эту команду, означает COM подключение к NO) Канал 1 : 33 3C 00 00 00 01 01 71 Канал 2 : 33 3C 00 00 00 02 01 72 Канал 3 : 33 3C 00 00 00 03 01 73 Канал 4 : 33 3C 00 00 00 04 01 74 2. Обратное реле закрывает (возврат этой команды означает, что COM отключение нет, и COM подключение к NC) Канал 1 : 33 3C 00 00 00 01 02 72 Канал 2 : 33 3C 00 00 00 02 73 Канал 3 : 33 3C 00 00 00 03 02 74 Канал 4 : 33 3C 00 00 00 04 02 75   Применение
Пульт дистанционного управления, система дистанционного измерения;
Беспроводной счетчик ; Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа;
Система идентификации ;
Сбор данных;
Бытовая техника ;
Интеллектуальная бытовая техника;
Система мониторинга ребенка;
