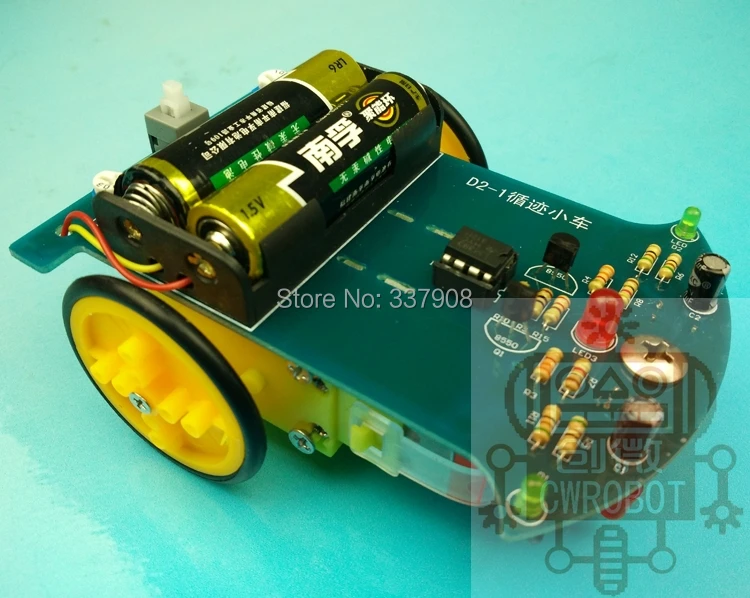

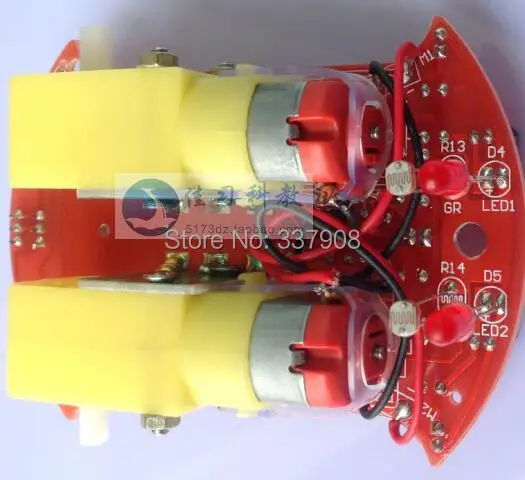

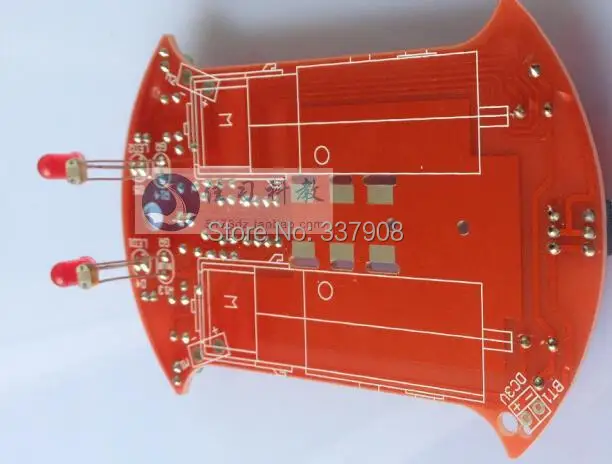

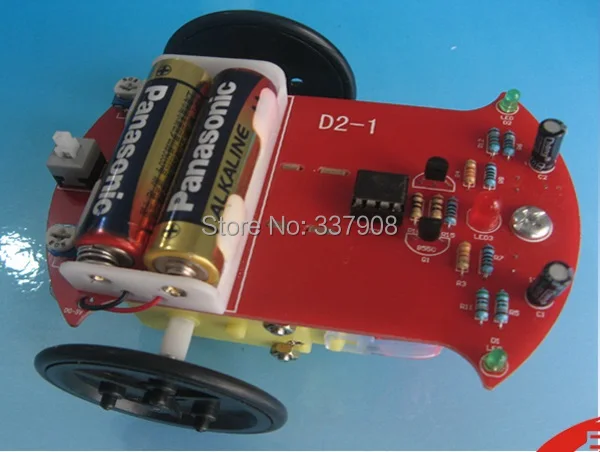

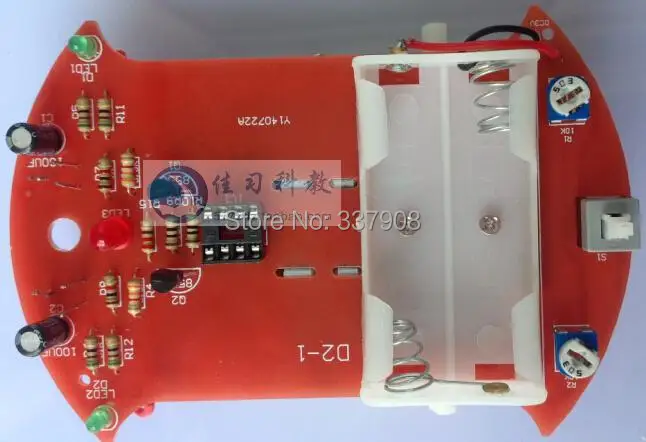

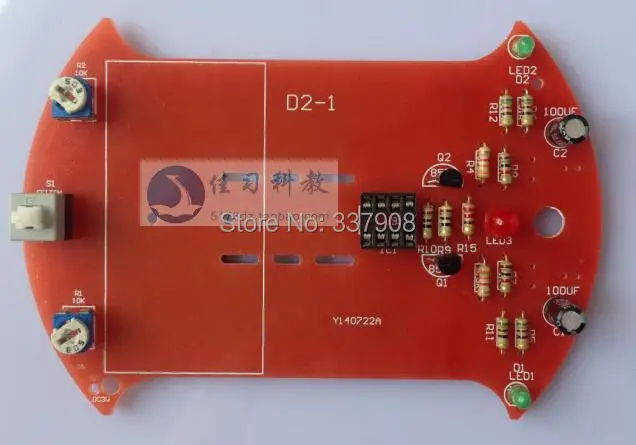

Аналоговая схема автоматическое интеллектуальное отслеживание Автомобильный

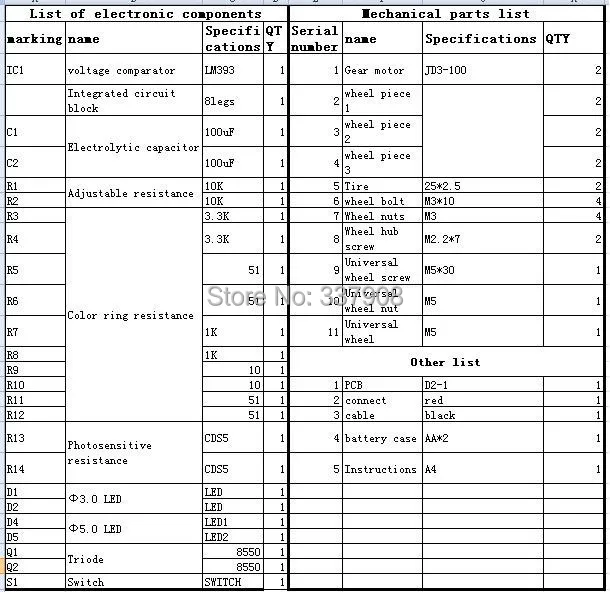

Характеристики

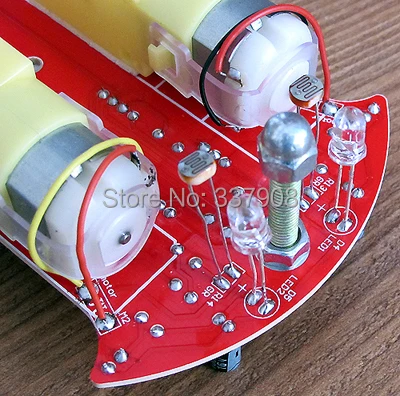

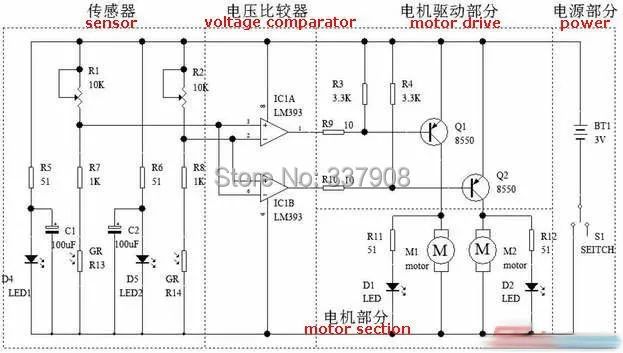

Примечание: посетите эту веб-страницу с помощью компьютера, вы можете посмотреть видео о тестировании готовой продукции. Это набор DIY, а не готовый продукт, поэтому вам нужно собрать и отладить для использования. И батарейки в комплект не входят. Спасибо. Принцип работы: LM393 предназначен для сравнения двух фоточувствительных сопротивлений, когда Дисбаланс (например, боковое давление черной подиумной полосы) он может немедленно контролировать один двигатель останавливает работу, другой боковой двигатель продолжает работать, чтобы автомобиль мог изменить направление, вернуться в нужное направление, весь процесс-управление замкнутым контуром, С быстрым и чувствительным контролем. Фоточувствительный устройства Это светочувствительное сопротивление может обнаруживать интенсивность внешнего светильник, чем сильнее наружный светильник, тем меньше сопротивление фоточувствительного резистора; Чем слабее внешний светильник, тем выше сопротивление. Когда красный светодиодный светильник проецируется на белую область и черную подиумную полосу, потому что скорость отражения отличается, Значение сопротивления светочувствительного сопротивления будет иметь явную разницу для последующего контроля цепи. D2-1 автоматический интеллектуальный электронный набор для отслеживания автомобиля 1,1. Предисловие Спасибо за покупку D2-1 автоматического интеллектуального автомобильного электронного набора для отслеживания. Этот набор дает предварительное понимание принципа автоматического управления и технологии. Мы надеемся, что вы найдете полезные знания и навыки в средней школе и заложить хорошую основу для дальнейшего обучения после. Когда DIY этот продукт, пожалуйста, сборка в соответствии с требованиями спецификации, чтобы правильно использовать этот продукт. 2,1. Прайс-лист 3,1 схематичный рисунок 4,1. Инструкция по сборке 4.1.1 схема сборки 1. В соответствии с идентификатором схема и схема, в свою очередь, цвет-кольцо резистора, 8-pin IC сиденье, переключатель, регулируемое сопротивление, Триод, электролитические конденсаторы, светодиодный светильник Ø3.0 приварен к монтажной плате. Примечание: направление ИС не является неправильным. В дополнение к облегчению отладки чип не установлен в это время. 2. Установите батарейный блок на печатную плату в соответствии с резьбовое отверстие на печатной плате и идентификатором положения. Обратите внимание на то, что блок питания не является противополярным, как правило, красный провод к положительному полюсу источника питания. 3. Лицевая сторона монтажной платы, универсальный Винт Колеса проходит через отверстие, и зафиксировать универсальную гайку колеса и универсальное колесо и затянуть. 4. Монтажная плата снизу вверх, в соответствии с идентификатором платы, сварит и фоточувствительное сопротивление на плате. Убедитесь, что расстояние между светодиодный/фоточувствительным сопротивлением и универсальной сферической поверхностью колеса составляет около 5 мм. 5. Установите 2 батарейки АА в батарейном ящике, переключитесь в положение «ON», 2 светодиодный s датчика должен быть светильник, если не светильник, вы, возможно, обратный Ø5.0 светодиодный полярность сварки, пожалуйста, поверните полярность. После того, как тест прошел успешно, переключитесь на кнопку «OFF» для поддержки. 4.1.2 изделиям, прошедшим механическую обработку в сборе 1. Установите шину на колесо. 2. Используя винт ступицы колеса, закрепите колесо на валу двигателя. 3. Разделите соединительные провода на 2 части, затем сварите на 2 зубчатых двигателях для использования. 4. В соответствии с идентификатором печатной платы вставьте двигатель на печатную плату. 5. В соответствии с идентификатором, сварите провод двигателя в монтажной плате. 4.1.3 отладка транспортного средства/испытания 1. Тест цепи постоянного тока: Установите переключатель в положение «ON», подключите pin 1,4,7 8-ногу IC, мотор-редуктор направляет вращения, В противном случае Замените положение провода свинца в соответствующем двигателе. Если двигатель не поворачивается, пожалуйста, проверьте, не является ли транзистор неправильным, и транзистор базовый резистор (10 Ом) верен. 2. Выключите питание, вставьте LM393 чип в 8 pin IC сиденье, после включения питания регулировки регулируемые сопротивление, убедитесь, что автомобиль находится в черной подиумной полосе и не выходит из черной подиумной полосы. Черный взлетно-посадочной полосы на обратной стороне руководство по эксплуатации, или вы можете также использовать черная изоляционная лента, 1,5 мм-2 мм шириной с взлетно-посадочной полосы.
