Характеристики

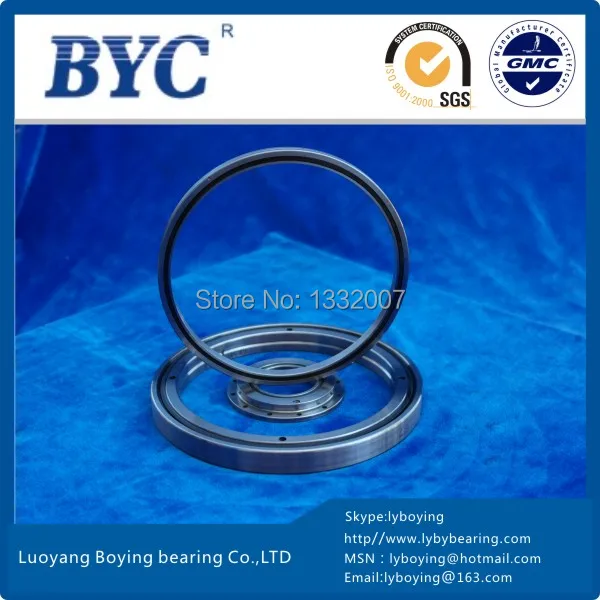

RA18013Скрещенный роликовый подшипник | Роботизированный ручной подшипник | 180*206*13 мм| Крошечные подшипники
(Разделяемый внешний тип кольца для внутреннего вращения кольца)
На основе модели серии RB Эта модель является легким и компактным типом с тонкими возможными внутренними и внешними кольцами.Подшипники поперечного ролика серии RAОптимально для места, где требуется снижение веса и уменьшение размера, например, для ручного вращающегося блока роботов и манипуляторов.
Серия RA Скрещенные роликовые подшипники:
RA10008 RA11008 RA12008 RA13008RA14008RA15008 RA16013 RA17013 RA18013 RA19013 RA20013
| Диаметр вала (Мм) |
Identifi-катион номер |
Основные размеры |
Высота плеча |
Базовая номинальная нагрузка (радиальная) |
Вес |
|||||||
| Внутреннее кольцо d (мм) |
Наружное кольцо D (мм) |
Шаг ролика Диаметр круга Dp (мм) |
Ширина B B1 (Мм) |
Смазывать отверстие & Phi; |
Фаска R (мин) |
Ds |
Dh |
C КН |
C0 КН |
Кг |
||
| 100 |
RA10008 |
100 |
116 |
107 |
8 |
1 |
0,5 |
103,5 |
110,5 |
7,15 |
13,9 |
0,14 |
| 110 |
RA11008 |
110 |
126 |
117 |
8 |
1 |
0,5 |
113,5 |
120,5 |
7,45 |
15 |
0,15 |
| 120 |
RA12008 |
120 |
136 |
127 |
8 |
1 |
0,5 |
123,5 |
130,5 |
7,84 |
16,5 |
0,17 |
| 130 |
RA13008 |
130 |
146 |
137 |
8 |
1 |
0,5 |
133,5 |
140,5 |
7,94 |
17,6 |
0,18 |
| 140 |
RA14008 |
140 |
156 |
147 |
8 |
1 |
0,5 |
143,5 |
150,5 |
8,33 |
19,1 |
0,19 |
| 150 |
RA15008 |
150 |
166 |
157 |
8 |
1 |
0,5 |
153,5 |
160,5 |
8,82 |
20,6 |
0,2 |
| 160 |
RA16013 |
160 |
186 |
172 |
13 |
1 |
0,5 |
165 |
179 |
23,3 |
44,9 |
0,59 |
| 170 |
RA17013 |
170 |
196 |
182 |
13 |
2 |
0,8 |
175 |
189 |
23,5 |
46,5 |
0,64 |
| 180 |
RA18013 |
180 |
206 |
192 |
13 |
2 |
0,8 |
185 |
199 |
24,5 |
49,8 |
0,68 |
| 190 |
RA19013 |
190 |
216 |
202 |
13 |
2 |
0,8 |
195 |
209 |
24,9 |
51,5 |
0,69 |
| 200 |
RA20013 |
200 |
226 |
212 |
13 |
2 |
0,8 |
205 |
219 |
25,8 |
54,7 |
0,71 |
Структура характеристикиRA18013 Скрещенный роликовый подшипник:
Вращение точность:
Прокладка фиксатор фитинг средиПоперечные ролики предотвращают перекосы роликов и вращение крутящего момента от увеличения из-за трения между роликами. В отличие от обычных типов с использованием стальных листовых фиксаторов,RA18013 Перекрестный роликовый подшипникНе вызывает смещения или блокировки роликов и обеспечивает стабильный крутящий момент вращения. Так как наружные кольца предназначены для разделения, зазор подшипника можно отрегулировать. Кроме того, высокая точность вращения обеспечивается за счет регулировки зазора подшипника для обеспечения предварительной нагрузки.
Применение характеристики
Наружные кольца, которые являются разделяемыми, защищеныRA18013Перекрестный роликовый подшипникКорпус после установки роликов и фиксаторов прокладки. Эта процедура предотвращает разделение колец друг от друга. Таким образом, легко обрабатывать кольца при установке этого типа.
Установка процесс производства:
1. Тщательно очистите корпус и другие части, которые должны быть установлены, и проверьте, требуется ли Удаление заусенцев.
2. С тех пор, какПерекрестный роликовый подшипникЯвляется тонкостенным типом подшипника и поэтому имеет склонность к неправильной выровненности, когда он установлен, в чехол этой ситуации, постепенно вверните продукт в корпус или на вал, мягко Ударив его Пластиковым Молотком, сохраняя продукт горизонтальным. Будьте внимательны, продолжайте молотить до тех пор, пока он полностью не свяжется с исходной поверхностью.
3. Поместите прижимной фланец наПерекрестный роликовый подшипник. Несколько раз откалывайте фланец, чтобы соответствовать отверстиям для болтов.
4. Вставьте прижимные болты в отверстия. Вручную поверните болты и убедитесь, что они не отображают перекосов, вызванных неправильным выравниванием отверстий.
