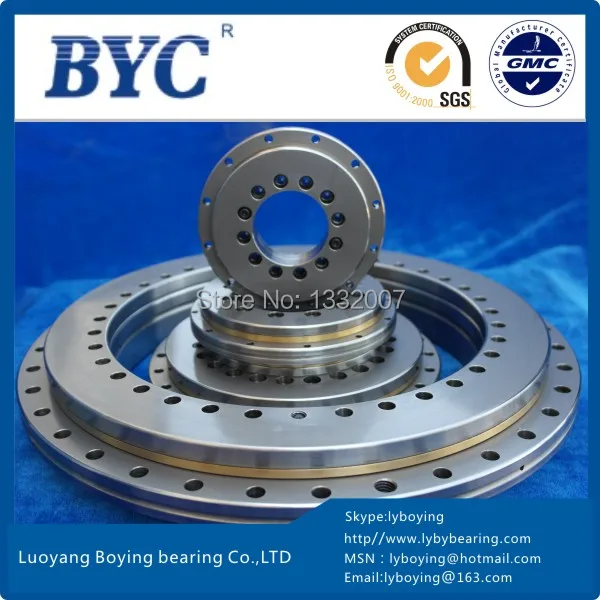

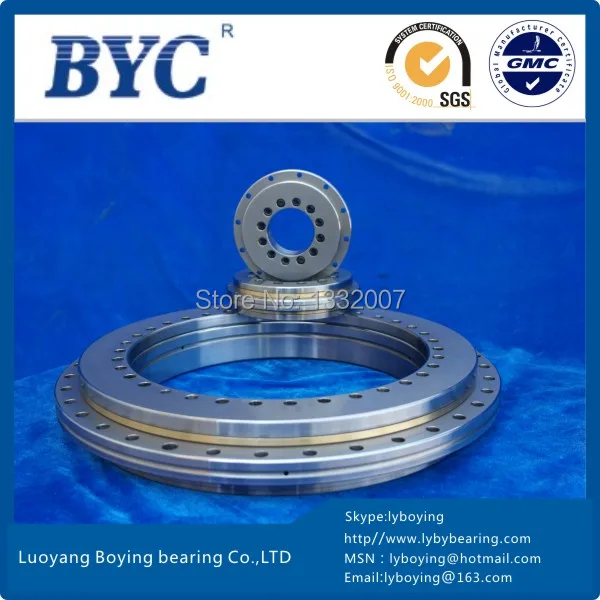

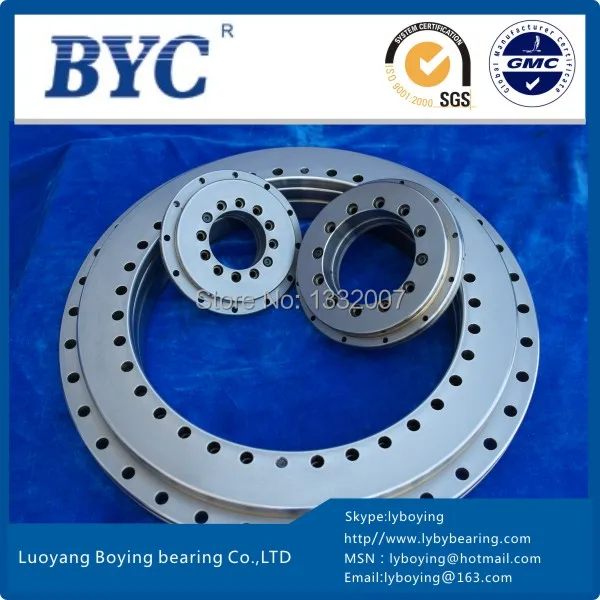

YRT580 поворотный Настольный подшипник|580*750*90 мм| Подшипник Luoyang BYC|Подшипники вращающегося стола для станка с ЧПУ
YRT580Подшипник вращающегося столаСостоит из упорной/радиальной шайбы корпуса, упорной/радиальной шайбы вала, упорной шайбы, двух осевых игольчатых роликов и клеток в сборе и группы радиальных цилиндрических роликов. Шайба корпуса и шайба вала имеют равномерно распределенный Монтажный болт. Этот вид подшипников (YRT580) Имеют высокую осевую нагрузку и радиальную нагрузку, а также высокую наклонную жесткость и высокую точность.YRT580 Может использоваться для станка и других высокоточных машин вращающегося стола или поднабора, а также используется для патрона, измерительных приборов, испытательного оборудования и конфигурации вращающегося стола.
| Тип подшипника | Размеры границы | Крепежные отверстия | ||||||||||||
| d | D | H | H1 | C | D1 | J | J1 | Внутреннее кольцо | Внешнее кольцо | |||||
| Единица измерения: мм |
D1 | D2 | a | Количество | D3 | Количество | ||||||||
| Мм | Мм | |||||||||||||
| YRT325 | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 9,3 | 15 | 8,2 | 34 | 9,3 | 33 |
| YRT395 | 395 | 525 | 65 | 42,5 | 20 | 486 | 415 | 505 | 9,3 | 15 | 8,2 | 46 | 9,3 | 45 |
| YRT460 | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 9,3 | 15 | 8,2 | 46 | 9,3 | 45 |
| YRT580 | 580 | 750 | 90 | 60 | 30 | 700 | 610 | 720 | 11,4 | 18 | 11 | 46 | 11,4 | 42 |
| YRT650 | 650 | 870 | 122 | 78 | 34 | 800 | 680 | 830 | 14 | 20 | 13 | 46 | 14 | 42 |
| YRT850 | 850 | 1095 | 124 | 80,5 | 37 | 1018 | 890 | 1055 | 18 | 26 | 17 | 58 | 18 | 54 |
| YRT950 | 950 | 1200 | 132 | 86 | 40 | 1130 | 990 | 1160 | 18 | 26 | 17 | 58 | 18 | 54 |
| YRT1030 | 1030 | 1300 | 145 | 92,5 | 40 | 1215 | 1075 | 1255 | 18 | 26 | 17 | 60 | 18 | 66 |
Высокая точность YRT поворотные настольные подшипники, YRT серии, YRTS серии, YRTM серии, ZKLDF серии. Точность достигает P5/P4/P2, начиная от 50 мм --- 1300 мм
Дизайн и установка дляYRT580:
Структура с требованиями, показанными на рис. 1
Удерживающие винты защищают компоненты подшипника во время транспортировки. Для более легкой установки подшипника винты должны быть ослаблены перед установкой, и снова закреплены или заменены установочными винтами после установки.
L-образное кольцо может быть оснащено неподдерживаемым или поддерживаемым кольцом.
A) без поддерживаемого кольца тип подшипникаYRT580
B) с поддерживаемым кольцом, тип подшипникаYRT580-VSP. И вся поверхность l-секции должна быть поддержана.
Монтажные силы должны быть применены только к thYRT580ГнильШариковый подшипникКольцо, которое необходимо установить, никогда не проходит через подвижные элементы.
Затяните крепежные винты в перекрещивании с помощью динамометрического ключа (см. Рис. 2).
Дон'T отдельные или взаимозаменяемые компоненты подшипника во время установки и демонтажа.
Крутящий момент пускового трения может быть в 3-3,5 раза выше значения крутящего момента трения в таблицах размеров.
