Характеристики

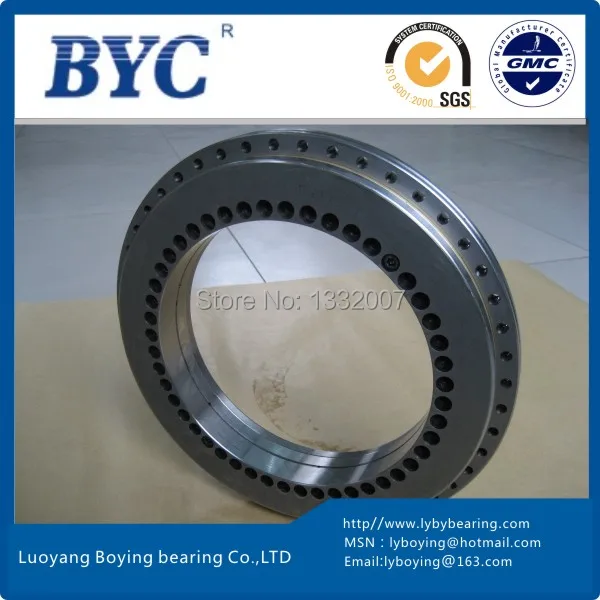

YRT120Подшипник вращающегося стола|120*210*40 мм | Высокая точность |Подшипники вращающегося стола для станка с ЧПУ
YRT120Подшипник роторного стола состоит из омывателя тяги/радиального корпуса, омывателя тяги/радиального вала, омывателя тяги, двух осевых игольчатых роликов и клетчатых узлов и группы радиальных цилиндрических роликов. Шайба корпуса и шайба вала имеют равномерно распределенный Монтажный болт. Этот вид подшипников (YRT120 ) Имеют высокую осевую нагрузку и радиальную нагрузку, а также высокую наклонную жесткость и высокую точность.YRT120 Может использоваться для станка и других высокоточных машин вращающегося стола или поднабора, а также используется для патрона, измерительных приборов, испытательного оборудования и конфигурации вращающегося стола.
| Тип подшипника | Размеры границы | Крепежные отверстия | ||||||||||||
| d | D | H | H1 | C | D1 | J | J1 | Внутреннее кольцо | Внешнее кольцо | |||||
| Единица измерения: мм |
D1 | D2 | a | Количество | D3 | Количество | ||||||||
| Мм | Мм | |||||||||||||
| YRT50 | 50 | 126 | 30 | 20 | 10 | 105 | 63 | 116 | 5,6 | - | - | 10 | 5,6 | 12 |
| YRT80 | 80 | 146 | 35 | 23,35 | 12 | 130 | 92 | 138 | 5,6 | 10 | 4. | 10 | 4,6 | 12 |
| YRT100 | 100 | 185 | 38 | 25 | 12 | 160 | 112 | 170 | 5,6 | 10 | 5,4 | 16 | 5,6 | 15 |
| YRT120 | 120 | 210 | 40 | 26 | 12 | 184 | 135 | 195 | 7 | 11 | 6,2 | 22 | 7 | 21 |
| YRT150 | 150 | 240 | 40 | 26 | 12 | 214 | 165 | 225 | 7 | 11 | 6,2 | 34 | 7 | 33 |
| YRT180 | 180 | 280 | 43 | 29 | 15 | 244 | 194 | 260 | 7 | 11 | 6,2 | 46 | 7 | 45 |
| YRT200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 7 | 11 | 6,2 | 46 | 7 | 45 |
| YRT260 | 260 | 385 | 55 | 36,5 | 18 | 345 | 280 | 365 | 9,3 | 15 | 8,2 | 34 | 9,3 | 33 |
Высокоточные поворотные настольные подшипники YRT, серии YRT, серии YRTS, серии YRTM, серии ZKLDF.
YRT50 ,YRT80YRT100,YRT120, YRT150, YRT180, YRT200, YRT260, YRT325, YRT460, YRT поворотный стол серии YRT:
YRT580, YRT650, YRT850, YRT950, YRT1030
Высокая точность YRT поворотные настольные подшипники, YRT серии, YRTS серии, YRTM серии, ZKLDF серии. Точность достигает P5/P4/P2, начиная от 50 мм --- 1300 мм
Дизайн и установка для YRT120 :
Структура с требованиями, показанными на рис. 1
Удерживающие винты защищают компоненты подшипника во время транспортировки. Для более легкой установки подшипника винты должны быть ослаблены перед установкой, и снова закреплены или заменены установочными винтами после установки.
L-образное кольцо может быть оснащено неподдерживаемым или поддерживаемым кольцом.
A) без поддерживаемого кольца тип подшипникаYRT120 .
B) с поддерживаемым кольцом, тип подшипникаYRT120 -VSP. И вся поверхность l-секции должна быть поддержана.
Монтажные силы должны быть применены только к thYRT120 Подшипник вращающегося столаКольцо, которое необходимо установить, никогда не проходит через подвижные элементы.
Затяните крепежные винты в перекрещивании с помощью динамометрического ключа (см. Рис. 2).
Дон'T отдельные или взаимозаменяемые компоненты подшипника во время установки и демонтажа.
Крутящий момент пускового трения может быть в 3-3,5 раза выше значения крутящего момента трения в таблицах размеров.
