Характеристики
Описание
7 дюймов 800*480 многоцветный графический ЖК-дисплей, с резистивным сенсорным экраном
Особенности
- Встроенный 10Кб символьный rom с размером шрифта 8x16 точек и поддерживающими символами ISO/IEC 8859 -1/2/3/4
- Блок переключения передач (BTE) поддерживает функцию 2D, совместимую с функцией 2D BitBLT
- Встроенный геометрический двигатель скорости
- Программируемый шрифт записи курсор
- 32x32 пикселей функция графического курсора
- Мощная функция прокрутки для вертикального или горизонтального направления
- Функция расширения шрифта X1, X2, X3, X4 для горизонтального/вертикального направления
- Функция вертикального поворота шрифта
- 256 пользовательских символов с 8x16 точек
Основные параметры
| ЖК-дисплей Тип | TFT |
|---|---|
| Интерфейс | Серии 8080 интерфейс |
| ЖК-дисплей контроллер | RA8875 |
| Touch Тип панели | Резистивный |
| Цвет глубина | 256/16 К |
| Подсветка | Светодиодный |
| Размер дисплея (мм) | 154,08 (Ш) × 85,92 (ч) |
| Точка Pitch (мм) | 0,0642 (Ш) × 0,1790 (ч) |
| Соотношение сторон | 8: 5 |
| Разрешение | 800*480 (пиксель) |
| Питание | 3,0 В ~ 3,6 В |
| Подсветка ток | TBD |
| Рабочая температура. (°с) | TBD |

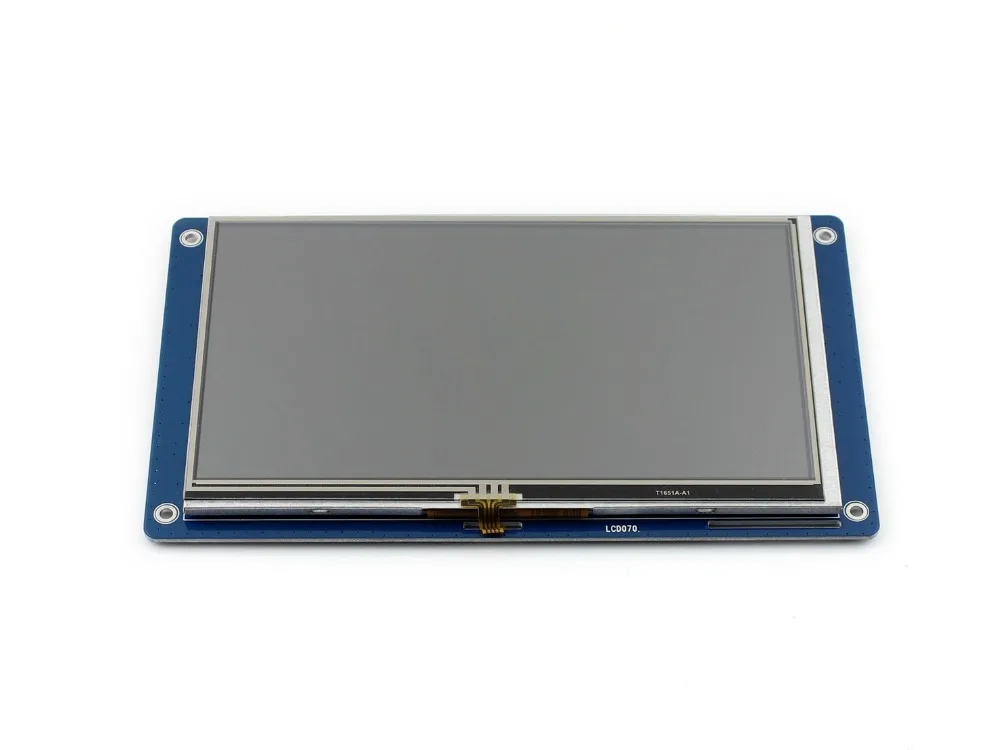

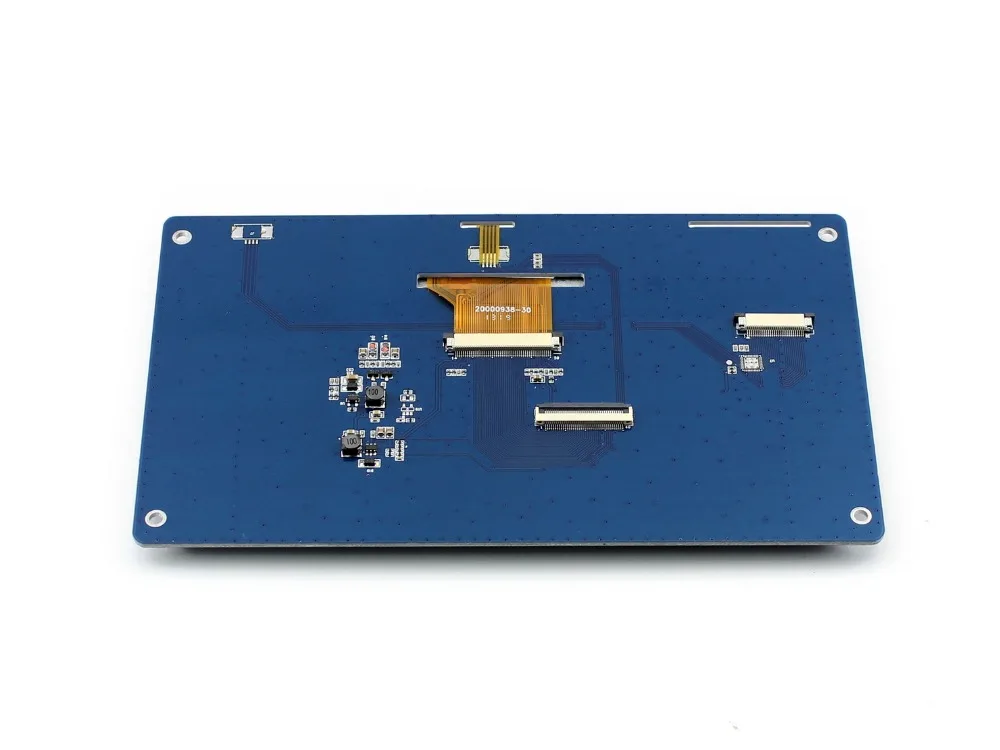

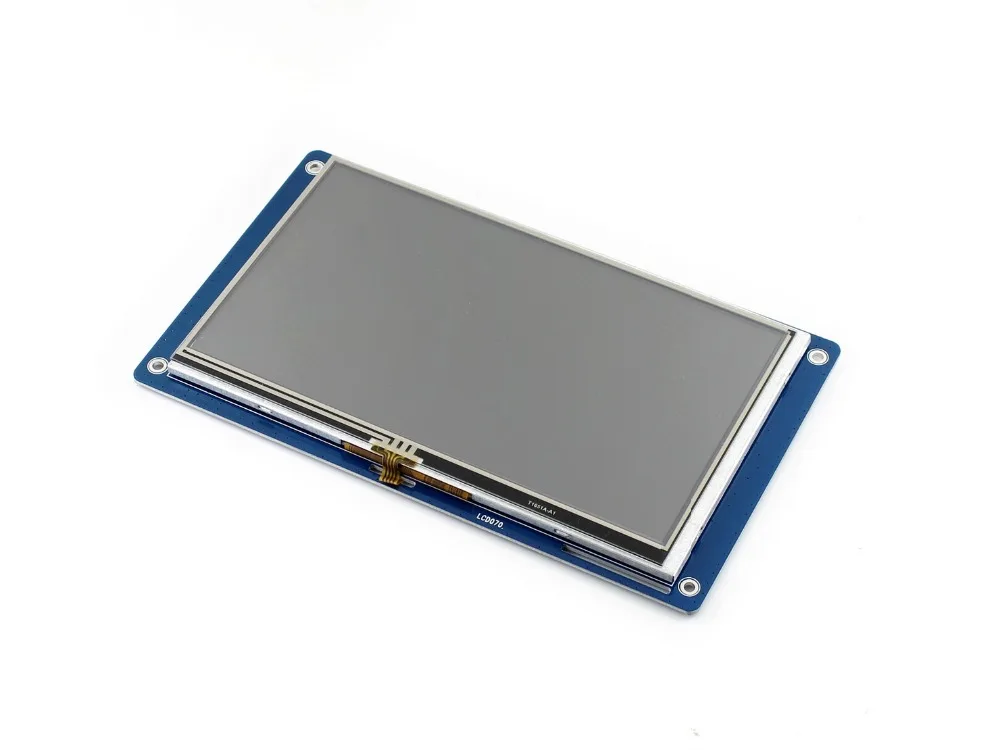

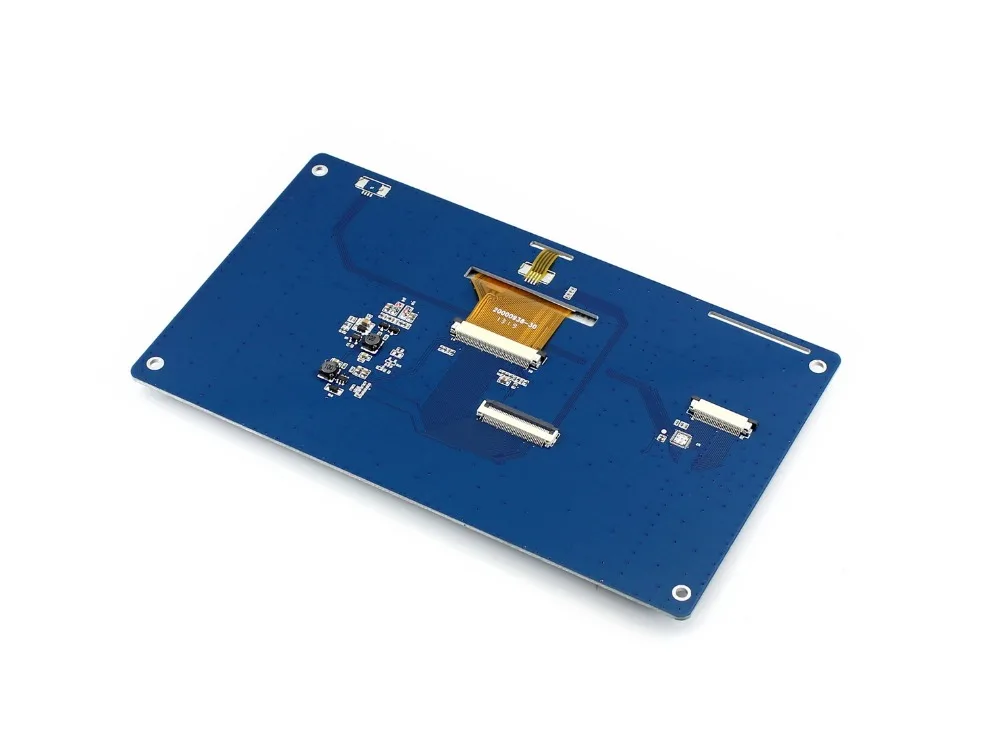

Фотографии
Интерфейс определение
| Контактный нет. | Символ | Описание | Тип | Функция |
|---|---|---|---|---|
| 1 | Утвержденная- | Подсветка отрицательный | Вход | Минус-минус, подключается к GND или PWM control |
| 2 | VLED + | Подсветка положительный | Вход | Подсветка позитивная, 5 В типичная |
| 3 | GND | Дорожный | Вход | Дорожный |
| 4 | VCC | Мощность питания | Вход | Блок питания, 3,3 В |
| 5 | R0 | Вывод данных | Вход | Красный данных |
| 6 | R1 | |||
| 7 | R2 | |||
| 8 | R3 | |||
| 9 | R4 | |||
| 10 | R5 | |||
| 11 | R6 | |||
| 12 | R7 | |||
| 13 | G0 | Вывод данных | Вход | Зеленый данных |
| 14 | G1 | |||
| 15 | G2 | |||
| 16 | G3 | |||
| 17 | G4 | |||
| 18 | G5 | |||
| 19 | G6 | |||
| 20 | G7 | |||
| 21 | B0 | Вывод данных | Вход | Синий данных |
| 22 | B1 | |||
| 23 | B2 | |||
| 24 | B3 | |||
| 25 | B4 | |||
| 26 | B5 | |||
| 27 | B6 | |||
| 28 | B7 | |||
| 29 | GND | Дорожный | Вход | GND |
| 30 | DCLK | ЖК-дисплей часы | Вход | ЖК-дисплей Тактового Сигнала |
| 31 | DISP | Включить управление подсветкой | Вход | Обычно подключается к VCC |
| 32 | HSYNC | Горизонтальные синхронизации | Вход | Горизонтальные синхронный входного сигнала |
| 33 | VSYNC | Вертикальная синхронизация | Вход | Вертикальный синхронный входного сигнала |
| 34 | DE | Управление выбор режима | Вход | DE = 0: режим синхронизации DE = 1: режим DE |
| 35 | NC | |||
| 36 | GND | Дорожный | Вход | GND |
| 37 | X + | Сенсорный экран X + | Выход | Резистивный сенсорный экран X + аналоговый выход |
| 38 | Y- | Сенсорный экран Y- | Выход | Резистивный сенсорный экран Y-аналоговый выход |
| 39 | X- | Сенсорный экран X- | Выход | Резистивный сенсорный экран X-аналоговый выход |
| 40 | Y + | Сенсорный экран Y + | Выход | Резистивный сенсорный экран Y + аналоговый выход |
Загрузки
Ресурсов развития:Имеющиеся и т. д.
Wiki: Www.waveshare.com/wiki/7inch_Resistive_Touch_LCD

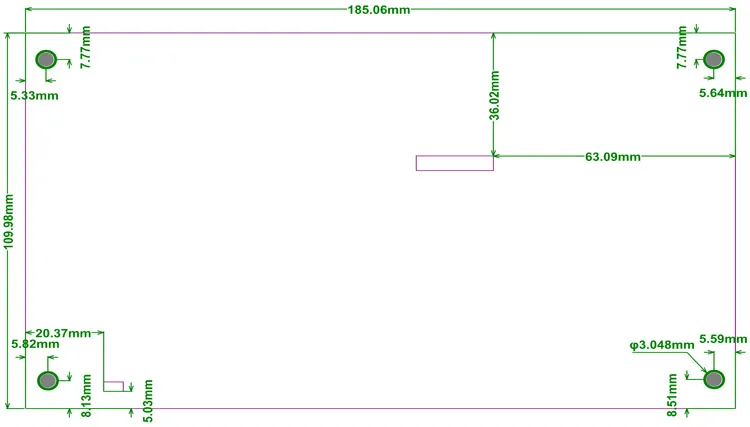

Внешние размеры
Совместимость
Данный товар совместим со следующими продуктами:
- DVK521
- DVK530
- Open4357-C
- X210ii
Руководство по выбору
| PartNumber | Touch Тип панели | Разрешение | ЖК-дисплей данных Интерфейс | Сенсорный контроллер | Для Применение с |
|---|---|---|---|---|---|
| 7-дюймовый резистивный сенсорный ЖК-дисплей | Резистивный | 800x480 | 24PIN RGB | Ни один | MCU с ЖК-контроллером и АЦП |
| 7-дюймовый резистивный сенсорный ЖК-дисплей (C) | Резистивный | 800x480 | 16PIN | Встроенный RA8875 | MCU без ЖК-дисплей контроллер |
| 7-дюймовый емкостный сенсорный ЖК-дисплей | Емкостный | 800x480 | 24PIN RGB | FT5206GE1 | MCU с ЖК-дисплей контроллер |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (C) | Емкостный | 800x480 | 16PIN | GT811 | MCU без ЖК-дисплей контроллер |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (D) | Емкостный | 1024x600 | 24PIN RGB/LVDS | FT5206GE1 | MCU с ЖК-дисплей контроллер |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (E) | Емкостный | 800x480 | 24PIN RGB | GT811 | MCU с ЖК-дисплей контроллер |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (F) | Емкостный | 1024x600 | 24PIN RGB | GT811 | MCU с ЖК-дисплей контроллер |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (G) | Емкостный | 800x480 | 24PIN RGB | GT911 | MCU с ЖК-дисплей контроллер |
| 10,1 дюймовый емкостный сенсорный ЖК-дисплей (D) | Емкостный | 1024x600 | 24PIN RGB/LVDS | FT5406 | MCU с ЖК-дисплей контроллер |
Посылка содержание
Вес:0,249 кг
- 7-дюймовый резистивный сенсорный ЖК-дисплей × 1
- 40-pin FFC × 1
