Высокоточный мини-рефлектометр OTDR 1550nm GPON Active SC APC/UPC коннектор рефлектометр с

Характеристики

Высокая точность Мини OTDR 1550nm GPON Active SC APC/UPC разъем оптический времени домен рефлектометр 20 дБ 80 км VFL OPM OLS тестер

OTDR

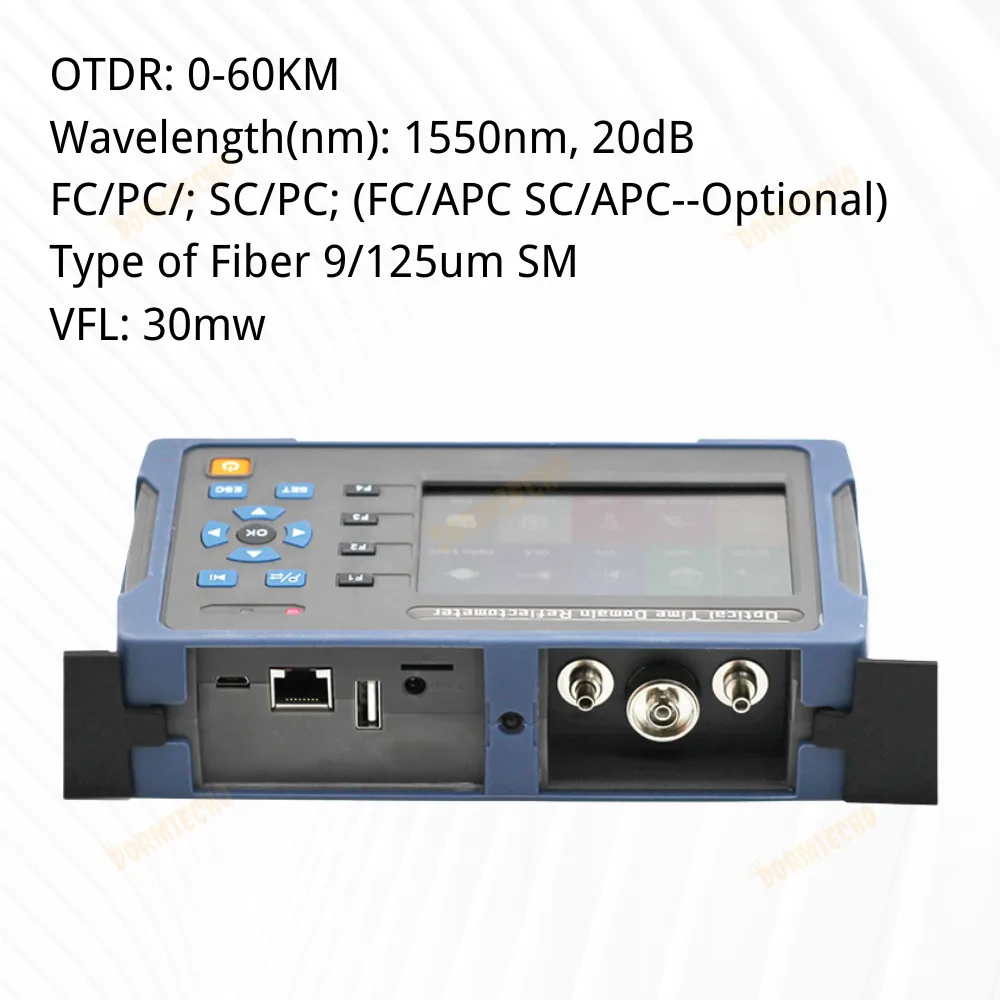

Длина волны (нм) 1550 нм

Динамический диапазон 20 дБ

Расстояние измерения 0-60 км

Тип волокна 9/125um SM

Тип соединителей FC/PC/; SC/PC (FC/APC SC/APC -- опционально)

Пиковое значение лазера> = 30 мВт

Единица измерения/дюйм/миля

Мертвая зона отражения 2 м

Мертвая зонаСобытие затухания 12 м

Расстояние точности

(Событие отражения) около ±(1 м + 2*10(-4)* расстояние)

Хранение записей 200 групп

Визуальный дефектоскоп (VFL)

Длина волны (нм) 650 нм

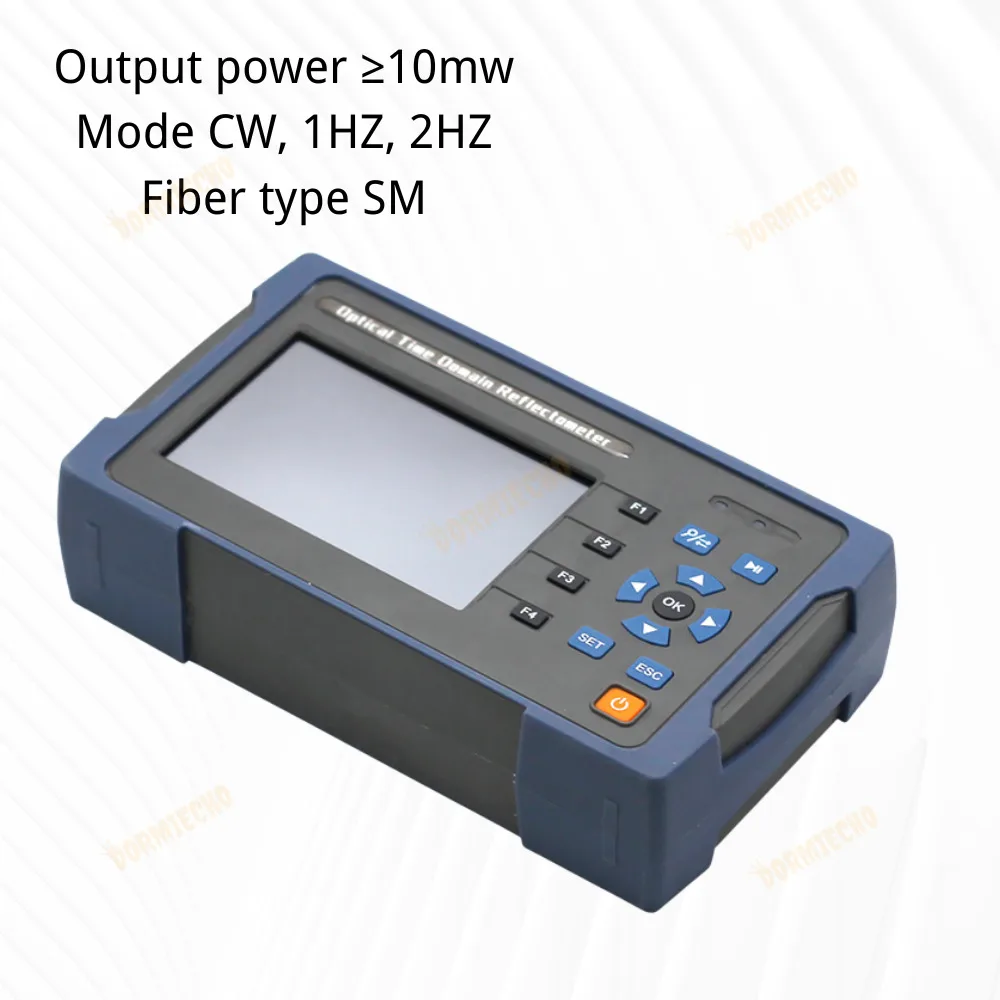

Выходная мощность> = 10 мВт

Режим CW,1 Гц, 2 Гц

Тип Волокна SM

Измеритель оптической мощности

Диапазон измерения дБм-50 ~ + 26 дБм

Диапазон волн (нм) 800 ~ 1650

Детектор InGaAs

Точность <± 3% (-10dBm, 22 ℃)

Линейность разрешения: 0.1%, нелинейность: 0.01dBm

Разъем сменный FC/PC SC/PC ( ST как опционально)

Источник оптического светильник

FP-LD эмиттера

Длина волны (нм) 1550 нм

Разъем FC/PC(SC/ST как опционально)

Выходная мощность ≥-5 дБм

Стабильность выхода (дБм) ± 0,04 @ 20 ℃ @ 15 мин

Модуляция CW/270 Гц/1 кГц/2 кГц

Тип Волокна SM

Оптические потери

Разъем FC/ SC

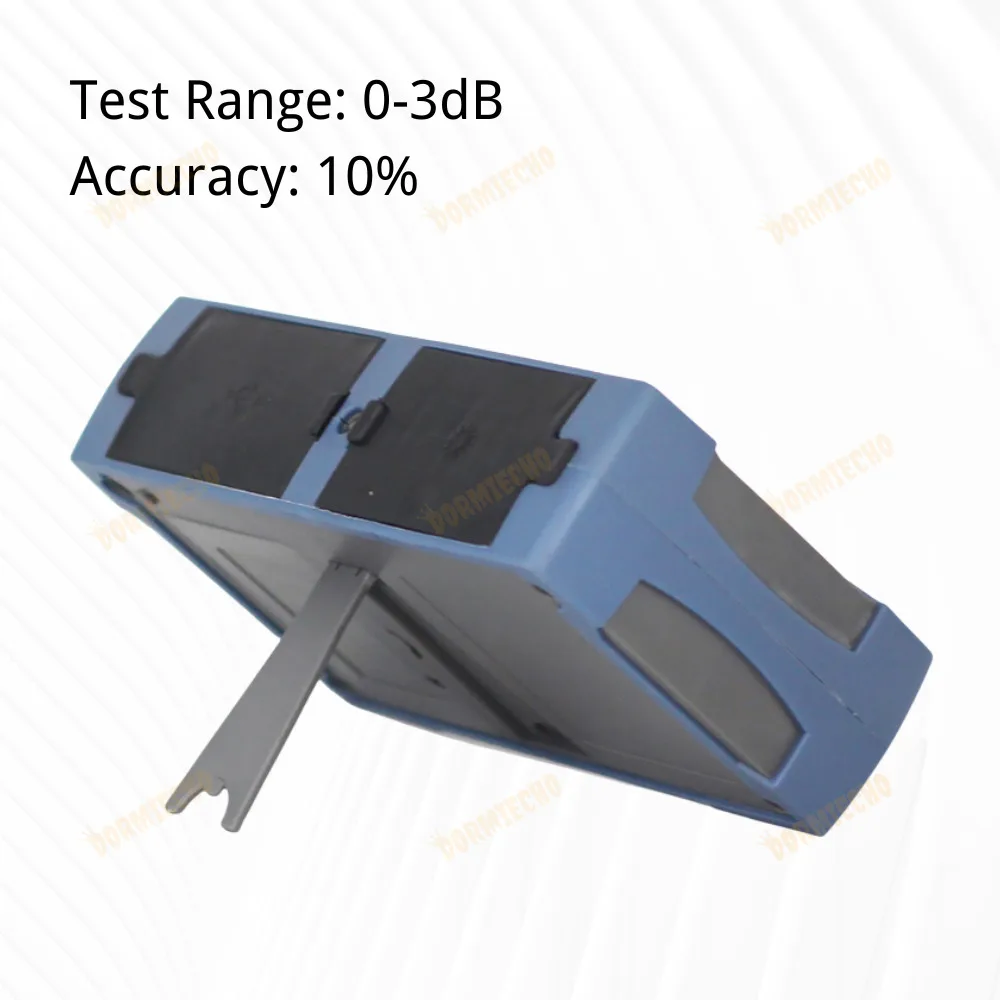

Диапазон испытаний 0-30 дБ

Точность 10%

Прочие ожерелья и подвески

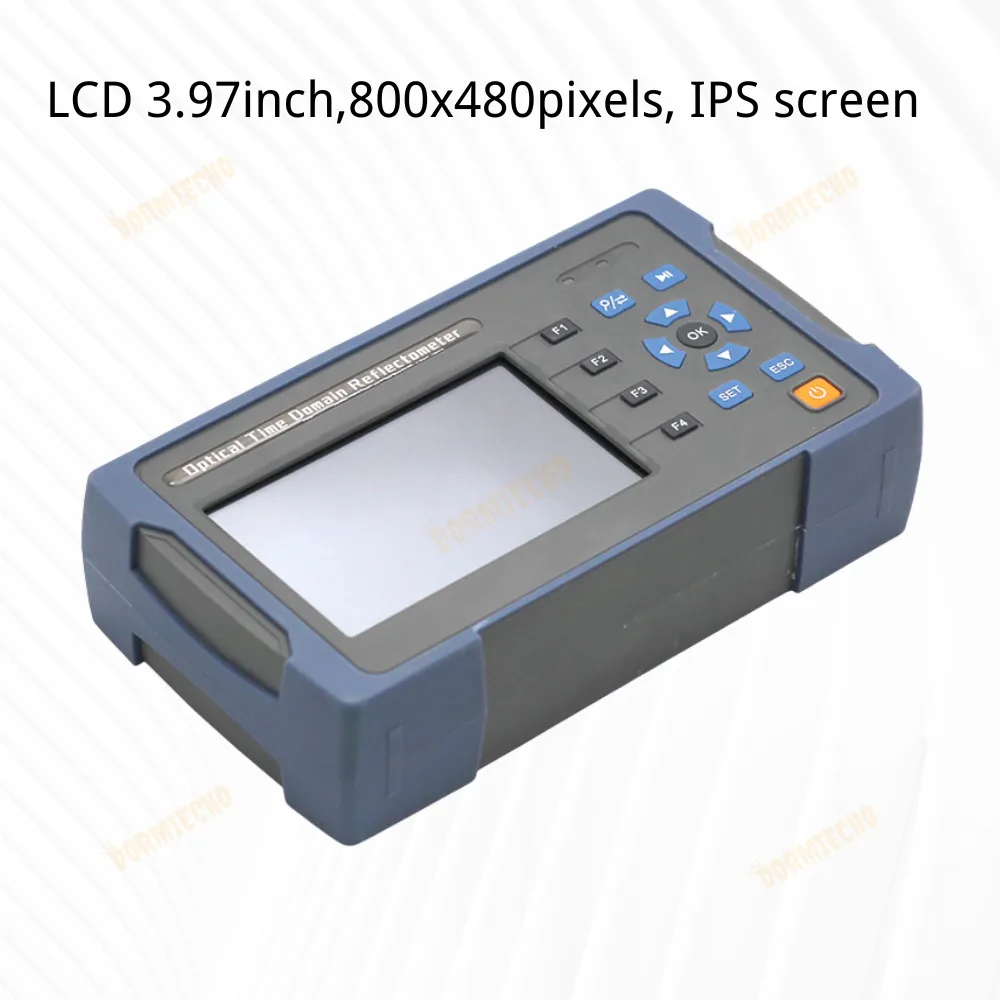

ЖК-дисплей 3,97 дюйма, 800*480 пикселей, IPS экран

Батарея 7,4 V/4400mAH литий-ионный аккумулятор, >5000 тестов

Рабочая температура: -5 ~ 50 ° C, Температура хранения: -10 ~ 60 ° C

Влажность 0 ~ 85% (без конденсации)

Размеры (мм) 190 × 84 × 52

Вес (г) 375

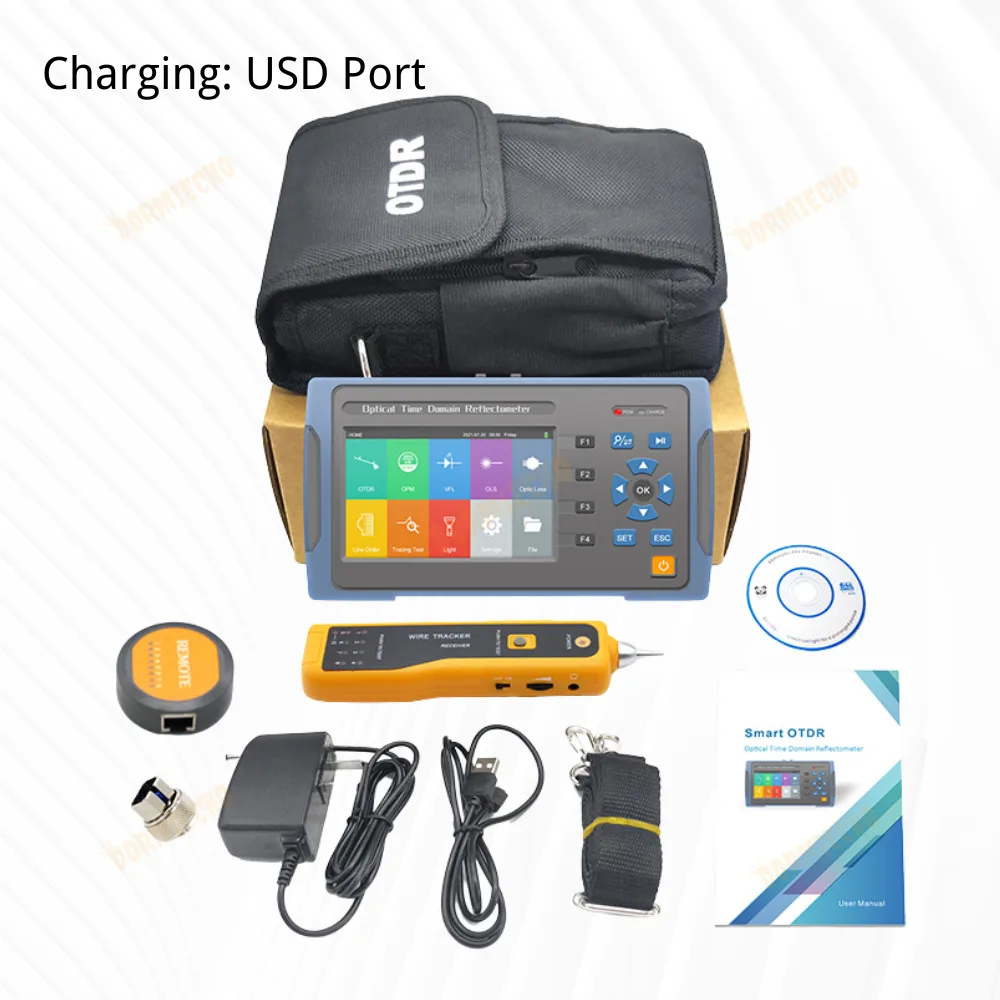

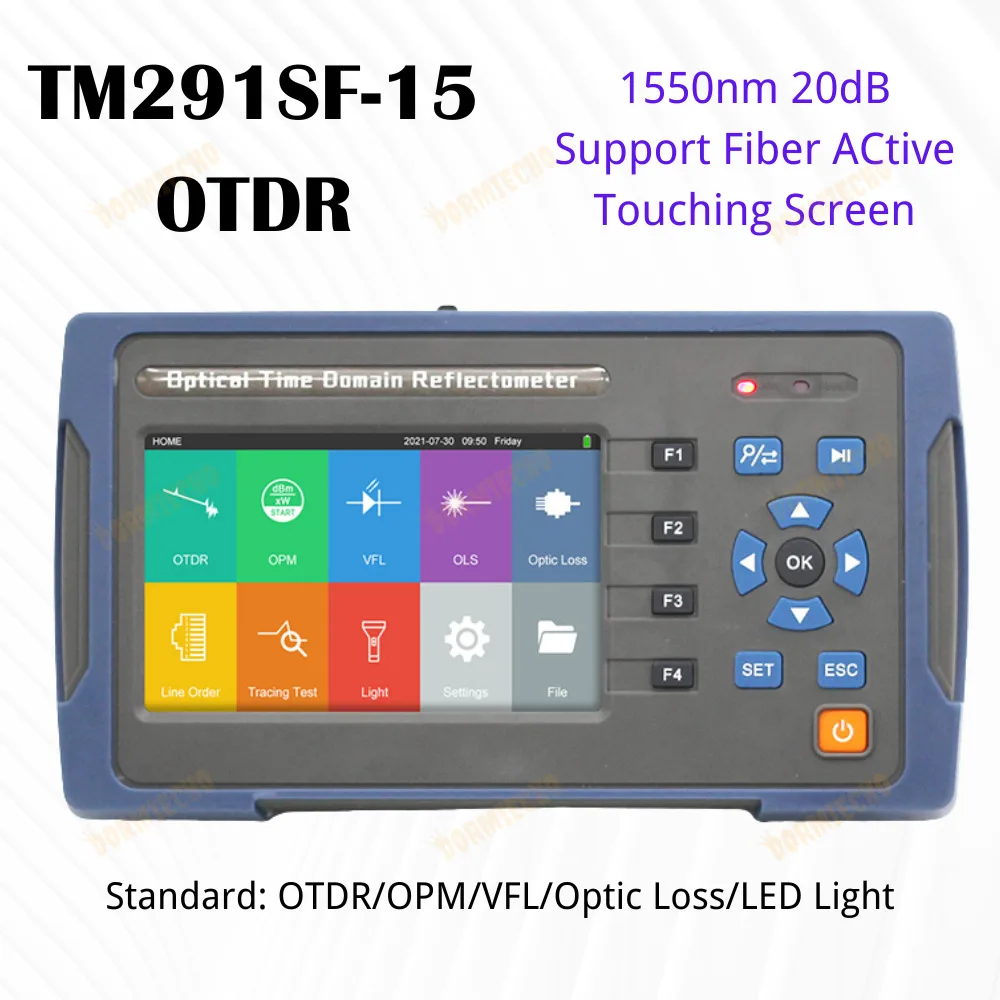

Стандартная функция OTDR, OPM, OLS, VFL, оптические потери, светильник

Дополнительный функциональный линейный заказ, тест на отслеживание
