Шляпа AISANRAY Digi Pi - a Raspberry для радиолюбительского цифрового режима FT8 SSTV RTTY YAEUS FT-817 857

Характеристики

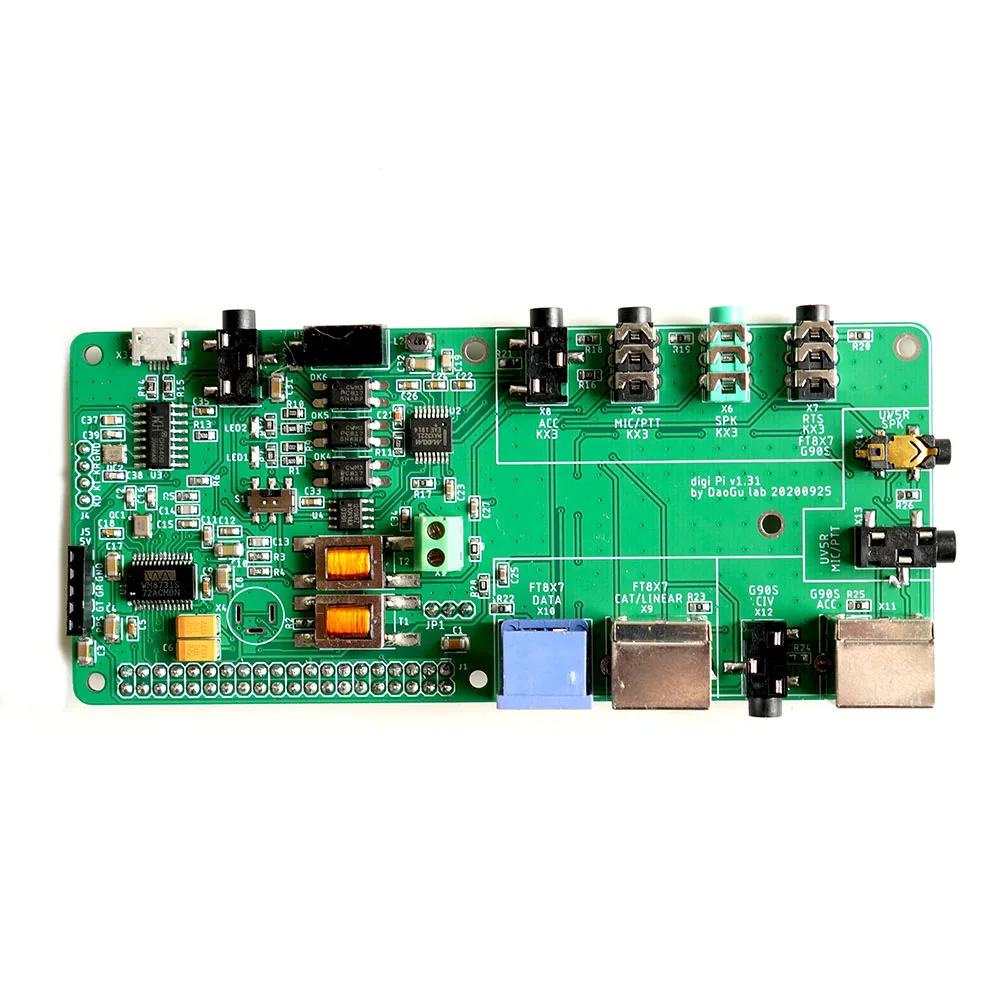

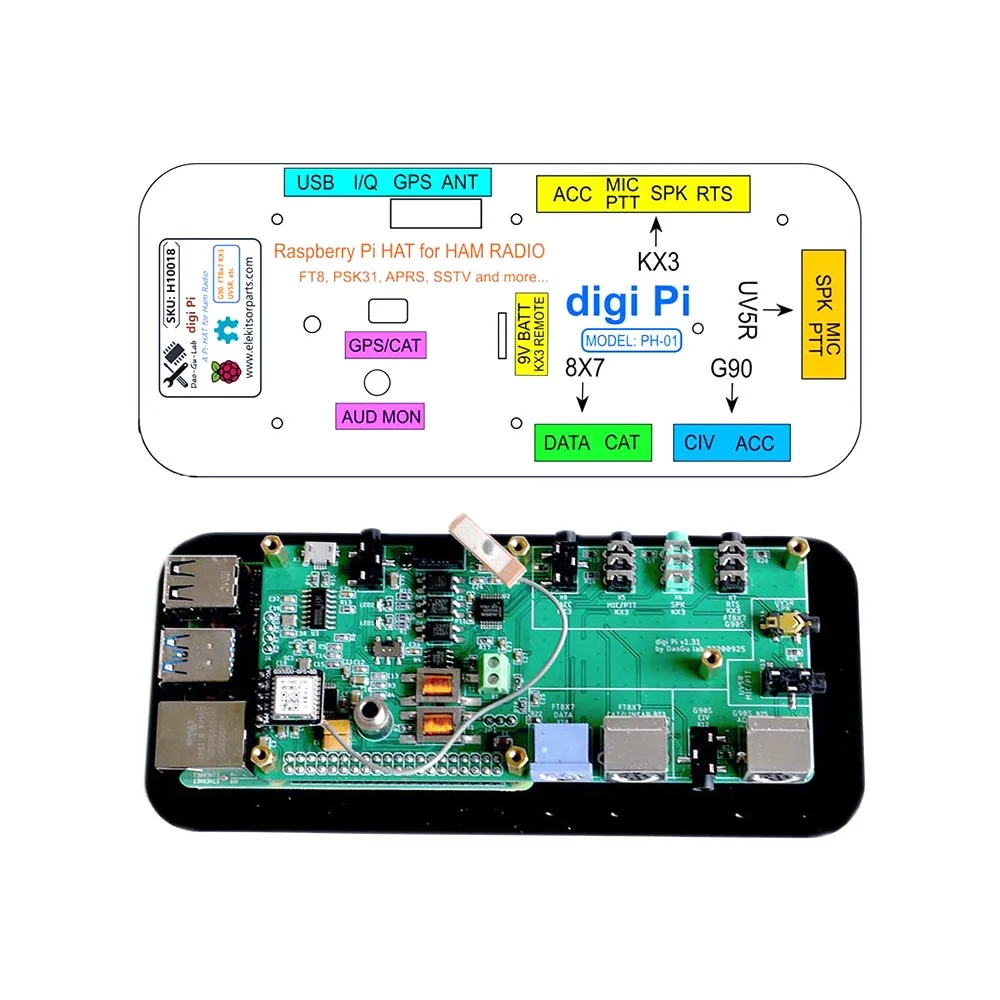

В настоящее время SBC (одноплатный компьютер) является более мощным, чем когда-либо ранее. Одноплатные компьютеры, в основном представленные Raspberry Pi, завоевали популярность во всем мире. В последние годы благодаря программному обеспечению кросс-платформенной платформы широко распространено использование Raspberry Pi в радиочастотном цифровом режиме связи. Для последних моделей радиоприемопередатчиков (FT-991, IC-7300, IC-705... и т. Д.) в эти годы вы можете управлять своим радио и работать с цифровыми режимами через usb-порт, который может передавать прототип кошачьего управления и звуковой сигнал на ваш Raspberry Pi. Однако для старых радиоприемопередатчиков, таких как FT-817, FT-857 или Elecraft KX3, у которых все еще есть огромные владельцы, на них нет usb-порта. Но вместо этого у них есть ACC и порты передачи данных, поэтому вы можете использовать эти порты для подключения к вашему Pi с помощью звуковой карты USB, вы также можете наслаждаться цифровыми режимами через Raspberry Pi. Тем не менее, вы должны построить соединительные кабели и адаптеры, это не так сложно, но это занимает время. В результате мы решили создать Pi-HAT, чтобы решить эту проблему. Шляпа digi Pi интегрирует звуковую карту, TTT trigging circuitry, кошачий контроль и различные соединительные порты моделей старых популярных радиоприемопередатчиков. Эти порты изолированы или изолированы трансформаторами.

Он оснащен дополнительным GPS модулем, который может быть использован в APRS приложениях. Он поставляется с дистанционным включением/выключением порта KX3, который управляется GPIO, с дополнительным внешним аккумулятором 9 В, вы можете удаленно включить или выключить KX3 (требуется простой скрипт python и конфигурация kx3). С этим digi Pi-HAT вам не нужно ничего другого, кроме кабелей для работы с этими популярными цифровыми режимами радиосигнала на вашем raspberry Pi. С этими функциями выше, digi Pi должен быть отличным компаньоном для вашего радио Go-box.

Примечание:

Raspberry Pi не входит в комплект, и мы рекомендуем использовать raspberry Pi 4 для работы с вашим digi Pi.

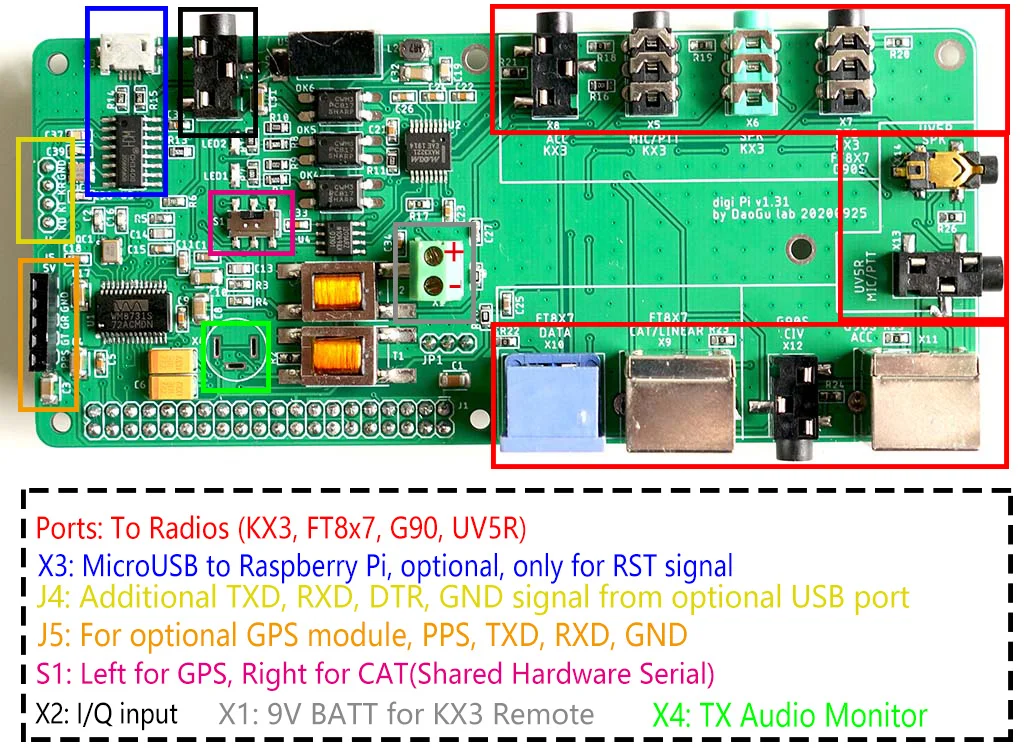

Вы не можете использовать GPS во время управления своей установкой с кошкой, потому что он имеет один последовательный порт, поэтому переключатель X1 используется для переключения между GPS и кошкой.
Внимание к программному обеспечению: Изображение «Ham Pi» является лучшим компаньоном для работы с «Digi pi», однако некоторые конфигурации для встроенной звуковой карты по-прежнему необходимы, пожалуйста, прочитайте наше руководство по конфигурации перед операцией.
Если вы не хотите использовать изображение «Хампи», и вы хотели бы установить программное обеспечение самостоятельно, вот ссылка в качестве справки, нажмите, чтобы увидеть, спасибо DL1GKK.

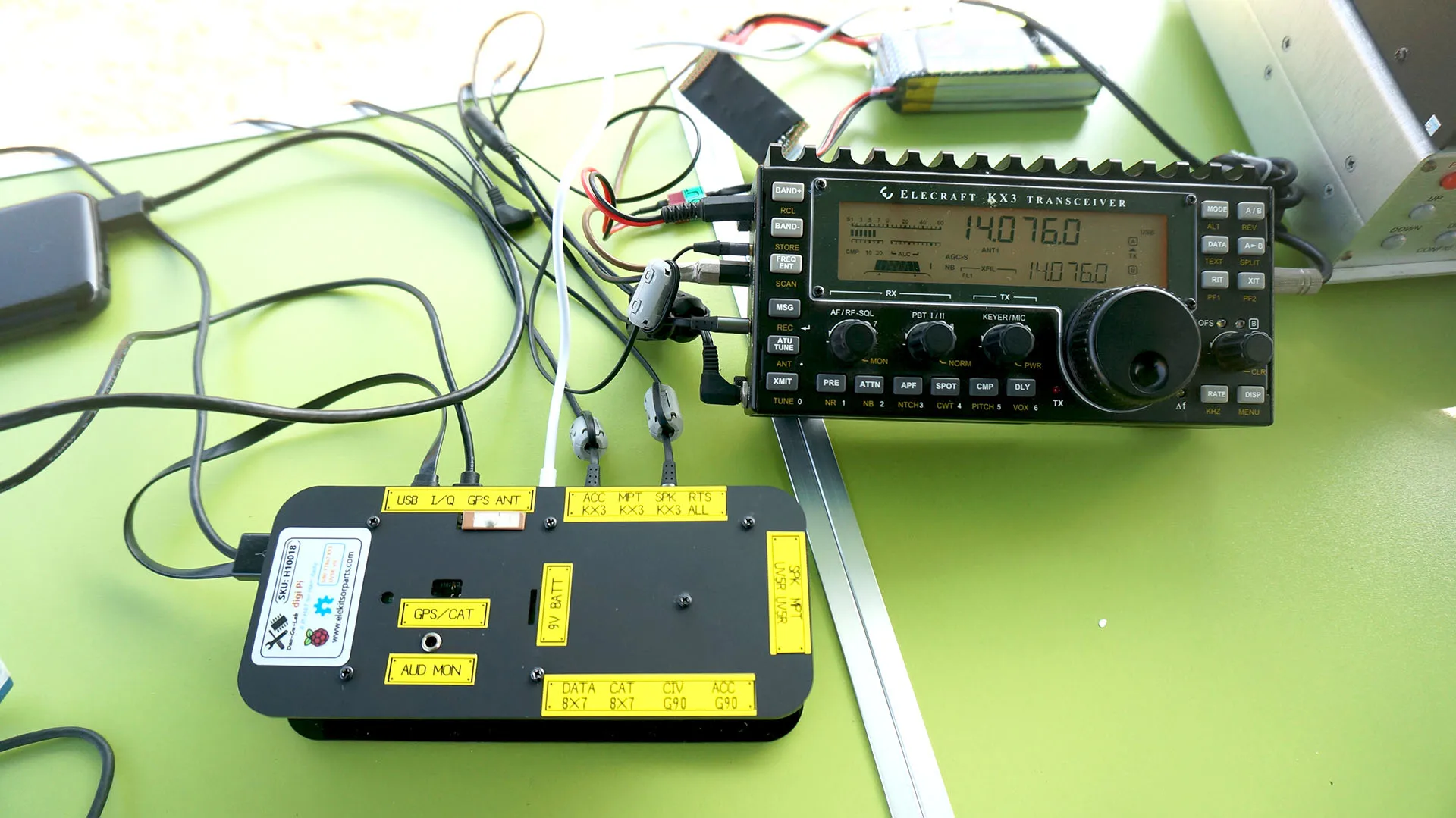

Вам нужно иметь батарею 9 В для пульта ДУ elecraft KX3 ВКЛ/ВЫКЛ. См. Здесь (//www.remotetx.net/elecraft-kx3-power-control/), мы создали схему вкл/выкл на плате, поэтому реле не требуется для digi-Pi.

Особенности:
