Одна пара беспорядочных дизайнерских комплектов усилителя класса B 100 Вт + 100 Вт 8R / 200 Вт + 200 Вт 4R
Комплект усилителя: это набор, все детали нужно припаять самостоятельно.
Плата усилителя: Это сборка и протестированная Плата усилителя.
Бесцветный усилитель класса B
Эта плата усилителя мощности разработана в соответствии с Blameles усилитель класса B усилитель мощности дизайн усилителя DOUGLAS SELF, Великобритания.
И это не самая упрощенная версия цепи в книге.
Вместо этого используется более мощная версия этапа ввода CFP схемы, выделенной в собственной книге.
Эта схема не включена в стандартную цепь на следующих страницах. Лучше, чем стандартная схема представлена отдельно. Более низкое искажение.
Это только то, что большинство из них сделаны по стандартным схемам, предоставленным самостоятельно. Так что я не понимаю, что стандартная схема самостоятельно не является оптимизированной схемой.
И компоненты в книге не такие, как компоненты, которые мы действительно используем. Таким образом, Рабочая точка должна быть установлена индивидуально. И его можно измерить только с помощью APSYS.
Вместо того, чтобы точно Копировать цепь из книги. Но компоненты не одинаковые. Такие результаты не очень хорошие. Эффект не очень хороший.
И LJM основан на оптимизированной СТАДИИ ВВОДА cfp. Тройная Выходная сценическая конструкция схемы EF в книге. И измеряется с помощью APSYS TWO в соответствии с компонентами, используемыми LJM. Затем Отрегулируйте операционную точку для достижения реальной отличной производительности
Силовая трубка с ONSEMI NJW0302G 0281G
150W 250V 15A транзистор.
Трубка драйвера средней мощности использует KTA1659A KTC4370A из-за того, что Toshiba A1930 C5171 была прекращена.
Отделочных конденсаторов использовать японский оригинальные nichicon PW низкая ESR PW конденсаторов.
На отзывы конденсатор с алюминиевой крышкой, принимает ультра низкая ESR японский оригинальные NICHICON HN/Гц золото конденсатор с алюминиевой крышкой.
Параметры платы усилителя.
Диапазон напряжения питания DC +- 15V к DC + - 55V
Выходная мощность 100 Вт 8R, 200 Вт 4R. (DC + - 45V)

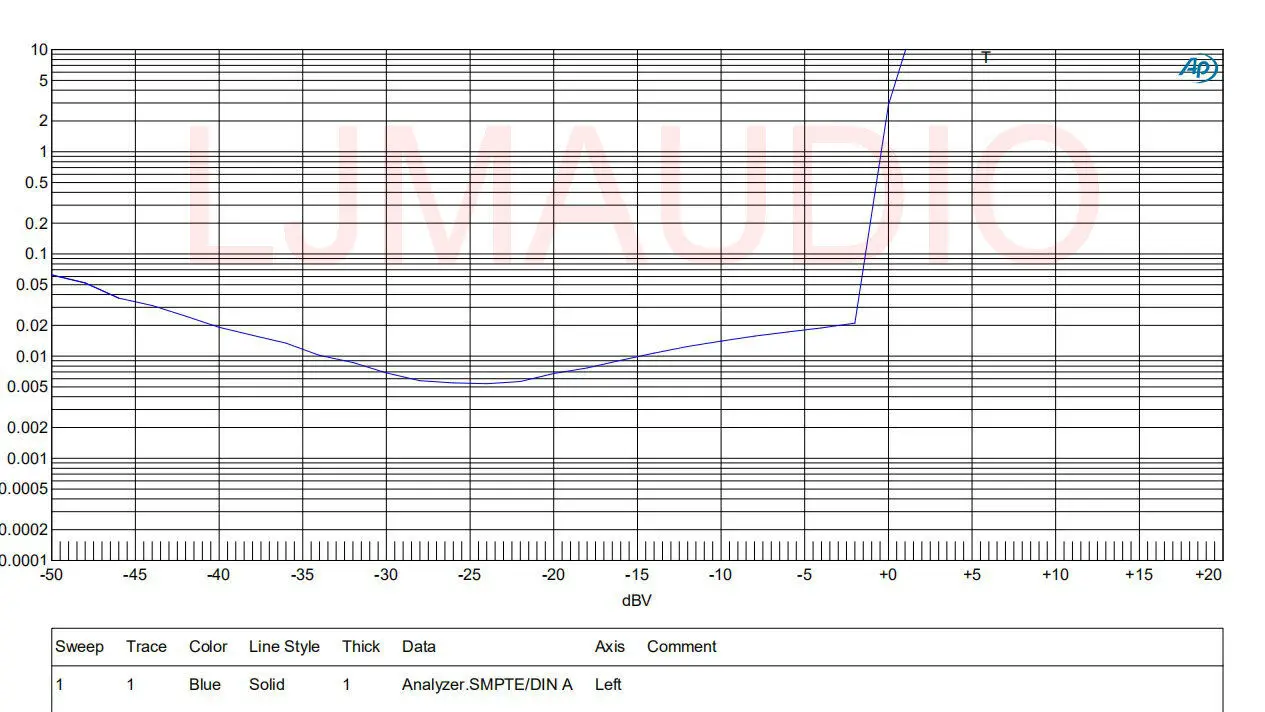

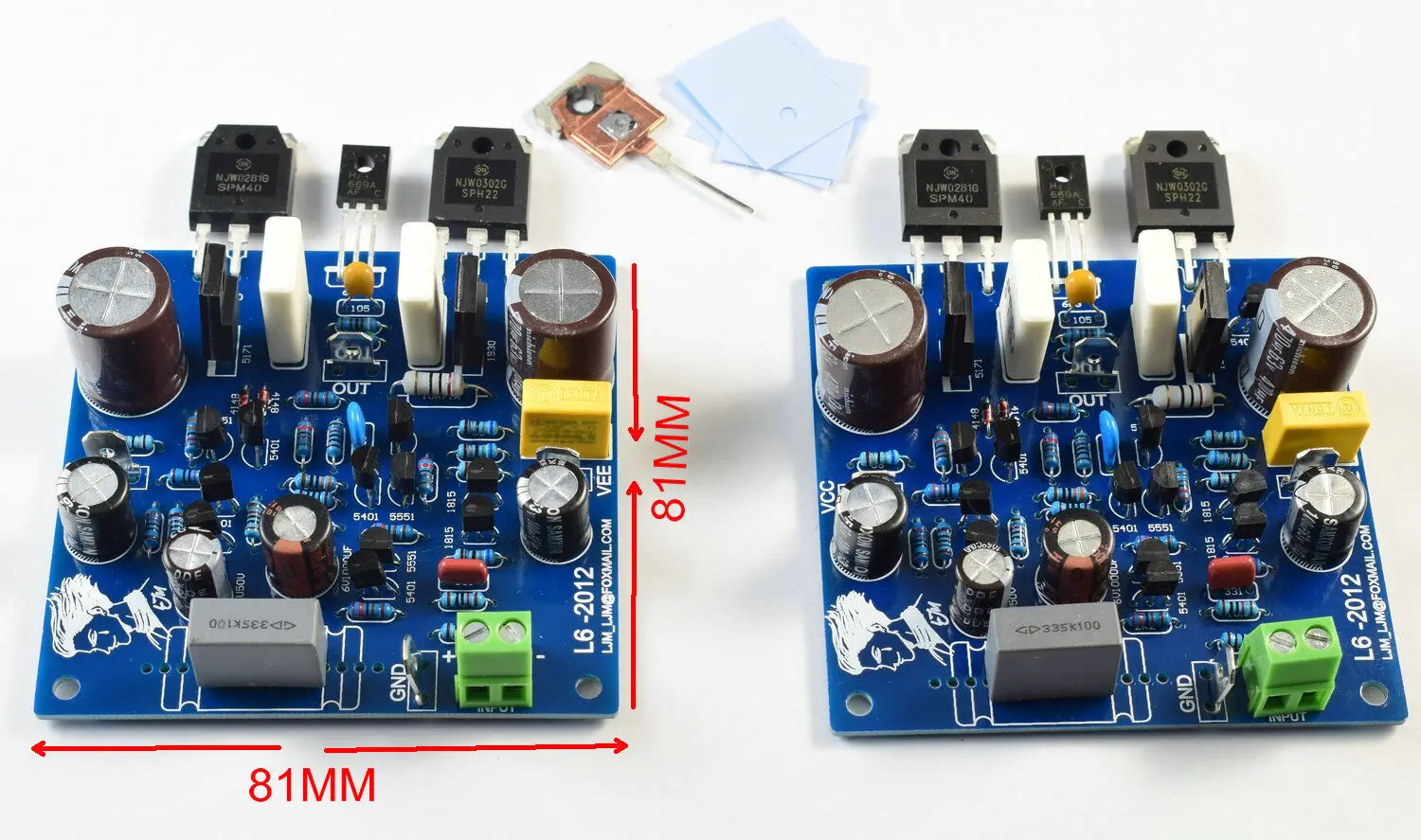

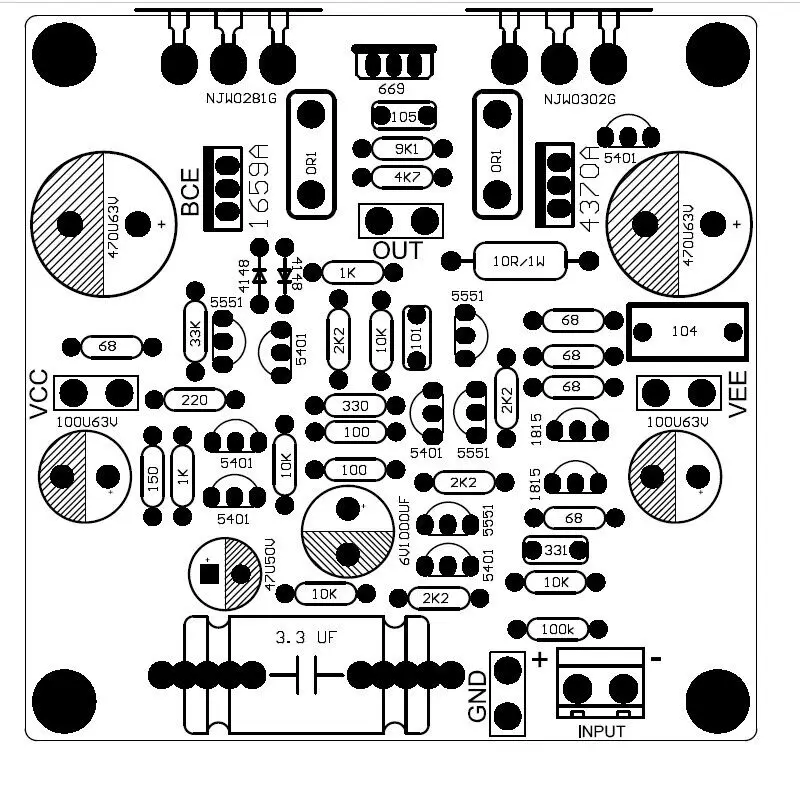

Размер печатной платы: 81*81 мм

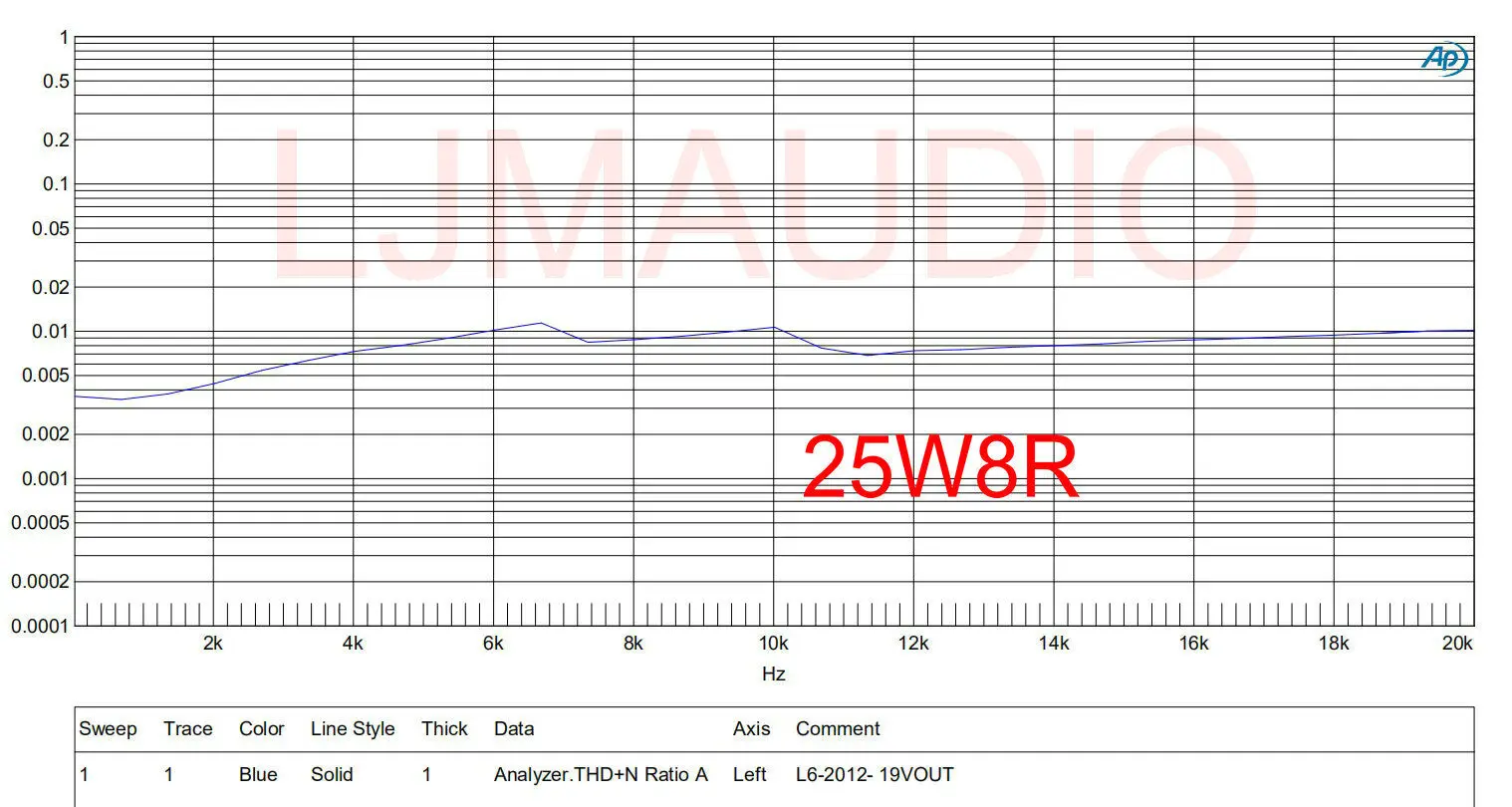

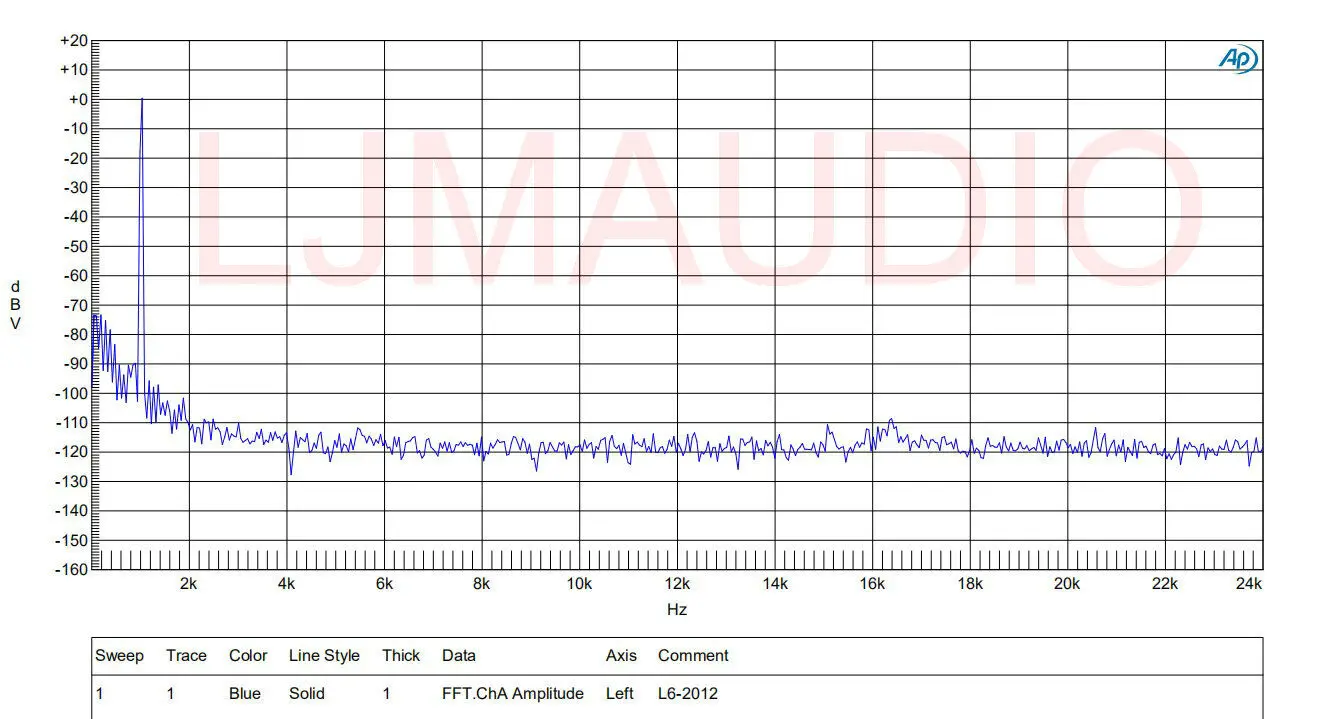

THD + N < 0.005%
Вход чувствительность 1,5 V 100W 8R амплитудно-модулируемый сигнал.

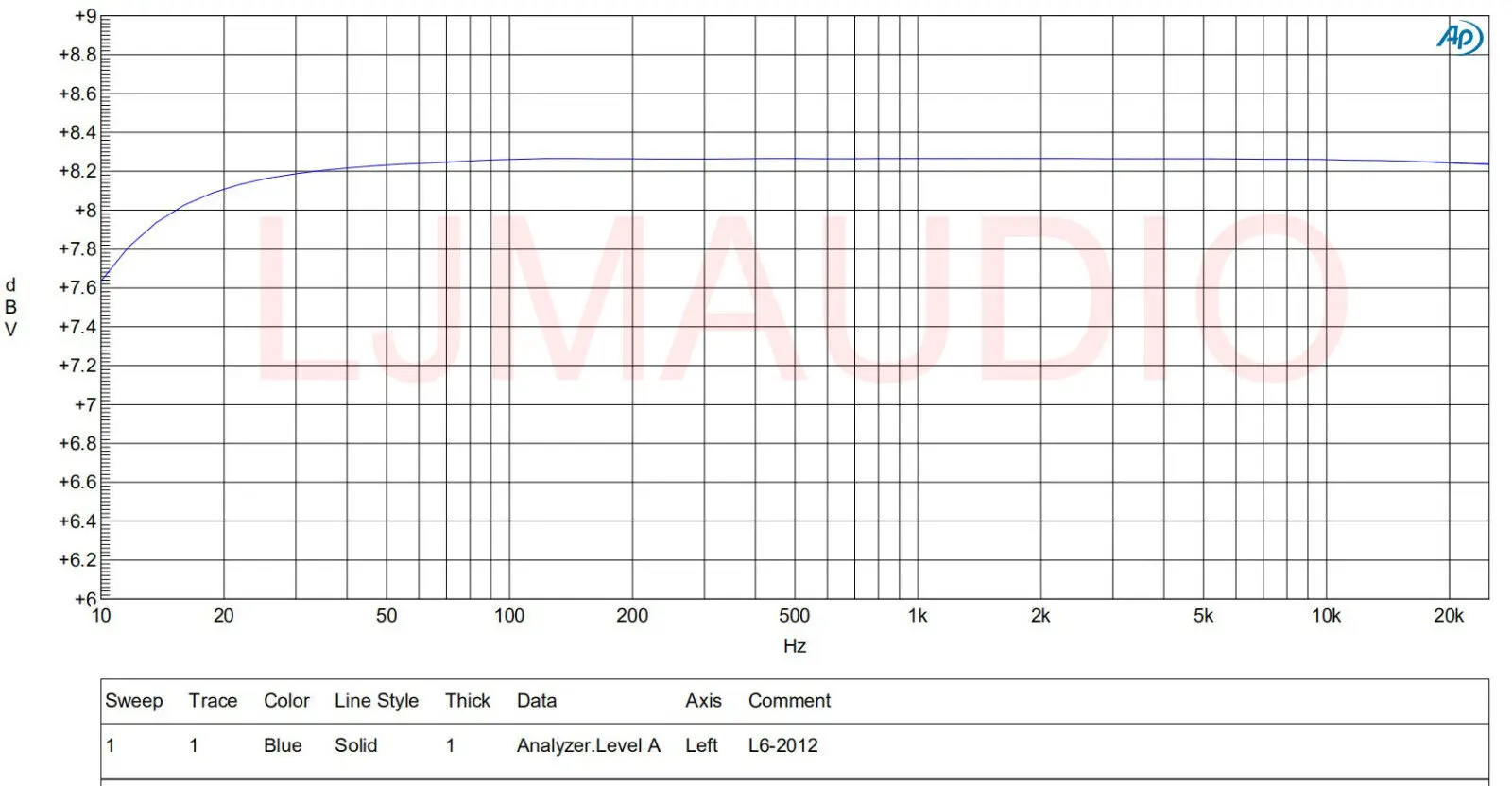

Частотная характеристика 20 Гц-20 кГц-0.1дб
Ток по умолчанию 10 мА (сопротивление R1 = 9K1). 50 мА (сопротивление R1 = 10K)
Посылка включает:
Бескратный комплект усилителя класса B или сборная плата X 2 канала
