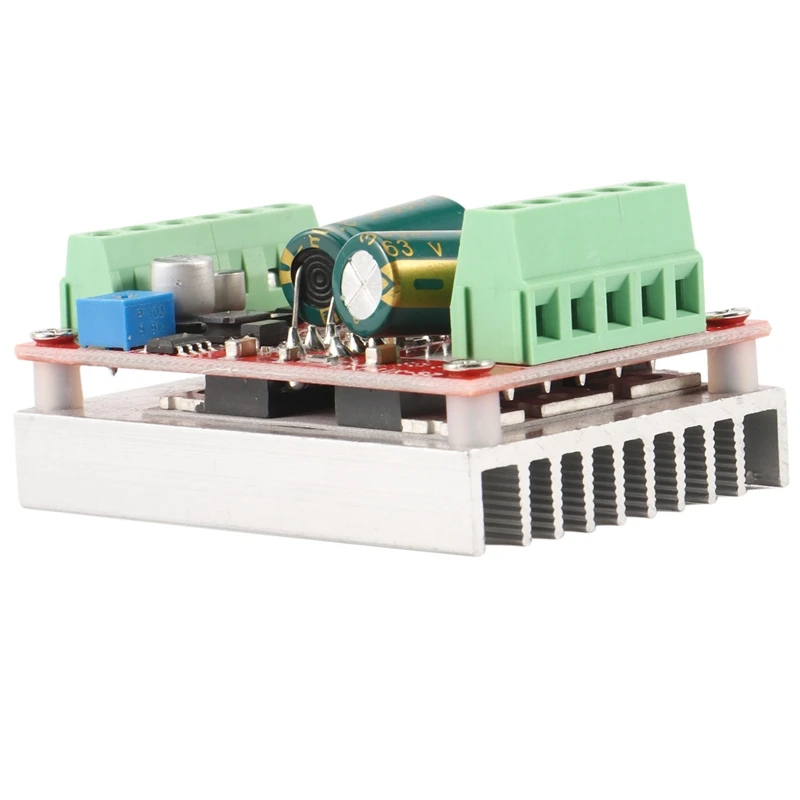

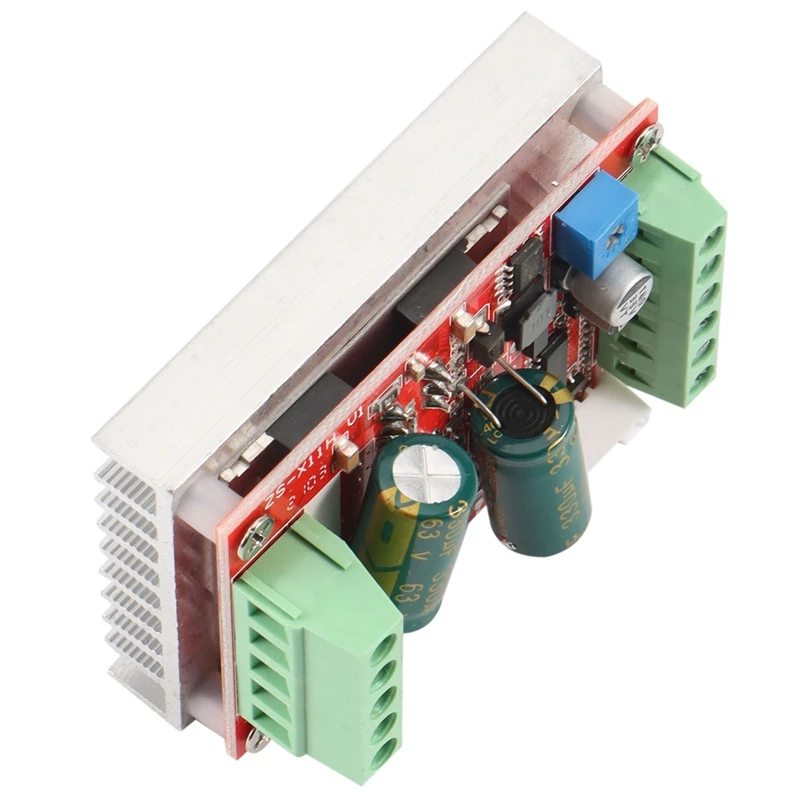

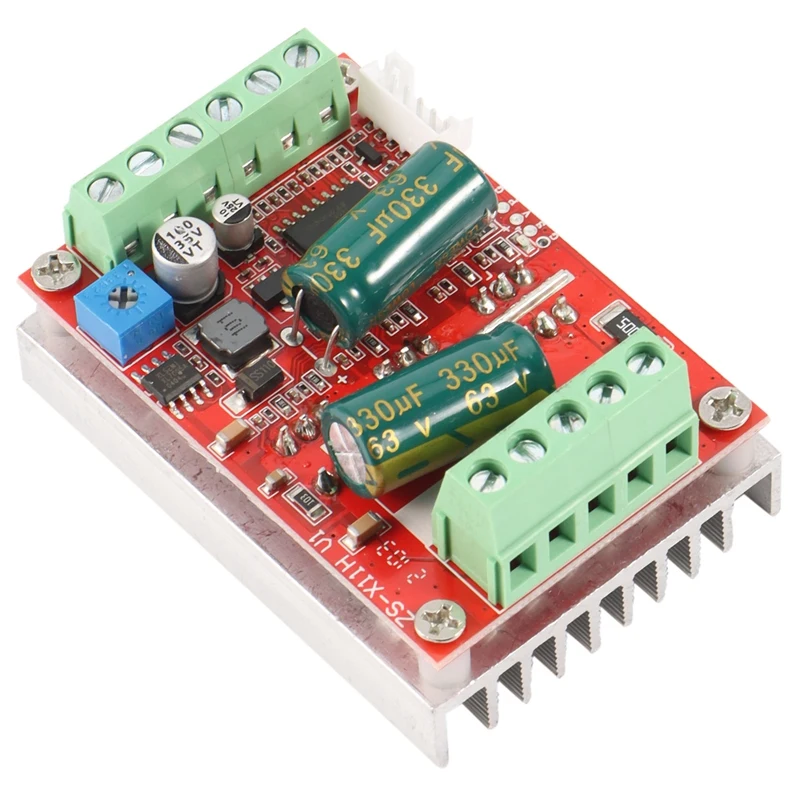

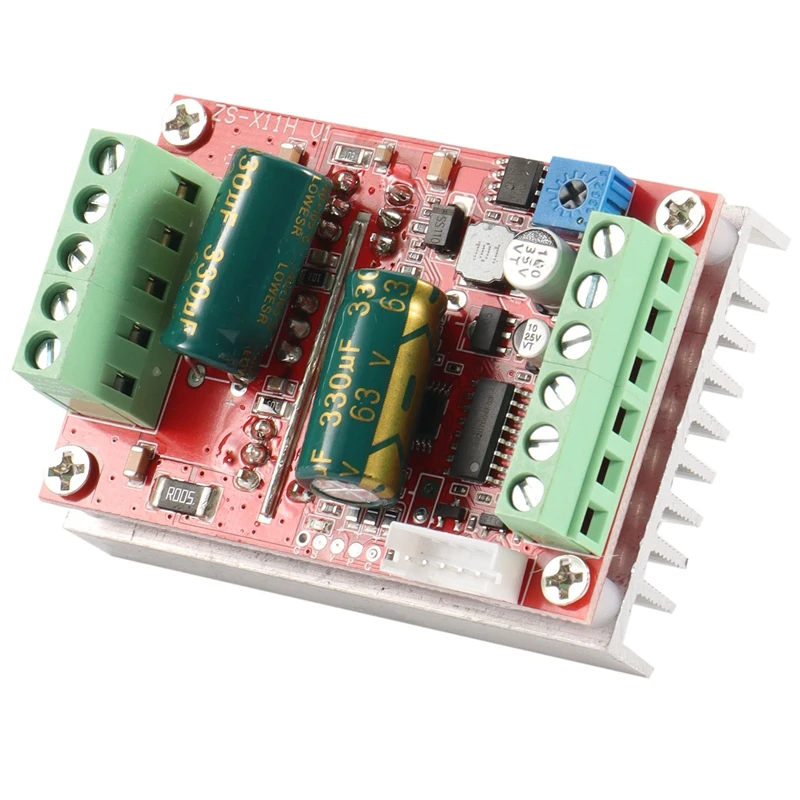

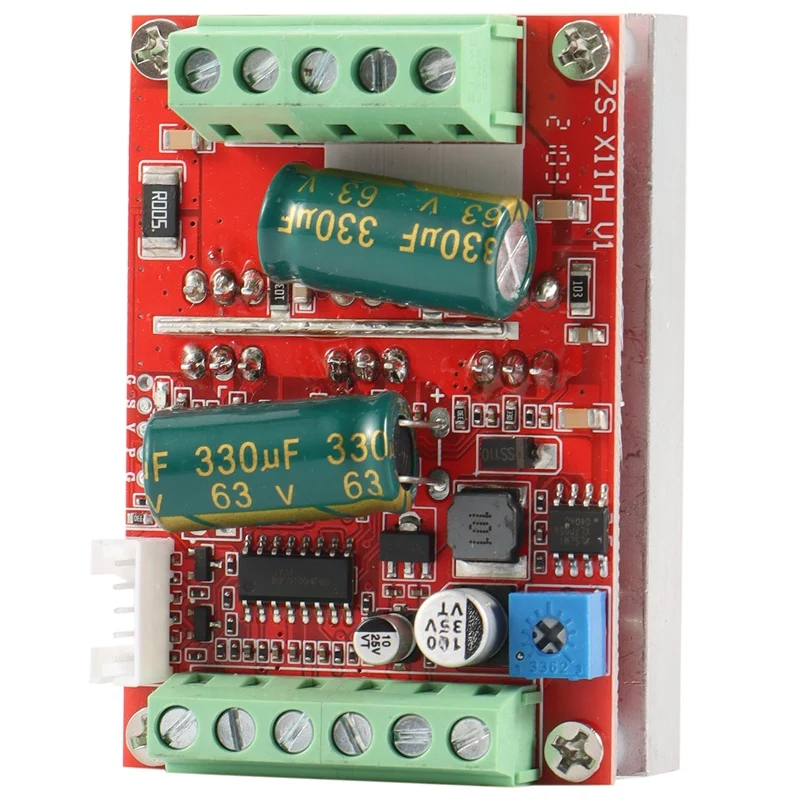

DC6-60V 400 Вт BLDC трехфазный бесщеточный контроль двигателя постоянного тока PWM плата

Характеристики

Описание

Мы предлагаем скидку на большое количество. Свяжитесь с нами!

Меры предосторожности: 1. Схема питания на основной плате не имеет предохранителя, а встроенное само-сложение приведет к постоянному повреждению чипа на плате (даже 2 секунды не допускается).
2. Во время нормальной работы происходит пробоотборная защита от перегрузки по току на выходе двигателя. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте короткого замыкания, когда модуль не работает нормально.
После того, как короткое замыкание имеет возможность сжигания линии, первая проводка испытательная машина, пожалуйста, используйте небольшой ток и низкое напряжение тест, после ок, затем пройти высокий ток и высокое напряжение, потому что это модуль для продажи, обратите внимание на изоляцию проводки, Сильное напряжение не позволяет нажимать на детали платы.
3. Не подключайте двигатель, который, очевидно, несовместим с напряжением и током модуля привода или находится далеко от двигателя, чтобы избежать необъяснимых повреждений.

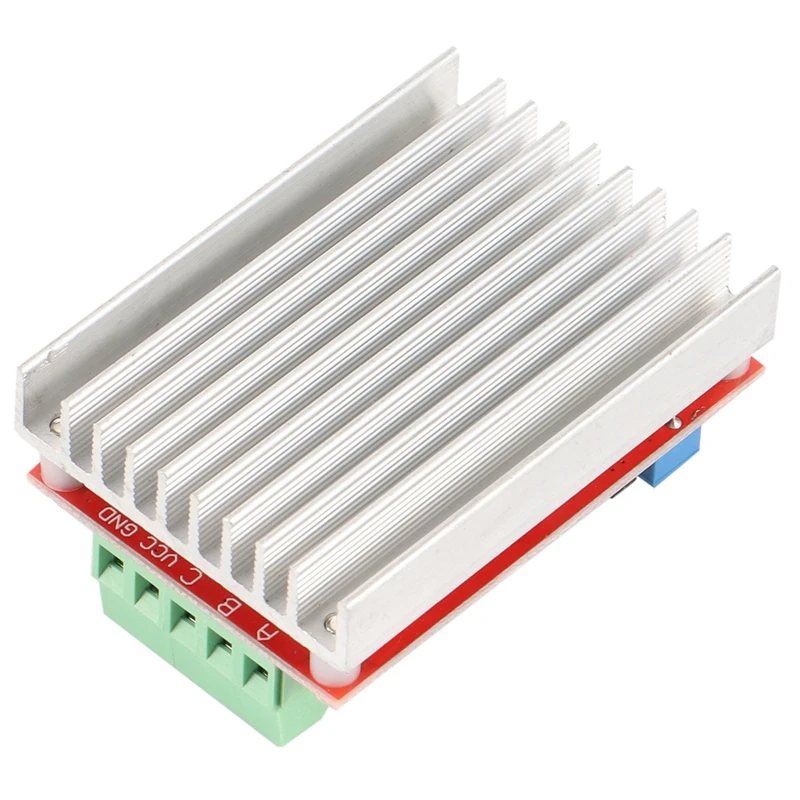

1.MA MB MC фазовый линейный выходной Соединительный двигатель
2. Материнская плата 5 В GND поставляется с блоком питания 5 В (ток не превышает 30 мА)
3.VCC GND главный источник питания двигателя (внешний источник питания постоянного тока)
4.SC скорость импульсного сигнала на выходе
5 положительных и отрицательных интерфейсов управления заднего хода (также может быть подключен к внешнему переключателю)
6. Вход сигнала управления скоростью VR (бортовой с регулятором скорости потенциометра также может быть подключен к аналоговому циклу имитации PWM 0-5 в для поддержки регулирования скорости ввода двойного сигнала)

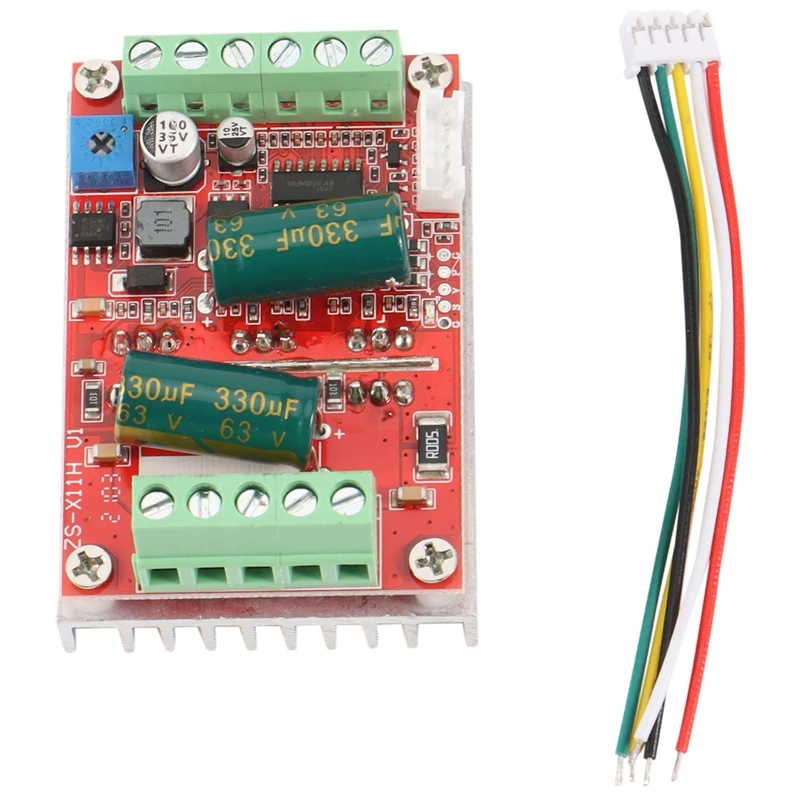

7.Ha Hb Hc + 5V GND Hall сигнал питания, как правило, с двигателем Холла имеет пять соответствующих линий
Характеристики материнской платы:
Название продукта: безщеточный мотор 450 Вт
Рабочее напряжение: 9-60 в
Максимальный ток: Номинальный пик 16A 20A
Максимальная мощность: 450 Вт
Защита от перегрузки по току: Да
Цвет: красный
Материал: пластик

Посылка:
1 * бесщеточный контроллер двигателя

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
