50K-500 МГц широкополосная активная небольшая Магнитная Петля антенна LZ1AQ усилитель

Характеристики

Описание

Совет: Эта антенна не включает Линейный источник питания 12 В, чтобы лучше воспроизводить эффект антенны, пожалуйста, приобретите высококачественный источник питания самостоятельно
Эта версия маленькой контурной антенны-это полнодиапазонная активная приемная антенна с магнитным полем небольшого размера.
Диапазон приемной частоты от 50 кГц до 500 МГц, в основном с помощью верхней платы перемычки, небольшой кольцевой платы усилителя,
Малая петля катушки, фидер, фидер и 12V линейный источника питания, среди которых Топ джемпер доска
И есть несколько групп переключателей на малое кольцо усилителя платы, и различные структуры могут быть реализованы путем регулировки положения переключателей.
Маленькая петельная антенна конструкции, в которой петля Mobius может достичь двойного усиления напряжения обычной маленькой петли;
Защитное кольцо для электрического поля может эффективно уменьшить помехи, вызванные окружающим электрическим полем, такими как молния, статическое электричество
Разрядка и т. д.; Конструкция неэкранированного кольца проста, и все маленькое кольцо может быть заменено более толстым проводом,
Простая модификация размера и легкая эрекция. Способ установки и подключения этой версии маленькой петли антенны следующим образом
Показано:

Эта версия маленькой контурной антенны является отправкой:
1 шт. небольшая плата для усиления петли,

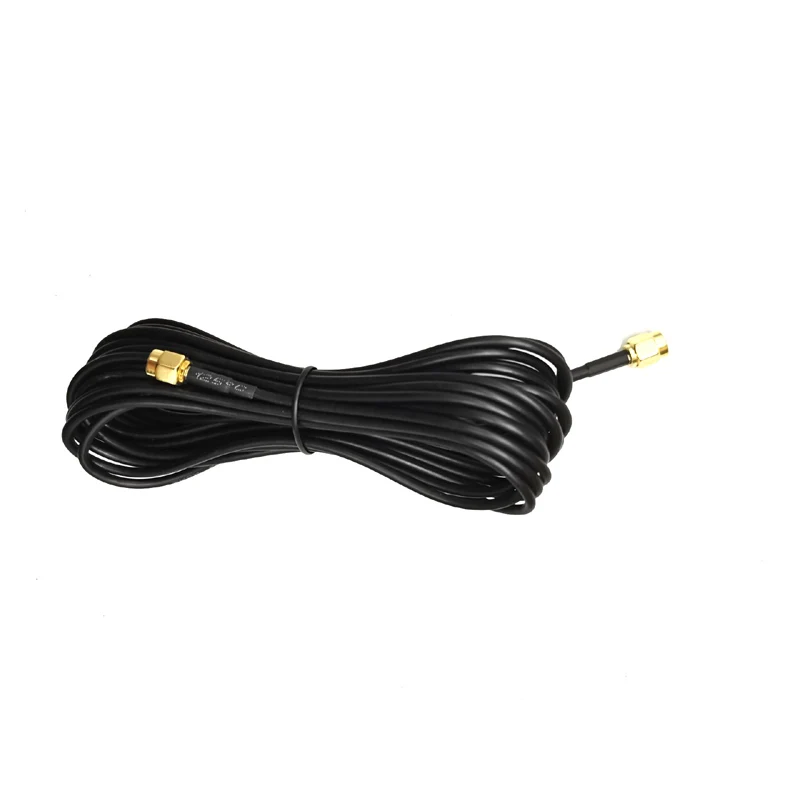

1 шт. фидер,

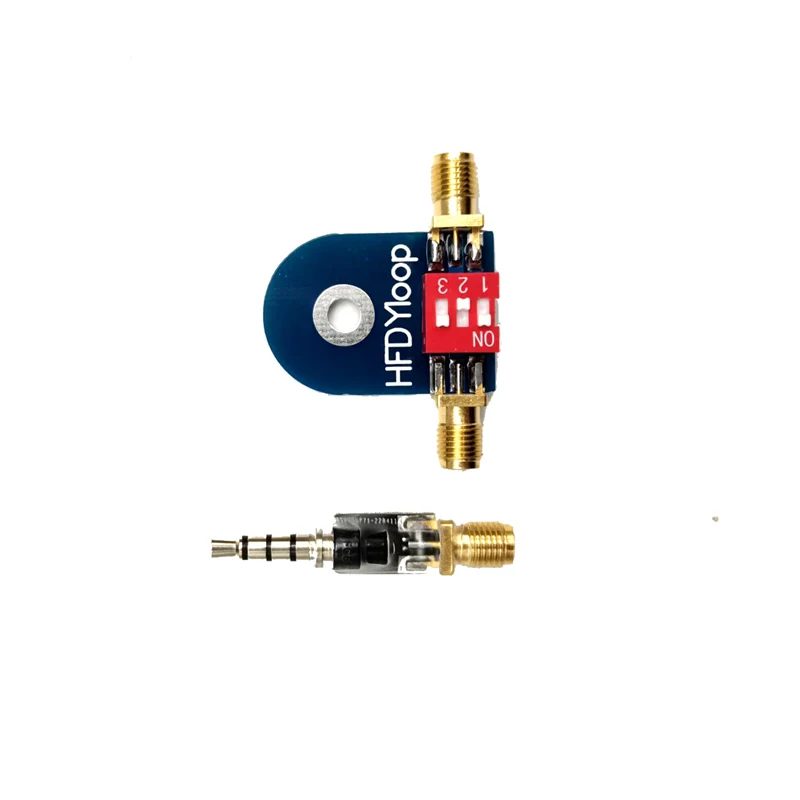

1 шт. Топ джемпер доска
2 шт маленькие петли катушки (RG402 коаксиальный кабель)
1 шт 5 того, что наши производственные мощности включают в питающий кабель

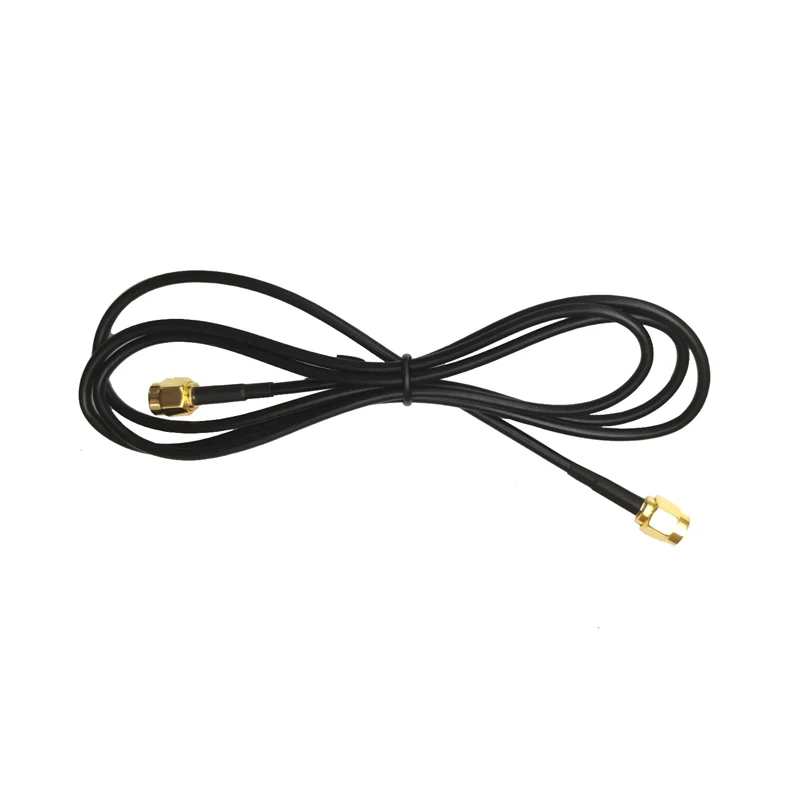

1 шт. 1-метровый питательный кабель
2 шт. самоклеющиеся крючки без маркировки
Не включает в себя 12V линейный источника питания

Расположение переключателя на плате перемычки и малая кольцевая Плата усилителя определяют структуру маленького кольца.
Метод перемычки структуры показан на следующем рисунке:
1. Метод конфигурации кольцевого переключателя Мёбиуса

2. Метод конфигурации электрического кольцевого экранирования

3. Метод конфигурации неэкранированного кольцевого переключателя

4. Тест на усилитель антенны

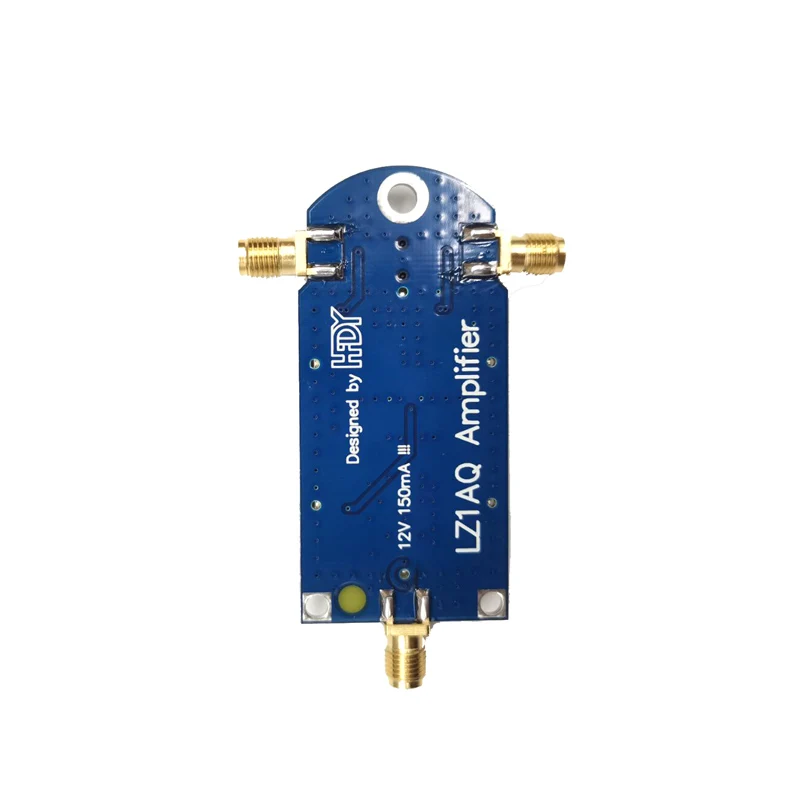

Плата усилителя в версии летающей рыбы маленькой петли антенны принимает МАЛОШУМНОЕ усиление улучшенной версии LZ1AQ
Реализована с пропускной способностью от 50 кГц до 500 МГц, с усилением более 10 дБ и низким
Входное сопротивление (1.2Q @ 1MHz) эффективно уменьшает электрическое поле помех. 12В Линейный
Источник питания, ток не превышает 150 мА.
Удельная тестовая кривая платы усилителя показана на следующем рисунке:
Рис. 1 кривая испытания на входное сопротивление

Рис. 2 кривая выходного сопротивления

Рис. 3 кривая испытания на уровень шума на выходе
Рис. 4 кривая коэффициента усиления 1

Рис. 5 кривая коэффициента усиления 2

5. Тест подачи антенны
Фидер в Основном предназначен для подачи питания на маленькую контурную антенну и разделения радиочастотного сигнала на нее.
Наиболее важными индикаторами являются потеря вставки питателя и насыщенность катушки индуктора, используемой питателем
Ток. ВЧ порт инжектора питания подключен к приемному оборудованию, например, радио или SDR, и RF + DC конец
Порт подключен к маленькому контурному антенному усилителю. Это строго запрещено для обратного подключения или короткого замыкания, если этот порт имеет источник питания (есть
Самостраховка 500 мА, автоматическая защита после короткого замыкания), порт постоянного тока подключен к линейному источнику питания,
Шум этого источника питания будет непосредственно влиять на антенну и влияет на производительность приема. Может использоваться Линейный источник питания.
Или питание от аккумулятора. Фактические фотографии и тестовые кривые конкретного фидера показаны на следующем рисунке:

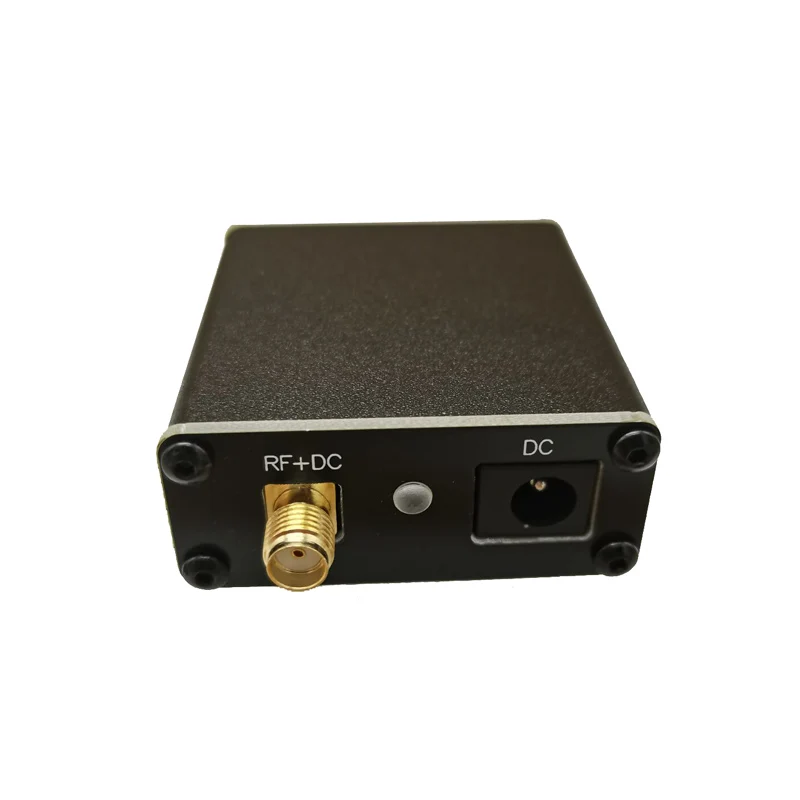

Рис. 7 Интерфейс подачи антенны

Рис. 8 порты приемника

Рис. 9 тест на потерю вставки питателя

6. Технические индикаторы маленькой петли антенны:
Диапазон приема частот: от 50 кГц до 500 МГц
Коэффициент усиления: 17 дБ при 10 МГц
Выходной шум: -125dBm (@ 10 МГц, BW = 100 Гц)
P1dB: + 15.5dBm @ 10 МГц
OIP3: + 38dBm @ 10 МГц
Напряжение питания: от 9 в до 12 В
Ток поставки: от 130 мА до 150 мА
Интерфейс антенны: SMA(M)
Выходной интерфейс: SMA(F)
Модель маленького кольцевого коаксиального кабеля: RG402
Небольшие потери коаксиального кабеля: 0. 145дб/м
Маленький диаметр петли антенны: 60 см
Рекомендации: 1. //vaedrah.angelfire.com/antenna.htm
2. http://www.lz1aq.signacor.com/docs/wsml/wideband-active-sm-loop-antenna.htm
3. //airspy.com/youloop/
4. //www.g8jnj.net/moebius-loop-antenna
5. //www.g8jnj.net/loop-inductance

---
