Характеристики

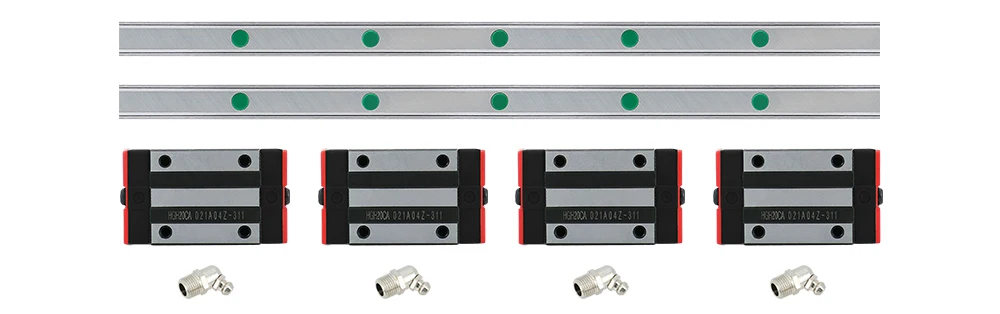

Option1:
2 * линейные направляющие с болтами
4 * блоки (HGH-CA)
4 * соска для смазки

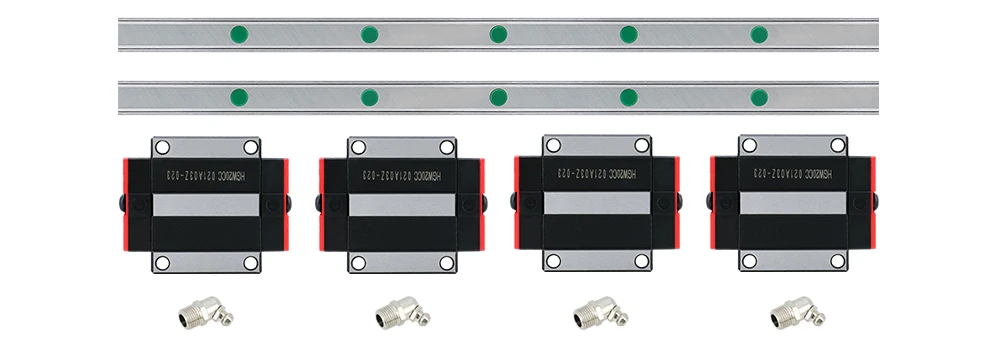

Option2:
2 * линейные направляющие с болтами
4 * фланцевые блоки (HGW-CC)
4 * соска для смазки
1. Выбор материалов высокой твердости
2. Высокая скорость и низкий уровень шума
3. Супер износостойкий

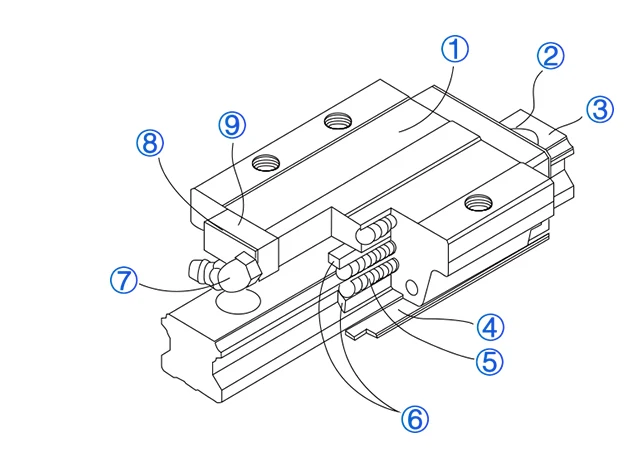

① Блок
② Крышка болта
③ Рельс
④ Нижнее уплотнение
⑤ Мяч
⑥ Фиксатор
⑦ Световой индикатор смазочный ниппель
⑧ Торцевое уплотнение
⑨ Торцевая заглушка
Система циркуляции прокатки: блок, рельс, Торцевая крышка и фиксатор.
Система смазки: соска для смазки и соединение Pipong.
Система защиты от пыли: торцевое уплотнение, нижнее уплотнение, Болтовая крышка, двойные уплотнения и скребок.

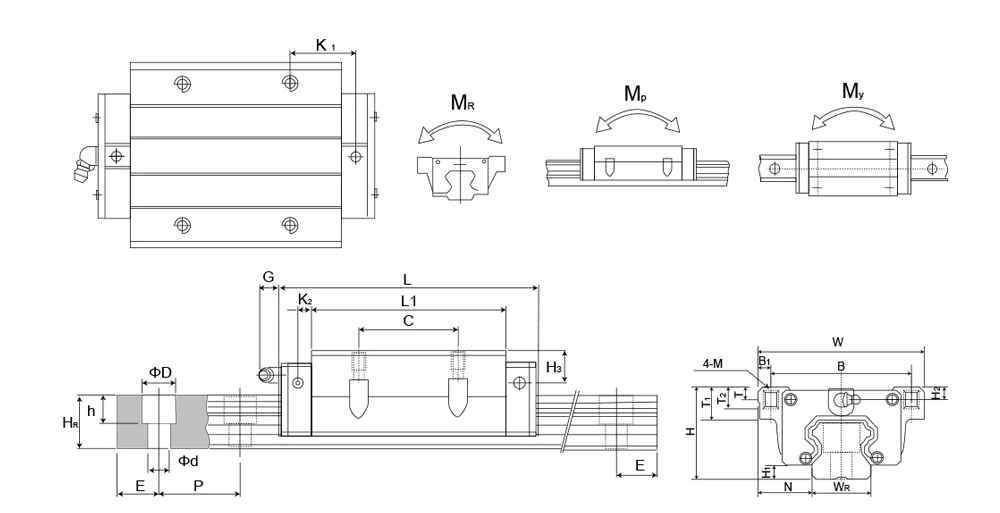

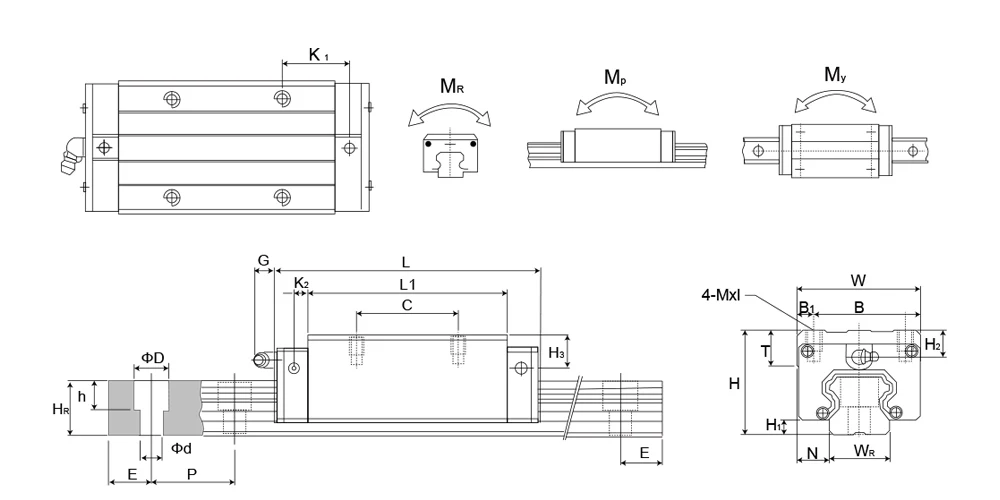

Модель | Размер компонента (мм) | Размер направляющей (мм) | Крепежный болт Размер Направляющая для скольжения | Базовый динановый Номинальная нагрузка | Alowable статический Момент | Вес | Размер слайдера (мм) | ||||||||||||||||||||||||||
Г-н K N.M | MP K N.M | Мой K N.M | |||||||||||||||||||||||||||||||
H | H1 | N | Wr | Hr | D | H | D | П | E | (Мм) | C (кН) | Co (кН) | Слайдер Кг | Слайд Кг/м | W | B | В1 | C | L1 | L | К1 | K2 | G | Md | T | H2 | H3 | ||||||
HGH15CA | 28 | 4,3 | 9,5 | 15 | 15 | 7,5 | 5,3 | 4,5 | 60 | 20 | M4 * 16 | 11,38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 | 34 | 26 | 4 | 26 | 39,4 | 61,4 | 10 | 4,85 | 5,3 | M4 * 5 | 6 | 7,95 | 7,7 | ||
HGH20CA | 30 | 4,6 | 12 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5 * 16 | 17,35 | 37,84 | 0,38 | 0,27 | 0,27 | 0,3 | 2,21 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12,25 | 6 | 12 | M5 * 6 | 6 | 6 | 7 | ||
HGH25CA | 40 | 5,5 | 12,5 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6 * 20 | 26,48 | 56,19 | 0,64 | 0,51 | 0,51 | 0,51 | 3,21 | 48 | 35 | 6,5 | 35 | 58 | 84 | 16,8 | 6 | 12 | M6 * 8 | 6 | 10 | 13 | ||
Модель | Размер компонента (мм) | Размер направляющей (мм) | Крепежный болт Размер Направляющая для скольжения | Базовый динановый Номинальная нагрузка | Alowable статический Момент | Вес | Размер слайдера (мм) | ||||||||||||||||||||||||||||
Г-н K N.M | MP K N.M | Мой K N.M | |||||||||||||||||||||||||||||||||
H | H1 | N | WR | HR | D | H | D | П | E | (Мм) | C (кН) | Co (кН) | Слайдер Кг | Слайд Кг/м | W | B | В1 | C | L1 | L | К1 | K2 | G | М | T | T1 | T2 | H2 | H3 | ||||||
HGW15CC | 24 | 4,3 | 16 | 15 | 15 | 7,5 | 5,3 | 4,5 | 60 | 20 | M4 * 16 | 11,38 | 25,31 | 0,17 | 0,15 | 0,15 | 0,17 | 1,45 | 47 | 38 | 4,5 | 30 | 39,4 | 61,4 | 8 | 4,85 | 5,3 | M5 | 6 | 8,9 | 6,95 | 3,95 | 3,7 | ||
HGW20CC | 30 | 4,6 | 21,5 | 20 | 17,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5 * 16 | 17,35 | 37,84 | 0,38 | 0,27 | 0,27 | 0,4 | 2,21 | 63 | 53 | 5 | 40 | 50,5 | 77,5 | 10,25 | 6 | 12 | M6 | 8 | 10 | 9,5 | 6 | 7 | ||
HGW25CC | 36 | 5,5 | 23,5 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6 * 20 | 26,48 | 56,19 | 0,64 | 0,51 | 0,51 | 0,59 | 3,21 | 70 | 57 | 6,5 | 45 | 58 | 84 | 11,8 | 6 | 12 | M8 | 8 | 14 | 10 | 6 | 9 | ||

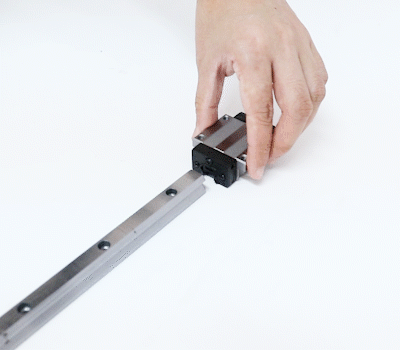

Установка слайдов
1: какие материалы являются направляющими и ползунками?
Ответ: подшипниковая сталь
2: одинаковые ли расстояния рельсового конца и отверстия?
Ответ: расстояние отверстия направляющей фиксируется, 60 мм, конечное расстояние отличается, и различные конечные расстояния рассчитываются в соответствии с общей длиной и расстоянием отверстия.
3: Легко ли ржаветь направляющая?
Ответ: не легко ржаветь, мы смазывали поверхность

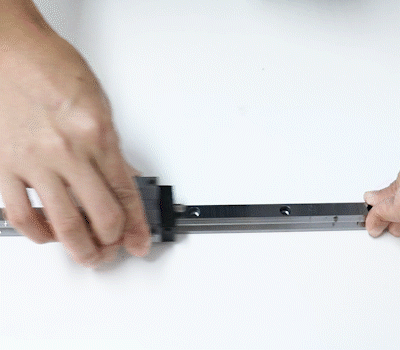

4: Что делать, если слайдер обнаруживает мороз?
Ответ: во время транспортировки стальной шарик в слайдере будет смещаться. Согласно методу в нашем видео, он может быть гладким, нажав вокруг.
