GPS GLONASS двухрежимный GPS-модуль Pixhawk Apm Дрон FPV Компас UART TTL GNSS антенный приемник NEO-M8N

Характеристики

Обзор

Модуль GNSS использует чип позиционирования Ublox M8030-KT, одновременный прием до 3 GNSS (GPS, Galileo, GLONASS, BeiDou), который может принимать спутниковые сигналы с 72 каналами; Интегрированный компас; низкое энергопотребление; Высокочувствительная g-мышь может использоваться в городах, каньонах, под повышенным и в других местах со слабыми сигналами, А также в любом месте автомобиля. Точное позиционирование. Модуль может быть широко использован в мониторинге транспортного средства, объявлении автобусной станции, навигации транспортного средства, навигации корабля, дрона/FPV notebook навигации и других продуктов.

Основные характеристики:
▪ Основной чип продукта: U-BLOX M8030-KT
■ Интегрированный компас
▪ Размер изделия: 28x28x8,5 мм
▪ Встроенный усилитель сигнала LNA
▪ Встроенная вспышка 4 м
▪ Промышленный стандарт 25x25x4 мм высокочувствительная керамическая антенна
▪ Скорость обновления позиционирования 1-10 Гц

Особенности продукта

Набор микросхем: U-blox M8030-KT
Компас: HA5883
Поддерживаемая Частота: L1
GNSS:GPS/QZSS, GLONASS,BeiDou,Galileo
Настройка: по умолчанию GPS + ГЛОНАСС + QZSS
Каналы: 72CH
Горизонтальная точность: 1,5 m CEP 2D RMS SBAS включить (типичное открытое небо)
Точность времени: 30 нс
Скорость точность: 0,05 м/сек 95% (SA в выключенном состоянии)
Отслеживание:-167dBm
Повторное приобретение:-160dBm
Холодный запуск:-149dBm
Горячий старт: 26s
Холодный запуск: 1s
Скорость поддержки: 4800bps-115200bps, по умолчанию
9600bps
UART:UART TTL
Протокол данных: NMEA-0183
Сообщение NMEA: GGA, GLL, GSA, GSV, RMC,VTG
Скорость обновления: Max10HZ, по умолчанию 1HZ
Вспышка: 4M Flash, настраиваемая конфигурация
Высота:<50000 м
Скорость:<515 м/с
Ускорение:<4G
Напряжение: DC3.0V-5.5V, типичный: 5,0 V
Ток: 30 мА/5 В
Размер изделия: 28 мм * 28 мм * 8,5 мм
Размер антенны: 25 мм * 25 мм
Вес: 13 г
Разъем: 1,25 мм 6 булавки
Рабочая температура:-45 ℃-+ 85 ℃
Температура хранения:-45 ℃-+ 105 ℃

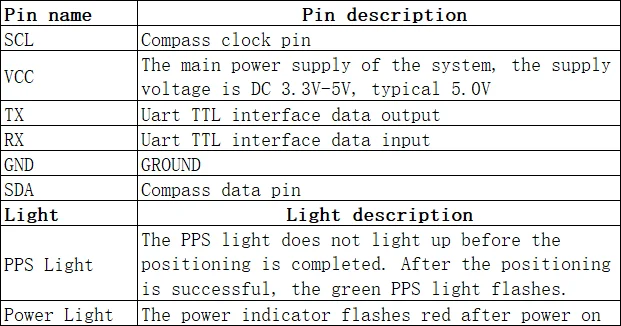

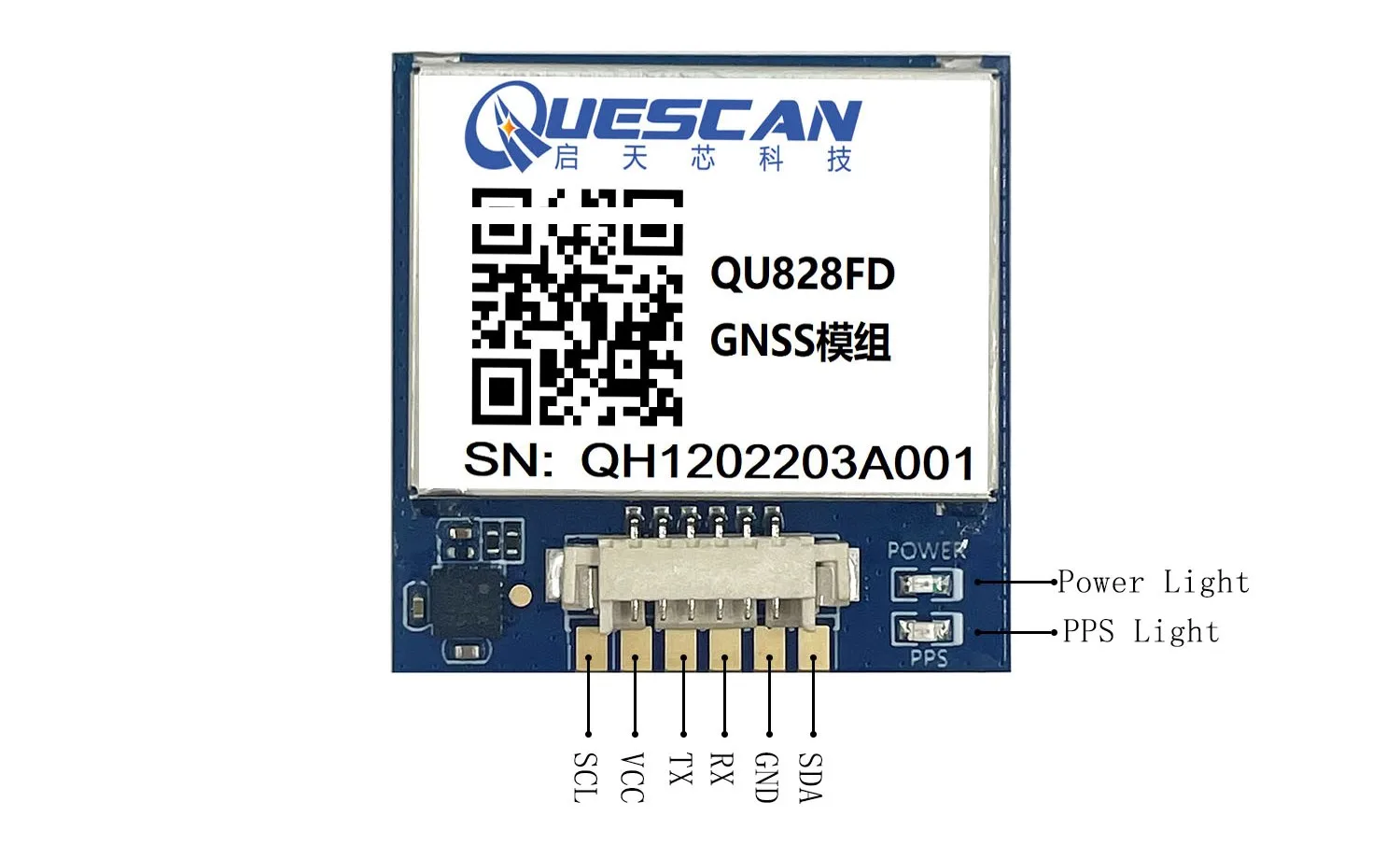

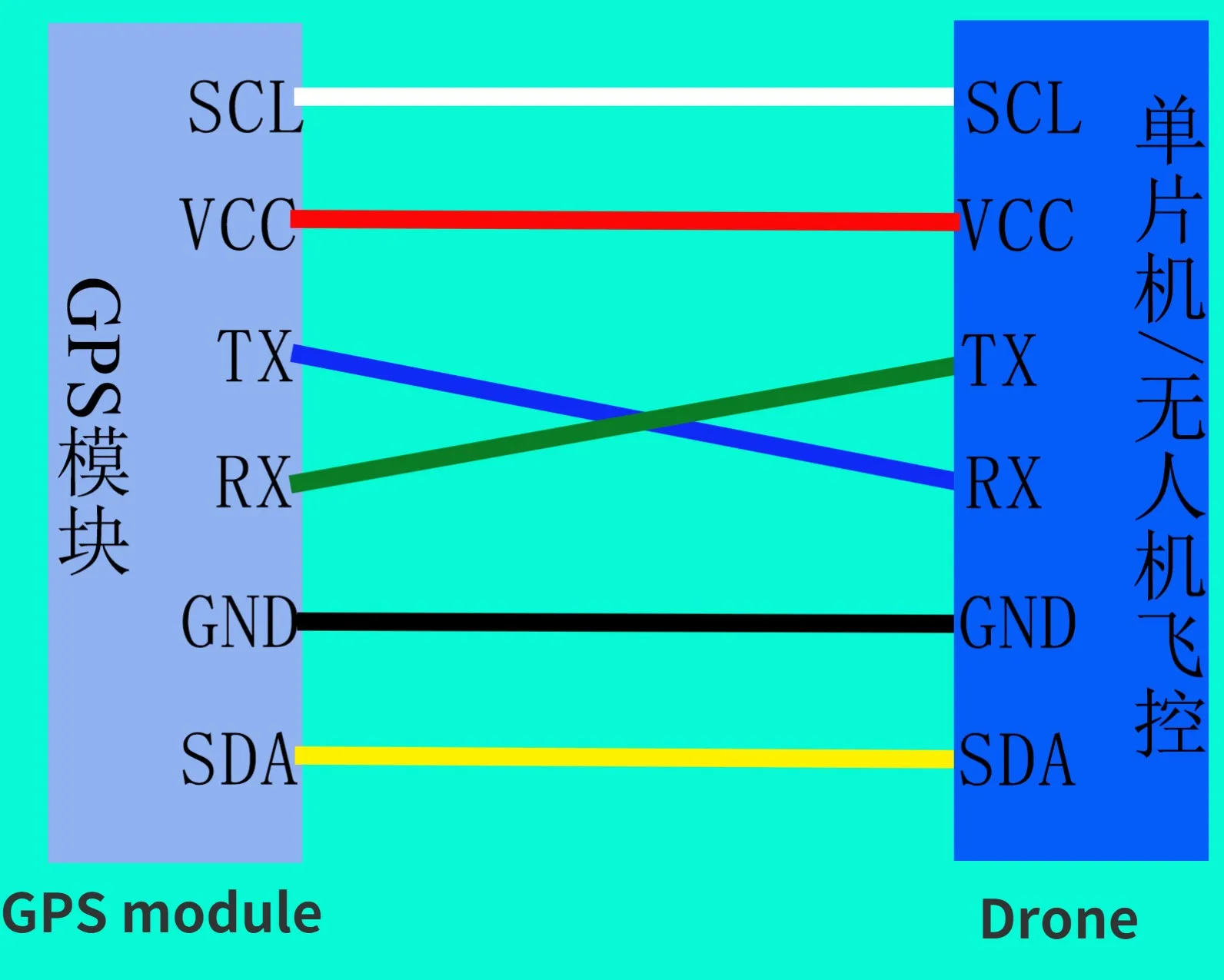

Определение штифта

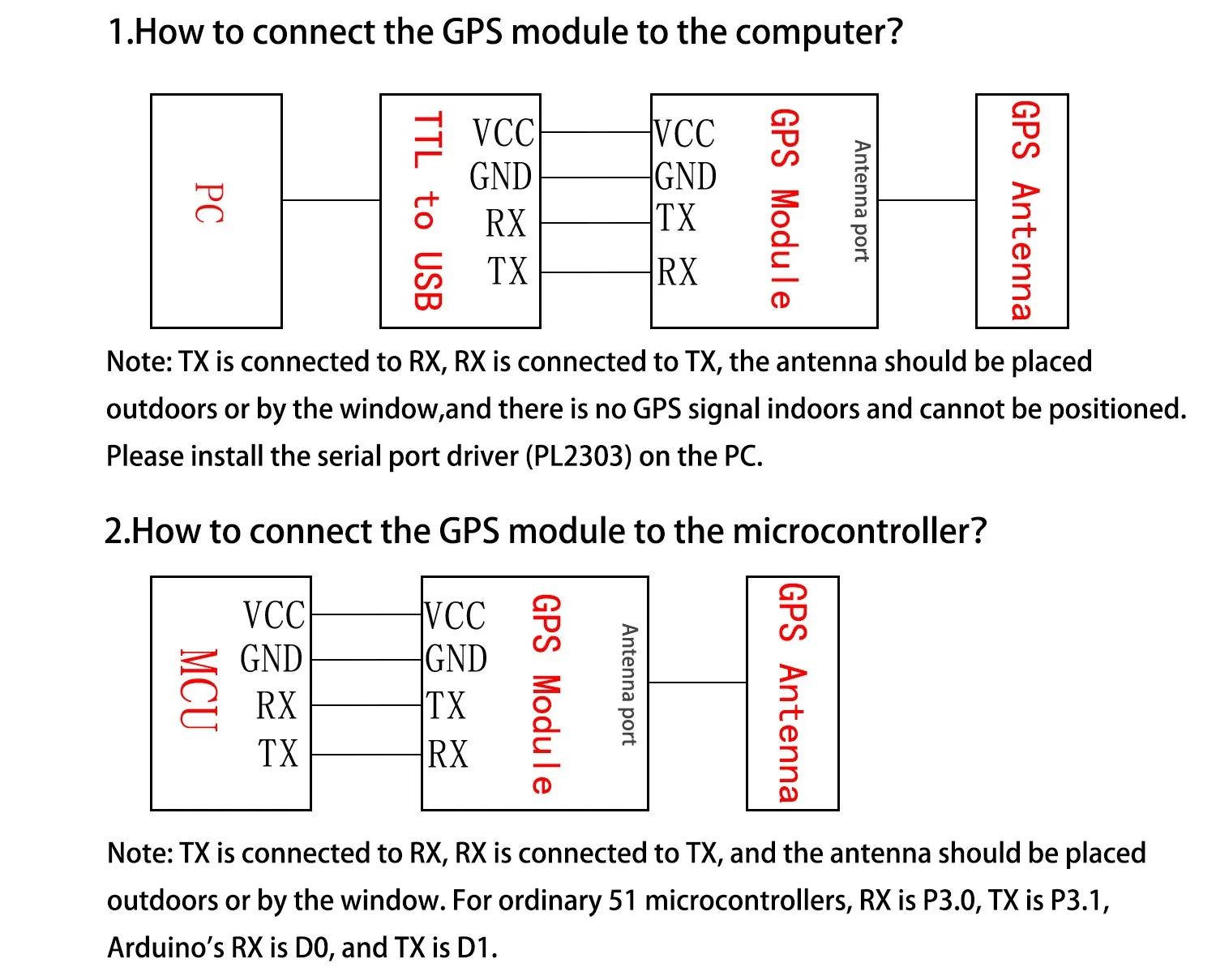

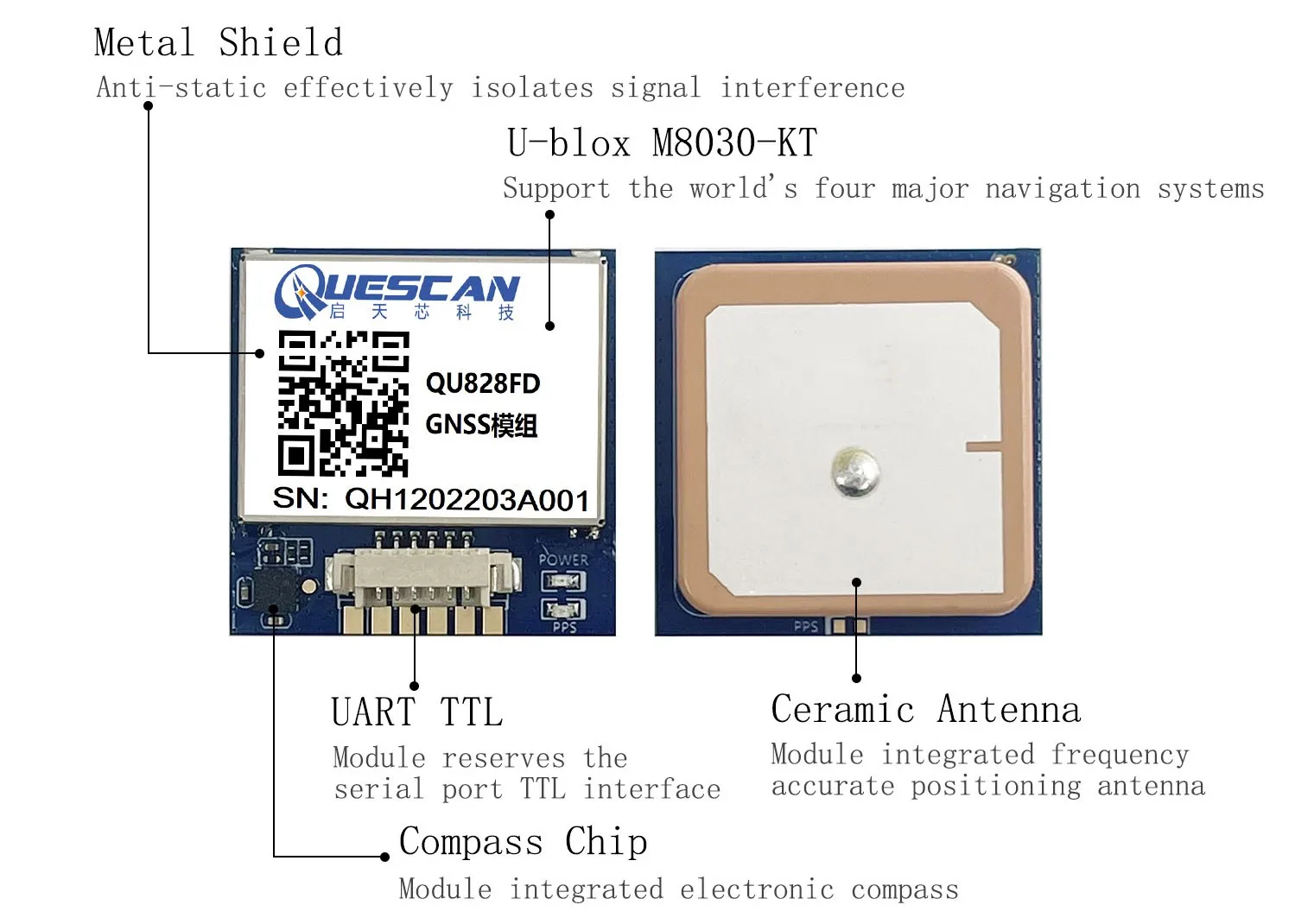

Аппаратный анализ

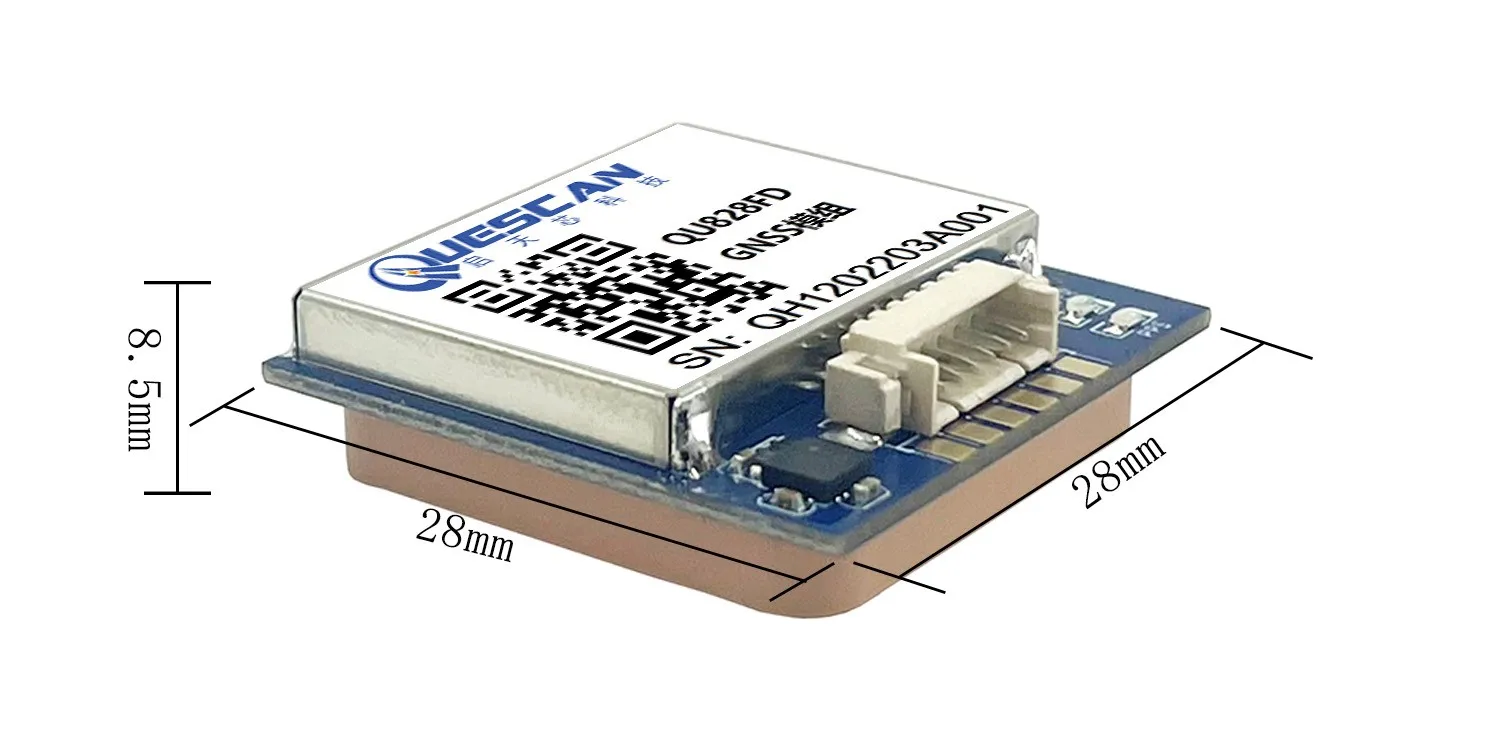

Размеры

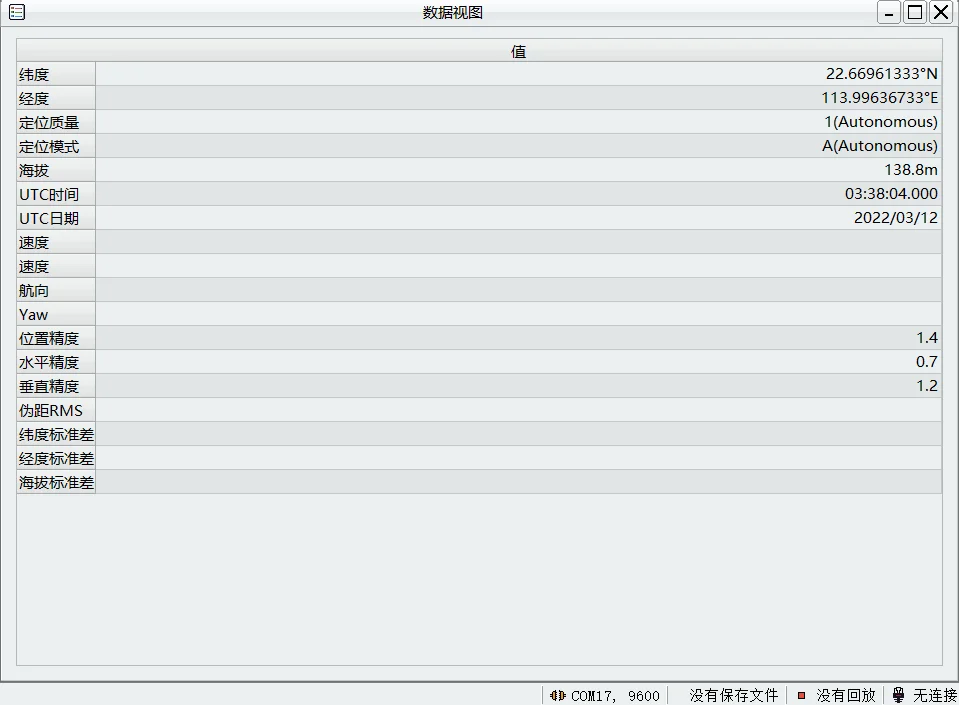

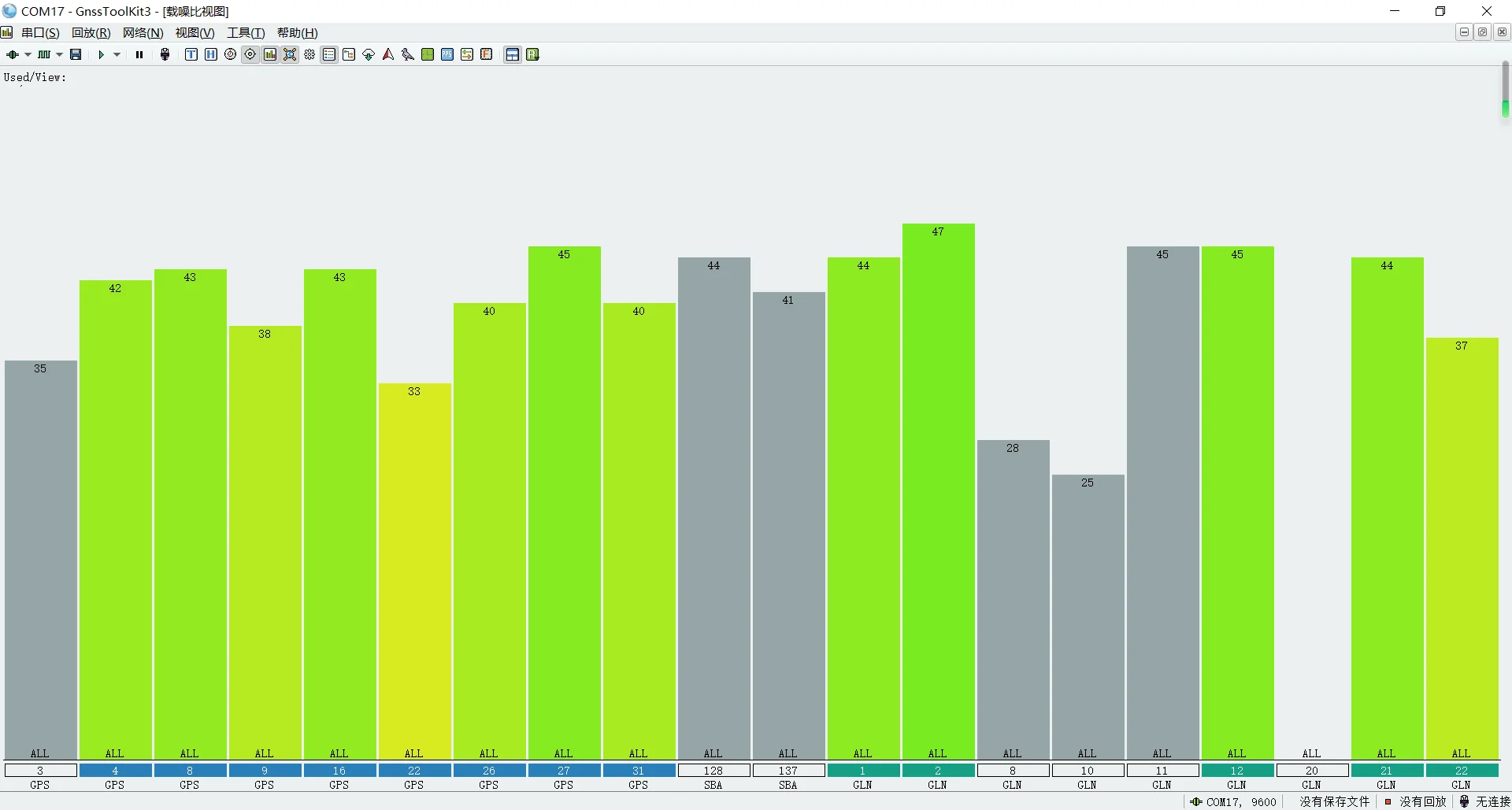

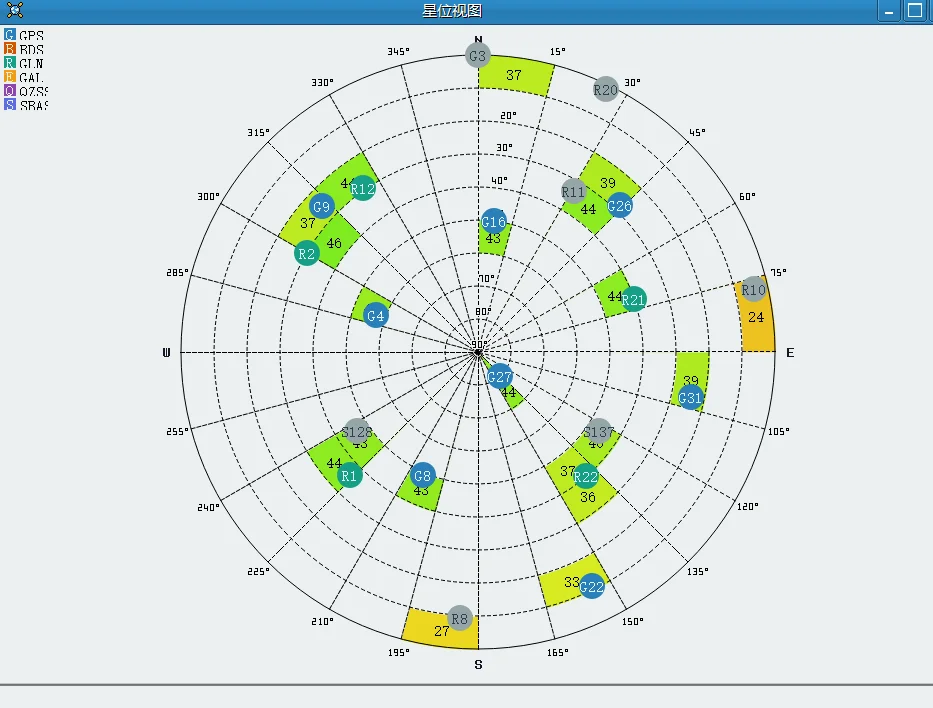

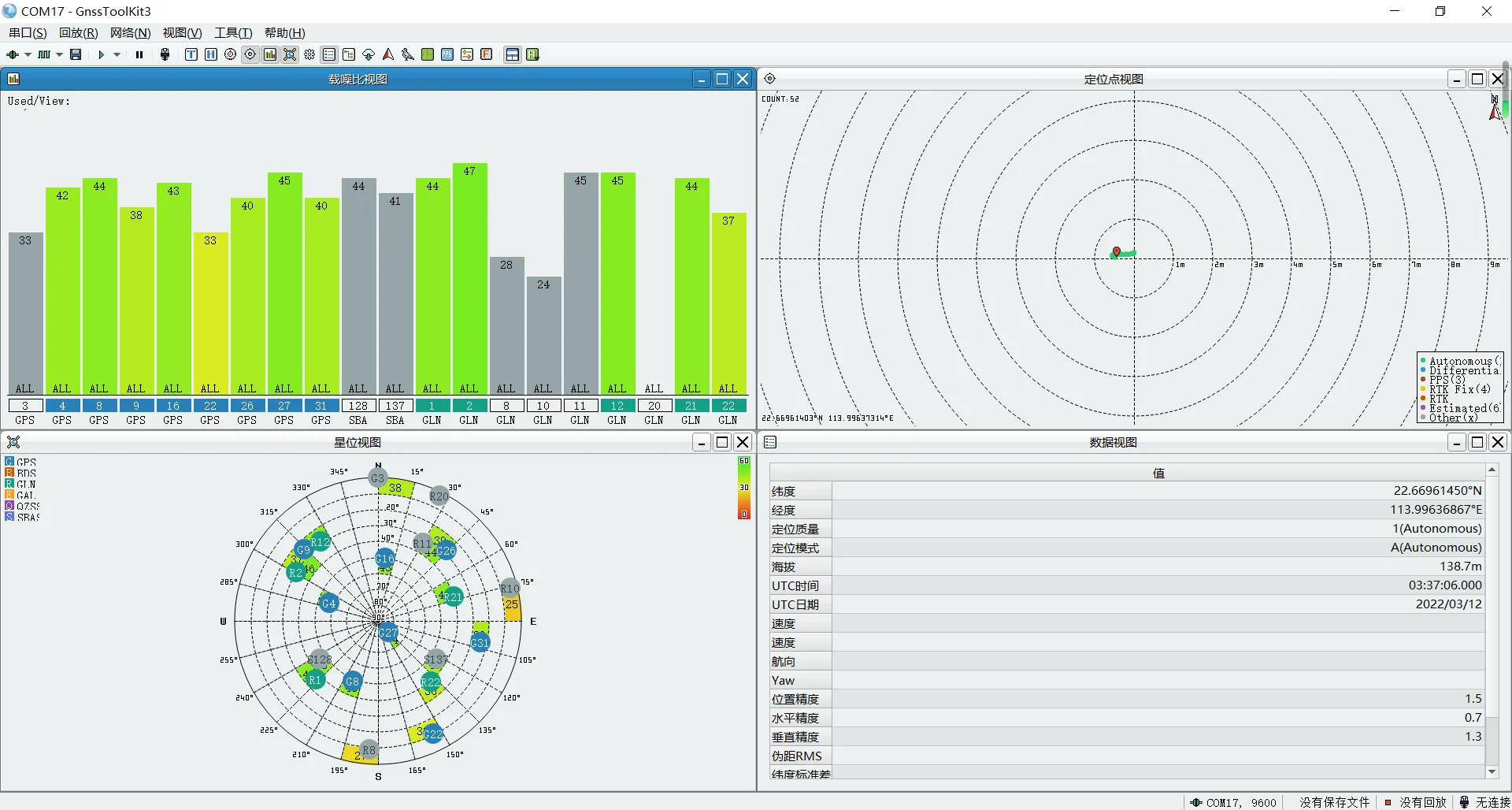

Производительность

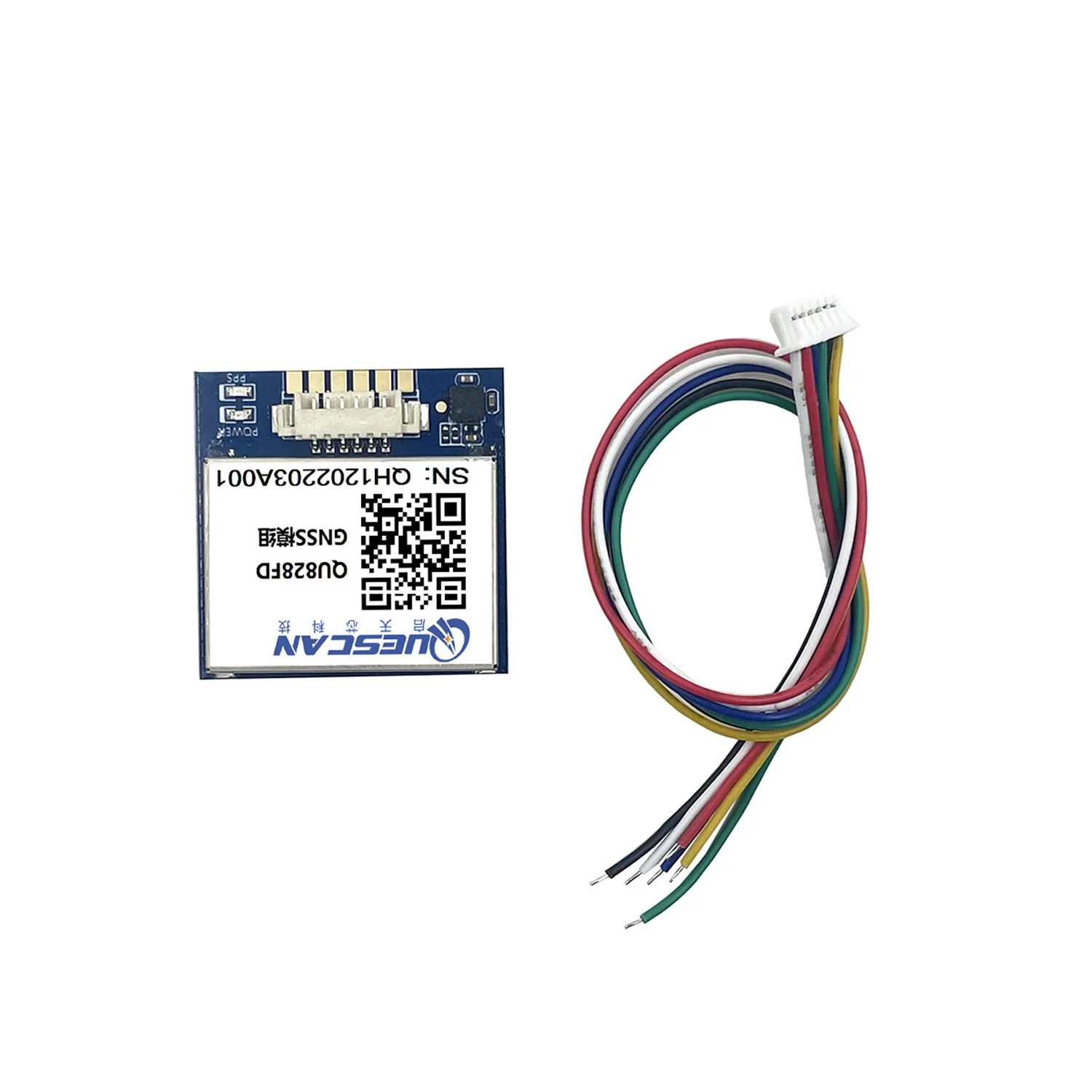

Упаковочный лист

GPS модуль * 1
Линия передачи данных * 1
