Радиоуправляемый микро-приемник BETAFPV ExpressLRS ELRS 5CH PWM с низкой задержкой и большим

Характеристики

Микро приемник BETAFPV основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

В настоящее время доступно множество товаров ExpressLRS!

Приемники ExpressLRS PWM

ExpressLRS теперь поддерживает прямой PWM выход от приемников, которые были специально разработаны для этого режима. Микро приемник BETAFPV ELRS оснащен выходом ШИМ для применения неподвижных крыльев, вертолетов, радиоуправляемых автомобилей, лодок и т. Д. И поддерживает функцию failsafe, которая может защитить радиоуправляемые модели от выхода из-под контроля. Кроме того, конструкция plug-and-play делает его очень простым и удобным в использовании.

Примечание: для работы с приемником PWM убедитесь, что прошивка TX и RX ELRS V2.0.0.

Сравнение в BETAFPV ELRS приемники

В чем разница между микроприемником, нано приемником и Lite ресивером?

Микро приемник является первым приемником ELRS с выходом PWM на BETAFPV. Он широко используется в воздушное судно с фиксированным крылом, Вертолеты (беспилотный летательный аппарат), машинах RC, лодки и т. Д. Весом около 4,5g с антенной означает, что радиоуправляемого летательного аппарата FPV предотвратить потерю товарного вида или носить с собой. С портами ПОДКЛЮЧЕНИЯ plug-and-play Micro receive очень прост в использовании и не требует припоя.

Нано-приемник (версия 2,4G) является первым и (до сих пор) единственным приемником с усилителем мощности (PA + LNA). Он имеет мощность телеметрии 100 мВт и лучшую чувствительность при более длительном диапазоне. Приемник Lite не имеет PA/LNA на них, поэтому его телеметрическая мощность как то, что чип RF SX1280 поставляется с 17 МВт.

Кроме того, нано-приемник поставляется с обычной внешней дипольной Т-антенной. Приемник Lite имеет керамическую антенну SMD и, по идее, это не так большой диапазон.

Микроприемник используется для самолетов, вертолетов, радиоуправляемых автомобилей и лодок. Рекомендуется использовать приемник Nano или Lite для дрона. Особенно на 65-85 мм дронах whoop с ограниченным пространством и нужен легкий, облегченный приемник является лучшим выбором.

Параметры

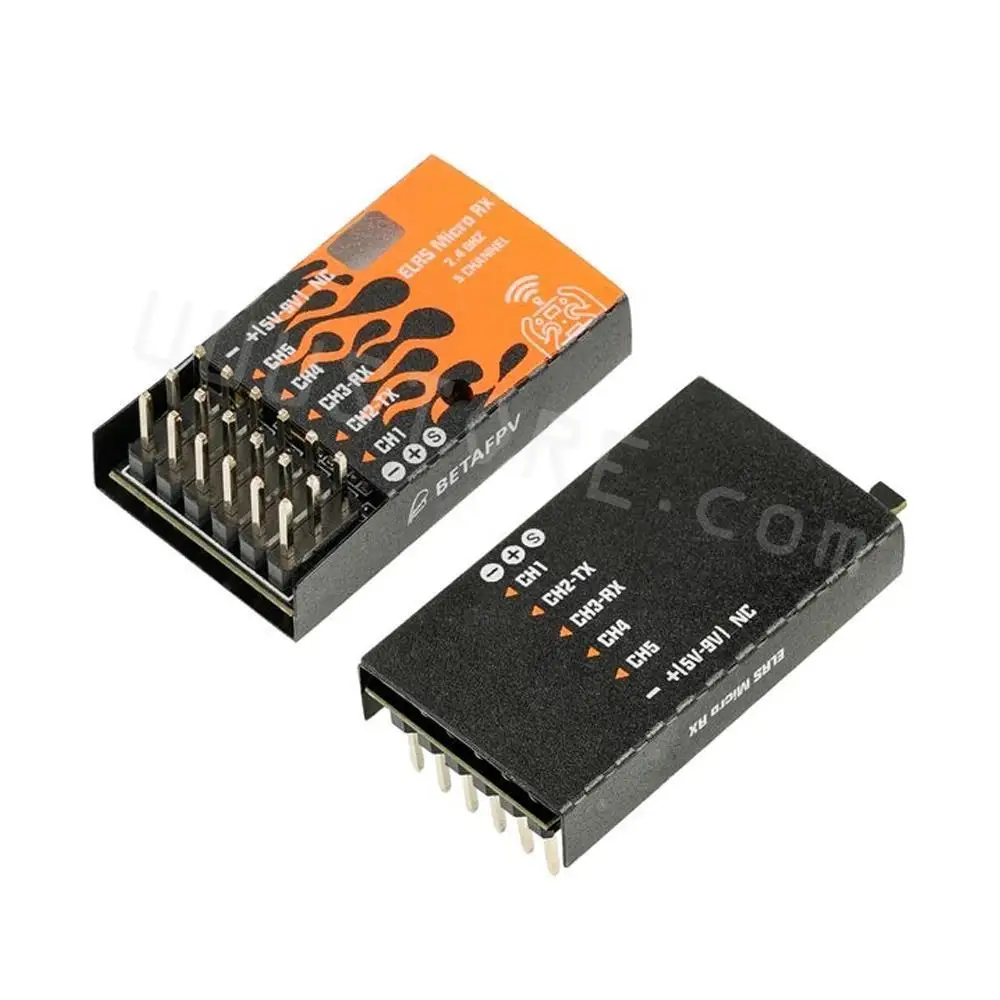

• Товар: микро приемник BETAFPV ELRS

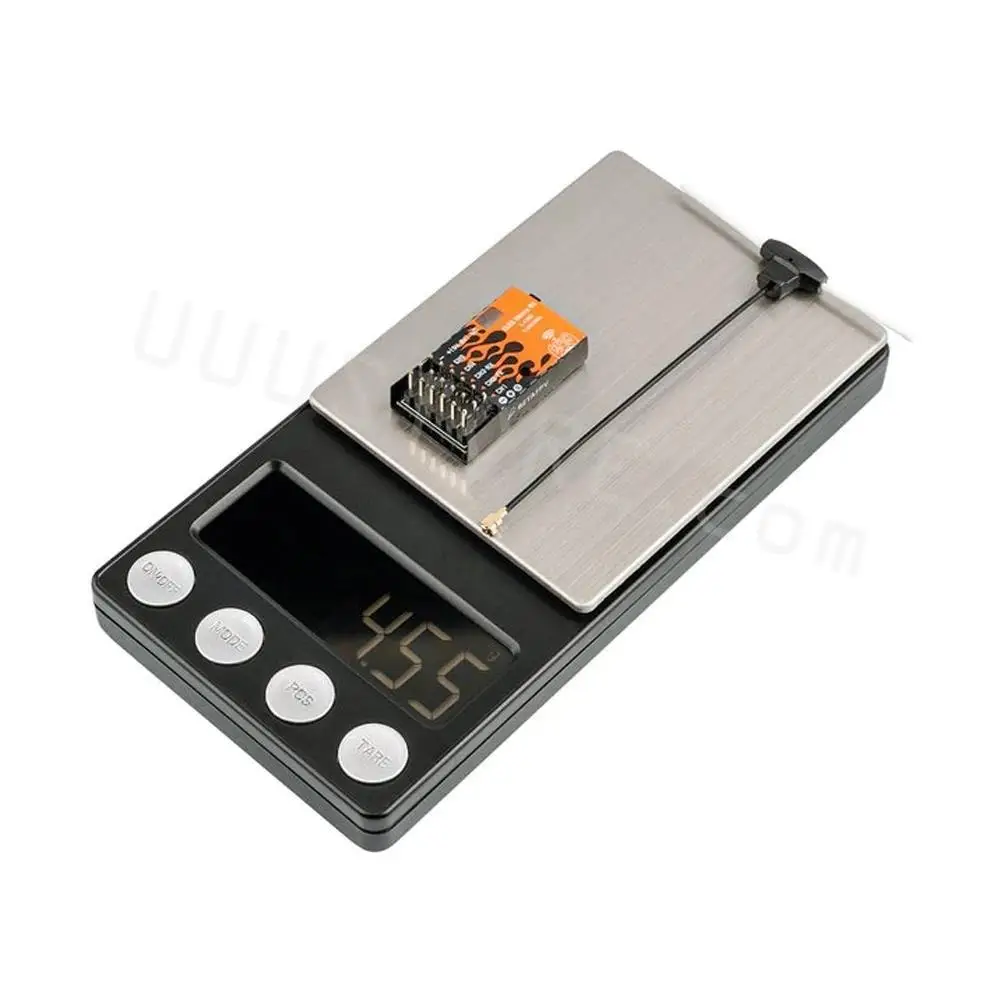

• Вес: 4,5 г (с антенной)

• Антенна: IPEX MHF + T антенна (рекомендуется 80 мм дипольная T антенна)

• PWM канал: 5 каналов

• Протокол последовательного выхода: ШИМ или CRSF

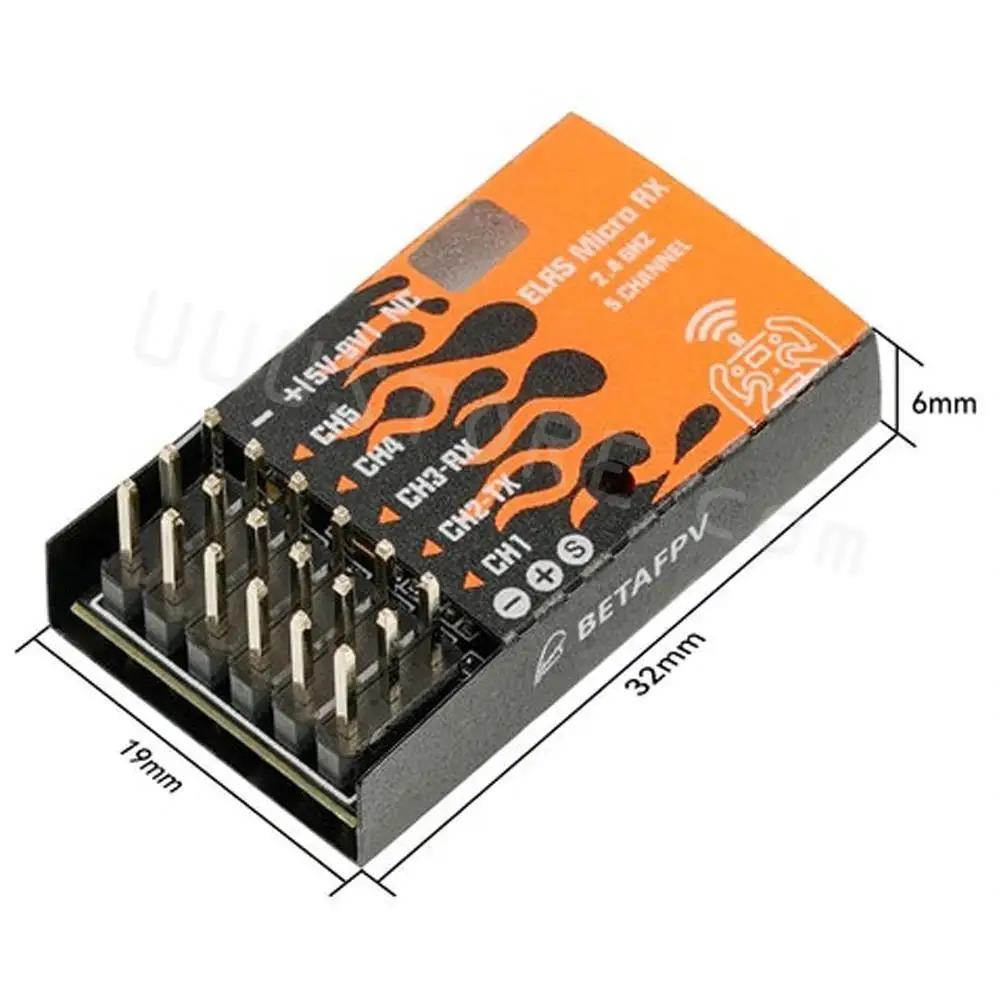

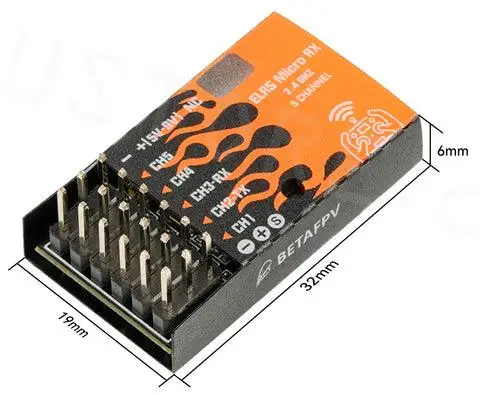

• Размер: 19 мм * 32 мм * 9 мм (без антенны)

• MCU: ESP8285/SX1280/SX1281

• Мощность телеметрии: 12.5 дБм/17 МВт

• Частотные диапазоны: 2,4 GHz ISM

• Входное напряжение: 5V ~ 9V DC @ ''+'' pad

• Версия прошивки по умолчанию: ExpressLRS v2.0

• Адаптированный тип модели RC: мультироторы, самолетов, вертолетов, радиоуправляемых автомобилей, радиоуправляемых лодок и т. Д.

Схема

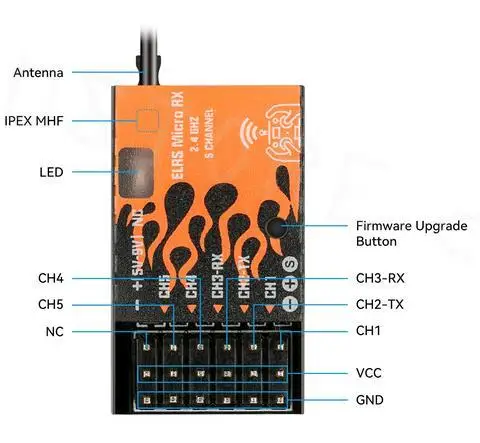

Ниже приведена схема микроприемника ELRS.

Примечание:Версия прошивки микроприемника, изготовленная нашей компанией ELRS 2.0.0.Инновационная команда ELRS официально выпустила версию 2.0.0, которая не совместима с версией 1.x.Примечательно, что модуль TX и приемник должны быть в той же версии ELRS, в противном случае частота не может успешно совпадать.

Примечание: микроприемник также поддерживает выходную прошивку flash CRSF, в этом чехол CH2 соответствует TX и CH3 соответствует RX.

Пожалуйста, нажмите здесь, чтобы узнать способ вспышки прошивки для микроприемника.

Узнайте больше о ExpressLRS

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проект на Github или присоединиться к обсуждениям в группе Facebook.

ExpressLRSОснована на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.Процедура привязки

Микро-приемник поставляется с официально основным протоколом версии 2.0.0 и не был установлен для привязки фразы. Поэтому, пожалуйста, убедитесь, что модуль RF TX работает на официально крупном выпуске протокола V2.0.0, и ранее не было установлено ни одной привязанной фразы.

• Введите режим привязки путем подключения и отключения микроприемника три раза;

• Убедитесь, что светодиодный индикатор мигает дважды, это означает, что микроприемник находится в режиме привязки;

• Убедитесь, что модуль RF TX или радиопередатчик также входят в режим привязки, который посылает Пульс привязки;

• Когда светодиодный светильник твердый, это означает, что устройства успешно связаны.

Примечание: как только устройства будут успешно связаны, приемник сохранит информацию о привязке. Нет необходимости в повторной привязке к последнему использованию, так как устройства будут подключены автоматически.

Примечание: Если вы оплавляете прошивку микроприемника с помощью вашей собственной привязочной фразы, пожалуйста, убедитесь, что модуль RF TX имеет ту же привязочную фразу для выполнения автоматической привязки.

Аварийный и ШИМ выход

Когда соединение или сигнал теряются между радиопередатчиком и приемником, функция failsafe отрегулирует все каналы до значений failsafe, установленных пользователями, Максимальная безопасность и предотвращение полета. Необходимо правильно настроить безопасные значения, если вы не используете Контроллер полета, такой как фиксированное крыло RC.

• Включите микро-приемник и подождите 20 секунд без привязки.

• Как только индикатор мигает быстро, приемник был активирован WiFi.

• Подключите WiFi через компьютер или мобильный телефон.

• Название WiFi: ExpressLRS RX

• WiFi PWD: expresslrs

• Откройте адрес веб-сайта: http:/10.0.0.1 и настройте свои собственные безопасные значения.

Примечание: значения Failsafe являются абсолютными и не используют флаг «invert».

Светодиодный индикатор состояния микроприемника показан ниже.

Посылка

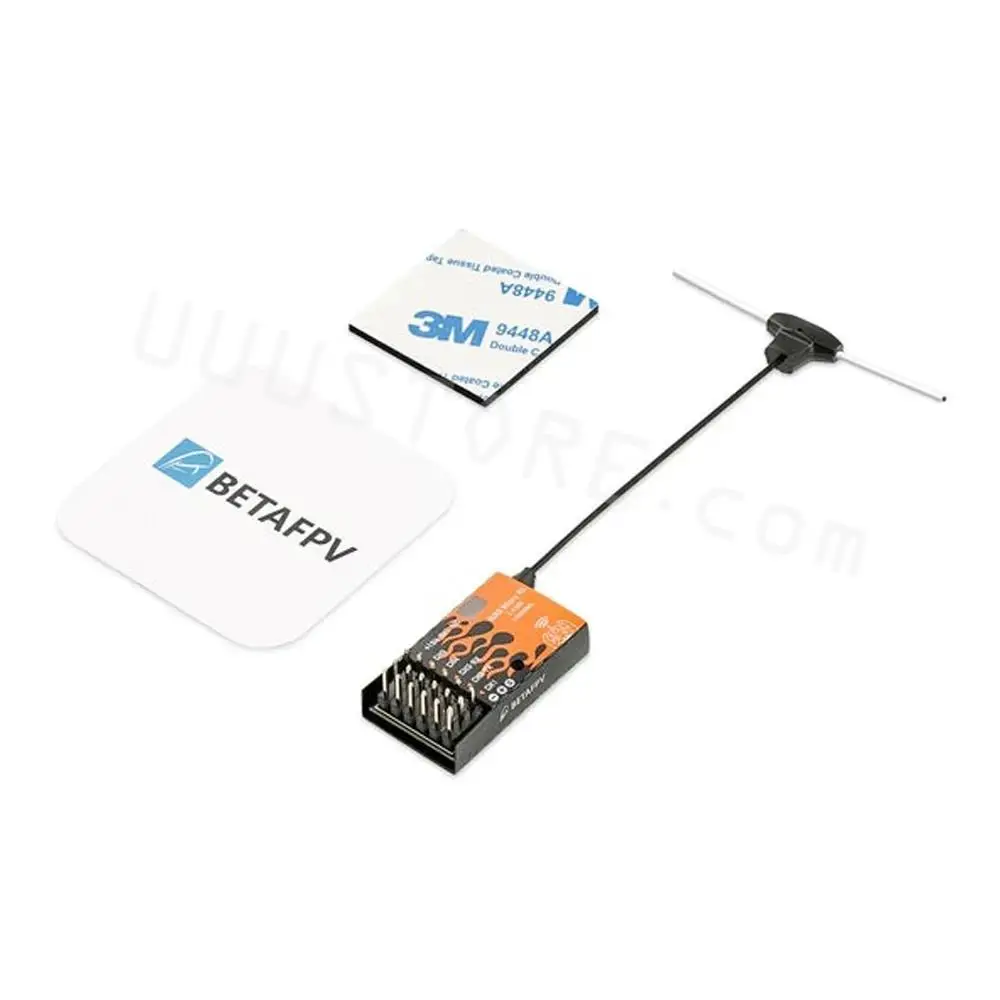

• 1 * ELRS микро приемник

• 1 * BETAFPV 80 мм T антенна
