6 шт. микробитный джойстик: Плата расширения для детей Образовательное

Введение

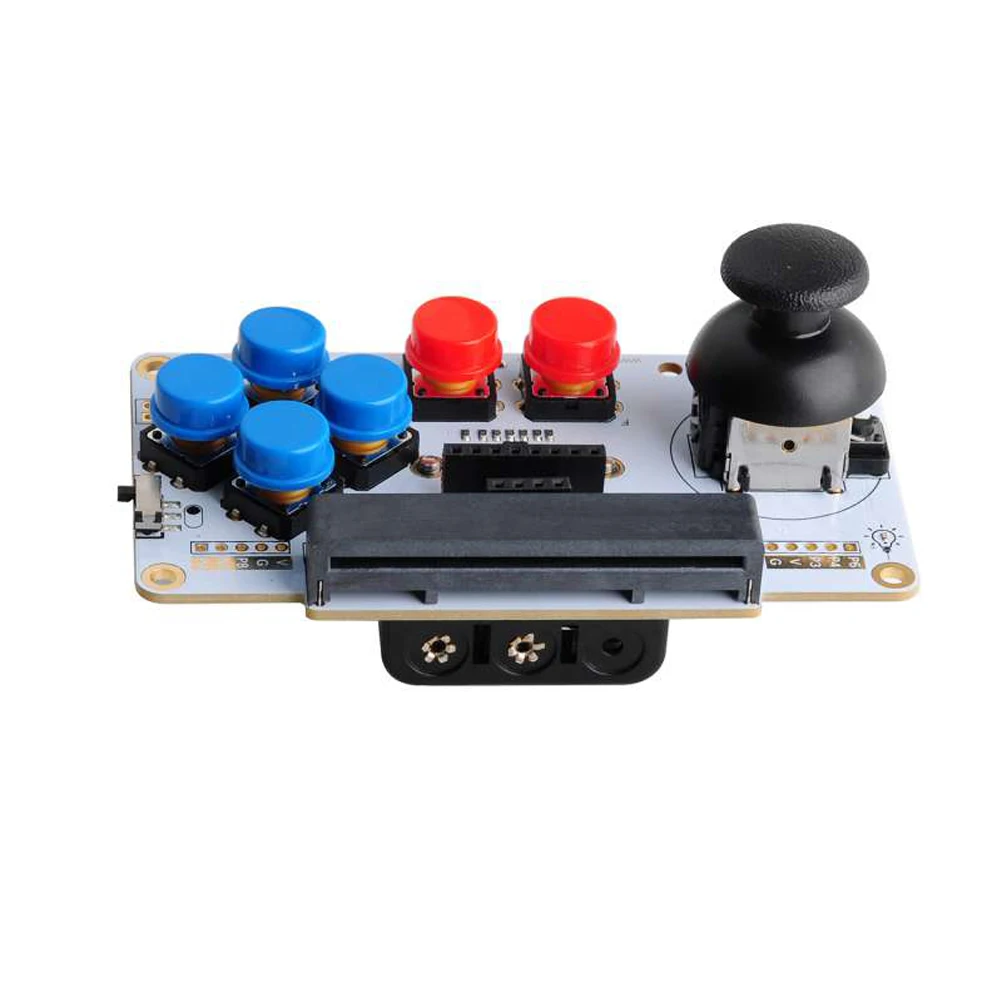

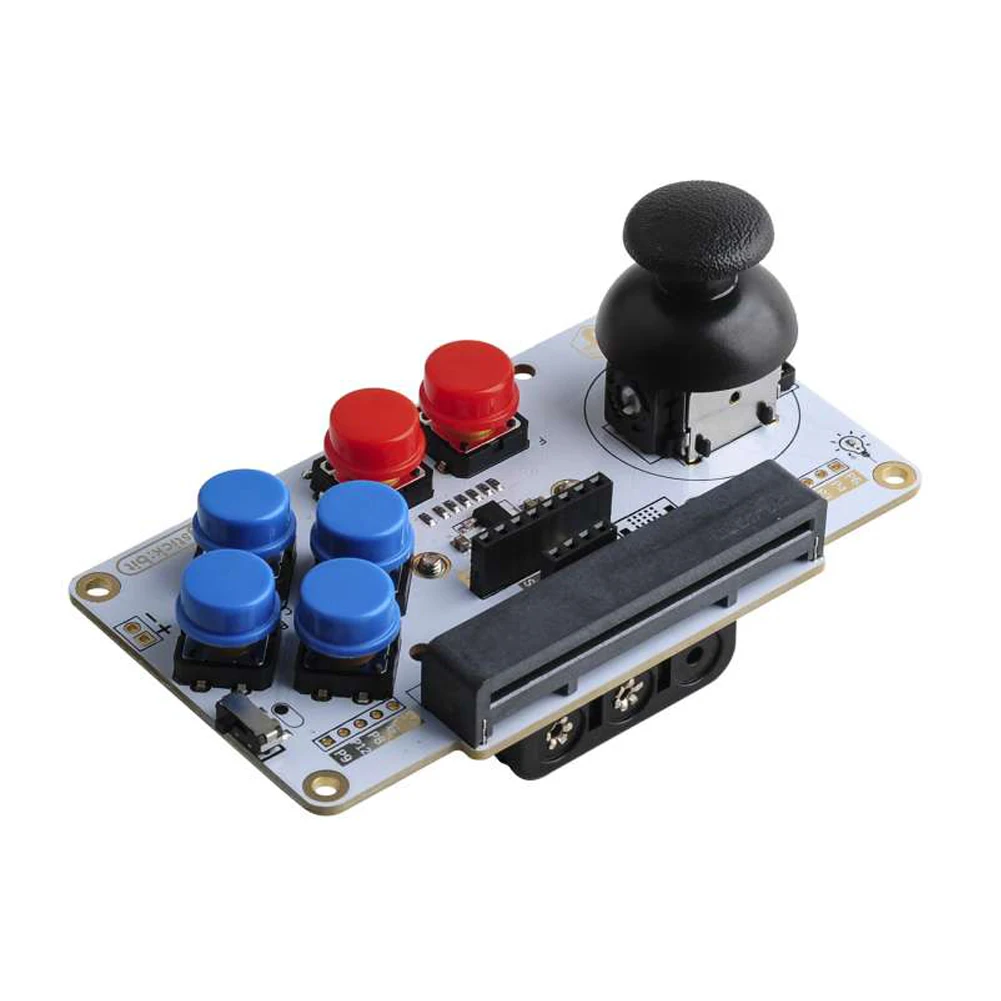

Джойстик: bit-это игровой джойстик на основе Micro:bit. На плате встроен джойстик и 6 неопределенных клавиш. Это очень удобно для пользователей для расширения различных модулей связи, потому что он имеет расширенные разъемы, такие как GVS, IIC, SPI, UART. Кроме того, он имеет встроенный выключатель питания и внешний разъем питания. Очень хорошо использовать.

Размеры

Определение контактов

Особенности

Среда разработки: Javascript / Makecode / Microsoft Touch Develop / Python.
Поддержка последовательного порта UART.
Поддержка GVS-Octopus электрического кирпича.
Встроенный джойстик и 6 неопределенных клавиш.
Поддержка расширения модуля IIC.
Поддержка расширения модуля SPI.

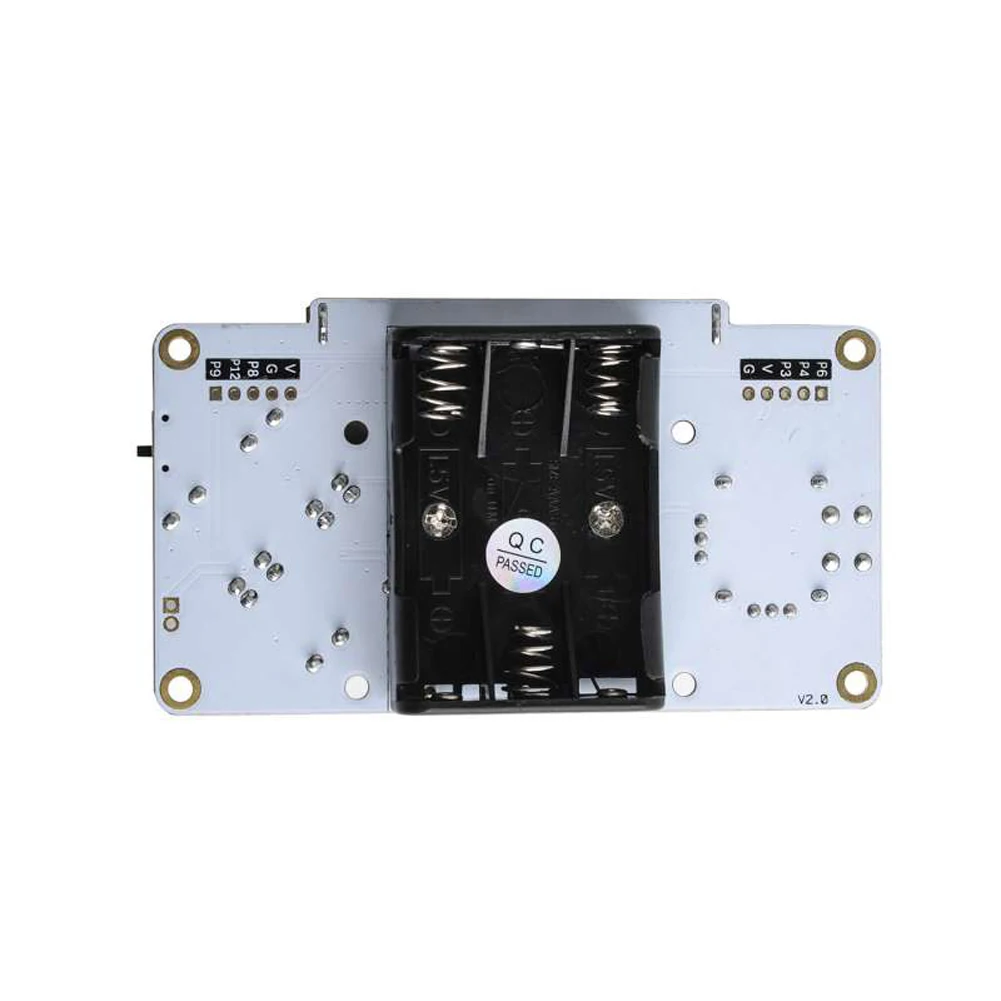

Внутренний Мощность Вход Напряжение: DC 3,9 V-4,5 V
Внешний Мощность Вход Напряжение: DC 3,9 V-18V
Размер: 103,00 мм X 64,00 мм
Вес: 54 г

Применение

Поддержка устройства Bluetooth 4,0 (на основе micro:bit)
Поддержка разъема GVS, совместима с модулями серии elefreaks Octopus electric brick.
Умные автомобили с дистанционным управлением, балансирующие автомобили.
Используйте rs, чтобы разработать робототехнику с дистанционным управлением, роботизированные руки и т. д.

Обновление

Совместимый продукт

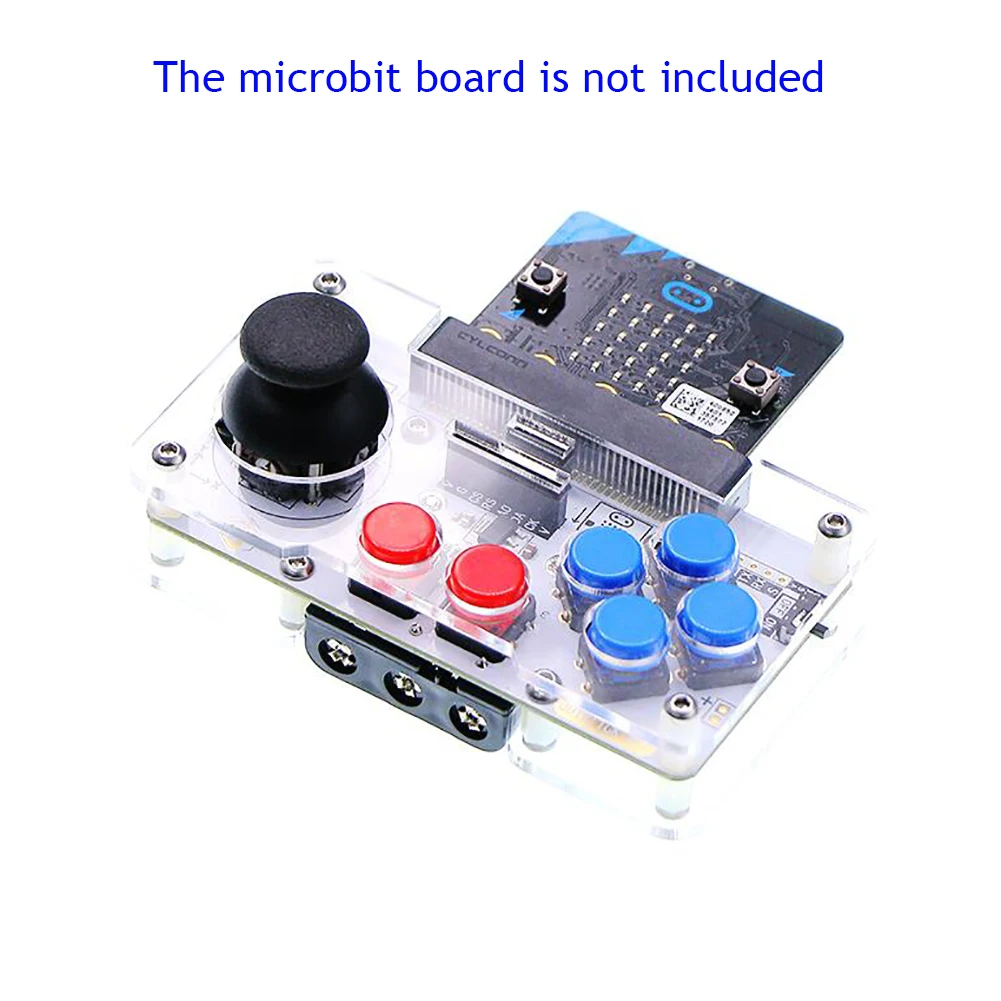

Он совместим с micro:bit board. С черным соединителем в верхней части джойстика, вы можете подключить micro:bit board в слот. Хорошо сочетается с любой свободной одеждой.

Более подробная информация о некоторых контактных разъемах

G / V (3,3 V) / P3 / P4 / P6 являются соединителями для электрических кирпичей GVS. Среди них P3 / P4-разъемы для аналоговых/PWM/цифровых разъемов, которые могут помочь вам удобно подключить сервоприводы и различные датчики.

UART СОЕДИНИТЕЛЬ: V (3,3 V) / G / TX / RX / S являются последовательными портовыми соединителями. Он совместим с обычными модулями беспроводной связи, такими как HC08 / HC11.

I2C Связь Разъем: GND / VCC (3,3 V) / SCL внесение изменений в стандартные I2C разъем. Он совместим с 3,3 V I2C датчиками и устройствами.

Разъем связи SPI: V / G / CS / RS / AO / DA / CK соответствует разъему TFT 1,8 дюймового ЖК-модуля. Он может непосредственно совместим с TFT 1,8 дюймовым ЖК-модулем, включая SPI Коммуникационный разъем на micro:bit board.

Программа

Пример кода:


Нажмите кнопку «1», oled-дисплеи «1».
Нажмите кнопку «2», oled-дисплеи «2».
Нажмите кнопку «3», oled-дисплеи «3».
Нажмите кнопку «4», oled-дисплеи «4».
Нажмите кнопку «5», oled-дисплеи «5».
Нажмите кнопку «6», oled-дисплеи «6».
Нажмите джойстик вверх вдоль оси «Y», oled-дисплеев «+ Y».
Нажмите джойстик вниз вдоль оси «Y», oled-дисплеев «-Y».
Нажмите джойстик влево вдоль оси «X», OLED отображает «+ X».
Нажмите джойстик вправо вдоль оси «X», OLED отображает «-X».
