Макетная плата MPC5744P/оценочная плата NXP Freescale Power SPC5744PFK1AMLQ9 car

Этот продукт не принимает никаких причин для возврата, перед покупкой хорошо!

5744P является официальным основным толчком в последние годы; Эта плата более подходит для китайских людей, чем официальная плата развития: легко понять, проста в использовании, полная функция, интерфейс; предоставить чипы схематической библиотеки PCB посылка библиотеки

Схема распределения, исходный код драйвера модуля, особенно с интегрированной appliance DEMO, значительно сокращает время исследований и разработок!

1 обзор системы

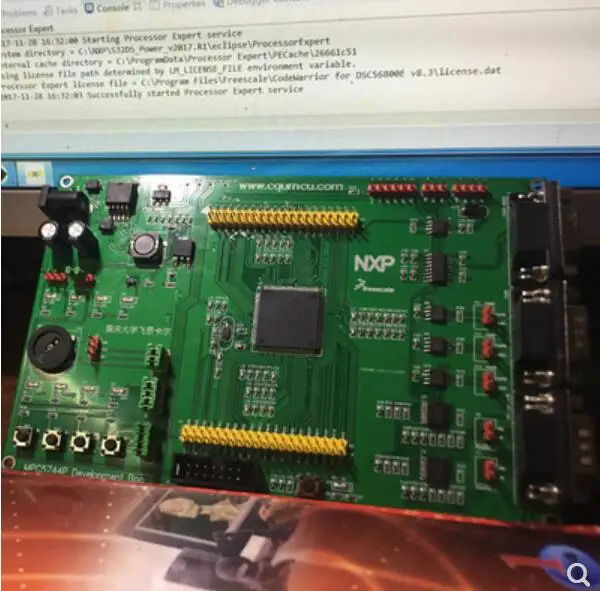

Макетная плата MPC5744PDEV/оценочная плата главный чип управления с использованием NXP Freescale нового LQFP144 пакета SPC5744PFK1AMLQ9 чип, предназначен для автомобильного электронного приложения, практики промышленного контроля для проверки программного обеспечения и аппаратных функций и тестирования приложений модуля выделенной платформы разработки. Разработанный Freescale лабораторией Чунцин университета.

Компоненты платформы разработки: (посылка с техническими данными, отправленная по электронной почте)

* MPC5744PDEV + 12V/1.0A адаптер питания

Требования к компьютеру:

* X86 или совместимый процессор

* Windows 7 или выше

Среда развития:

* S32 Design Studio for Power Architecture-это Официальная среда разработки, которая поддерживает семейство контроллеров MPC57xx

Инструменты для отладки загрузки:

* Эмуляторы, которые поддерживают PowerPC семья 32-битный контроллеры :( приобретаются отдельно, здесь)

OSJTAG для PowerPC: https:/пункт. -----

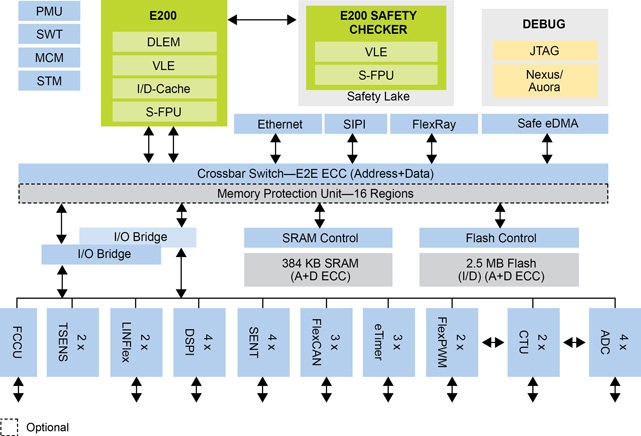

2 чип-архитектура

В MPC57xx семья 32-битный MCU использует Мощность Архитектура®Технология для автомобильного и промышленного силового агрегата, управления двигателем, управления двигателем, управления корпусом, шлюза, шасси и безопасности, приборной панели и управления дисплеями. MPC57xx, MPC56xx и MPC55xx серии приносят значительные преимущества для автомобильной электроники и промышленных дизайнеров контроля.

В MPC574xP MCU Семья использует 32-битный встроенный Мощность Архитектура®, С двумя замедленными шаговыми ядрами E200Z4 и рабочими частотами до 200 МГц. Он отвечает самым высоким функциональным стандартам безопасности, применимым к автомобильным и промышленным функциональным приложениям безопасности. Интегрированная архитектура безопасности уменьшает количество нового программного обеспечения и изменений в процессе разработки; Программируемый Блок сбора неисправностей и управления (FCCU) контролирует состояние целостности устройств и обеспечивает гибкий контроль состояния безопасности; сквозная коррекция ошибок код (e2eECC) Улучшает допуск и обнаружение неисправностей; Часть гарантийного обеспечения®Программа помогает производителям соответствовать ISO 26262 ASIL-D стандартам функциональной безопасности. Кроме того, MPC5744P в основном совместим с предыдущими MPC5643L.

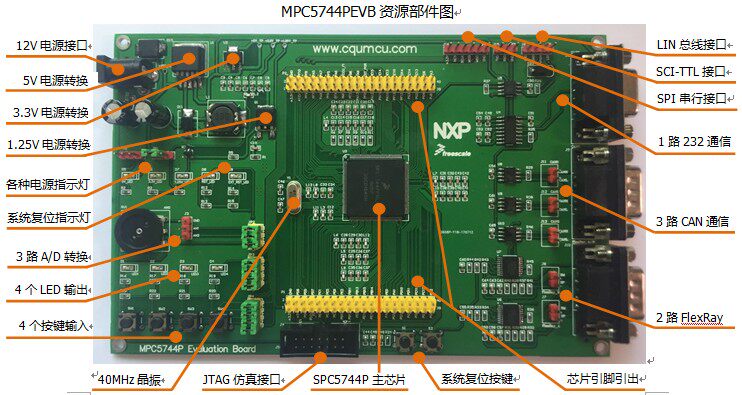

3. Аппаратные ресурсы платы разработки:

1. Источника питания часть: Используйте LM2596 для достижения внешнего от 12 В до 5 В пост преобразования, а затем используйте линейный источника питания (LDO) LM1113-3.3V чип для достижения 5V до 3,3 V постоянного тока до VDD_HV частичное источника питания, через внутреннюю пму сочетание Транзисторы, 3,3 V до 1,25 V постоянного тока до VDD_LV частичное источника питания.

2. Выход управления Светодиодный свет: 4 Светодиодный свет управления Светодиодный через GPIO порт, который может быть по в тех случаях, когда Выход о низком заряде.

3. Обнаружение входного ключа: четыре ключевые переключатели собраны через порт GPIO.

4. Аналоговый ввод: дисковый потенциометр и два внешних напряжения используются для ввода аналогового сигнала через порт ADC.

5.SCI Serial communication (UART) : 1 порт связи LINFlexD_0 реализует 1 канал последовательной связи через MAX3232.

6.LIN bus communication: 1 LINFlexD_1 коммуникационный порт реализует 1 канал LIN bus communication через MC33662.

7. Связь с CAN bus: 3 канала могут поддерживать связь через TJA1050T для достижения 3 каналов связи CAN bus.

8.FlexRay bus communication: два порта FlexRay communication через TJA1080T обеспечивают двухканальный FlexRay bus communication.

9. Почти все внешние сигналы генерируются рядовыми штифтами.

10. Интерфейс отладки JTAG: загрузка программы и отладка моделирования через стандартный интерфейс JTAG.

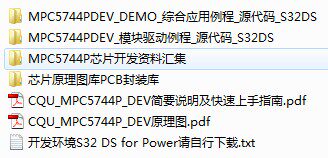

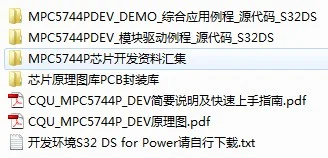

4. Поддержка технических данных и программного обеспечения:

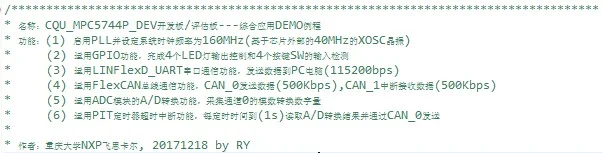

(1) Комплексная демонстрационная версия приложения: многофункциональный комплексный обычный код вместе, можно быстро использовать для собственного применения...

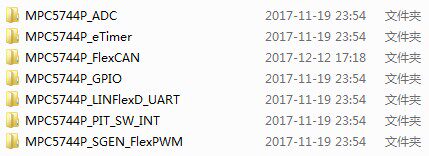

(2) Стандартный исходный код основного модуля: GPIO, eTimer, IRQ, PWM, A/D, SCI(UART), CAN...

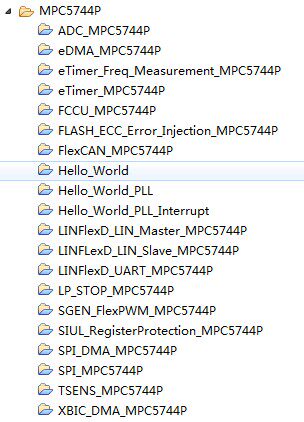

(3) другой исходный код проекта:
