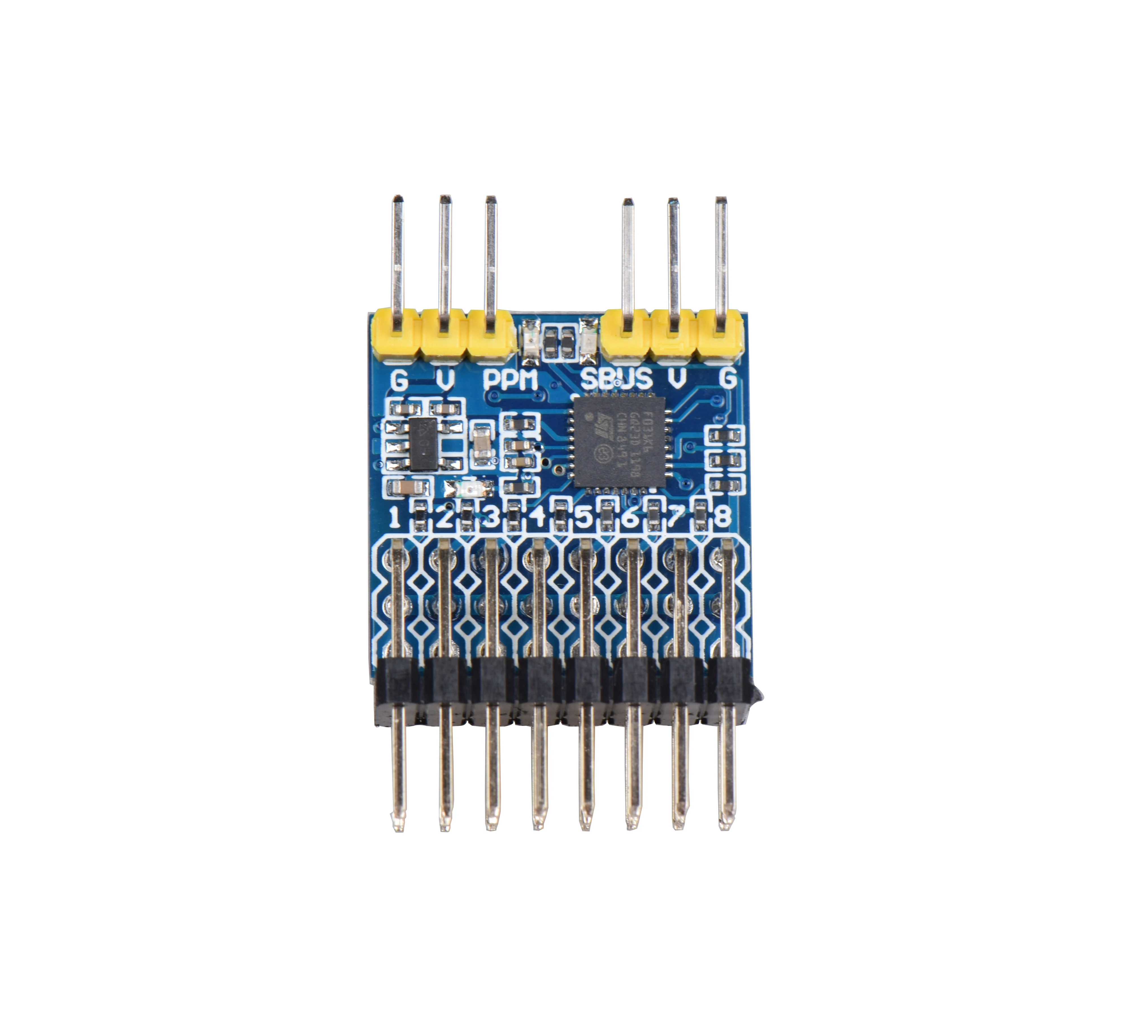

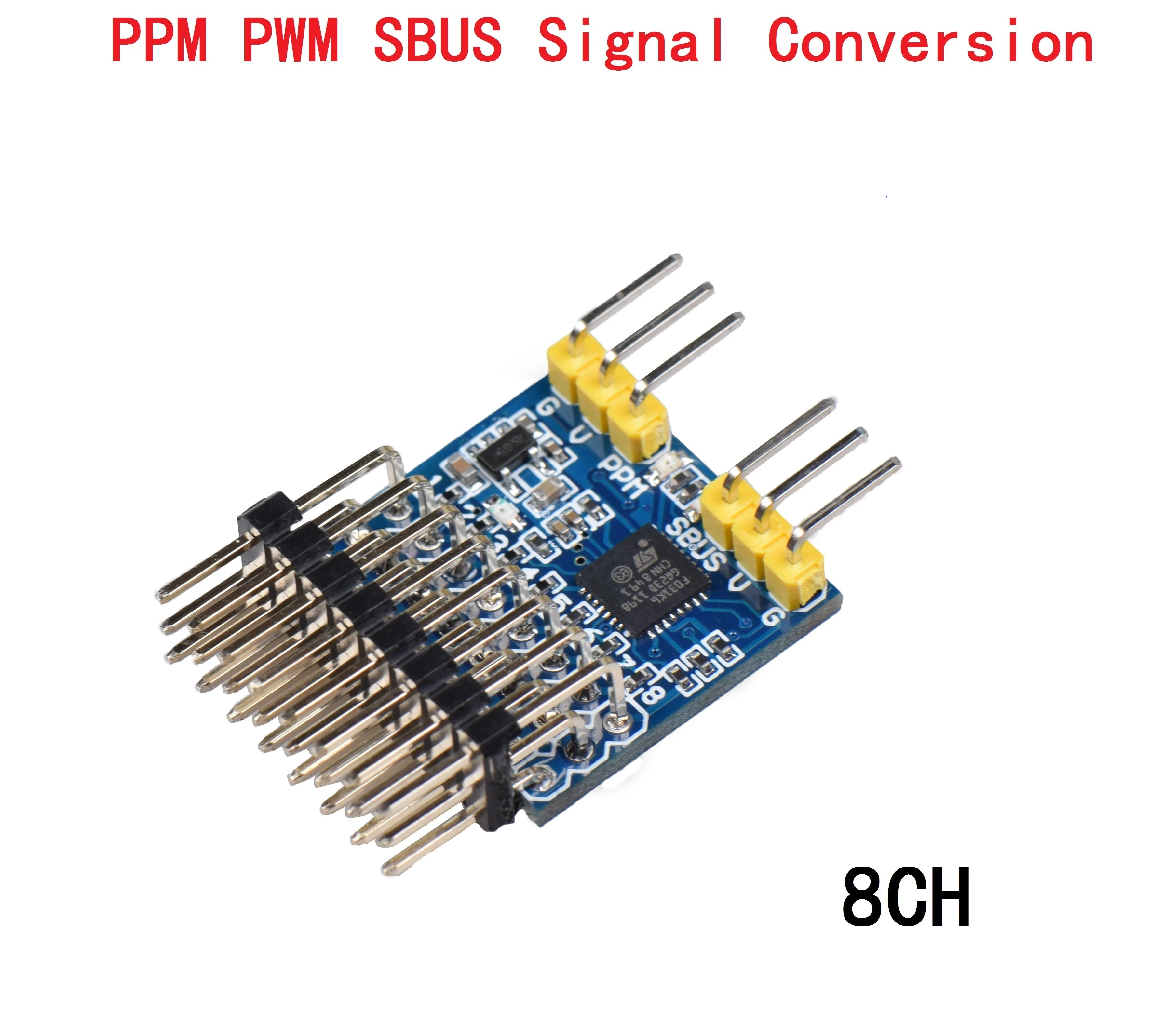

Модуль преобразования сигнала JHEMCU SPP-SBUS PPM PWM интерьерный Радиоуправляемый пульт

Характеристики

Высокопроизводительный SPP конвертер произведенный Jinhang электроники, модуль с большим числом значений напряжения дизайн поддерживает до 20V вход переменного тока, и использует 32-битный однокристальный, чтобы завершить приема сигнала, обработка и преобразование. Стабильность и скорость намного лучше, чем обычные 8-битный однокристальный и входной сигнал автоматически распознается без ручного. Переключатель, plug and play, индикация состояния проста и ясна, поддерживает 8 каналов ввода/вывода.

Параметр:

Вход напряжение: 3,3-20V

Ток: 15 мА

Размеры: 21*21 мм

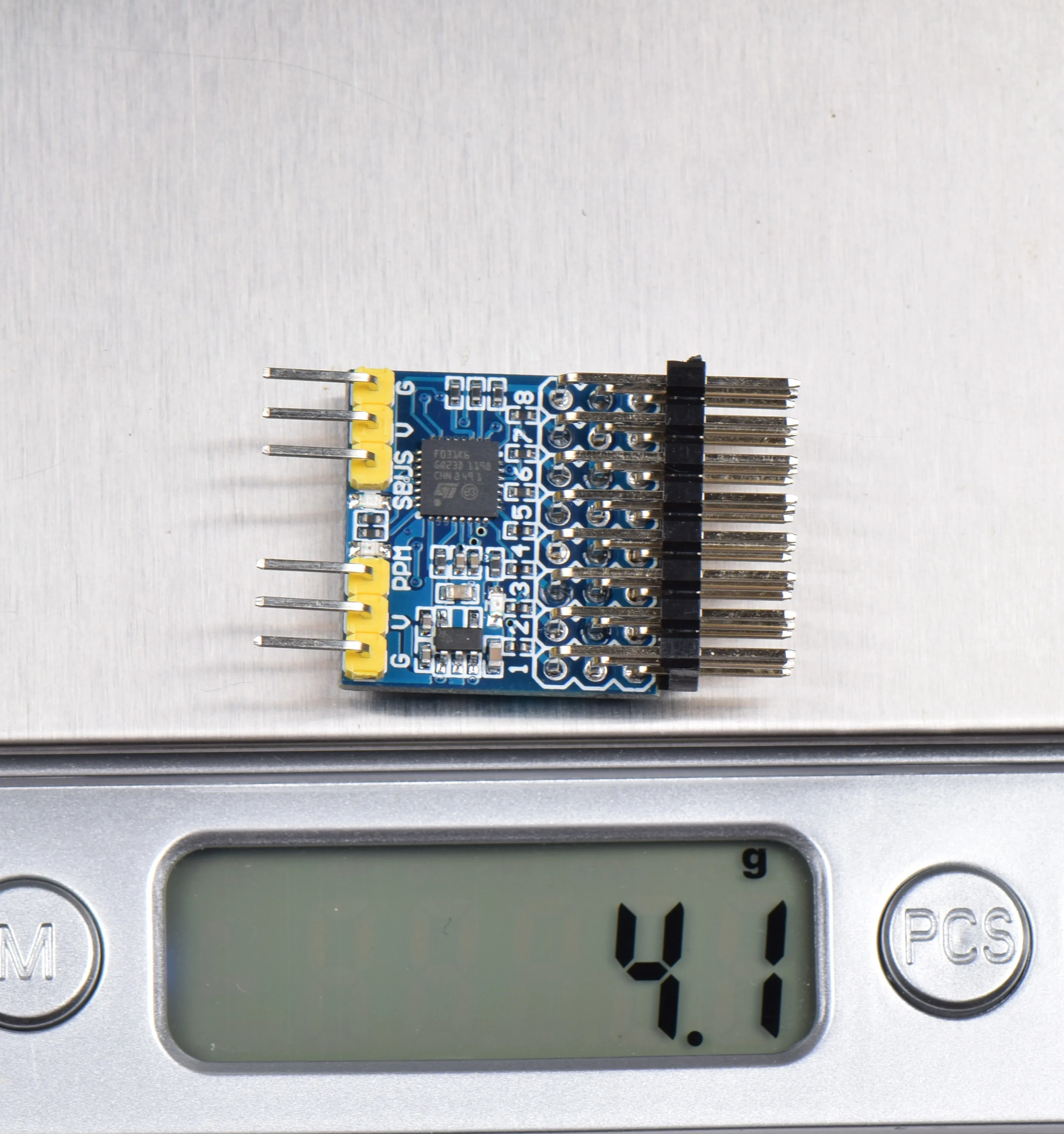

Вес: 4,1 грамм

Входной сигнал:

PPM (CPPM)

ШИМ (общий сигнал приемника)

SBUS (включая futaba-R7008SB серии, FrSky и т. Д.)

Особенности:

Вход SBUS сигнал и Выход PWM и PPM сигналы одновременно

Входной PWM сигнал и одновременно выходной PPM и SBUS сигналы

Входной PPM сигнал и Выход PWM и SBUS сигналы одновременно

Световой светильник:

Когда нет входного сигнала, все три индикатора включены (PPM зеленый, SBUS синий, PWM красный)

Индикатор входного сигнала мигает и индикатор выходного сигнала всегда включен.

Например, при входном сигнале PPM соответствующий индикатор PPM мигает зеленым, а индикаторы PWM red и SBUS blue всегда включены.

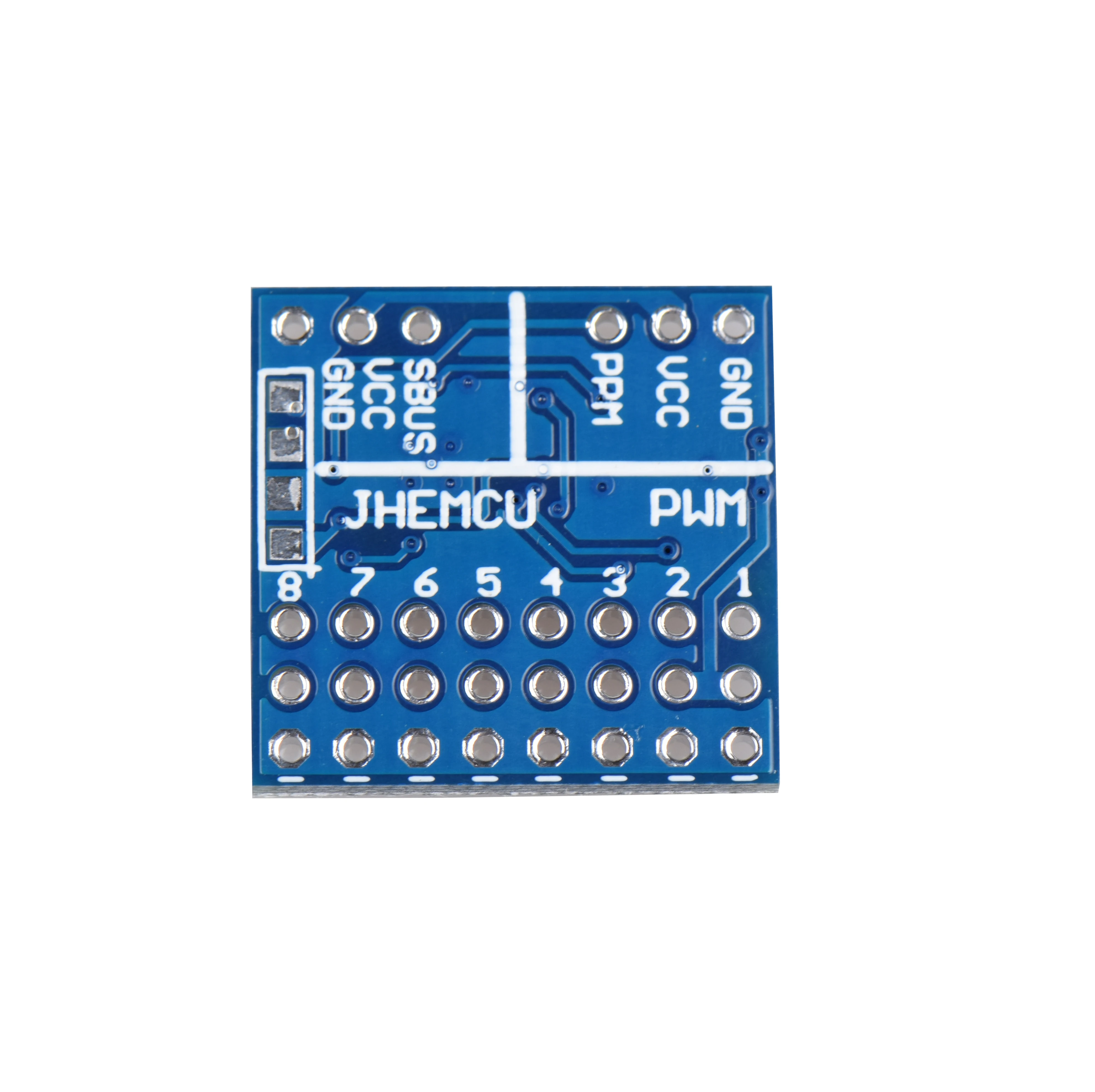

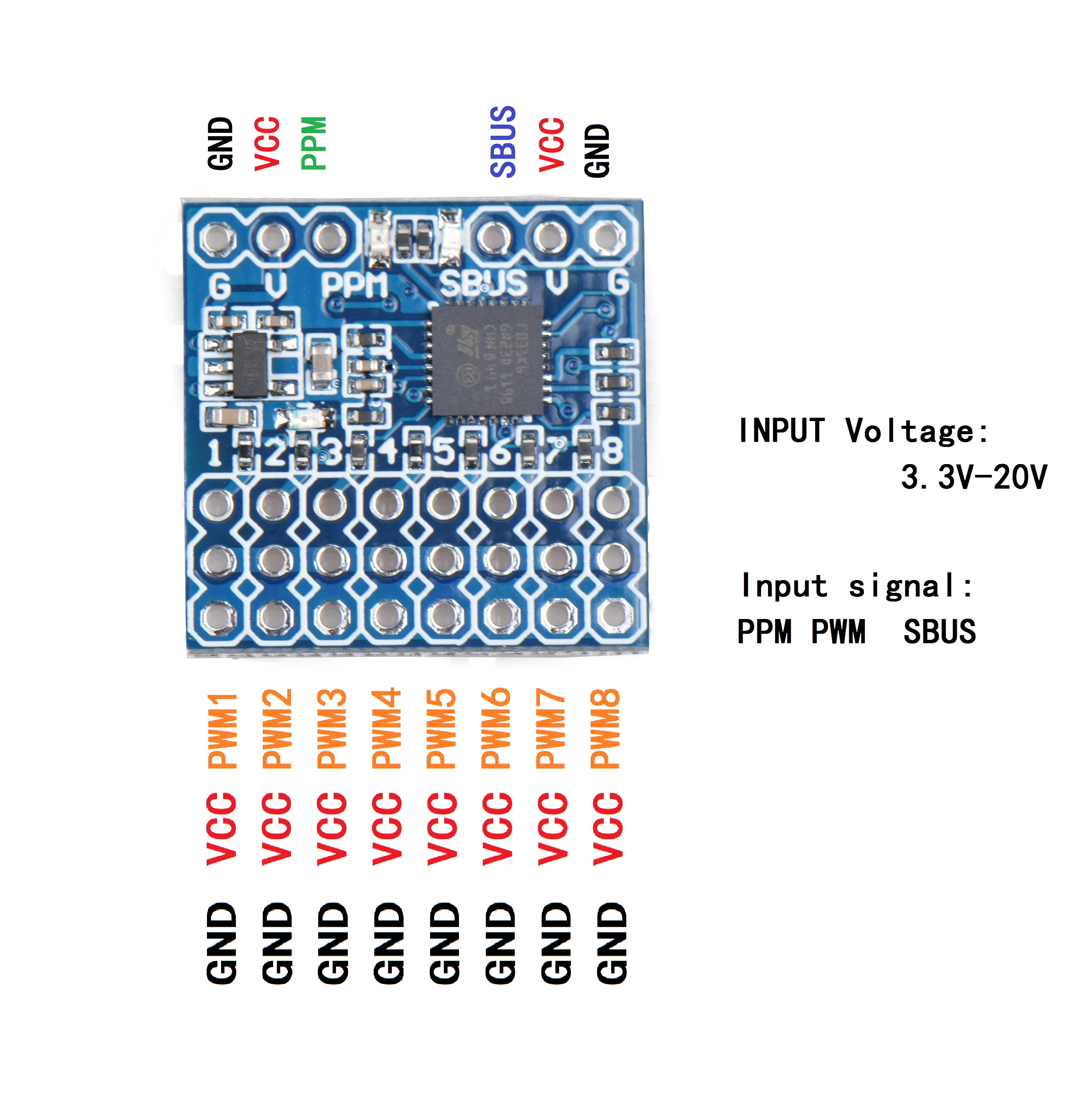

Описание канала:

1-8 каналов-входные или выходные каналы PWM сигнала

SBUS channel-это входной сигнал SBUS или выходной канал

Канал PPM-входной сигнал PPM или выходной канал

Инструкции по проводке:

Когда какой-либо один или несколько каналов 1-8 каналов ввода PWM сигналов, соответствующий PPM канал выводит PPM сигнал, и SBUS канал Выводит сигнал SBUS.

Когда канал PPM вводит сигнал PPM, он соответствует 1-8 выходному сигналу PWM, а канал SBUS Выводит сигнал SBUS.

Когда канал SBUS вводит сигнал SBUS, он соответствует 1-8 выходному сигналу PWM, а канал PPM Выводит сигнал PPM.

Упаковочный лист:

Модуль преобразования SPP 1

8P * 2,54 мм * 3 pin игольчатым подшипником-1 шт.

8P * 2,54 мм * 3 булавки иглы 1 шт

6P * 2,54 мм булавки иглы 1 шт.

6P * 2,54 мм поршневой палец игольчатым подшипником-1 шт.

Примечание: штифты самосварки
