Мини SWR 0-100W 1 8 M-30M HF короткая волна стандартный фотометр мощности + OLED аккумулятор -

Характеристики

OLED мини стоячий волновой счетчик

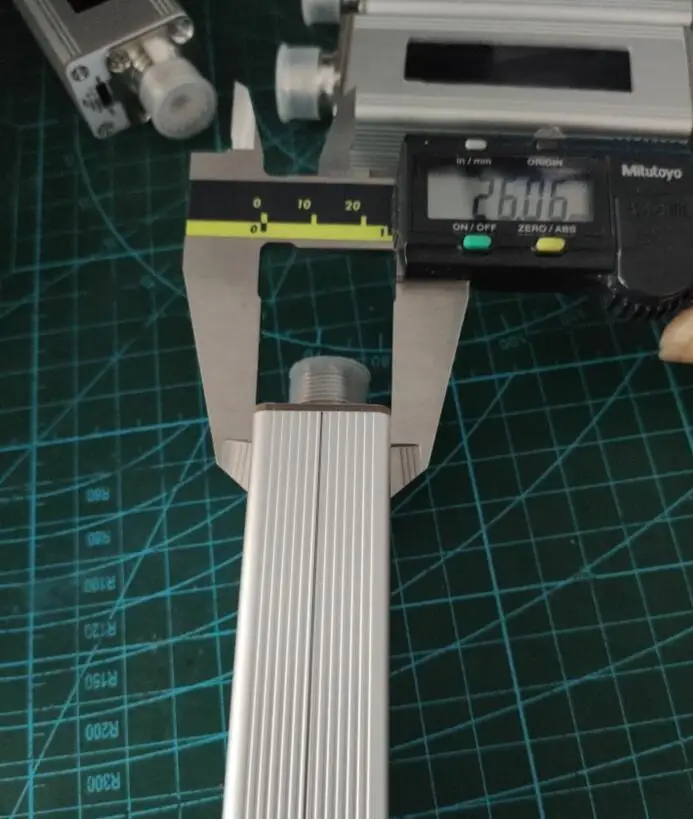

Аппаратное обеспечение OLED мини-счетчика волны принимает 2,23 дюймовый 128*32 разрешение оранжевый oled-экран как экран дисплея, который обслуживается mega32 AVR, MCU, встроенный литий-полимерный аккумулятор емкостью 350 мА и 8,4 v 5V (micro USB) для зарядки. Часть обнаружения стоящей волны принимает три цепи обнаружения магнитного кольца и соединитель m-типа (sl16). Объем: длина 118,5 мм * ширина 35 мм * высота 26 мм (максимальный размер).

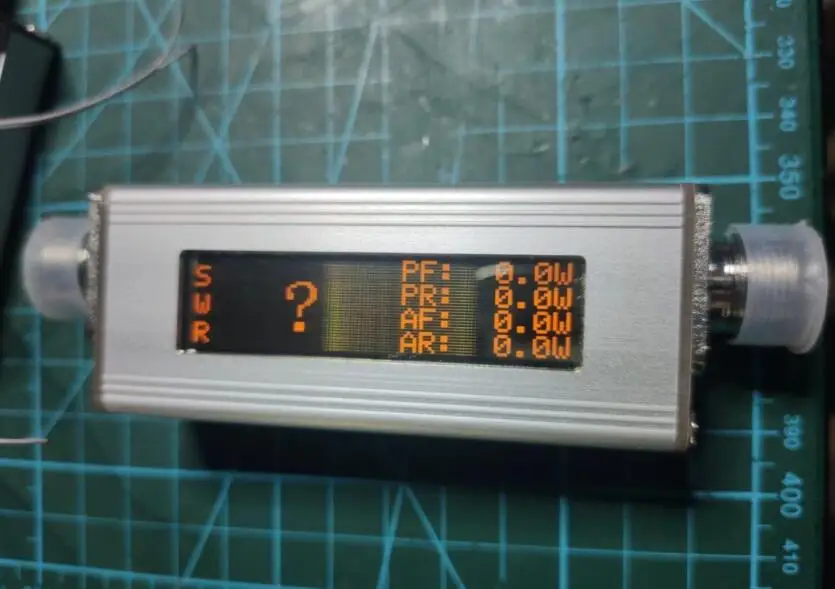

OLED мини-прибор для измерения волн, который изменяет нелинейность диода с помощью алгоритма интерполяции 1024 точек и обладает способностью отображать стоящую волну, пиковую переднюю мощность PF, пиковую обратную мощность PR, средняя передовая мощность AF и средняя обратная мощность Ar одновременно. Использование частота 1,6 МГц ~ 30 МГц, и максимальное измерение мощности 100 Вт.

Метод использования:

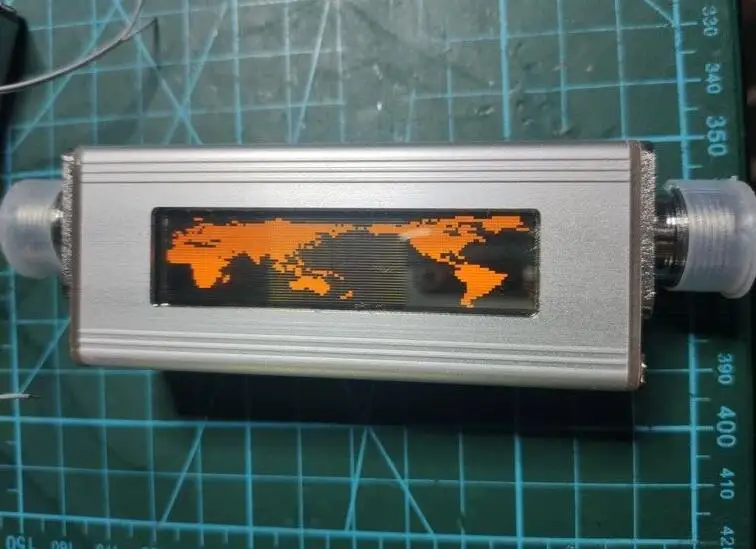

Левое основание м стоящего волнового счетчика является входным терминалом (подключенным к радиостанции), а правое основание М-выходным терминалом (подключенным к антенне). Поверните выключатель питания на правой стороне стоящего счетчика волн. При запуске счетчика стоящей волны сначала Отобразите карту мира, затем Отобразите номер версии и процентное значение напряжения батареи, а затем введите основной интерфейс измерения. В это время, если есть сигнал, будет отображаться стоящая волна и соответствующее значение мощности.

Светодиодный индикатор зарядки означает, что он всегда включен во время зарядки и выходит После зарядки. В чехол входного перенапряжения, выход напряжения и перенапряжения, защита от короткого замыкания на выходе и таймаут время зарядки, он начинает мигать на частоте 1,6 Гц. Не заряжайте свою жена после того, как порт аккумулятора будет выключен. Если аккумулятор разрядился, и стоячий волновой счетчик не может быть запущен для зарядки, красный светодиодный индикатор в зарядном порту будет темным. В это время не отключайте зарядный разъем. Через несколько минут Подключите и отключите зарядный разъем несколько раз. Когда светильник для зарядки является нормальной яркостью, он войдет в нормальное состояние зарядки.

Параметры спецификации:

Диапазон частот: 1,6 МГц ~ 30 МГц

Ошибка питания: ± 5%

Максимальная измерительная мощность: 100 Вт

Максимальная мощность дисплея: 138 Вт

Диапазон отображения стоя волны 1,0 ~ 10

Потеря вставки: <0.1дб

Сопротивление: 50 Ω

Экран дисплея: 2,23 дюйма 128*32 разрешение оранжевый oled-экран

Разъем RF: sl16-kf (m-kf) гнездо

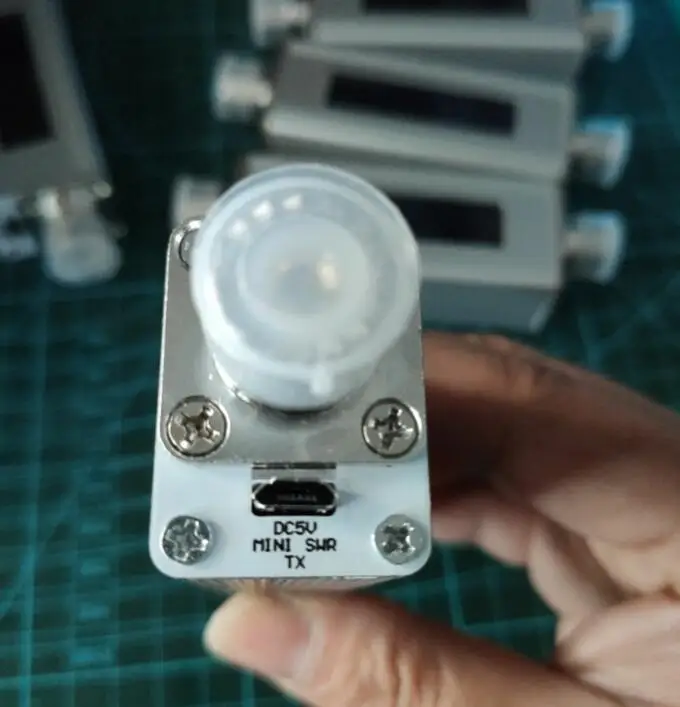

Порт зарядки: 5 В (micro USB) 200 мА

Потребляемая мощность: < 50 мА (средняя)
