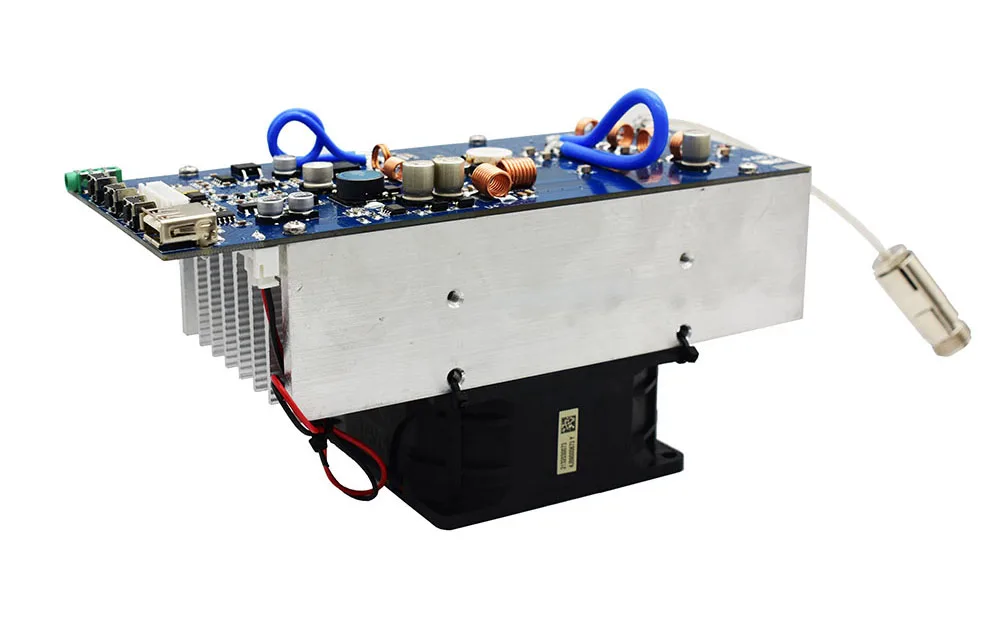

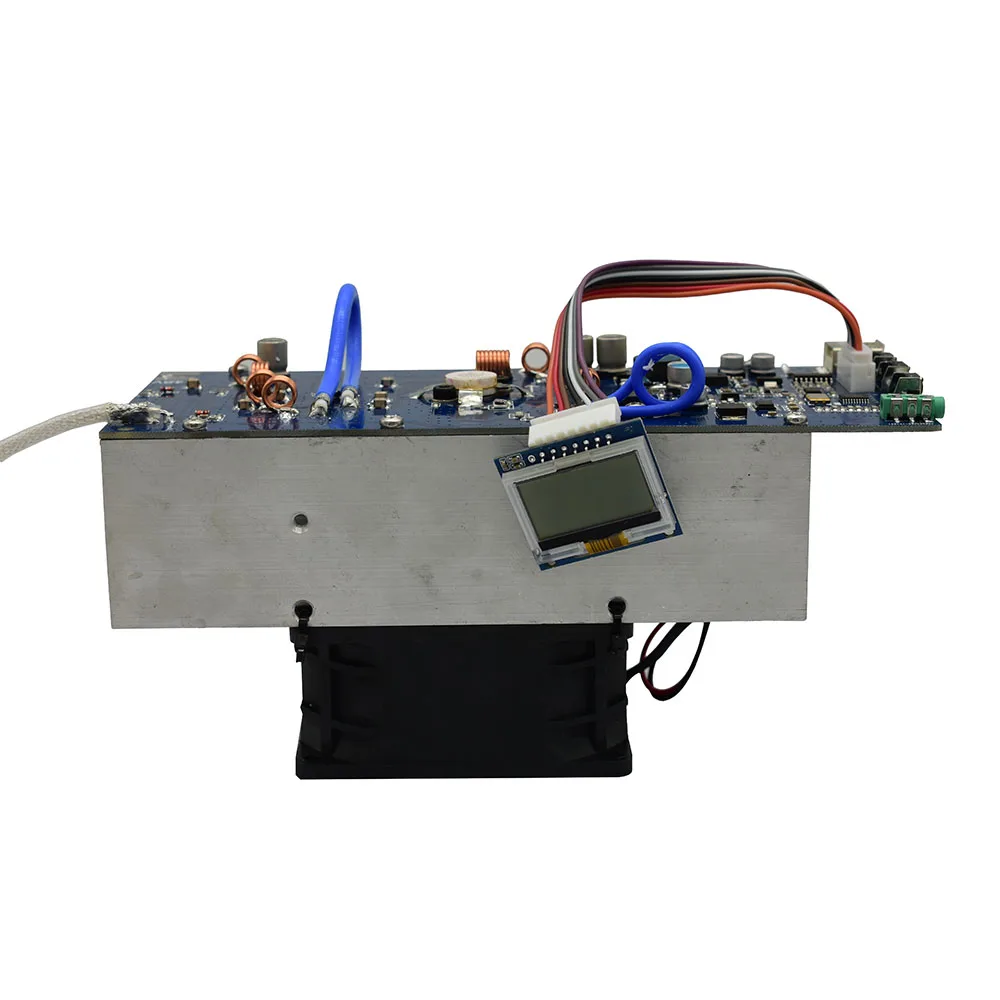

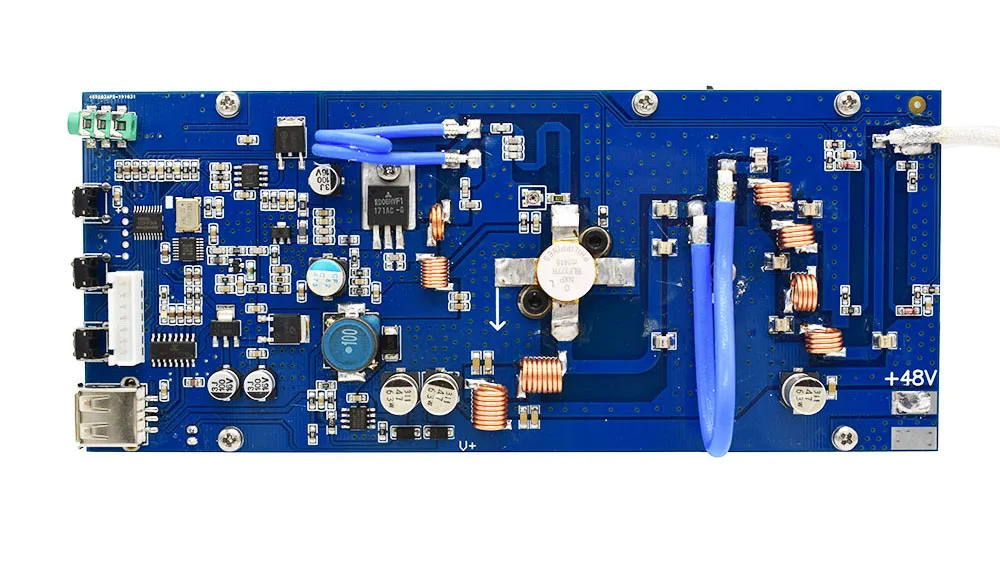

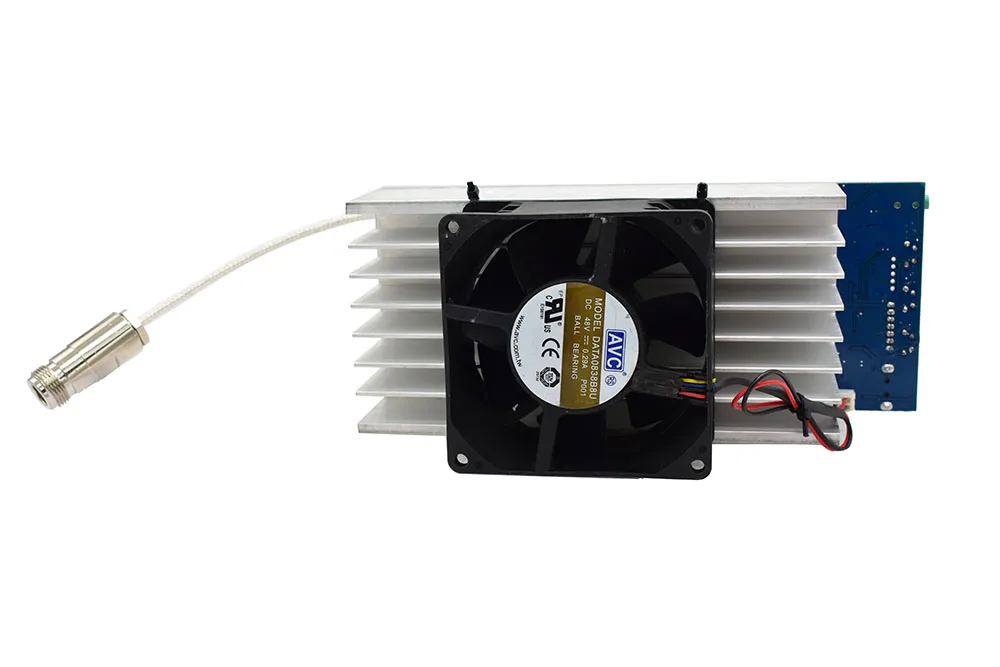

YAOGREENHAM Новый 150 Вт DC 48 в стерео радиочастотный FM-трансмиттер усилитель 76M-108 МГц

Характеристики

Описание

Примечание: долгосрочное излучение требует увеличения рассеивания тепла.

Параметры

1. Входное напряжение: 48 В постоянного тока

2. Входной ток: менее 8А

3. Звуковой сигнал:Максимальный вход VPP составляет менее 1 в

4. Выходная мощность: 150 Вт (-20% ~ + 40%)

5. Выходное сопротивление: 50 Ом

6. Рабочая частота: 76 м-108 МГц

7. Ступенчатые частота: 0,1 МГц

8. Коэффициент искажения: 0.03% ~ 0.1%

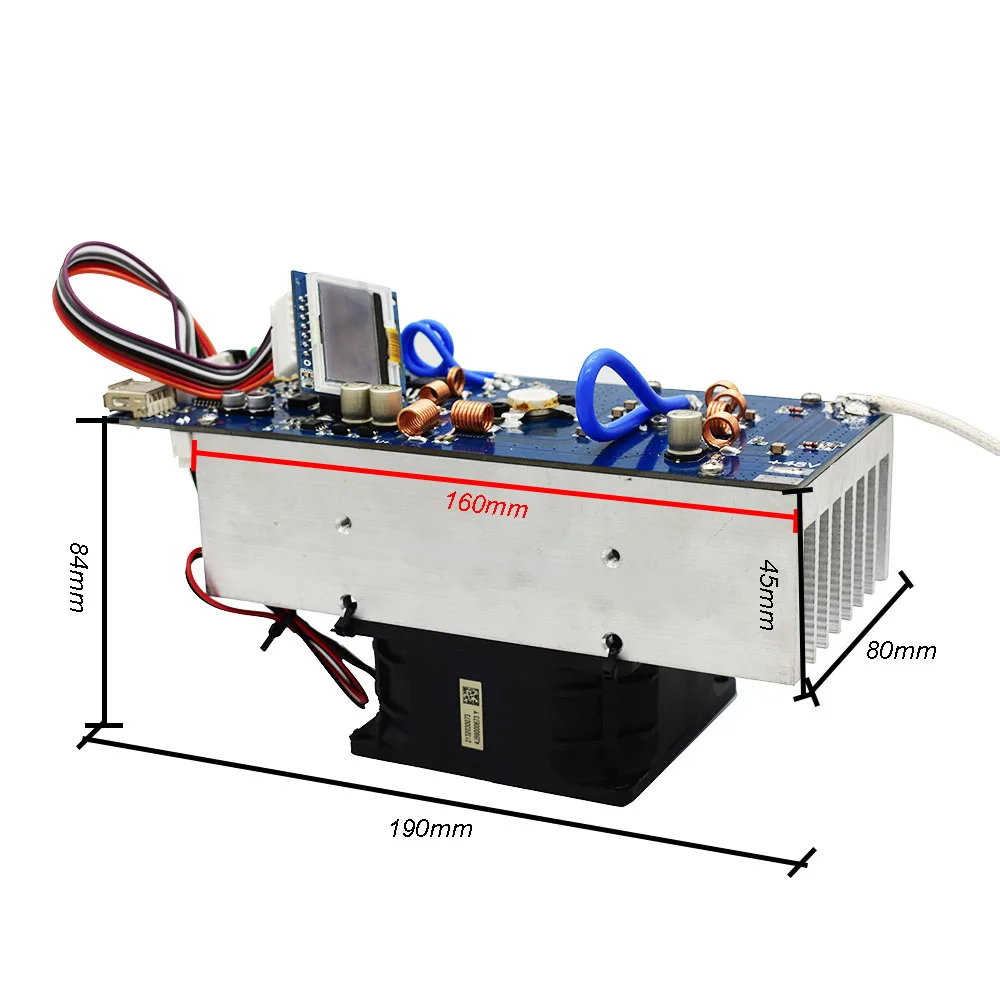

9. Размер печатной платы (Д x Ш x в мм): 190 × 80 × 90 (за исключением выступа)

10. Дальность передачи:> 15 км (в открытом поле с достаточно высокой антенной)

11. Стереофоническая Степень разделения: > 63 дБ

12. Гармоническое подавление: <-60dbc

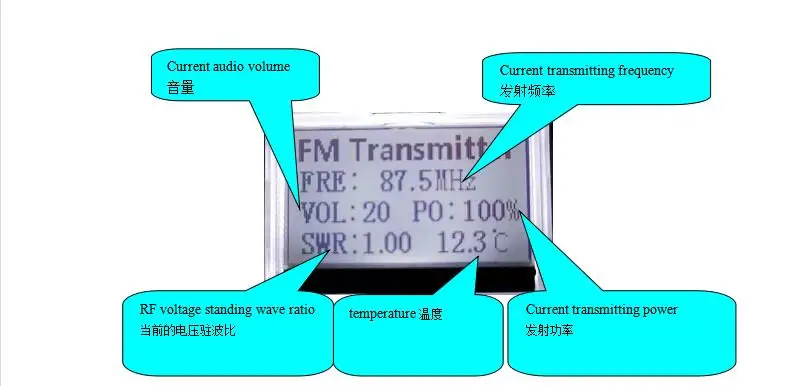

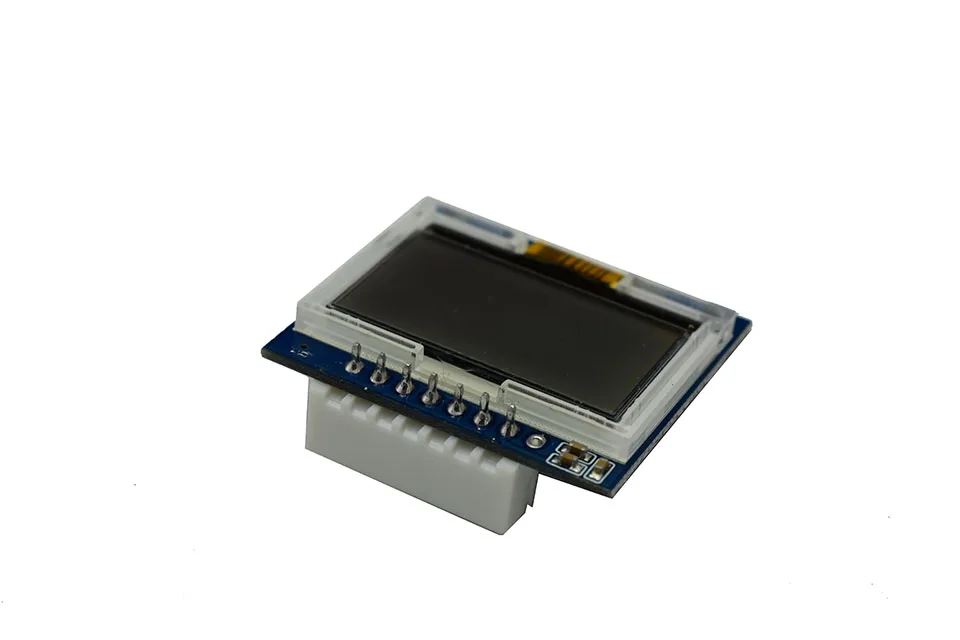

2. Настройка громкости:После нажатия кнопки среднего режима частота дисплея автоматически переключается на отображение частоты, громкости и мощности. Когда дисплей переключается на громкость, вы можете настроить громкость в это время, добавив или вычитая кнопки.

3. Настройка мощности:После нажатия кнопки среднего режима частота дисплея автоматически переключается на отображение частоты, громкости и мощности. Когда дисплей переключается на питание, мощность может быть изменена путем добавления или вычитания кнопок. Мощность может быть установлена от 0-100%.

4. Три режима, а именно частота, громкость и мощность, известны как режим настройки, и немодифицированный режим называется основным режимом интерфейса. Когда все параметры настроены, можно переключиться на основной интерфейс через промежуточный режим, или подождать 3-4 с после того, как система не сможет обнаружить движение нажатия клавиш, затем он автоматически переключится на основной интерфейс.

Антенна обычно имеет пропускную способность и частоту центра. Если он не передается на центральной частоте, стоящая волна будет лучше. Поскольку мощность большая, стоящая волна немного больше, и ее легко сжечь.

Высокая мощность передачи должна обратить внимание на соответствие антенны, и несоответствие хорошее в течение короткого времени. Время немного дольше, даже лучшее рассеивание тепла бесполезно

Несколько объявлений о передатчике:

1. Расстояние передачи: расстояние передачи в основном определяется высотой передающей антенны, коэффициентом усиления антенны, мощностью передатчика, фактической передающей средой и чувствительностью приемника. Если расстояние не слишком далеко при использовании передатчика, можно значительно увеличить расстояние передачи путем увеличения высоты передающей антенны.

2. Что касается аудиовхода, вход громкости не должен быть слишком большим, а насыщенность 2, искажение, вероятно, произойдет в сборке. Поэтому, когда происходит искажение звука, попытайтесь уменьшить вход громкости.

3. Процент выходной мощности является нелинейной связью. Таким образом, процент мощности только для удобства пользователя для регулировки различной мощности. Фактическая мощность зависит от выходного теста. Такое же соотношение напряжения стоящая волна является только грубым справочным значением и не очень точным.

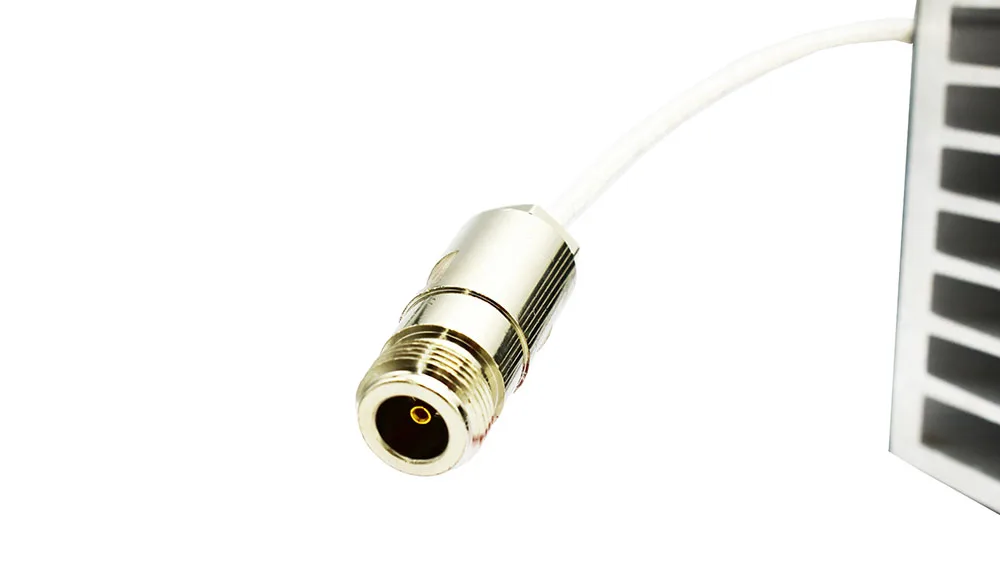

4. Выход антенны передатчика должен быть подключен к стандартной частоте передатчика 50 Ом с центральной частотой, которая должна соответствовать частоте передачи. Антенна должна быть на расстоянии 10 метров от передатчика. Никогда не используйте другие непрофессиональные антенны. В противном случае передатчик не будет нести ответственность за его сжигание! Или он может быть протестирован с помощью макетной нагрузки не менее 300W50 Ом.

5. Источник питания должен соответствовать выходным возможностям 8А, а напряжение 48 В регулируется источником питания постоянного тока.

6, передатчик защищен от защиты стоящей волны. Если стоящая волна слишком большая, выходная мощность будет автоматически уменьшена, чтобы гарантировать, что передающая трубка не выгорит.

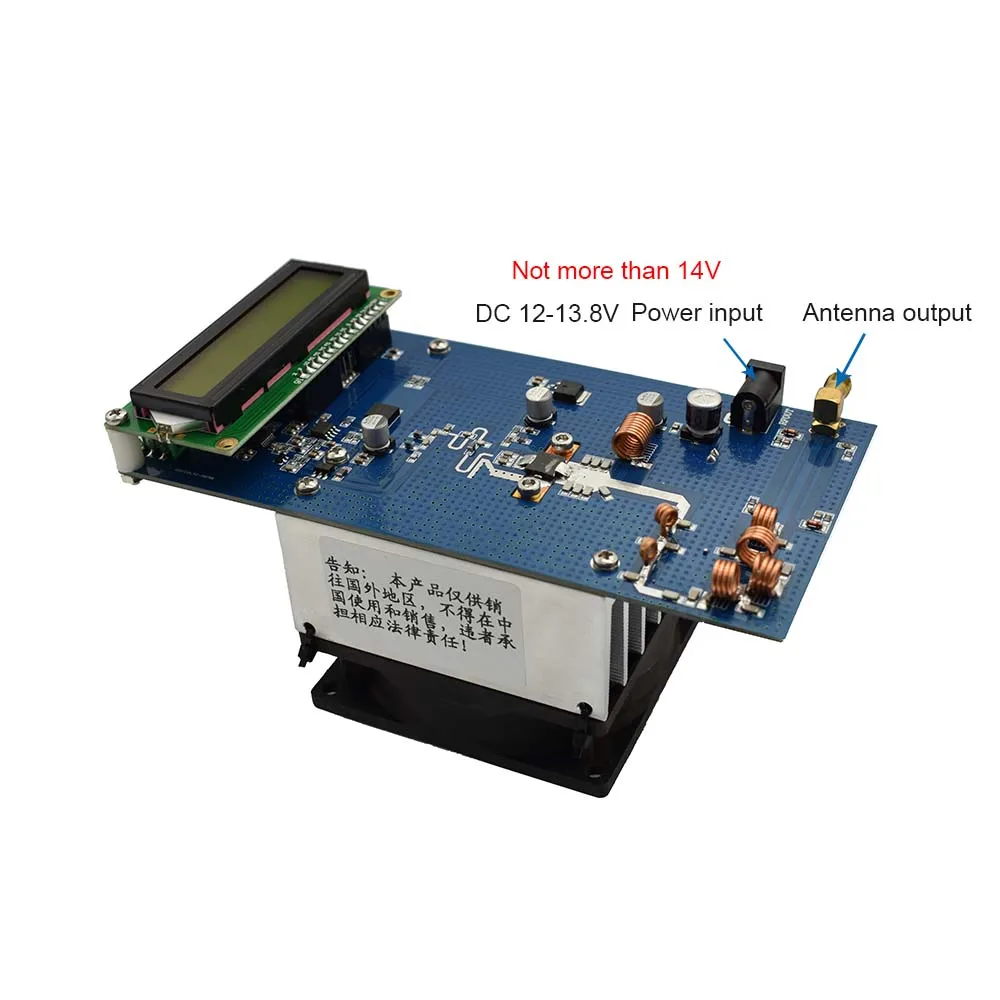

50 ВтУсилитель радиочастотного fm-передатчика:

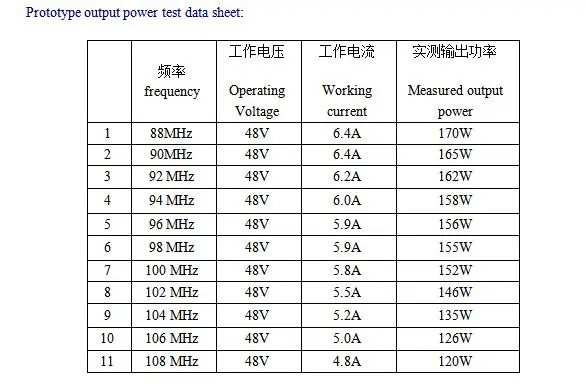

Примечание: Вышеуказанные тестовые данные только для справки. Фактическая испытательная мощность каждого устройства отличается из-за тестовой температуры и параметров, таких как Тестовый Кабель и измеритель мощности. Таким образом, фактические данные теста будут смещены.

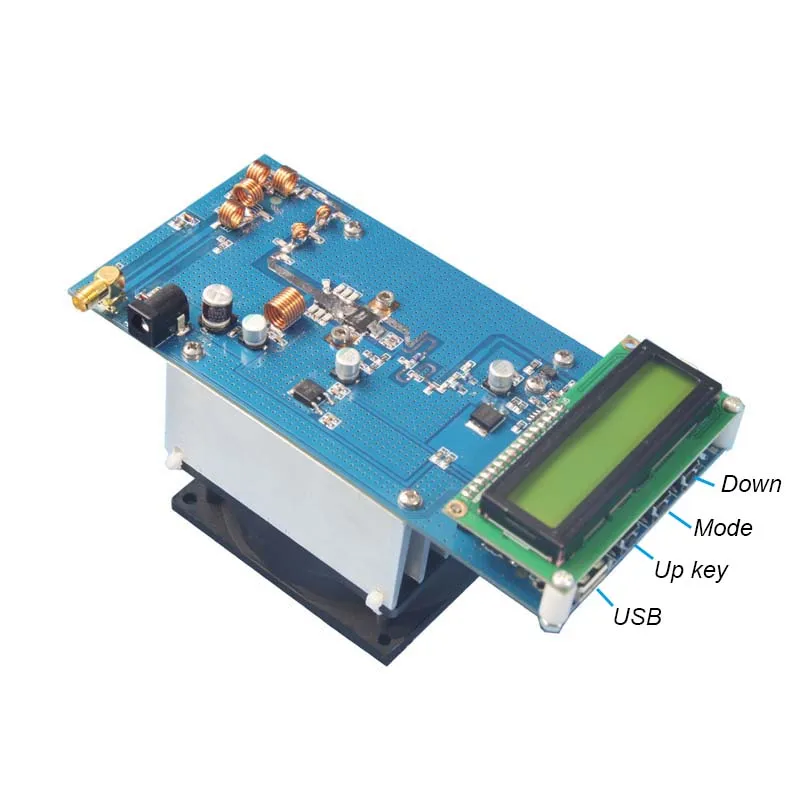

87,5 M-108MHz 50W максимум до 70W стерео RF fm-передатчик
