HD энкодер модулятор 2-канальный HDMI в RF (DVB-T/DVB-C/ATSC) Цифровое фронтальное

Характеристики

Введение продукта

Здравствуйте, пожалуйста, оставьте сообщение и сообщите нам необходимый вам метод модуляции (DVB-T/DVB-C/ISDBT/ATSC) после оплаты. Спасибо.

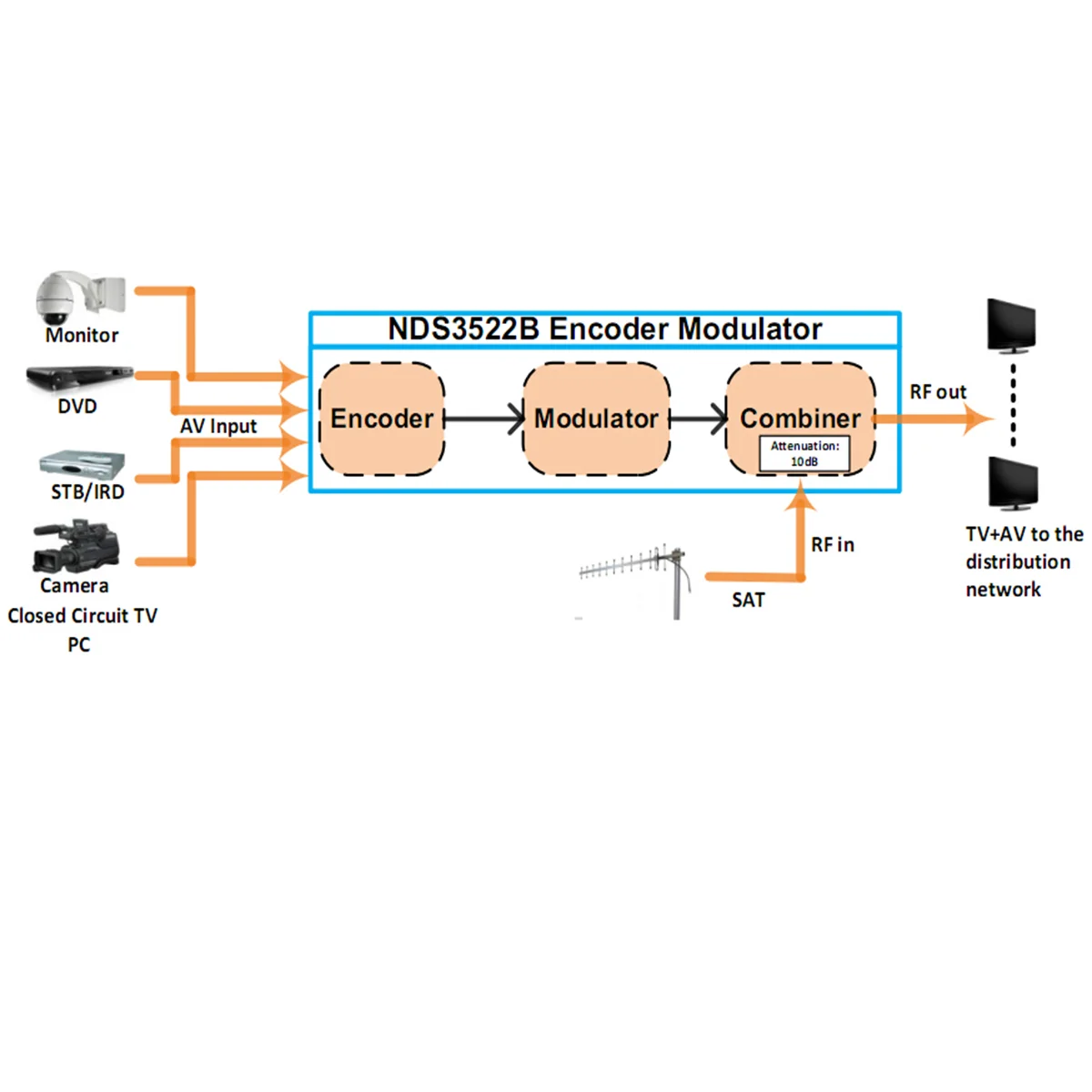

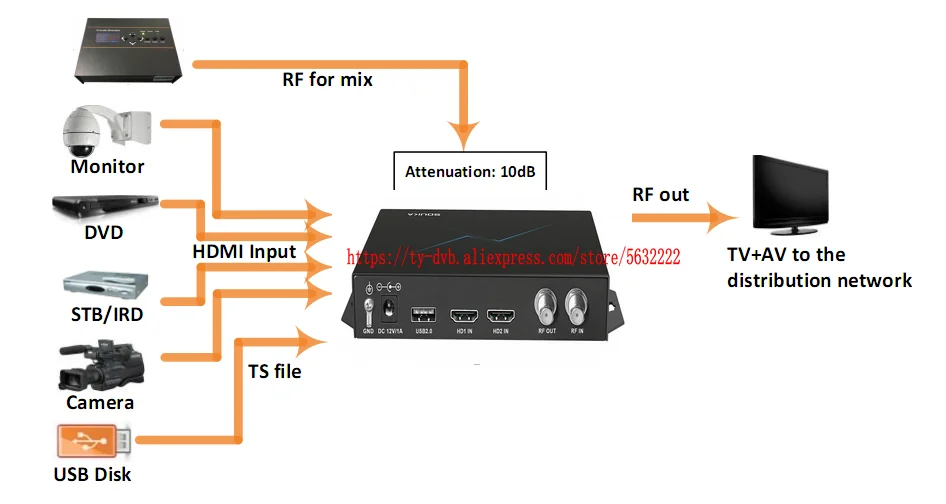

Двухканальный модулятор высокой четкости является продуктом, независимо разработанным нами. Устройство поддерживает 2 канала входного сигнала высокой четкости, выход RF после кодирования и модуляции, а Частотный диапазон выхода RF составляет 50 ~ 1000 МГц. Его источником сигнала может быть спутниковый приемник, CCTV камера, Blu-Ray плеер и антенна и т. Д. Его выходной сигнал поддерживает стандарт J.83A, J.83B, ATSC, DTMB, ISDB-T, DVB-T TV и телеприставка. Устройство может быть применено в общественных местах, таких как метро, рыночные залы, театры, отели, курорты и другие рекламные системы. Он также может быть использован для мониторинга, обучения и образования компаний, школ, больниц и т. Д. Кроме того, спортивные каналы высокой четкости и VIP развлекательные каналы также могут быть предоставлены в барах и других местах.

Особенности

①Support MPEG4 кодирования;
②Support 2 HDMI входами
③ Поддержка 1 ВЧ-входа и 1 ВЧ-выхода;
④Поддержка J.83A, J.83B, ATSC, DTMB, ISDB-T, стандарт модуляции DVB-T опционально;
⑤Конструкция инвертора, может быть установлена произвольно в диапазоне частот;
⑥ Никаких сложных настроек системы не требуется, просто Отрегулируйте частоту до необходимой частоты, что упрощает сложность отладки системы;
⑦Интерфейс работы включает в себя: управление сетью ПК и клавиши панели.
1. Физические параметры
Размер
Рабочая температура, влажность-10 ℃-45 ℃, 40%-70%
Температура хранения и влажность-40 ℃-70 ℃, 40%-95%
Вес
2. Часть кодирования
HDMI 1.4a
Стандарт кодирования видео MPEG2
Разрешение поддержка 1920 * 1080_60P, 1920 * 1080_50P; 1920 * 1080_60i, 1920 * 1080_50i; 1280 * 720_60p, 1280 * 720_50P
Скорость передачи данных 1-19.5Mbps
Аудио
Стандарт кодирования MPEG1 слой II/AC3
Частота дискретизации 48 кГц/44,1 кГц/32 кГц
Скорость передачи данных 384 кбит/с
PSIP MGT, CVCT, STT, RTT программируемое имя программы, pmt PID, видео PID, аудио PID
3. Параметры модуляции
DVB-C стандарт модуляции J.83A
Созвездие 32QAM, 64QAM, 256QAM
MER ≥ 36 дБ
Частотный диапазон RF 50-1000 МГц Минимальный шаг 1 кГц
Выходной уровень ≥ 90 дБ (диапазон регулировки 0-20 дБ, шаг 0,5 дБ)
Подавление вне диапазона ≥ 60
Скорость символа 5-6.900Msps
Стандарт модуляции J.83B
Созвездие 64QAM, 256QAM
MER ≥ 36 дБ
Частотный диапазон RF 50-1000 МГц Минимальный шаг 1 кГц
Выходной уровень ≥ 90 дБ (диапазон регулировки 0-20 дБ, шаг 0,5 дБ)
Подавление вне диапазона ≥ 60
Кабель Стандартный HRC, IRC или STD
Скорость символа 5-6.900Msps
Стандарт модуляции 8VSB ATSC A/53
MER ≥ 32 дБ
Выходной уровень ≥ 90 дБ (диапазон регулировки 0-20 дБ, шаг 0,5 дБ)
Стандарт модуляции DVB-T COFDM
Пропускная способность 6/7/8 мг
Модуляция созвездия QPSK, 16QAM, 64QAM
Скорость передачи бит 1/2, 2/3, 3/4, 5/6, 7/8
Защитный интервал 1/32, 1/16, 1/8, 1/4
Режим передачи 8K
MER ≥ 32 дБ
Частотный диапазон RF 50-1000 МГц Минимальный шаг 1 кГц
Выходное сопротивление 75 Ом
Выходной уровень ≥ 90 дБ (диапазон модуляции 0-31 дБ, шаг 0,5 дБ)
Подавление вне диапазона ≥ 60 дБ
ISDB-T модуляции Стандартный ариб STD-B31
Полоса пропускания 6 МГц
Модуляция созвездия DQPSK, QPSK, 16QAM, 64QAM
Защитный интервал 1/32, 1/16, 1/8, 1/4
Режим передачи 2K, 4K, 8K
MER ≥ 42 дБ
Частотный диапазон RF 50-1000 МГц Минимальный шаг 1 кГц
Выходное сопротивление 75 Ом
Выходной уровень ≥ 90dBuV (диапазон модуляции 0-20 дБ, шаг 0.5дб)
Подавление вне диапазона ≥ 60 дБ
Стандартный GB20600-2006 модуляции DTMB
FFT 1,3780,1 + пилот
MER ≥ 32 дБ
FEC 0,4, 0,6, 0,8
Режим оправы 420,595,945,420var,945var
Глубина соединения 240720
Созвездие 4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM
Частотный диапазон RF 50-1000 МГц Минимальный шаг 1 кГц
Выходной уровень ≥ 90 дБ (диапазон модуляции 0-31 дБ, шаг 0,5 дБ)
Выходное сопротивление 75 Ом
Подавление вне диапазона ≥ 60 дБ
Напряжение питания DC12V
Максимальный ток 680mA
