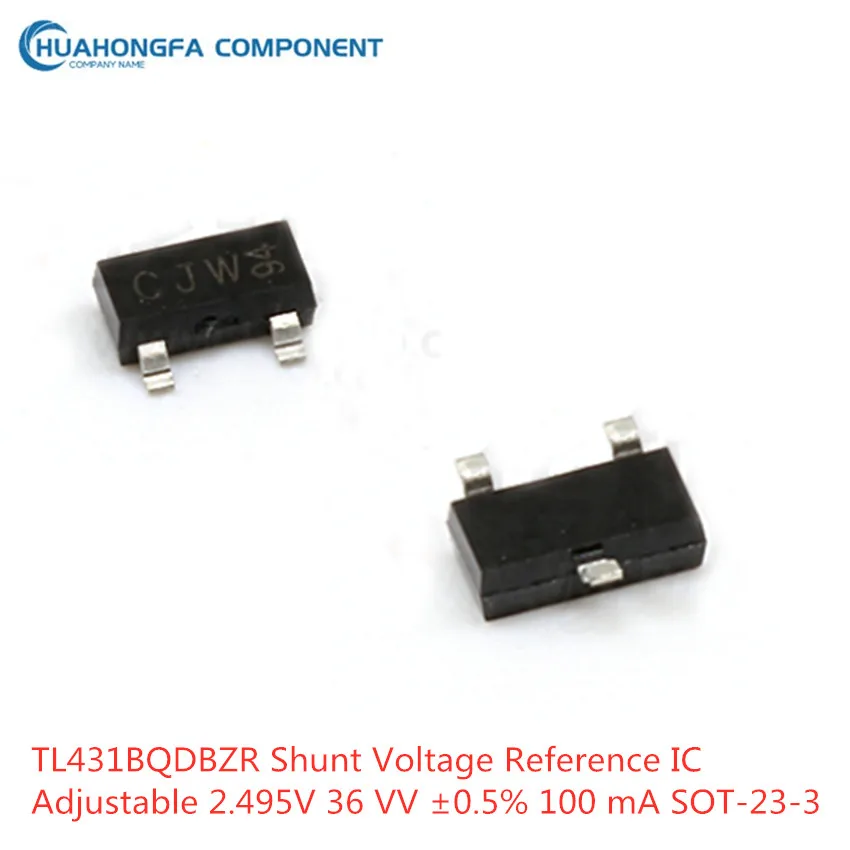

TL431 TL431BQDBZR прецизионный программируемый эталонный чип IC оригинальный новый чип цепи
| Статус детали | Активный | |
| Тип справки | Шунт | |
| Тип выхода | Регулируемый | |
| Напряжение-выход (мин/фиксированный) | 2,495 в | |
| Напряжение-выход (макс.) | 36 В | |
| Ток-выход | 100 мА | |
| Допуск | ± 0.5% |
| Ток-катод | 700 мкА | |
| Рабочая температура | -40 °C ~ 125 °C (TA) | |
| Тип крепления | Поверхностное крепление | |
| Посылка/Чехол | TO-236-3, SC-59, SOT-23-3 | |
| Посылка устройства поставщика | СОТ-23-3 |
1 Особенности
1 • допустимый допуск напряжения при 25 °C
-0.5% (B класс)
-1% (класс А)
-2% (Стандартный класс)
• Регулируемое выходное напряжение: от Vref до 36 В
• Управление от-40 °C до 125 °C
• Типичный температурный дрейф (TL43xB)
-6 мВ (температура C)
-14 мВ (I Temp, Q Temp)
• Низкий уровень шума на выходе
• 0,2-Ω типичный Выход сопротивление
• Емкость тока: от 1 мА до 100 мА
2 приложения
• Регулируемый диапазон напряжения и тока
• Вторичное боковое регулирование в Flyback SMPSs
• Замена Zener
• Контроль напряжения
• Компаратор со встроенной справочной информацией
