Характеристики

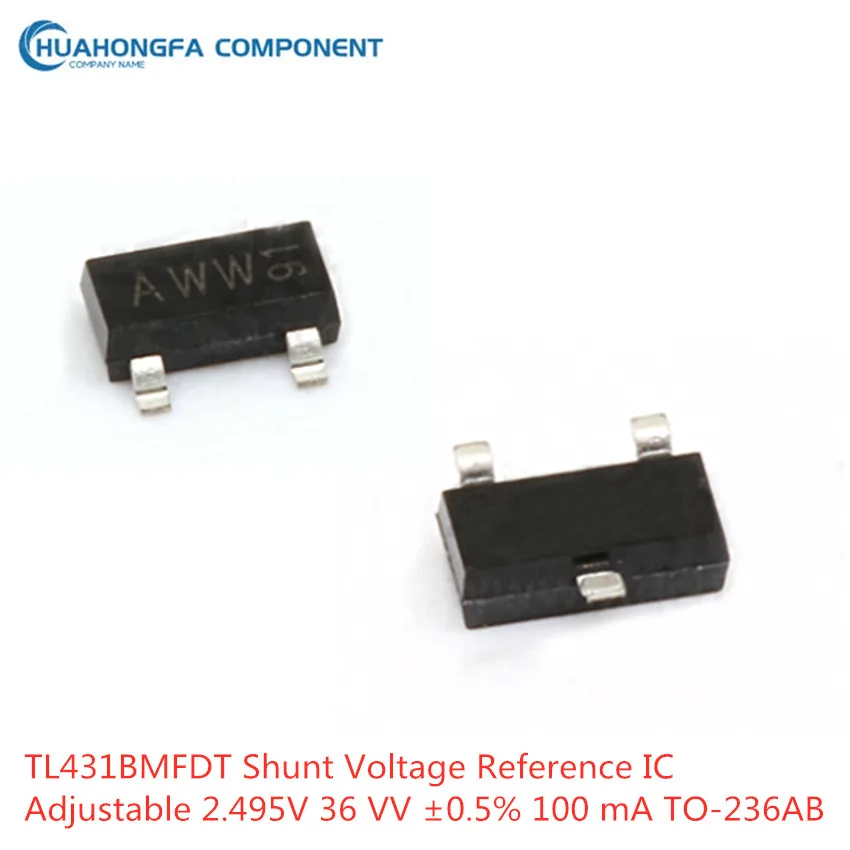

TL431 TL431BMFDT SOT-23 контрольное напряжение IC Регулируемый точный шунт регулятор цепи
| Статус детали | Активный | |
| Тип справки | Шунт | |
| Тип выхода | Регулируемый | |
| Напряжение-выход (мин/фиксированный) | 2,495 в | |
| Напряжение-выход (макс.) | 36 В | |
| Ток-выход | 100 мА | |
| Допуск | ± 0.5% |
| Ток-катод | 600 мкА | |
| Рабочая температура | -40 °C ~ 125 °C (TA) | |
| Тип крепления | Поверхностное крепление | |
| Посылка/Чехол | TO-236-3, SC-59, SOT-23-3 | |
| Посылка устройства поставщика | TO-236AB |
1.2 функции и преимущества
Программируемое выходное напряжение до 36 В
Возможны три разных допуска напряжения:
Стандартный класс: 2%
A-Класс: 1%
B-Класс: 0,5%
Типичный температурный дрейф: 6 мВ (в диапазоне 0 КК до 70 КК)
низкий уровень шума на выходе
типичный Выходное сопротивление: 0,2:
Номинальная мощность тока: от 1 мА до 100 мА
Высококвалифицированный AEC-Q100 (класс 1)
1,3 приложений
Нейлоновый шунтовой стабилизатор
Прецизионный ограничитель тока
Высокоточная токовая раковина с постоянным током
Изолированные отзывы для переключателя (SMPS)
