E-Paper Spi дисплей 1 02 дюйма Eink цена-этикетка экран STM32 платформа E-чернильный модуль -

Характеристики

☆ Описание

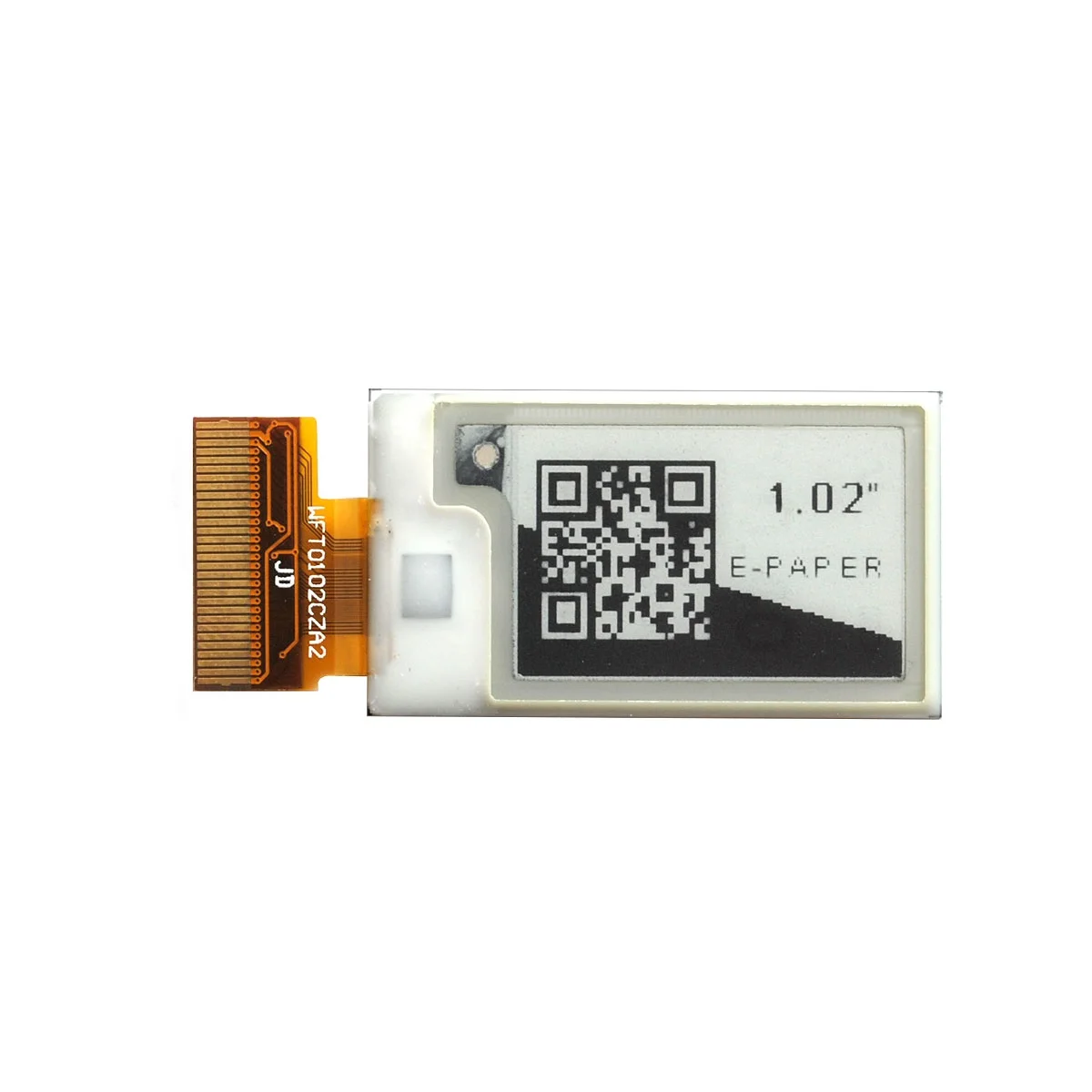

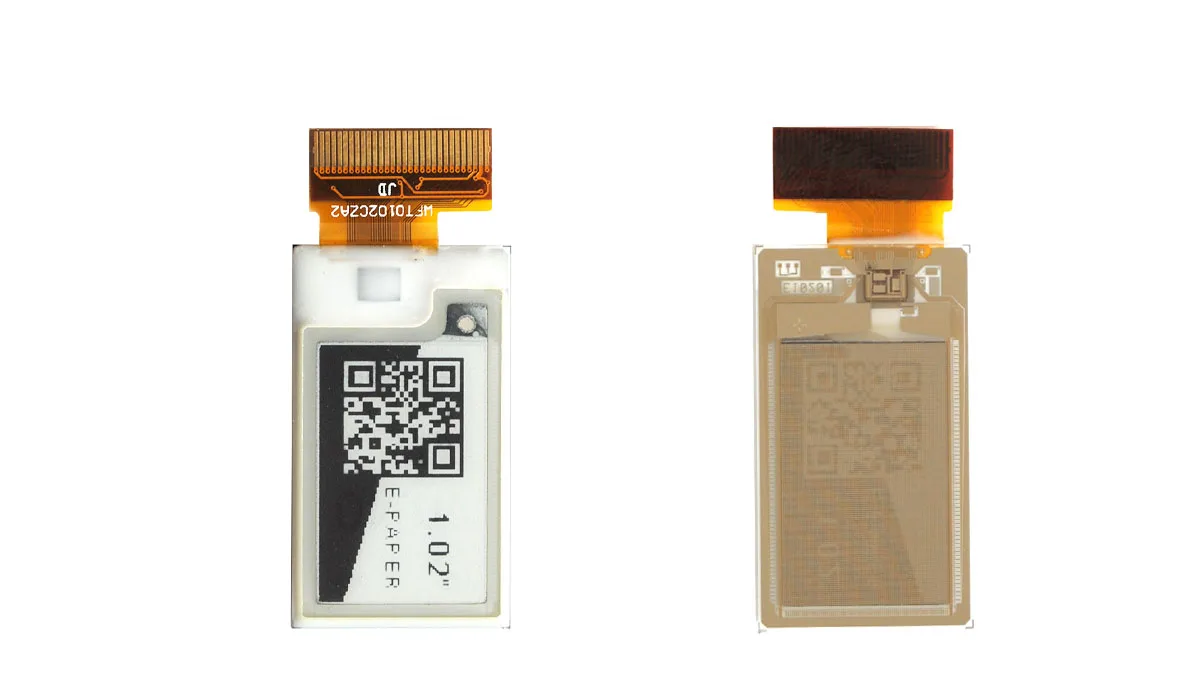

Это набор STM32 Platform development kit с 1,02 дюймовым дисплеем из электронной бумаги с разрешением 128x80, SPI интерфейсом и дисплеем, способным отображать изображения с черным и белым содержанием. Ваше изображение удерживает неограниченный срок без питания-Установите изображение, а затем выключите питание. Этот электронный бумажный дисплей GDEW0102T4 идеально подходит для устройств с низким энергопотреблением, работающих на солнечной энергии или батареях.

Этот демонстрационный комплект электронной бумаги предназначен для 1,02 дюймового дисплея электронной бумаги SPI, чтобы помочь пользователям начать строительство нашего дисплея электронной бумаги с предоставленным исходным кодом для создания более дифференцированных решений.

Мы можем предоставить код образца и таблицу данных, вы можете использовать наше бесплатное программное обеспечение для электронной бумаги, чтобы подготовить изображение растрового изображения для этого дисплея:Www.good-display.com/product/207

☆ Посылка

1) электронная бумага Spi дисплей 1,02 дюймов Eink ценник экран STM32 платформа E-Ink * 2 шт

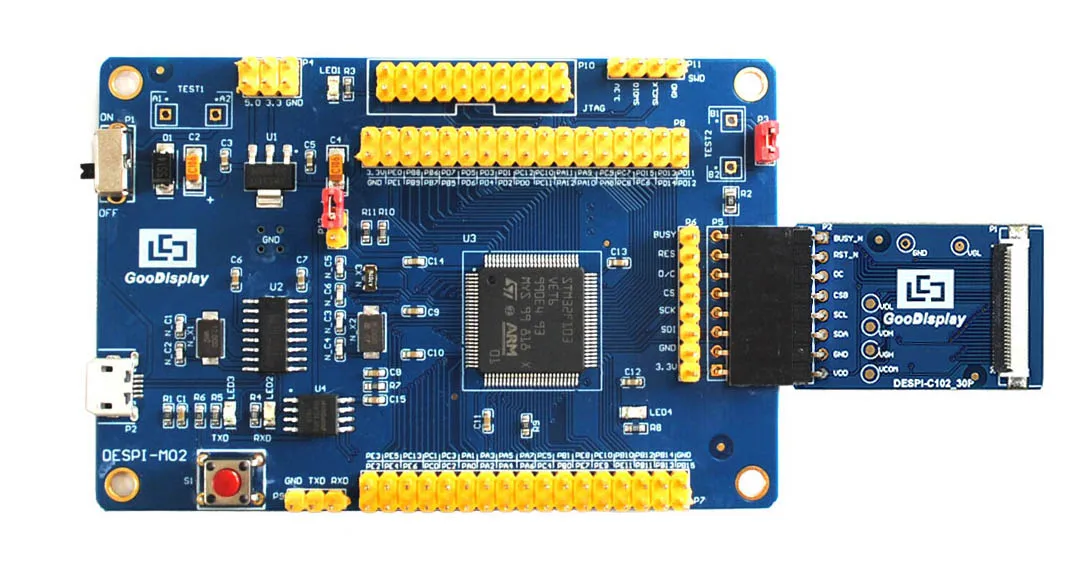

2) плата для вождения DESPI-M02 * 1 шт.

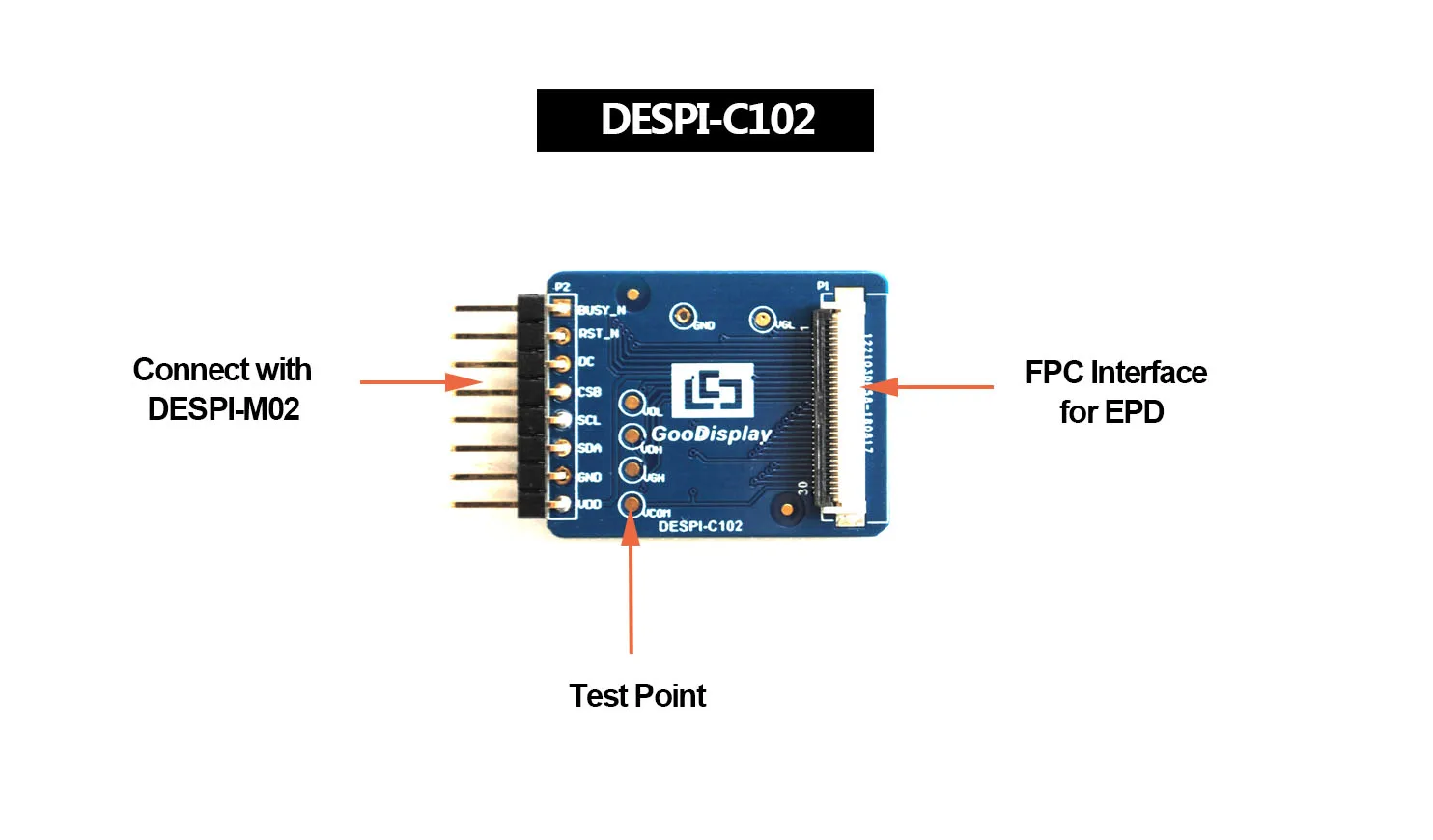

3) плата разъема DESPI-C102 * 1 шт.

4) usb-кабель * 1 шт.

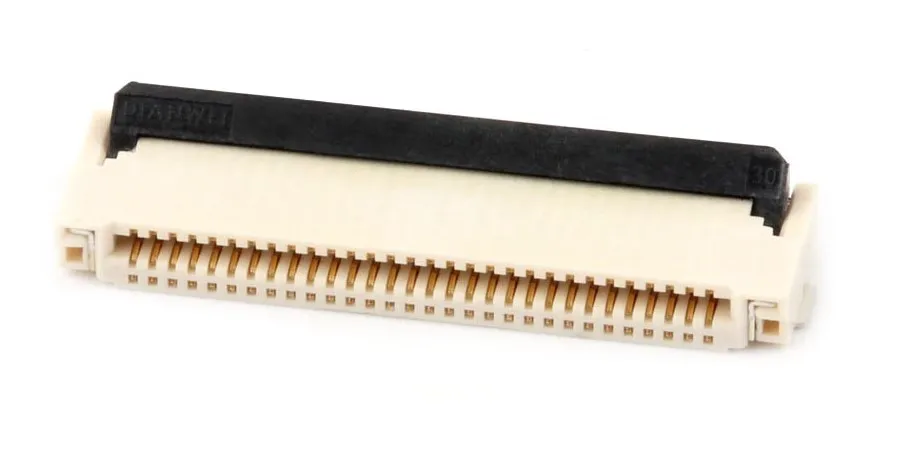

5) разъем FPC * 2 шт.

++++

☆ Основные параметры

Номер детали	GDEW0102T4
Тип	Точечная матрица
Размер	1,02 дюйма
IC	UC8175
Разрешение	128x80

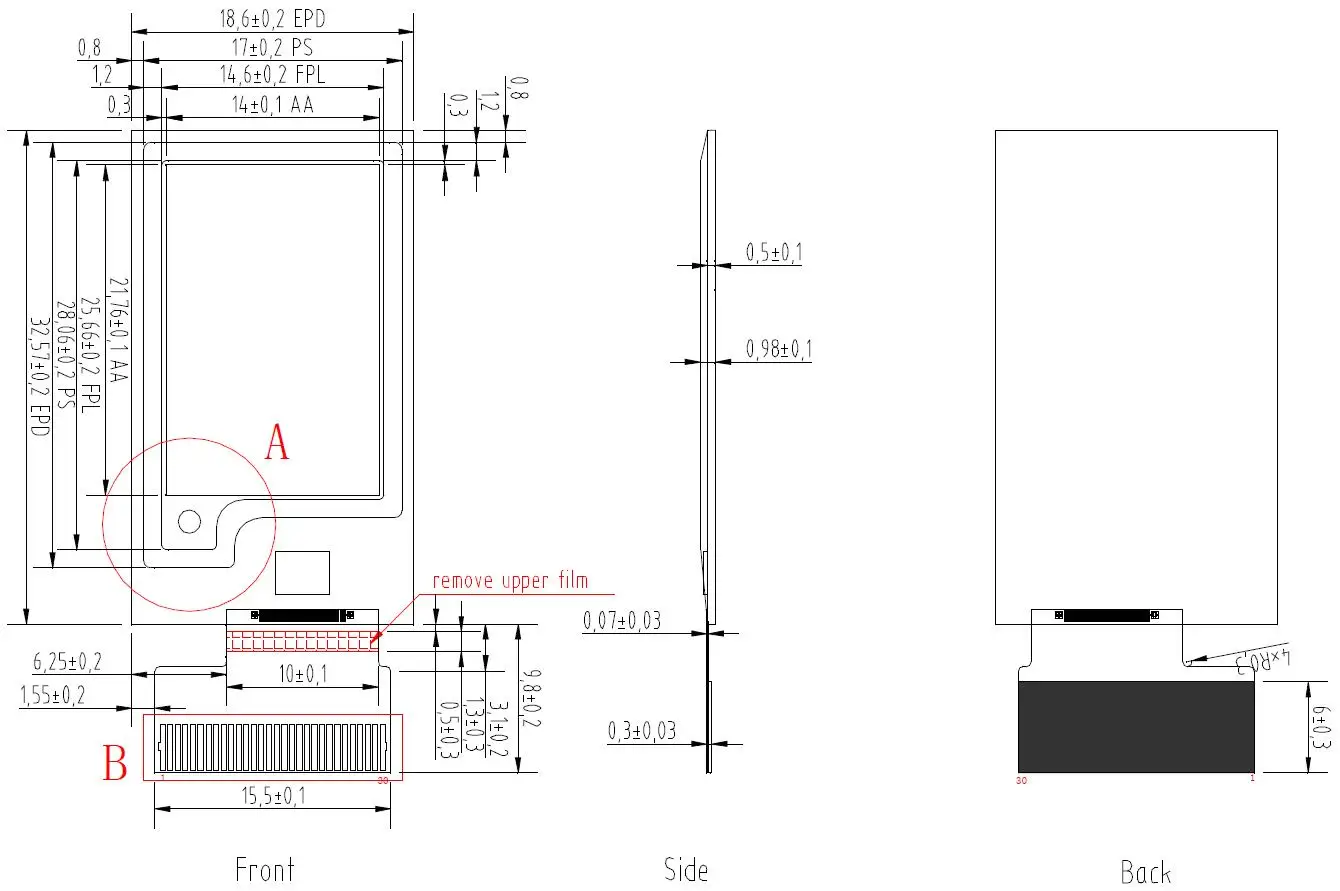

Размер контура (мм)	32,57x18.6x0. 98
Активный Размер (мм)	21.76x14
Шаг пикселей (мм)	0.175x0.17
Рабочая температура.	0 ℃ ~ 50 ℃
Температура хранения.	-25 ℃ ~ 70 ℃
Соединитель	30 Pin
Макс. Оттенки серого	2
Цвет	Черный, белый
Интерфейс	SPI
Полное обновление (ы)	3
Частичное обновление времени (ов)	0,3
Потребляемая мощность обновления (мВт)	26,4
Потребляемая мощность в режиме ожидания (мВт)	0,0165

Номер детали	DESPI-102
Платформа	STM32
Функция	Дисплей для электронной бумаги
Наружный размер	90x60 мм (DESPI-M02) (DESPI-C102)
Интерфейс питания	Интерфейс USB
Вход питания	DC5V
Характеристика	Полное и частичное обновление
Уровень серой шкалы	Максимальная 16 Серая шкала
Рабочая температура.	-20 ~ 70 ℃
Рекомендуемый инструмент	Keil4
Пример кода	Доступно
Функция резервации	USB в последовательный порт, индикатор Светильник, ключи, обнаружение тока и так далее.

☆ Характеристика

● Черно-белый монохромный легко читается ● Универсальный. Используется в портретном или ландшафтном формате ● Он поддерживает частичное обновления, частота обновления 0,3 s/рамка ● Бистабильный. (Будет продолжать отображаться без источника питания) ● Главный Интерфейс сигнала I2C для чтения внешнего датчика температуры

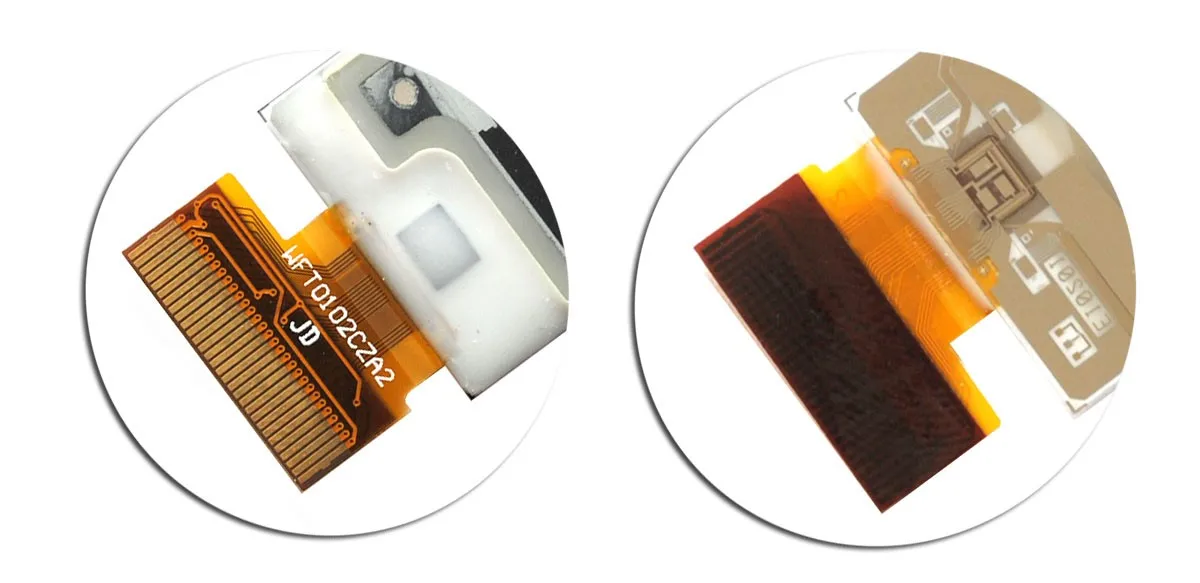

☆ Детали
