Характеристики

BH-485G RS485 порт связи Оптическая защитная изоляция

BH-485G-это Оптическая защитная изоляция порта связи RS485, предназначенная для решения помех и защиты интерфейса в общении. Подходит для любого стандартного порта связи RS485. Он имеет высокоскоростную оптическую изоляцию, антистатическую, анти-молнии и Расширяет расстояние связи. Это также увеличивает веб-сайт группы. Количество точек и других функций. Использование этого продукта значительно улучшит способность анти-помех, надежность и безопасность работы системы связи, особенно сетевой системы RS485, И полностью решить проблему легкого повреждения порта связи, который поражает большинство пользователей.

Принцип работы:

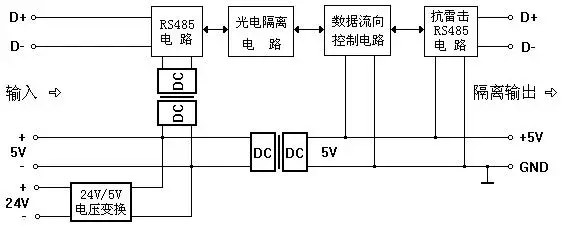

Как показано на рисунке: сигнал RS485 устройства сопоставляется с контуром RS485, а затем отправляется в схему фотоэлектрической изоляции для фотоэлектрической изоляции. После того, как изолированный сигнал обрабатывается потоком данных к автоматической цепи управления, чип промышленного класса anti-lightning RS485 выводит стандартный сигнал RS485; процесс ввода сигнала примерно такой же, как и процесс вывода. Этот продукт использует два миниатюрных DC/DC изолированных источника питания, и обеспечивает два внешних входных канала питания, 24VDC и 5VDC. Пользователь может выбрать входное напряжение в соответствии с реальной ситуацией. Внешний источник питания можно взять с устройства или подключить отдельно.

Основные технические параметры:

1. Источник питания: внешний 24VDC, 1W или 5VDC, 1W опционально 2. Максимальная дальность связи: 3500 метров (4,8 кбит/с), 2000 метров (9,6 кбит/с), 1500 метров (19,2 кбит/с), 800 метров (187,5 кбит/с), 200 метров (500 кбит/с), 100 метров (1,5 Мбит/с, 3 Мбит/с), 50 м (6 Мбит/с) 3. Максимальная скорость связи: 0 ~ 10 Мбит/с, адаптивный 4. 64 приемопередатчика RS485 могут быть подключены к шине (более 64 должны быть заявлены, до 512 могут быть выполнены) 5. С функцией подавления переходного напряжения, может выдерживать переходное перенапряжение с мощностью до 600 Вт, И может противостоять воздействию молнии и электростатического разряда 6. Ограниченный наклоном драйвер минимизирует электромагнитные помехи и уменьшает отражения, вызванные неправильно подобранными клеммами линии передачи 7. Защита от разлома цепи на входе приемника 8. С функцией теплового отключения 9. Напряжение изоляции: 1000VDC (до 3000VDC, заявление требуется при заказе) 10. Рабочая температура: -20 ~ 75 ℃ 11. Вес: 100 г 12. Размеры: 85 × 55 × 25 13. Способ установки: 35 мм стандартная установка рельсов и установка отверстий для болтов

Внешний вид продукта и определение сигнала терминала:

На входе и выходе этого продукта используются два способа: клеммный блок и разъем DB9. Одинаковые сигналы этих двух способов соединены параллельно. Контактный сигнал гнезда DB9 определяется с RS485 коммуникационным портом Siemens S7-200 серии PLC. Таким же образом, пользователи могут использовать его по желанию в соответствии с реальной ситуацией. Для некоторых розеток RS485 с источником питания (например, с разъемами связи PLC), будет более удобно и просто использовать разъем DB9 для подключения.

Определение сигнала терминала

DB9Определение контактного сигнала гнезда

Соединение между BH-485G и RS485 портом связи устройства:

Подключите входной терминал RS485 этого продукта к порту связи RS485 устройства в соответствии с принципом «сигнал положительный к положительному и отрицательный к отрицательному» (Используйте терминал или DB9M разъем для опционального), длина этого сечения линии не должна превышать 50 метров, И порт RS485 клеммных резисторов устройства и выдвижной резисторы не должны быть подключены. RS485 устройства должен быть интерфейсом, который соответствует стандарту EIA/TIA-485. Эти коммерчески доступные пассивные конвертеры RS232/RS485 не подходят для этого продукта. Источник питания может быть взят с устройства, или Регулируемый источник питания может использоваться отдельно.

Если на розетке RS485 устройства есть источник питания, это будет очень удобно, просто и красиво, чтобы сделать кабель для подключения разъема DB9M с устройством. Примеры заключаются в следующем:

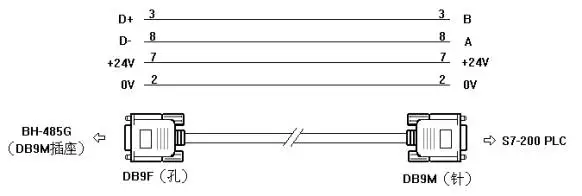

1. Связь между BH-485G и S7-200PLC:

7 и 2 контакта на порте RS485 (DB9F) S7-200PLC 24VDC выходная мощность, а 6 и 5 контактов-выходная мощность 5VDC. Однако 5VDC источник питания соединен в серии с 100 ток Ома ограничительный резистор, поэтому он не может быть использован.

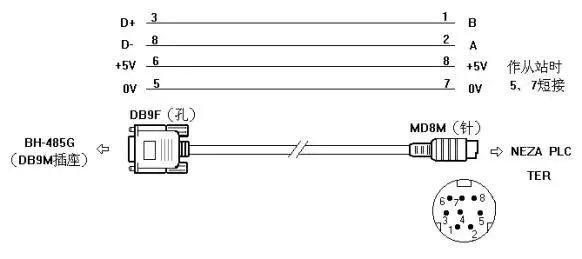

2. Соединение между BH-485G и PLC серии Schneider TSX:

8 и 7 контактов на коммуникационном порту MD8F серии Schneider TSX PLC имеют выходную мощность 5 в постоянного тока, а 1 и 2 контакта-сигналы RS485. Вы можете сделать MD8M/DB9F кабель самостоятельно.

Инструкции:

С помощью BH-485G может составить до 64 RS485 узлов в единичный RS485 коммуникационная сеть, максимальная дальность связи может достигать 3500 метров (4,8 кбит/с), 2000 метров (9,6 кбит/с), 1500 метров (19,2 кбит/с), 800 м (187,5) кбит/с), 200 метров (500 кбит/с), 100 метров (1,5 Мбит/с, 3 Мбит/с), 50 метров (6 Мбит/с), без изменения оригинального программного обеспечения связи, как показано на рисунке. Установите переключатель сопротивления терминала K на BH-485G на обоих концах сети на «R» (сопротивление подключения терминала), И установите переключатель сопротивления клеммы к других узлов к «выключению» (не подключить сопротивление клеммы).
