SIM7020C макетная плата NB-IoT MQTT COAP TCP SIM7020-Mini с серийным модулем CP2102 USB в TTL | Электроника

Характеристики

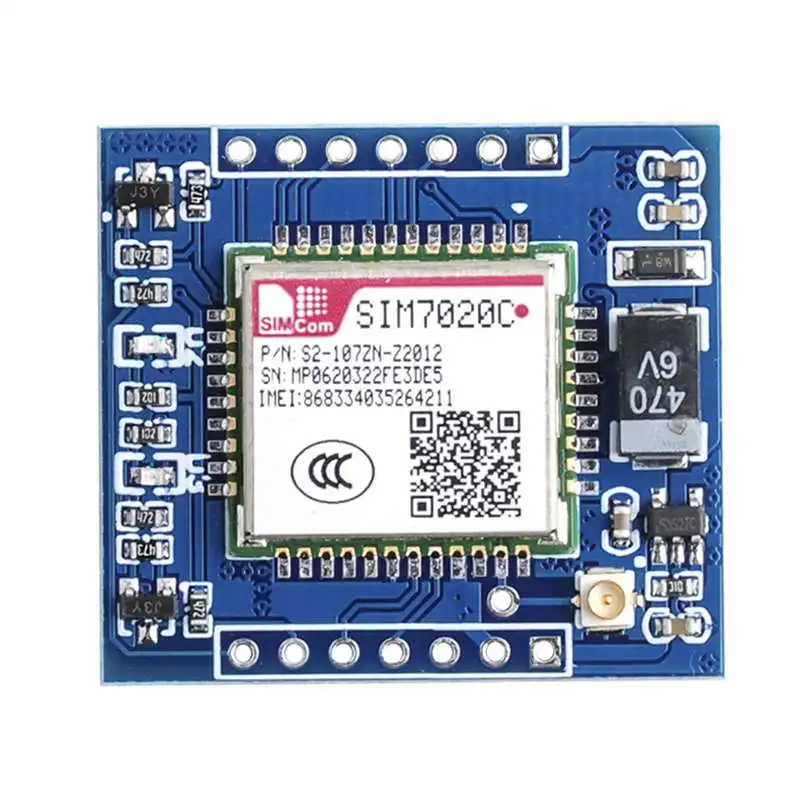

Плата разработки SIM7020C NB-IoT MQTT COAP TCP SIM7020-Mini

Описание:
Входное напряжение: 5 В 1A
Ток: 20 мА
Низкая мощность: режим PSM, 5uA
Ремешок: LTE-FDD: B5, B8
Логический уровень: 5,5 V/3,3 V, по умолчанию является 3,3 V
По умолчанию baudrate: 115200
Сетевой протокол: TCP/UDP/HTTP/COAP/MQTT/OneNET

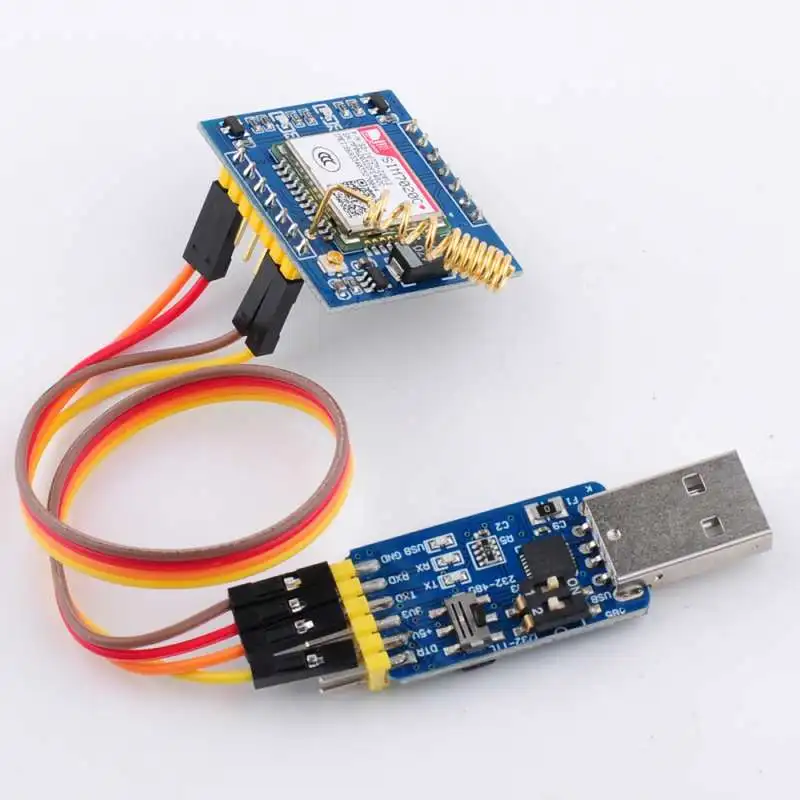

Подключение:
Модуль USB для TTL SIM7020C
VIN 5V
GND
TXD RX
RXD TX

Определение штифта:
VBAT: литиевая батарея Вход положительный 3,7-4. 2 в
GND: отрицательный вход литиевой батареи
DTR: модуль контроля сна и пробуждения
RI: индикатор звонка
RTC_GPI0O: Индикация режима PSM, до и после входа в режим PSM, контакт меняется от высокого к низкому
RTC_EINT: Пробуждение из режима PSM, когда этот pin изменяется от высокого к низкому, выход из режима PSM
SIM DET: обнаружение вставки sim-карты
VIN: мощность на входе положительная 5 В (1A)
GND: отрицательный вход питания
PCE: Включение питания
GPI01: Универсальный входной/выходной порт
Сброс: контроль сброса
TXD: передача последовательного порта
RXD: приемник последовательного порта

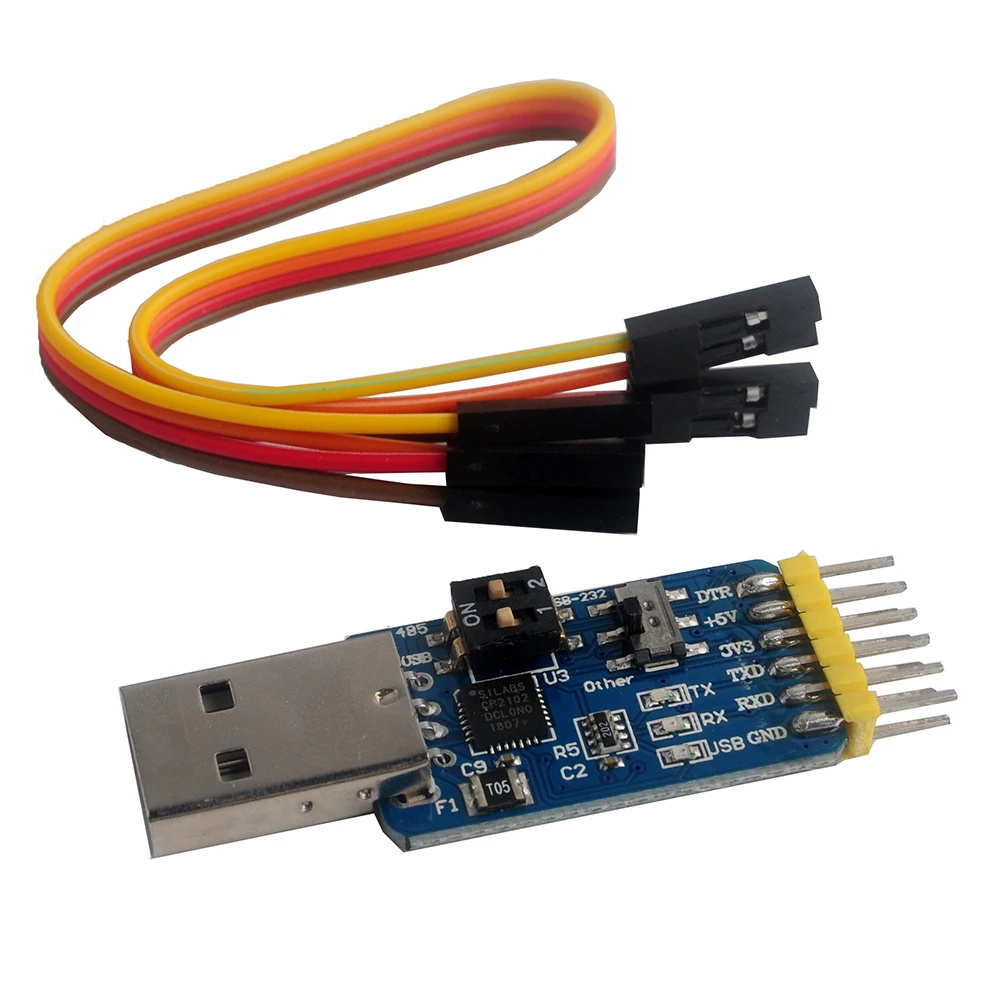

6 в 1 CP2102 серийный модуль USB к TTL 485 3,3 V 5V

Описание:
Чип ядра: CP2102
Малый размер: 3,1X1,8 см
Совместимость с 3,3 V 5V
Выходная мощность
Защита от избыточной силы тока
Интерфейс уровня TTL
Интерфейс уровня RS232
Интерфейс уровня RS485
Четыре уровня можно свободно обменять
Высокоскоростная связь
DTR,RTS сигнал

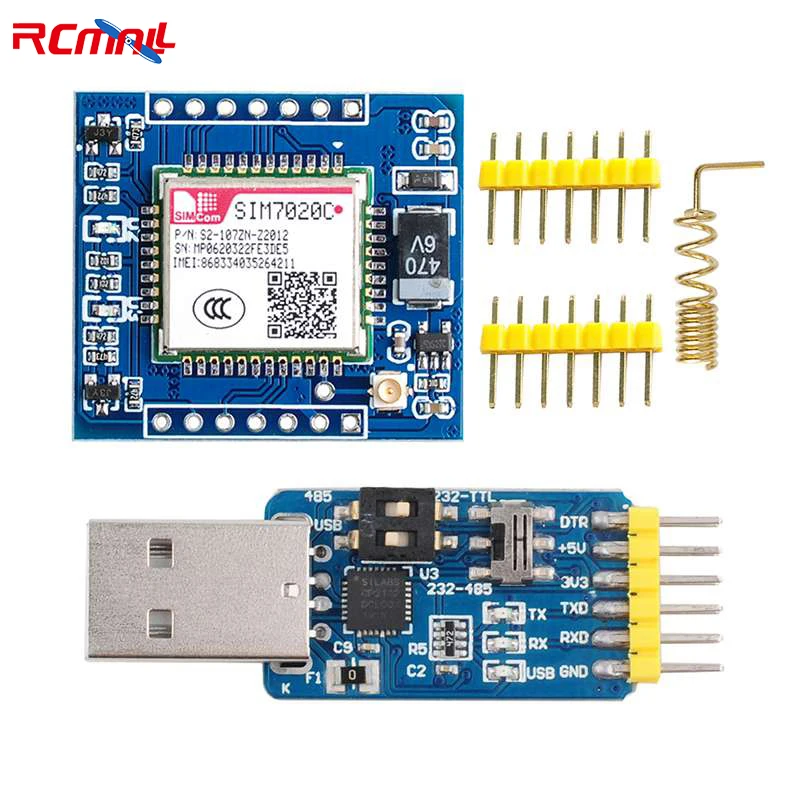

Посылка включает в себя:
1 X SIM7020-Mini доска для разработки
1 X пружинная антенна
2 штыревых разъема

1X6 в 1 CP2102 серийный модуль
1X4P Женский кабель dupond
