Обзор системы

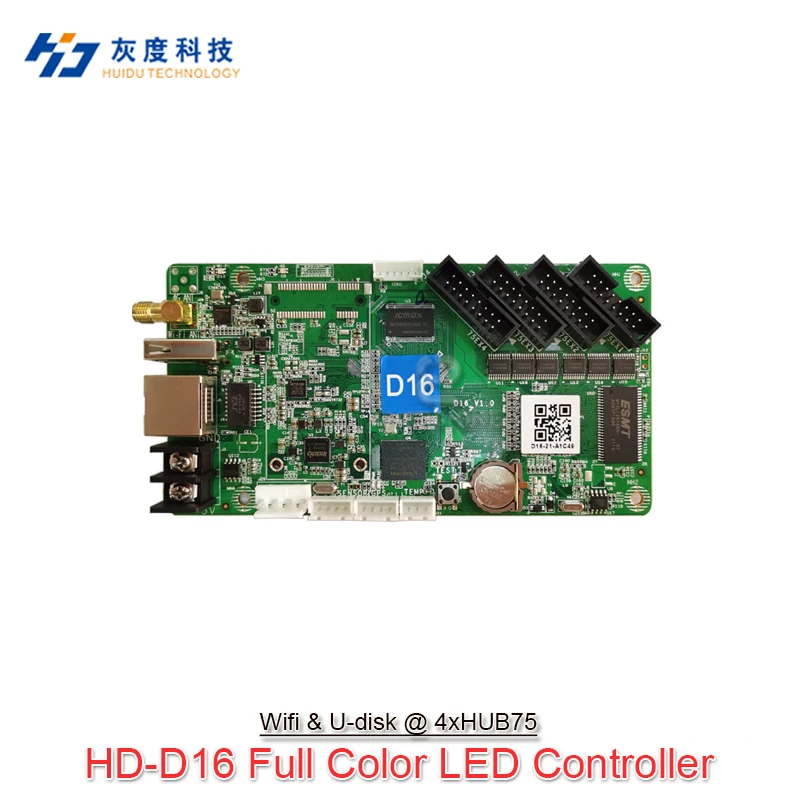

HD-D16 полный Цвет асинхронный Управление; Системы представляет собой светодиодный Управление Системы для Lintel светодиодный экраны, экраны и полный Цвет маленький размер светодиодный экран.Он оснащен модулем Wi-Fi, поддержкой управления мобильным приложением и пультом управления кластером в Интернете. Поддержка программного обеспечения для компьютерного управления HDPlayer, мобильный телефон программного обеспечения управления LedArt и HD технологии облаков управления платформой. HD-D16 может играть в автономном режиме с встроенной памятью объемом 4 Гб, предназначенной для хранения файлов программ.Сценарий применения

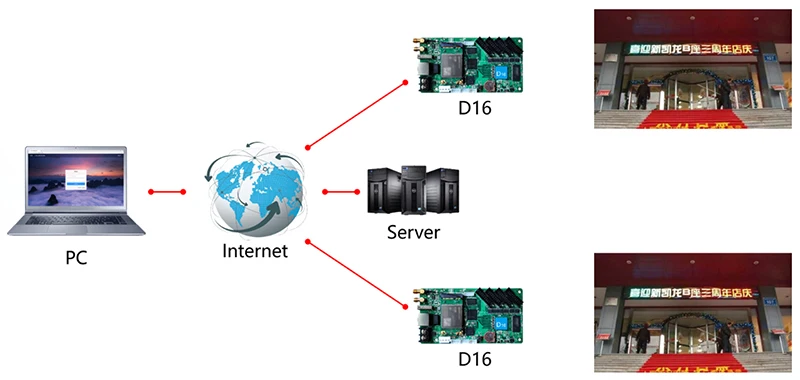

1. Схема управления кластером в Интернете выглядит следующим образом:

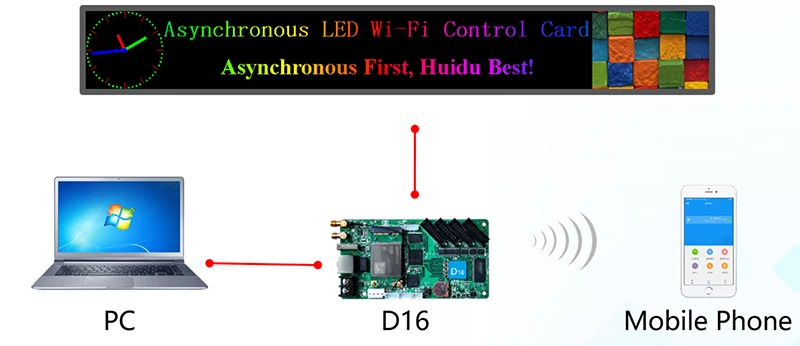

2. Контрольная карта может быть подключена непосредственно к компьютеру Wi-Fi для обновления программ, как показано ниже:
Примечание: HD-D16 поддерживает обновление программ с помощью u-диска или съемного жесткого диска.
Особенности
1. Стандартный Wi-Fi модуль, беспроводное мобильное приложение;
2. Диапазон управления: 640*64 пикселей;
3. Поддержка 256 ~ 65536 серого уровня;
4. Поддержка видео, изображения, анимации, часов, неонового фона;
4. Поддержка слова, анимационного фона, неоновый светильник;
5. U-disk неограниченная Расширительная программа, подключается к трансляции;
6. Нет необходимости устанавливать IP, HD-D16 может быть определена идентификатором контроллера автоматически;
7. Поддержка 4G/Wi-Fi/и удаленного управления кластером сети;
8. Поддержка декодирования видео 720P, выход частоты кадров 60 Гц.
Список функций системы
Тип Модуля | Статический до 1/64 режим сканирования |
Диапазон управления | 640*64, самый широкий: 640, самый высокий: 128 |
Серые весы | 256 ~ 65536 |
Форматы видео | 60 Гц Частота кадров, поддержка 720P видео аппаратное декодирование, прямая передача, без транс-кодирования ожидания. AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM и т. Д. |
Форматы анимации | SWF, FLV, GIF |
Форматы изображений | BMP, JPG, JPEG, PNG и т. Д. |
Текст | Поддержка редактирования текстовых сообщений, вставки изображений; |
Время | Аналоговые часы, цифровые часы и различные функции циферблата |
Прочие Функции | Неоновая, анимационная функция; По часовой стрелке/против часовой стрелки; Поддержка температуры и влажности; Адаптивная функция регулировки яркости |
Память | Память 4 Гб, поддержка программ более 4 часов. Бессрочное Расширение памяти u-диском; |
Связь | U-диск/Wi-Fi/LAN/4G (опционально). |
Порты и разъёмы | 5V Мощность * 1, 10/100 м RJ45 * 1, USB 2,0*1, HUB75E * 4 |
Программное обеспечение | HDPlaye |
Определение интерфейса
Поддержка 4 групп концентратора 75E параллельные данные определяются следующим образом:
Объяснение интерфейса
1. Клемма питания, подключение питания 5 В;2. Сетевой порт RJ45 и порт компьютерной сети, маршрутизатор или переключатель, подключенный к нормальному рабочему состоянии, всегда включен оранжевый светильник, зеленыйСветильник мигает;3. Usb-порт, подключенный к usb-устройству для обновления программ;4. Разъем Wi-Fi антенны: сварная антенна разъем Wi-Fi;5. 4G разъем антенны гнездо: сварная Антенна гнездо 4G;6. Светильник индикатора Wi-Fi: отображение состояния работы Wi-Fi;7. 4G световой светильник: отображение состояния сети 4G;8. Модуль 4G: используется для обеспечения контрольной карты доступа к Интернету (опционально);9. Порт HUB75E: светодиодный кабель для подключения экрана;10. Светодиодный светильник (дисплей), нормальное рабочее состояние мигает;11. Тестовая кнопка: для проверки яркости и контрастности экрана;12. Порт датчика температуры: для подключения к температуре;13. Порт GPS: для подключения к gps-модулю, используется для коррекции времени и фиксированного положения;14. Светильник индикатора: PWR-это индикатор питания, нормальный индикатор питания всегда включен; Запуск-это индикатор, нормальный индикатор работы мигает;15. Порт датчика: для подключения внешнего датчика, такого как мониторинг окружающей среды, Многофункциональный датчик s и т. Д.;16. Порт питания: надежный 5 В DC интерфейс питания, такая же функция, как 1. Предостережение
1) чтобы убедиться, что контрольная карта хранится во время нормальной работы, убедитесь, что аккумулятор на контрольной карте не свободен;2) Чтобы обеспечить долгосрочную стабильную работу системы; Пожалуйста, попробуйте использовать стандартное напряжение питания 5 В.Аксессуары
HD-S108 полноцветный датчик (humitdy + температура + яркость) ссылка:Https:/item/32783981499?spm=2114.12010612.8148356.13.20fa2413w9CJH4
HD-S107 датчик яркости полного цвета:Https:/item/32894409028?spm=2114.12010612.8148356.3.44844111xsfKk6
DS18B20 датчик температуры ссылка:Https:/item/32770921976?spm=2114.12010612.8148356.3.6d6069872A0Ffy
