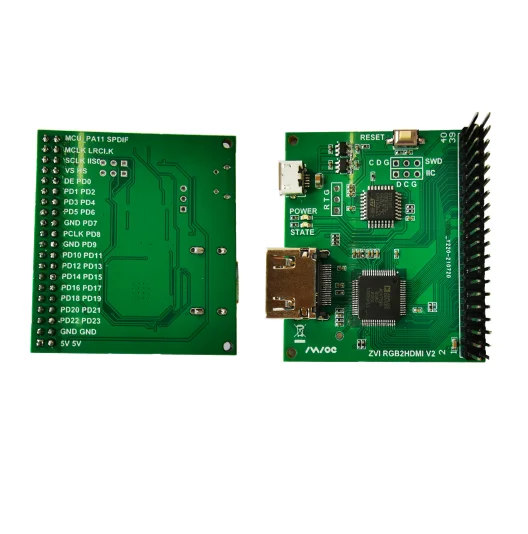

RGB/BT1120/BT656 вход к мультимедийному интерфейсу высокой четкости выход ADV7513 макетная

Rated 4.00 out of 5 based on 4 customer ratings

(4 customer reviews)

~~3578.8 руб.~~ 3 112,97 - 3 475,30 руб.

*Узнать точную стоимость и возможную скидку можно добавив товар в корзину

Быстрая доставка в г.Эль-Монте*

Отзывы о продавце: Electrochemical experiment one-stop shopping Store

Характеристики

Modname = ckeditor

Модуль питается от USB или 5 В на заголовке. 5 В и usb5в на заголовке подключены. Любого источника питания достаточно.

Модуль по умолчанию RGB888 к выходу HDMI. Поддержка большинства разрешений, до 1080P 60 Гц. При использовании функции RGB-HDMI Используйте PIN: D0 ~ D23/CLK/VS/HS/DE.

Функция BT656-HDMI, обеспечивает синхронизацию данных на 8 бит BT656, конфигурацию часов X2, используйте PIN: CLK/D8 ~ D15, поддержка до 720P 60 Гц. Другие форматы должны быть отлажены самостоятельно.

Функция BT1120-HDMI, поддерживает 8BIT и 16BIT режимы, пожалуйста, обратитесь к таблице данных для получения подробной информации.

Модуль настраивает ADV7513 через STM32F030C8T6 для преобразования RGB/BT656 и других видео входов в выход HDMI, и экран может отображаться нормально. Режим RGB, протестирован без разницы в цвете.

Среда тестирования модуля:

Компьютер ПК HDMI выходА.Модуль HDMI для RGB нашего магазинаА.Этот модуль RGB-HDMIА.Дисплей, этот тест не имеет разницы в цвете, и Дисплей четкий и стабильный.
