Набор для приемопередатчика планета коротких волн фоторадиоприемник набор

Характеристики

Приемопередатчик PLANET коротковолновый PLL набор приемопередатчик непрерывного действия телеграф коротковолновый радиоприемник DIY Kit

Это наборы DIY, нужно припаять, когда вы получите!

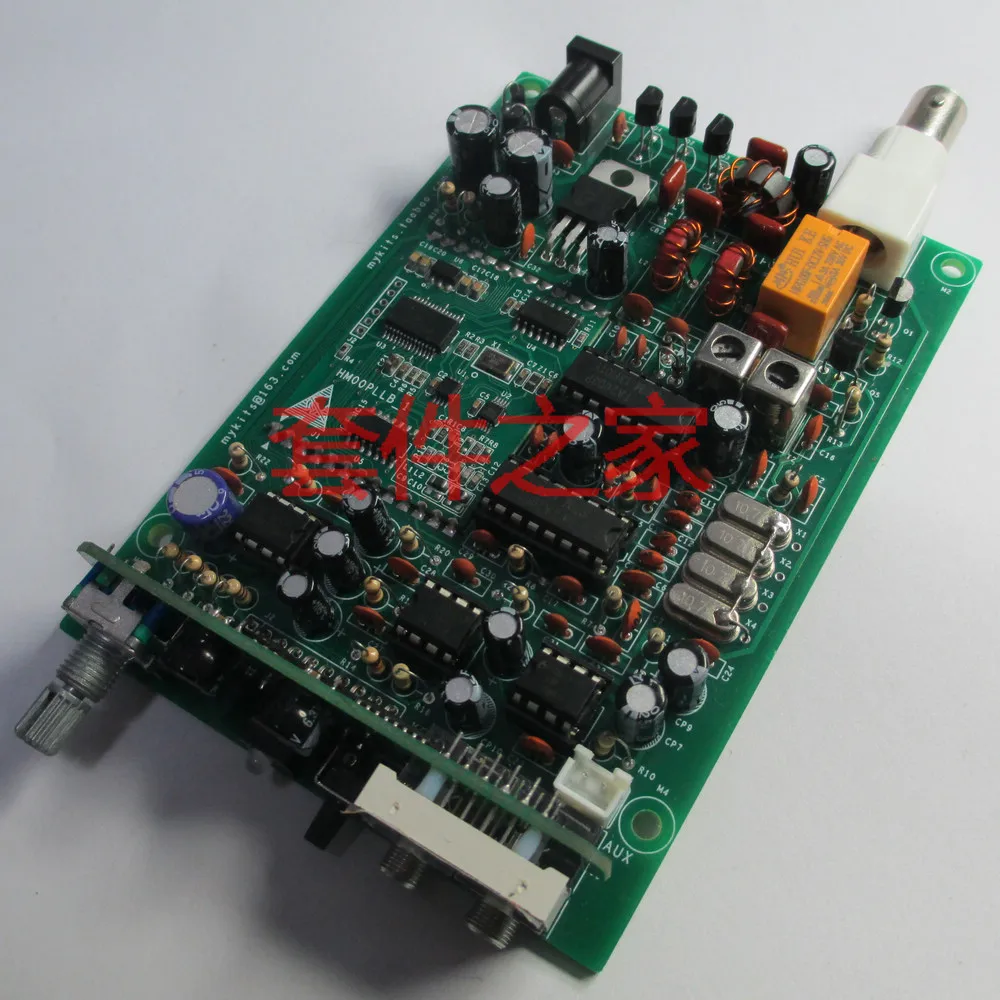

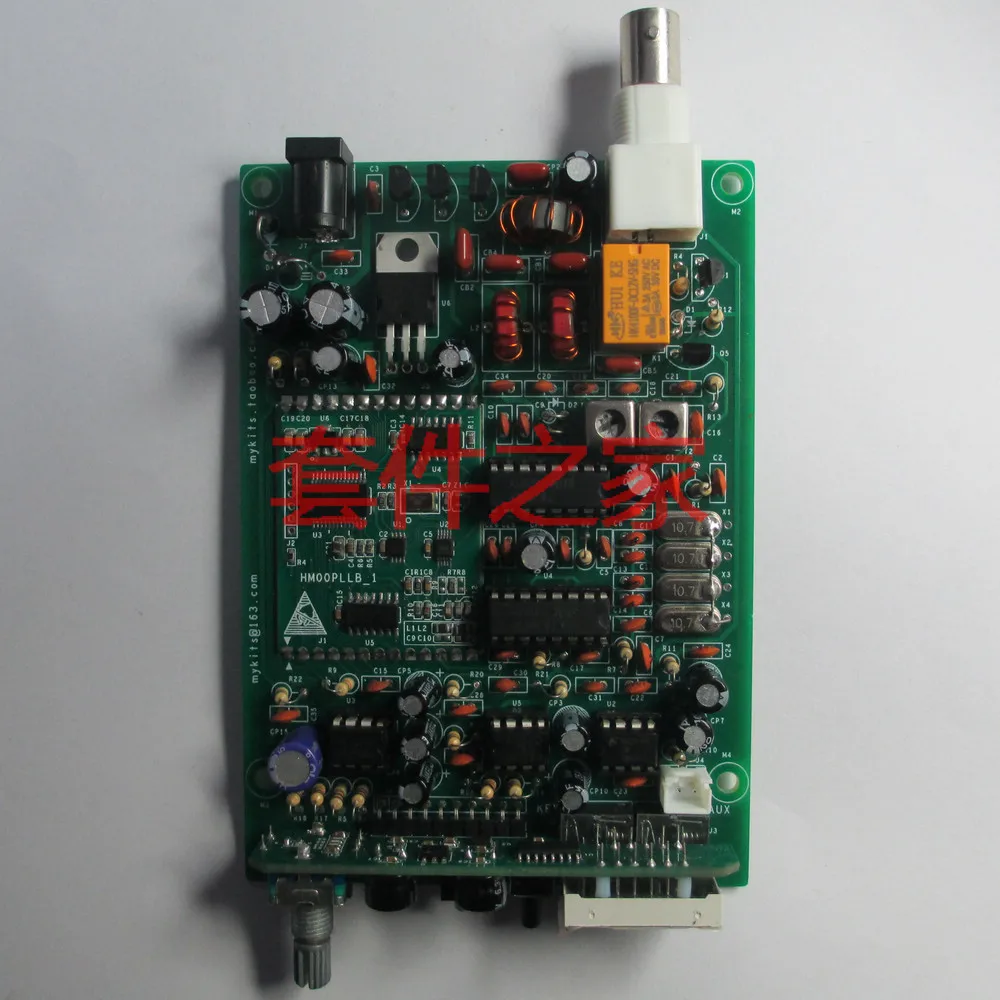

Оригинальный набор трансиверов "Planet" (PLANET) коротковолновый PLL! Эта машина охватывает 7-7,100 МГц, передача принимает E-type усиление, прием принимает классический метод кристаллического фильтра, и он поддерживает режим приема SSB и CW. Эта машина генерирует локальный осциллятор и частоту BFO модулем PLL, встроенный цифровой потенциометр и усилитель мощности LM386

Имеет следующие характеристики:

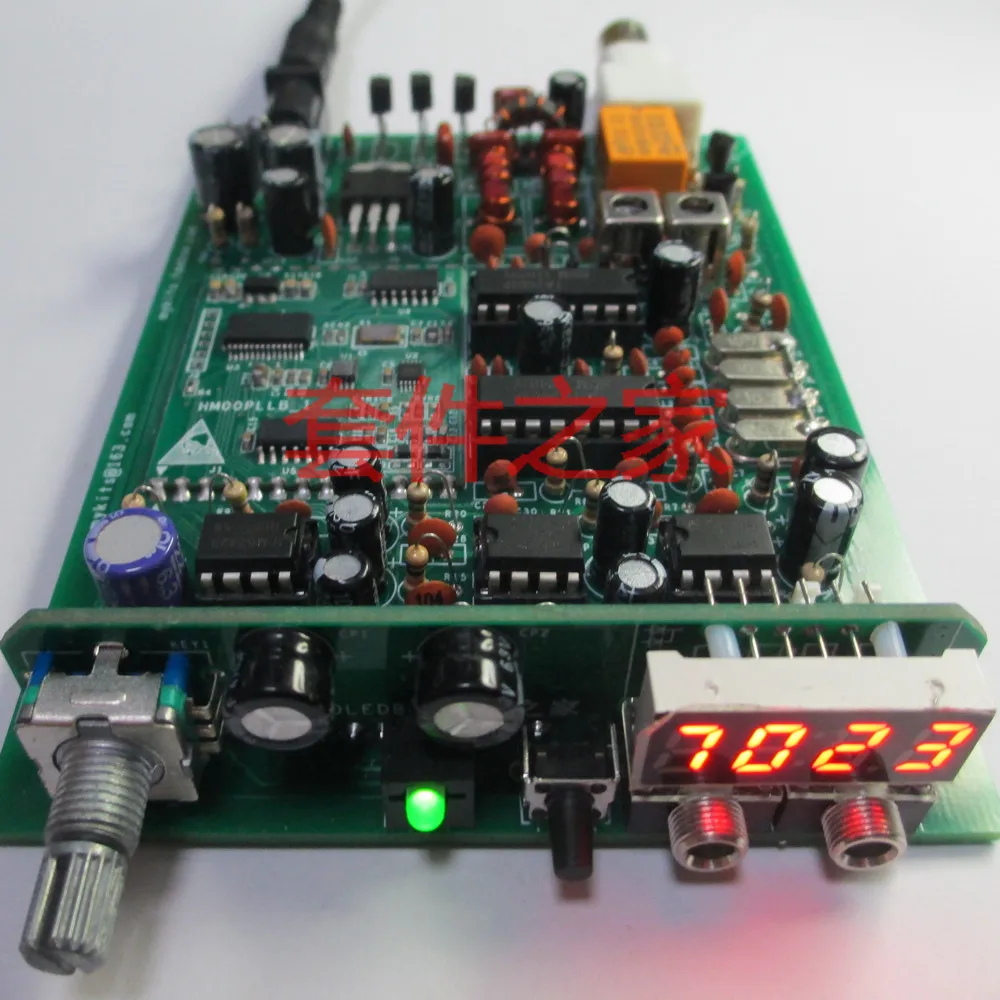

1. Компоненты SMD на основной панели управления были предварительно сварены и подключены к нижней доске в виде штамповочного отверстия. Микрокомпьютер с одним чипом использует PIC16F1938, встроенный локальный осциллятор PLL, Поддерживает настройки калибровки кристаллического осциллятора и поставляется с схемой индикации частоты (с помощью семиссегментного светодиодный цифровой трубки, дисплей-1 кГц, изображение имеет разницу в цвете, фактический цвет-красный), рабочая частота охватывает 7,000-7,100 МГц, 1 КГЦ или 100 Гц шаг (см. Рис. Ниже, бесплатное переключение).



2. Приемник использует смешивание TA2003, промежуточная частота использует кристаллический фильтр, TA2003 Обнаружение умножения отправляется в аудио активный фильтр цепи, И цифровой потенциометр регулирует Размер звука, а затем отправляет его LM386 для усиления. Промежуточная частота Поддерживает настройки калибровки.



3. Используйте 3 параллельных выхода BS170, высокоэффективное усиление класса E, блок питания 12 В и выходная мощность 5 Вт!



4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отчета отправки, что позволяет избежать частого переключения реле и улучшает изоляцию каналов отправки и приема.



5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует оригинальный код нашего магазина, может регулировать скорость кода и частоту бокового тона, может самостоятельно вводить знак вызова (в автоматическом режиме ключа), И поддерживает энергосбережение.



6. Печатная плата этого набора может быть удобно помещена в 88*30*120 мм алюминиевый чехол (магазин будет настроить планетарный чехол в будущем).



Основные индикаторы

Источник питания: 12 В

Получайте Ток покоя: 100 мА @ 12 В

Мощность передачи: 5 Вт @ 12 В

Частотный диапазон: 7,000 МГц-7,100 МГц, 1 кГц/100 Гц шаг


Режим работы: CW получение и отправка, SSB получение
