Для UAV UGV GNSS RTK и заголовочной системной платы TOP682 высокоточная база стандартная

Характеристики

Для UAV UGV GNSS RTK и системная Модульная плата TOP682 высокоточная RTK база, RTK Rover совместима с дизайном um482

Обзор

TOPGNSS TOP682 Высокоточный GNSS RTK и модуль заголовка-это многочастотный, многосозвездистый модуль GNSS на основе Nebulas-II GNSS SoCan. Он имеет небольшой размер и поддерживает GPS L1/L2, GLONASS L1/L2, Galileo E1/ E5b, BeiDou B1/B2 и SBAS. TOP682 используется в различных приложениях, таких как дроны, автономные транспортные средства и механическое управление.

Особенности

• Самый маленький размер в отрасли, многочастотный Высокоточный модуль

• Поддерживает GPS L1/L2 + GLONASS L1/L2 + Galileo E1/E5b + BeiDou B1/B2+ QZSS L1 + L5

• Двойной антенный вход

• Поддержка одновременного вывода заголовка и позиционирования, скорость вывода данных 20 Гц

• Адаптивное распознавание формата входных данных RTCM

• Встроенная навигационная система MEMS

Технические характеристики

Отслеживание

Каналы: 432

GPS: L1, L2

ГЛОНАСС: L1, L2

Galileo: E1, E5b

BeiDou: B1, B2

QZSS: L1, L5

Производительность

Единая точка позиции (амплитудно-модулируемый сигнал): по горизонтали-1,5 м

Вертикальный-2,5 м

DGPS (амплитудно-модулируемый сигнал): по горизонтали-0,4 м

Vertica. -0,8 м

RTK (RMS): горизонтальный-1 см + 1 ppm

Вертикальный-1,5 см + 1 частей на миллион

Точность скорости (RMS): 0,03 м/с

Заголовок Точность: 0,2 ° @ 1 m Базовый

Точность времени (RMS): 20ns

Холодный запуск: <40 s

Время инициализации: <5 s (Типичный)

Повторное приобретение: <1 s

Физический

Размеры: 60 мм x 60 мм x 6,0 мм

Рабочая температура: -40 °C - + 85 °C

Температура хранения: -55 °C - + 95 °C

Влажность: 95% без конденсации

Дружеское напоминание:

TOP682 оставляет геомагнитную сенсорную панель и пин-код, а в спецификацию доставки по умолчанию не входит геомагнитный датчик.

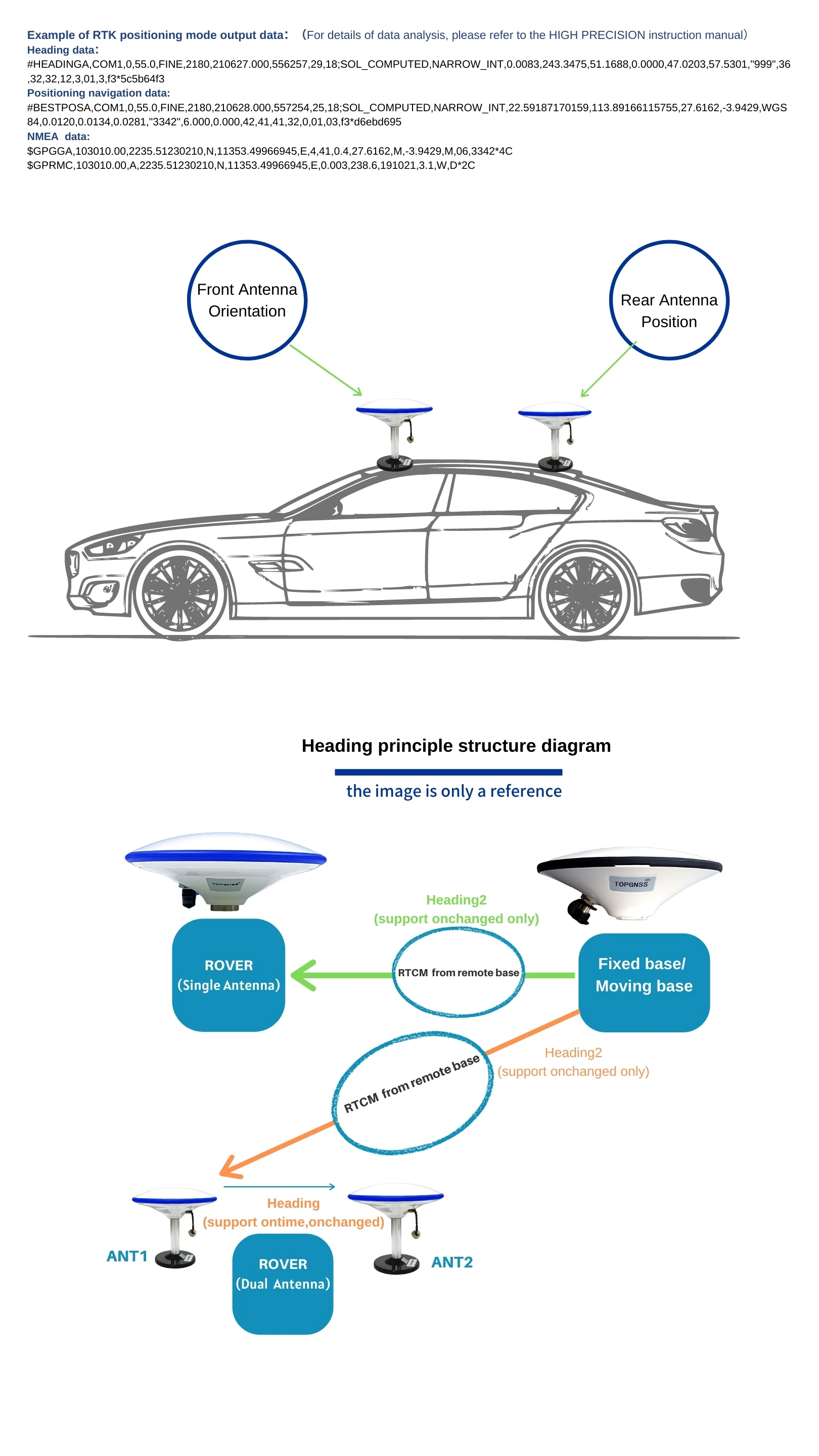

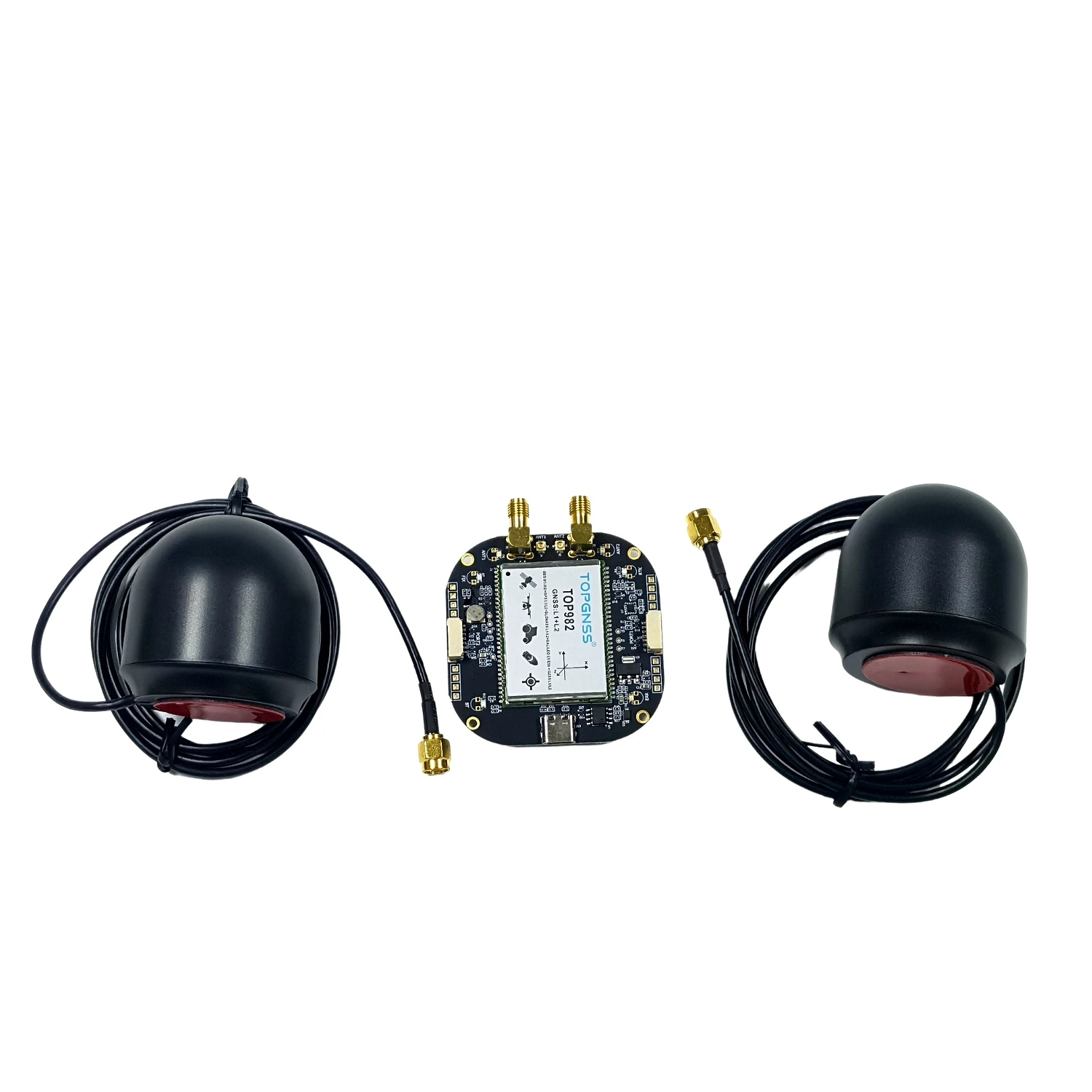

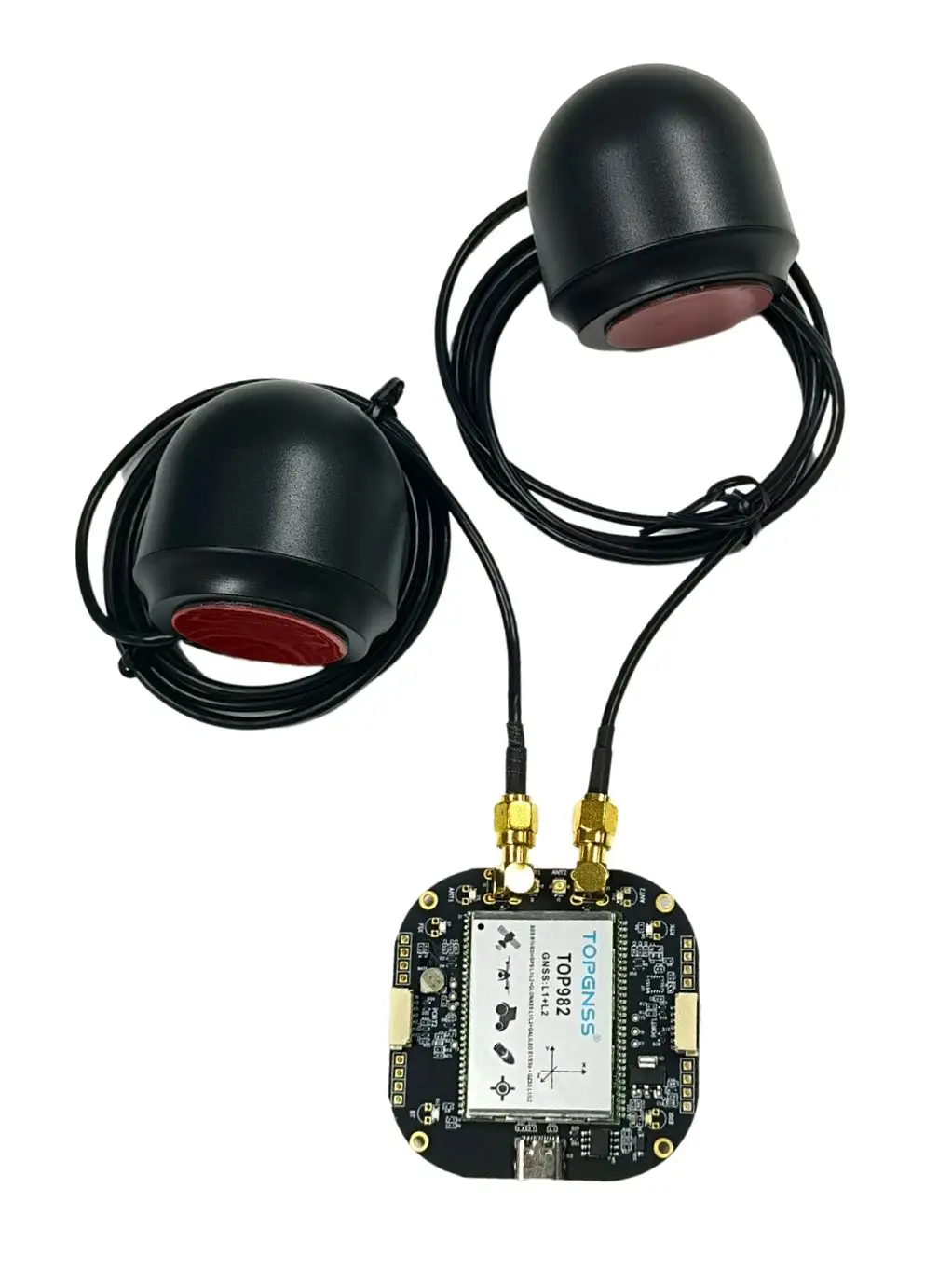

Схематическая Схема системы заголовка GNSS RTK:

(Следующие изображения только для справки, как демонстрация системы заголовка. Характеристики доставки и списки не включают изображения, чтобы показать содержание)
