LHT00SU1 Виртуальный Осциллограф Логический анализатор генератор частоты цифровой

Характеристики

LHT00SU1 Виртуальный Осциллограф Логический анализатор генератор частоты цифровой аналоговый Осциллограф смешанных сигналов 16 МГц I2C SPI CAN

Он имеет 11 функций:

1. Двойной входной осциллограф (одноканальный, 16Msps, полоса пропускания 3 МГц)

2,8 канала анализатора логики

3. Регистратор данных

4. Двойной Вольтметр

5. Осциллограф смешанных сигналов и анализатор логики

6. Измеритель частоты

7. Пульт дистанционного управления

8. Контроллер ШИМ

9. Генератор частоты

10. Контроллер I2C

11. Импульсный/краевой счетчик

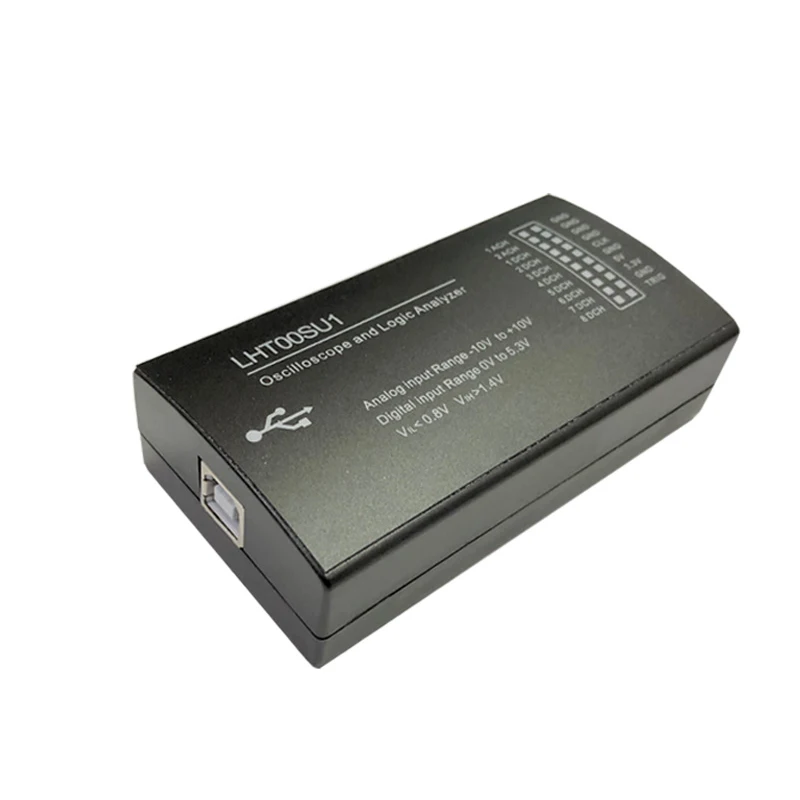

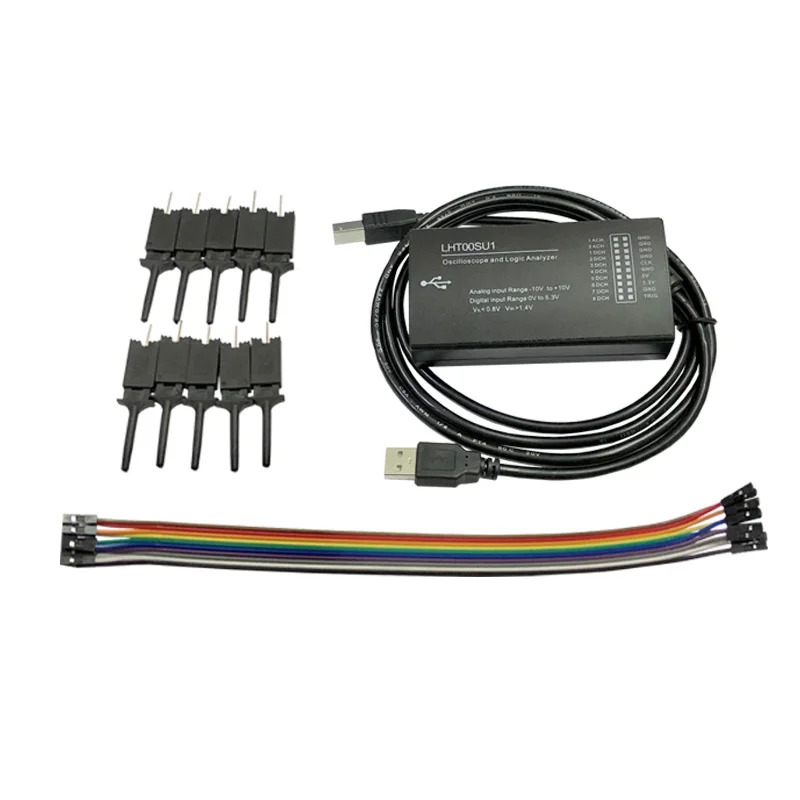

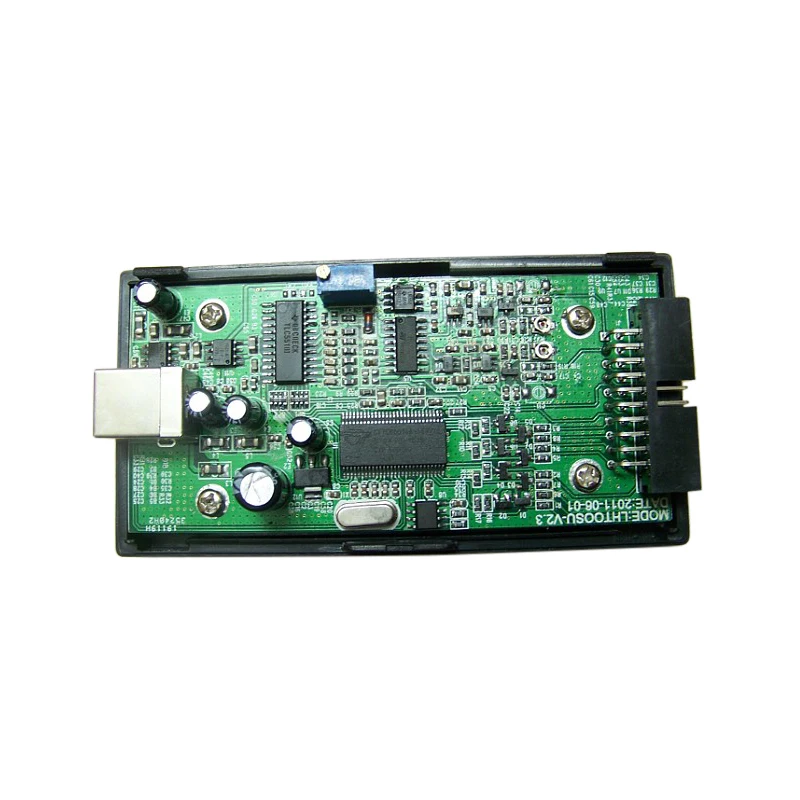

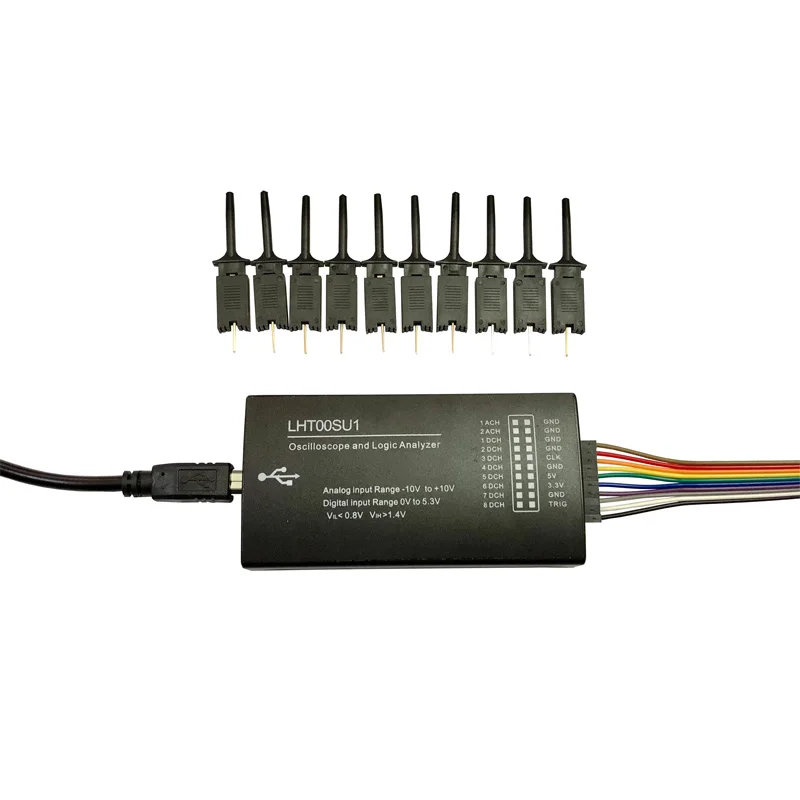

Список доставки:

Одна машина;

1 зажим для тест-ленты (с 10 тестовыми зажимами)

Один USB кабель

1. Системные требования:

Поддержка операционной системы Win2000/XP/Vista/WIN7(32 бит)

Процессор Celeron 4 2,0G или Pentium 4 1,8G или выше

Требуется высокоскоростной интерфейс USB2.0, но скорость USB2.0 или USB1.1 не поддерживаются

Память должна быть не менее 128 Мб

Требуется жесткий диск объемом 2 ГБ или выше

Каркас 3,5 SP1 должен быть установлен

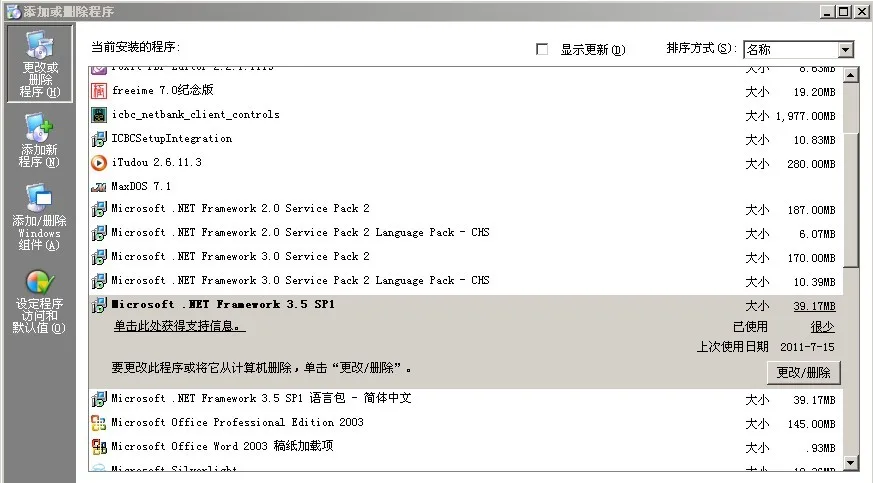

Если вы используете WINDOWS XP, пожалуйста, проверьте, находится ли он на вашем компьютере. NET 3,5 SP1. Если у вас нет этого компонента, загрузите и установите его с официального сайта Microsoft.

2. Оборудование

(1). Частичные параметры моделирования

Количество входных каналов: 2

Количество каналов выборки: 1 канал

Максимальная частота выборки: 16 МГц

Максимальная аналоговая полоса пропускания: 3 МГц

Диапазон входного напряжения: от-10 В до + 10 в

Чувствительность: 78мв

Максимальное вертикальное разрешение: 256 уровней

(2). Цифровые параметры

Количество каналов: 8

Входное напряжение: 0-5,3 В

Вход низкого уровня по уровню поверхности: <0,8 V

Вход высокий уровень:> 1,4 V

Поддержка соглашения: SPI, IIC, UART, SMBus, I2S, CAN, Parallel, Custom, Search, Async, 1 - Wite, PS / 2

(3). Параметры интерфейса связи

Параметры USB: USB2.0 высокоскоростной 480 Мбит/с

Функция 3.

(1)

1) двойной входной осциллограф (одноканальный, 16Msps, полоса пропускания 3 МГц)

2) 8-канальный анализатора логики

3) Осциллограф смешанных сигналов

4) двухканальный вольтметр

5) Регистратор данных

6) Пульт дистанционного управления

7)PWM генератор сигналов

8) генератор частоты

9) Помощник отладки I2C

10) счетчик импульсов

(2)

8 цифровых каналов + 1 аналоговый логический анализатор канала, Поддержка различных протоколов

Ниже приведены некоторые Измеренные данные:

Осциллограф: ATTEN ADSL1102CAL; Источник: VICTOR VC200

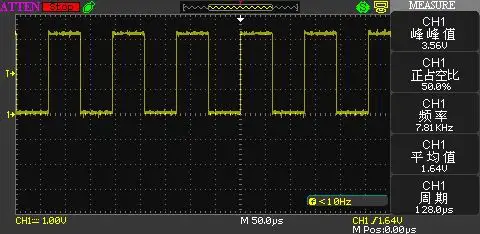

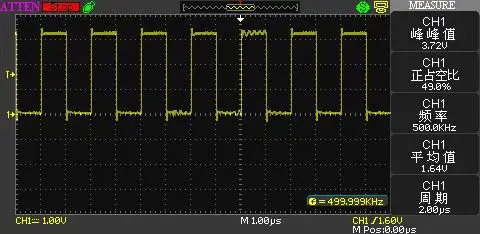

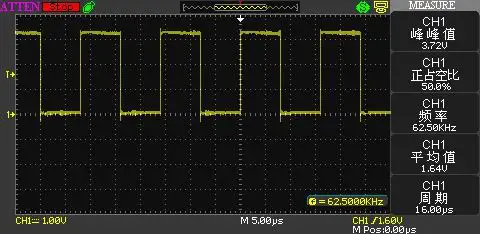

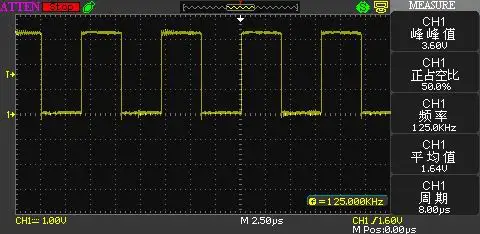

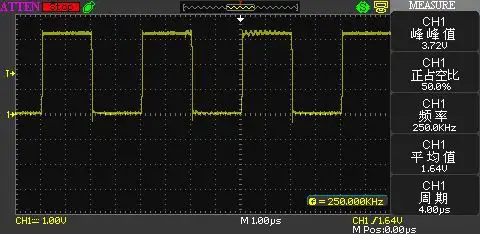

Изображение тестового сигнала выходного канала:
