AMPCOM M.2 X16 to 4X PCIE 4 0 GEN4 Расширительная карта поддержка s NVMe M ключ 2280 SSD до 256 Гбит/с

Характеристики

Описание продукта:

1. Только поддержка бифуркации материнской платы, поддержка высокого и низкопрофильного кронштейна шкафа
2. Эта карта адаптера использует 3,3 В и 12 В двойное напряжение питания, 12 В до 3,3 В с использованием двух 6А силовых модулей для удовлетворения требований к питанию большого энергопотребления SSD.
3. Поддерживает 4X2280 NVMe M. 2 до 256 Гбит/с в одной карте за счет использования полосы пропускания PCIe 4. 0
4. NVMe RAID поддерживается на базе чипсетов материнской платы

Примечания перед покупкой.

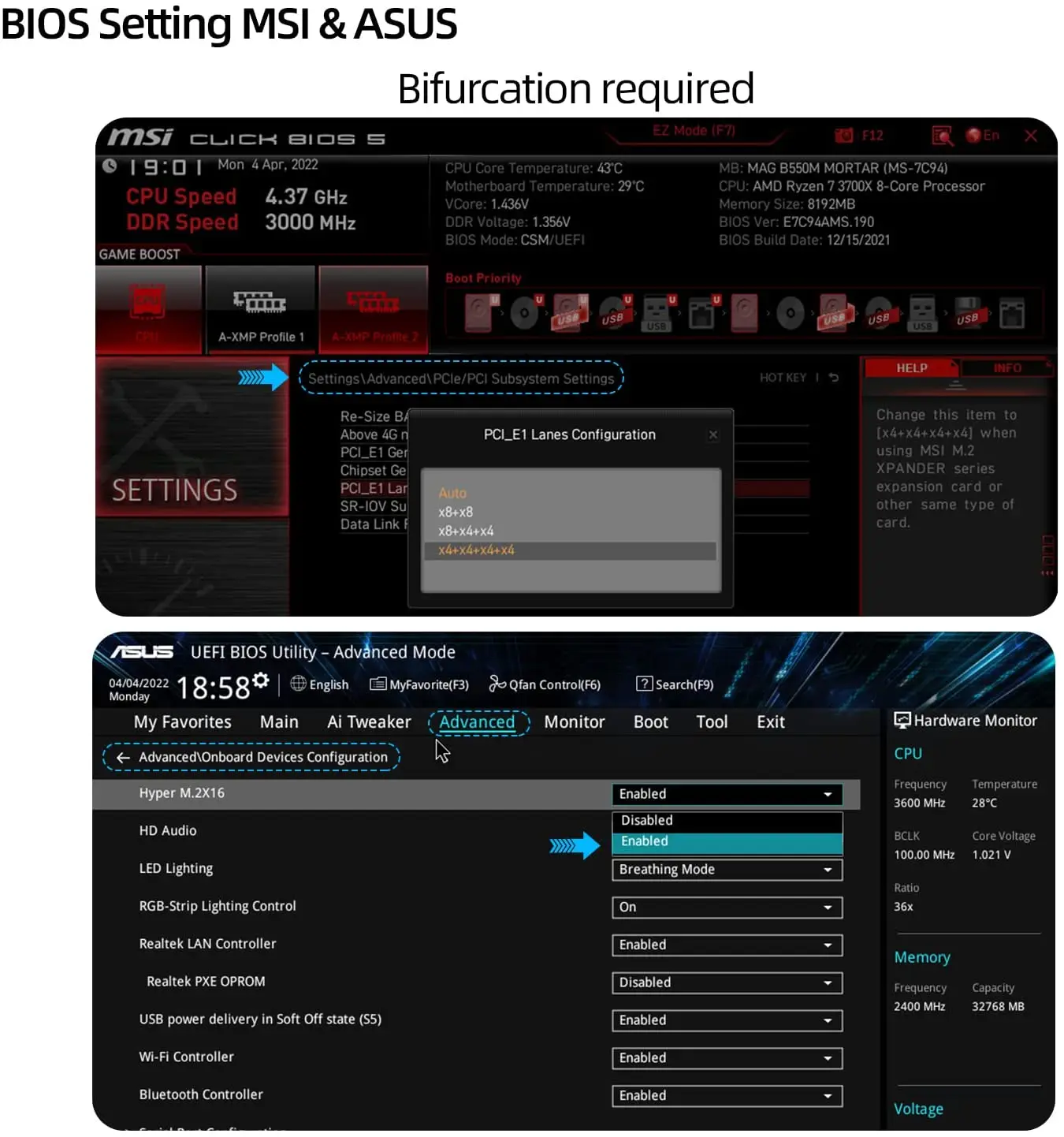

1, пожалуйста, убедитесь, что ваша материнская плата PCIe x16 поддерживает раздвоение PCIe-сигнал разделен на четыре PCIe x4, обычная материнская плата, если биос внутри "PCIEX16 Bifurcation" и другие похожие варианты, варианты для входа после просмотра "PCIE 4x4" и других схожих настроек, как правило, поддерживают бифуркацию; Чипы серверных материнских плат отличаются, пожалуйста, проконсультируйтесь с официальным представителем вашей материнской платы для получения подробной информации. Если слот PCIe не может быть раздвоен или биос не установлен на x4x4x4 x4, может быть распознан только один жесткий диск. Если материнская плата может быть установлена только в x8 x4 x4 может распознать только 3 диска.

2, если вы хотите скомпоновать raid, пожалуйста, обязательно используйте четыре спецификации одной модели одного и того же жесткого диска, чтобы обеспечить соответствие производительности жесткого диска. Can group raid-это решение вашей материнской платы.

3, некоторые Материнские платы поддерживают только прямое соединение с процессором PCIe слот Поддержка PCIe бифуркация, Если занят, то нет места для вставки видеокарты, пожалуйста, обязательно учитывайте это перед покупкой.

4, на некоторых материнских платах слот PCIe является разделением полосы пропускания, например, первый слот PCIe-PCIe x16, второй слот PCIe-PCIe x8, если два слота PCIe вставлены одновременно на устройстве, из-за причин разделения полосы пропускания два слота PCIe работают с пропускной способностью PCIe x8. Предположим, что второй слот PCIe не вставляется в устройство до того, как первый слот PCIe x16 поддерживает разделение на PCIe 4x4, но после того, как второй слот PCIe вставлен в устройство, потому что полоса пропускания изменена на PCIe x8, это приведет к разрыву сбоя и не распознает диск. Также на материнских платах есть слот PCIe, а U.2-только один из двух вариантов, пожалуйста, обратите внимание на руководство по эксплуатации материнской платы.

5, обратите внимание, что большинство материнских плат должны работать с ЦП, чтобы работать, низкий Процессор не поддерживает раздвоение, потому что количество каналов PCIe не достаточно.

О INTEL VORC (NVMe RAID), пожалуйста, найдите "INTEL VROC"

Следующие Материнские платы были проверены для поддержки разбиения PCIe

GIGABYTE

X299X AORUS MASTER LGA 2066X, X299 AORUS, X299X DESIGNARE 10G, X299 UD4 PRO, X570 GAMING X, X570 AORUS ELITE,X570I AORUS PRO

B450M AORUS ELITE, EVGA X299 FTW-K (нужно обновить биос до последней версии), EVGA X299 DARK (нужно обновить биос до последней версии).

ASUS

TUF GAMING X570-PLUS, ASUS PRIME X299-DELUSE II, ASUS PRIME X299-A II, ROG STRIX X570-I GAMING, ROG STRIX X570-F GAMING, ROG STRIX, X570-E GAMING, ROG CROSSHAIR VII DARK HERO, ROG STRIX TRX40-XE GAMING, ROG RAMPAGE VI EXREME ENCORE, ASUS PRIME Z390-P, TUF, Z390-PLUS GAMING, ROG RAMPAGE VI EXTREME, ROG RAMPAGE VI APEX, ROG STRIX X299-XE GAMING, ROG STRIX X299-E GAMING, PRIME X299-DELUXE, PRIME X299-A, TUF X299 MARK 1, TUF X299 MARK 2

ASUS поддерживает модели материнской платы, пожалуйста, перейдите по следующей ссылке (скопируйте в браузер, чтобы открыть)

//www.asus.com/en/support/FAQ/1037507

MSI

Раствор B450M, MEG X570 UNIFY, MEG X570 ACE, PRESTIGE X570 CREATION

ASROCK

X570 CREATOR, X570 STEEL LEGEND, X570 TAICHI, X299 TAICHI, X299 DESIGNER, X399 TAICHI

SUPERMICRO

X10 сдв, X11DAI-N

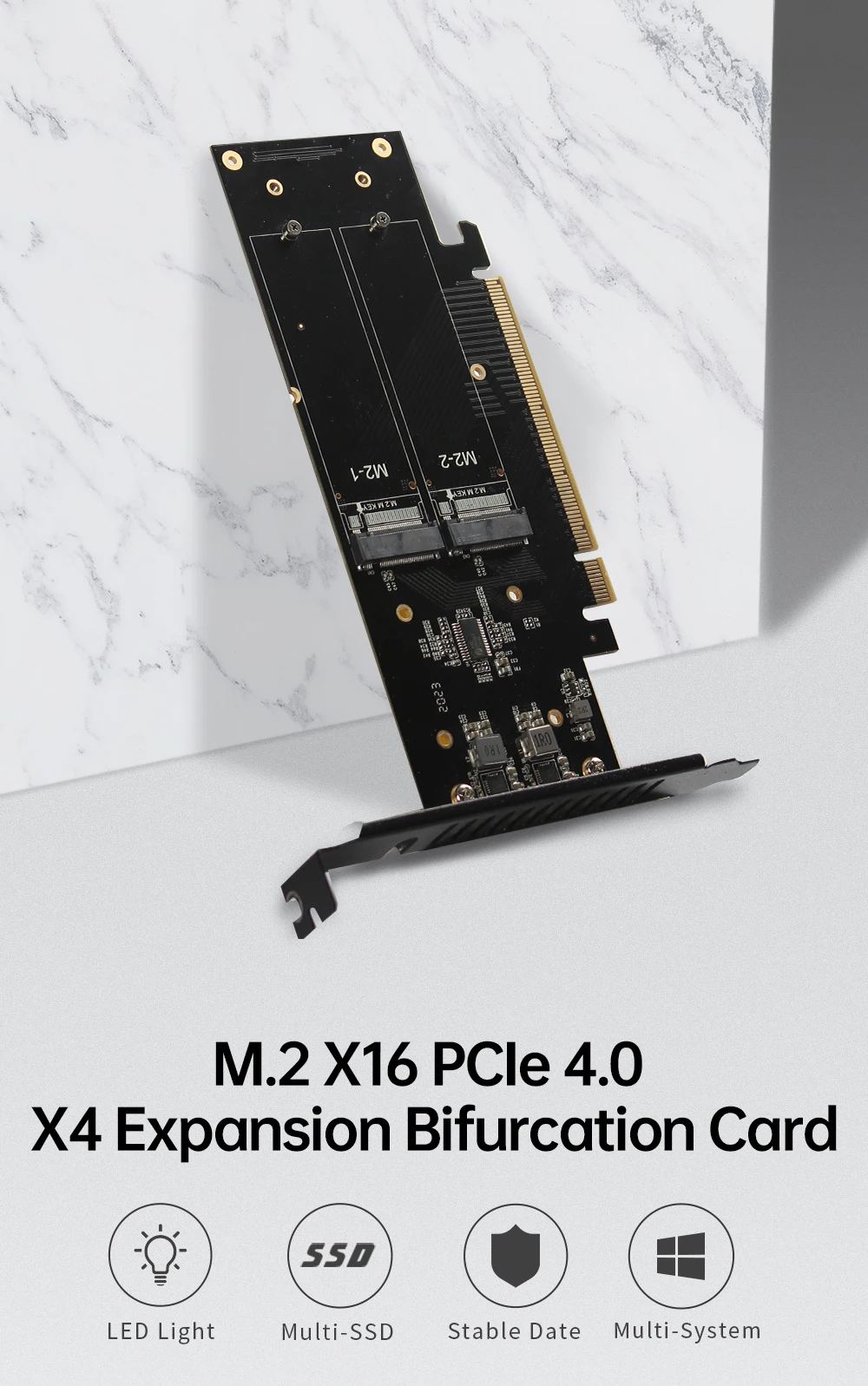

M.2 X16 PCIe 4,0 X4 расширения V образным вырезом шерсть трикотажный карты

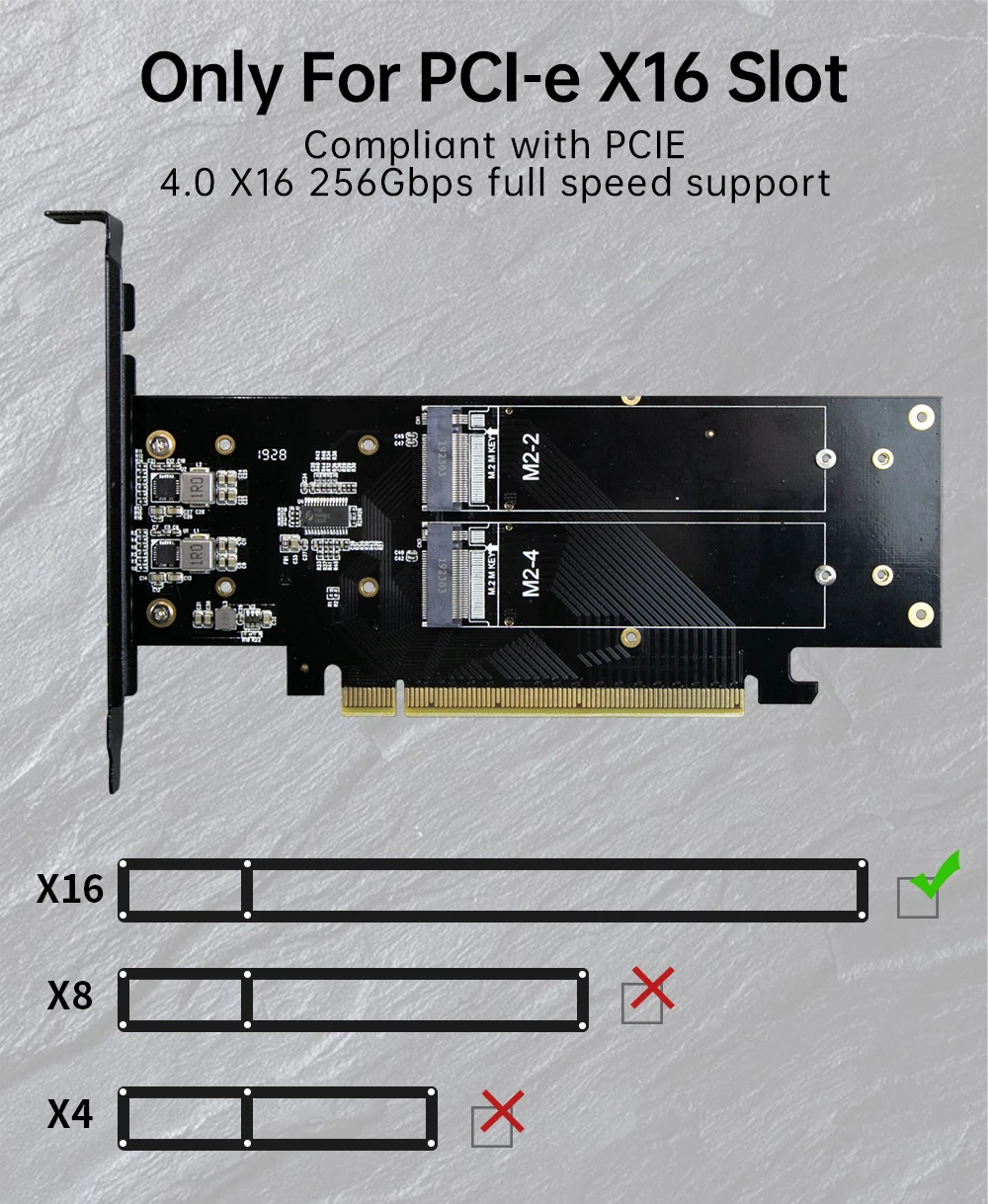

Только для слота PCIE X16

Совместимость с PCIE 4,0 X16 256 Гбит/с Поддержка полной скорости

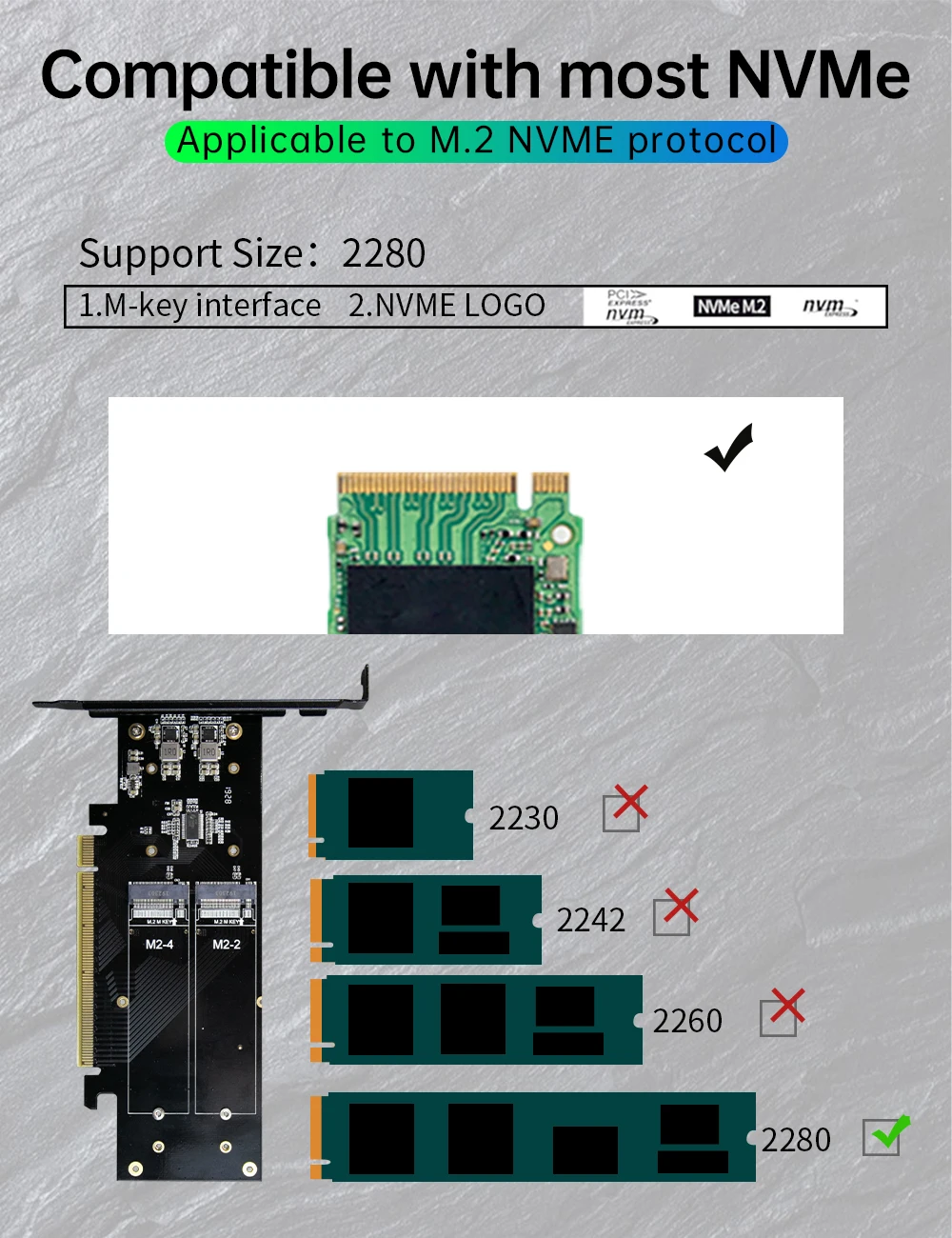

Совместим с большинством NVME

Поддержка только 2280 NVME SSD

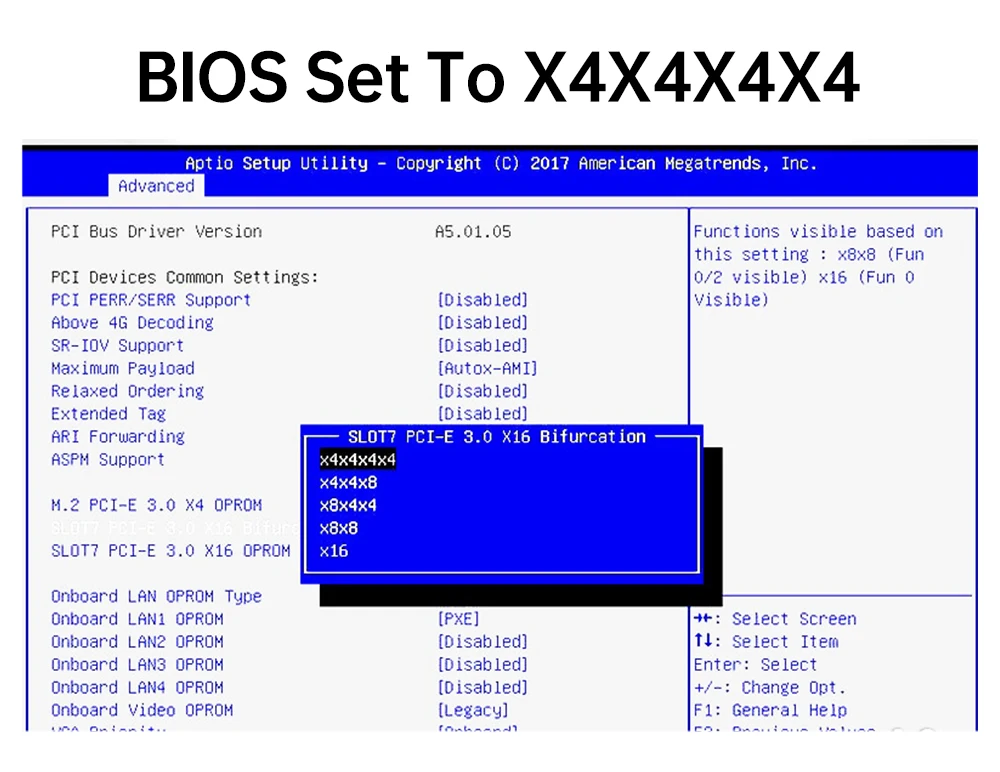

BIOS Набор для x4 x4 x4 x4

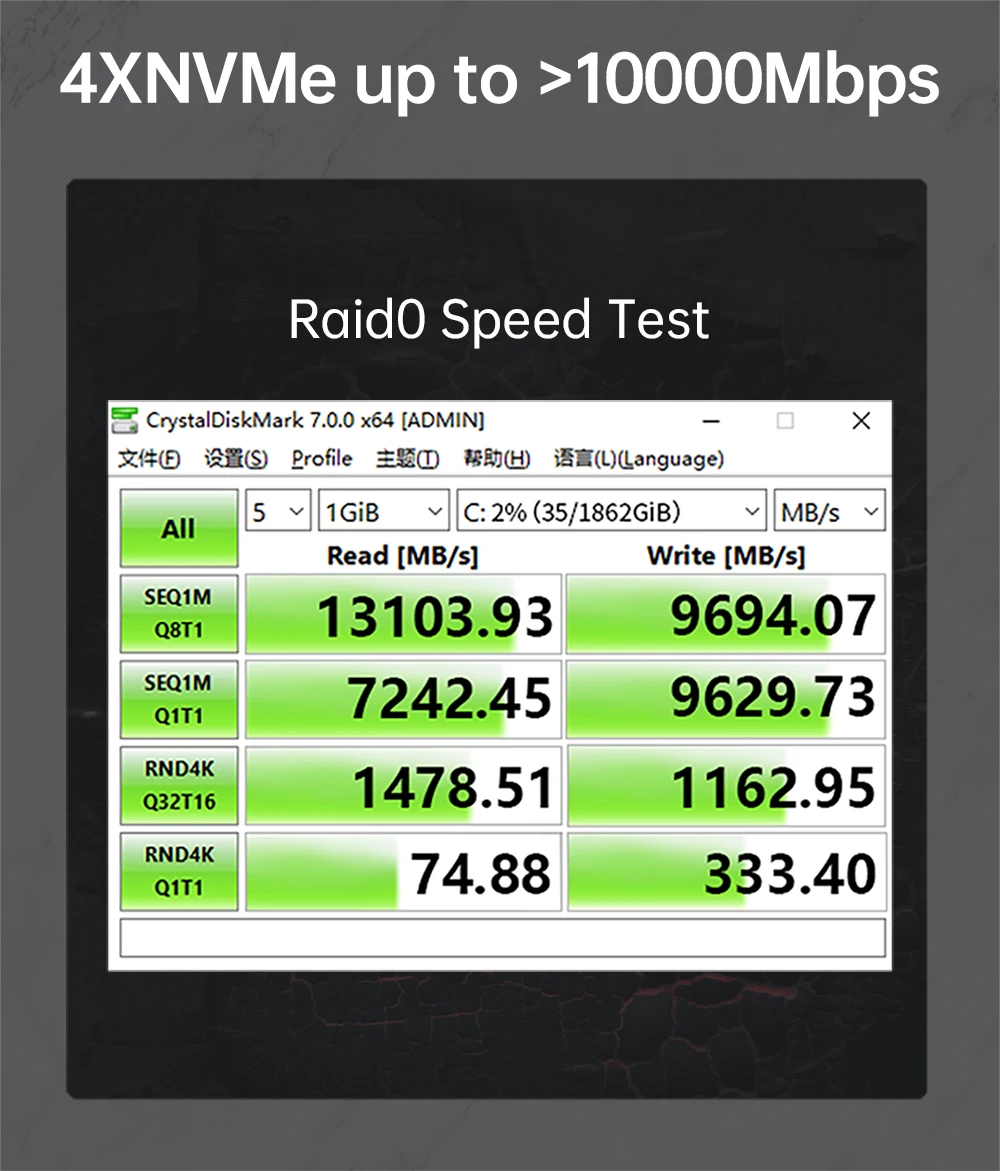

4 X NVME до> 10000 Мбит/с

Поддержка нескольких ОС и мульти-PCIE версии

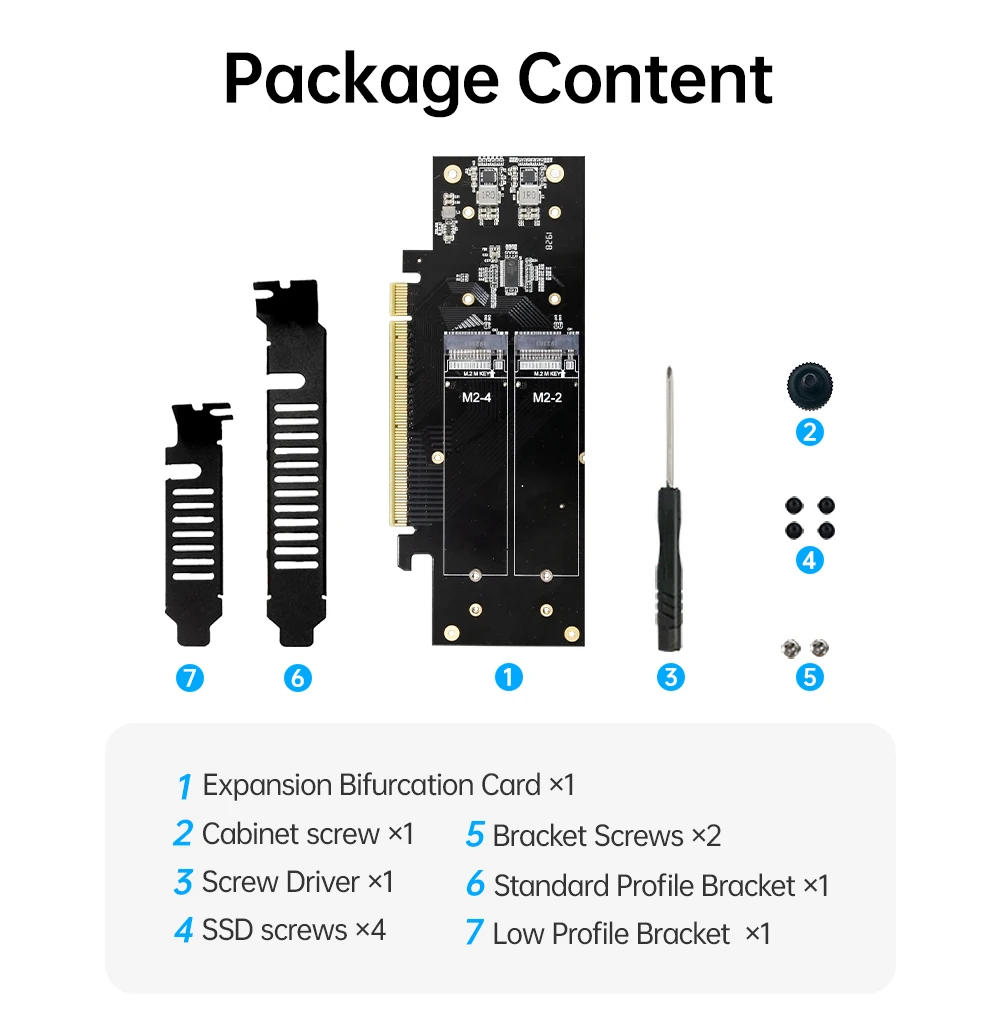

Содержимое упаковки

1x расширения V образным вырезом шерсть трикотажный карты
1x кабинет винт
1x отвертка
1x Стандартный профиль кронштейн
1x низкий профиль кронштейн
2x кронштейн винты
4x SSD винты
