Модуль датчиков окружающей среды Waveshare для Raspberry Pi Pico шина I2C сбор данных о

Характеристики

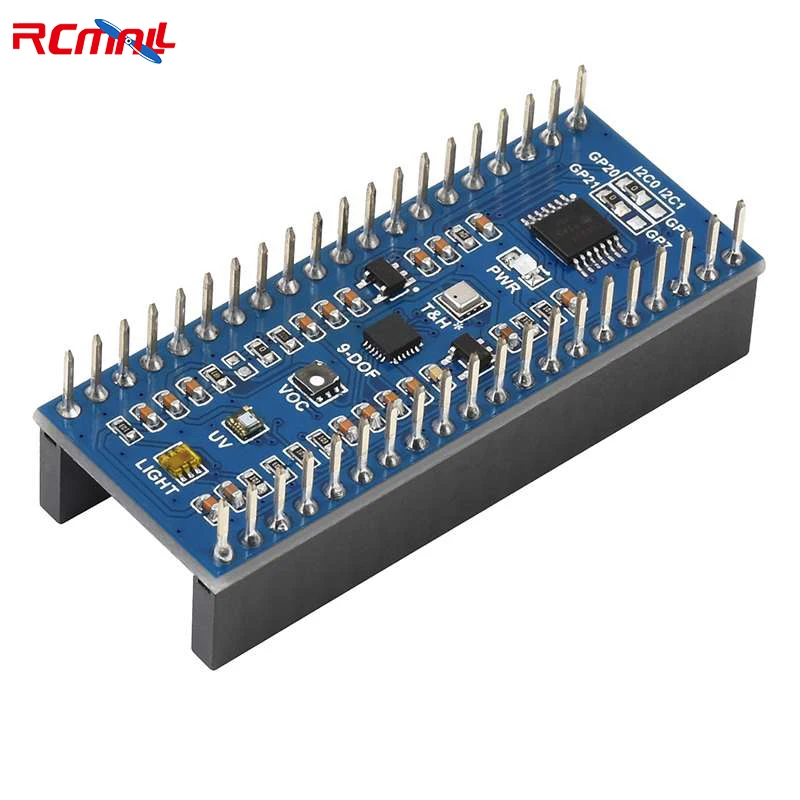

Waveshare модуль датчиков окружающей среды для Raspberry Pi Pico, I2C Bus, для сбора данных о температуре и влажности, обнаружения движения

Особенности:

Пико-Защита окружающей среды-Сенсор дает Raspberry Pi Пико возможность собрать Защита окружающей среды данные, такие как температура и влажность, давление воздуха, окружающего светильник рисунки светились, VOC, ИК-ray, ультрафиолетовых лучей и т. д. Он также может быть использован для создания робота, который может обнаруживать движение и ориентацию.

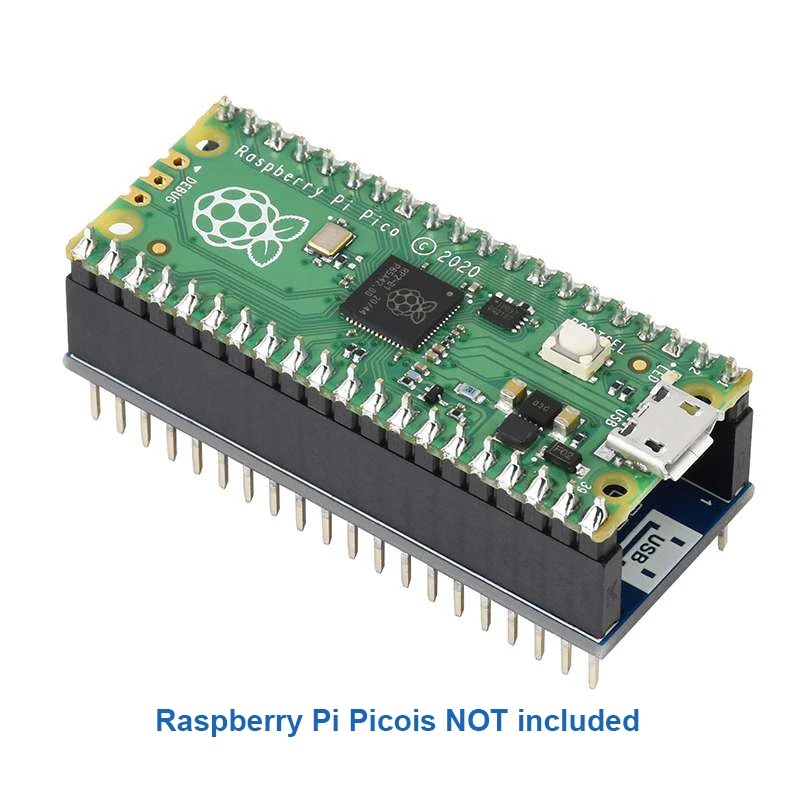

> Стандартный Raspberry Pi Pico header, поддерживает Raspberry Pi Pico series

> Бортовой цифровой светильник TSL25911FN, датчик для измерения ИК и видимый светильник

> Бортовой датчик BME280 для измерения температуры, влажности и давления воздуха

> Бортовой датчик движения ICM20948, акселерометр, гироскоп и магнитометр

> Бортовой датчик LTR390-UV-1, для измерения ультрафиолетовых лучей

> Бортовой SGP40 датчик, для обнаружения окружающей среды VOC

> Шина I2C позволяет извлекать данные с помощью двух проводов

> Поставляется с ресурсами разработки и руководством (примеры Raspberry Pi Pico C/C + + и MicroPython)

Характеристики:

Цифровой светильник TSL25911FN

I2C Адрес: 0x29

Эффективный диапазон: 0 ~ 88000Lux

BME280 датчик температуры, влажности и давления воздуха

I2C Адрес: 0x76

Температура обнаружения: -40 ~ 85 ℃ (0,01 ℃ разрешение, ± 1 ℃ точность)

Обнаружение влажности: 0 ~ 100% RH (0.008% RH разрешение, ± 3% RH точность, 1s время отклика, ≤ 2% RH задержка)

Обнаружение давления воздуха: 300 ~ 1100hPa (разрешение 0,18 Pa, ± 1hPa точность)

ICM20948 датчик движения

(9-DOF: 3-осевой акселерометр, 3-осевой гироскоп, 3-осевой магнитометр)

I2C Адрес: 0x68

Разрешение акселерометра: 16 бит

Диапазон акселерометра (настраиваемый): 2, ± 4, ± 8, ± 16 г

Разрешение гироскопа: 16 бит

Диапазон гироскопа (настраиваемый): ± 250, ± 500, ± 1000, ± 2000 °/сек

Разрешение магнитометра: 16 бит

Диапазон магнитометра: ± 4900µT

LTR390-UV-1 УФ-датчик

I2C Адрес: 0x53

Длина волны отклика: 280нм-430нм

SGP40 датчик VOC

I2C Адрес: 0x59

Диапазон измерения: 0 ~ 1000 ppm этанол эквивалент

Предельное состояние по уровню поверхности: <0,05 ppm этанол эквивалент или <10% предустановленных концентрации точки (модель на один размер больше должны отнестись к этому)

Время отклика: <10С (тау 63%)

Время начала: < 60 s

Поддержка компенсации влажности на чипе

Посылка включает в себя:

1 X модуль датчиков окружающей среды для Raspberry Pi Pico

Страница Вики: //www.waveshare.com/wiki/Pico-Environment-Sensor
