Набор качели и ветряных колокольчиков электронное производство набор для

Характеристики

> Руководство: Нажмите здесь, чтобы открыть <

Параметр:

Вход напряжение: DC 3,7-5V
Размер внешнего вида: 57*35 мм
Вес: 25 г

Спецификация:

MCU: STC8AK64S4A12 27 МГц
Контроллер: энкодер EC11
Вход: одноканальный
Сек/див: 500 мс, 200 мс, 100 мс, 50 мс, 20 мс, 10 мс, 5 мс, 2 мс, 1 мс, 500us, 200us, 100us (100us доступен только в режиме автоматического запуска)
Диапазон напряжения: 0-30 в

Основные параметры интерфейса:
Частота: 500 мс, 200 мс, 100 мс, 50 мс, 20 мс, 10 мс, 5 мс, 2 мс, 1 мс, 500us, 200us, 100us (100us доступен только в режиме автоматического запуска)
Диапазон напряжения: 0-30 в
Уровень триггера: уровень напряжения триггера
Наклон триггера: подъемный край, триггер падающего края
Режим триггера: A-автоматический режим, N-нормальный режим, S-одиночный режим
Состояние основного интерфейса:
Проба: проба
Остановка: остановка выборки
Сбой: в автоматическом режиме запуска уровень триггера сигнала превышен
Авто: диапазон напряжения матки

Интерфейс настройки параметров:
Режим PMode (режим рисования): отображение формы волны с векторными активными точками
LSB: коэффициент выборки. Откалибруйте напряжение выборки путем регулировки LSB
100 раз деление напряжения
BRT (яркость): Регулировка яркости OLED (25 уровней)
FreqPwm (частота волны PWM): 100 Гц-10 кГц
Обязанность: 1%-99%
Работа:
Все операции завершены кодировщиком EC11. Входы включают Одно нажатие, двойное нажатие, длительное нажатие, вращение и вращение при нажатии.

Основной интерфейс-режим параметров:
Клик энкодер: запуск/остановка выборки
Дважды щелкните кодировщик: Введите режим волновой прокрутки
Роторный кодировщик: настройка параметров
Нажмите на роторный кодировщик одновременно: Переключение между вариантами переключения
Автоматическое и ручное переключение диапазона: непрерывно вращать кодировщик по часовой стрелке, чтобы войти в Автоматический диапазон. Поверните кодировщик против часовой стрелки, чтобы войти в диапазон вручную.

Основной интерфейс-волновой Режим Прокрутки:
Клик энкодер: запуск/остановка выборки
Дважды щелкните кодировщик: Введите режим параметров
Нажмите на энкодер: Введите интерфейс настройки
Роторный кодировщик: прокрутите форму волны Горизонтально (доступно только при остановке выборки)
Поворотный кодировщик при нажатии: прокрутите сигнал вертикально (доступно только при остановке выборки)

Интерфейс набора
Нажмите encoder: N/A
Дважды щелкните кодировщик: N/A
Длительное нажатие на кодировщик: возврат к основному интерфейсу
Роторный кодировщик: настройка параметров
Поворотный кодировщик при нажатии: Переключение между вариантами переключения

Функция: Уровень триггера: для повторяющихся сигналов уровень триггера может сделать его стабильным. Для сигналов с одним выстрелом уровень пускового механизма может быть улажен.
Наклон триггера: наклон триггера определяет, находится ли точка триггера на подъеме или падающем краю сигнала.

Режим запуска:
Автоматический режим: непрерывное сканирование. Нажмите на кодировщик, чтобы остановить или запустить выборку. При срабатывании сигнал будет отображаться на дисплее, а положение триггера будет помещено в центр графика. В противном случае форма сигнала будет прокручиваться нерегулярно и отображать не удалось.
Нормальный режим:
После завершения предварительной выборки сигнал может быть введен. При срабатывании на дисплее отображается сигнал, ожидающий нового триггера. Если нет нового триггера, то форма сигнала будет сохранена.
Одиночный режим: после завершения предварительной выборки сигнал может быть введен. При срабатывании на дисплее отображается сигнал, и пробоотборник останавливается. Пользователю нужен одноточечный кодировщик для запуска следующего образца.
В обычном режиме и одном режиме подтвердите, что уровень триггера был скорректирован правильно, в противном случае форма сигнала не будет отображаться на дисплее.
Светильник индикатора: обычно светильник индикатора включается, чтобы указать, что пробоотборник находится в процессе.
Сохранение настроек: при выходе из интерфейса настройки все параметры интерфейса настройки и главного интерфейса будут сохранены в EEPROM.

Посылка включает в себя:

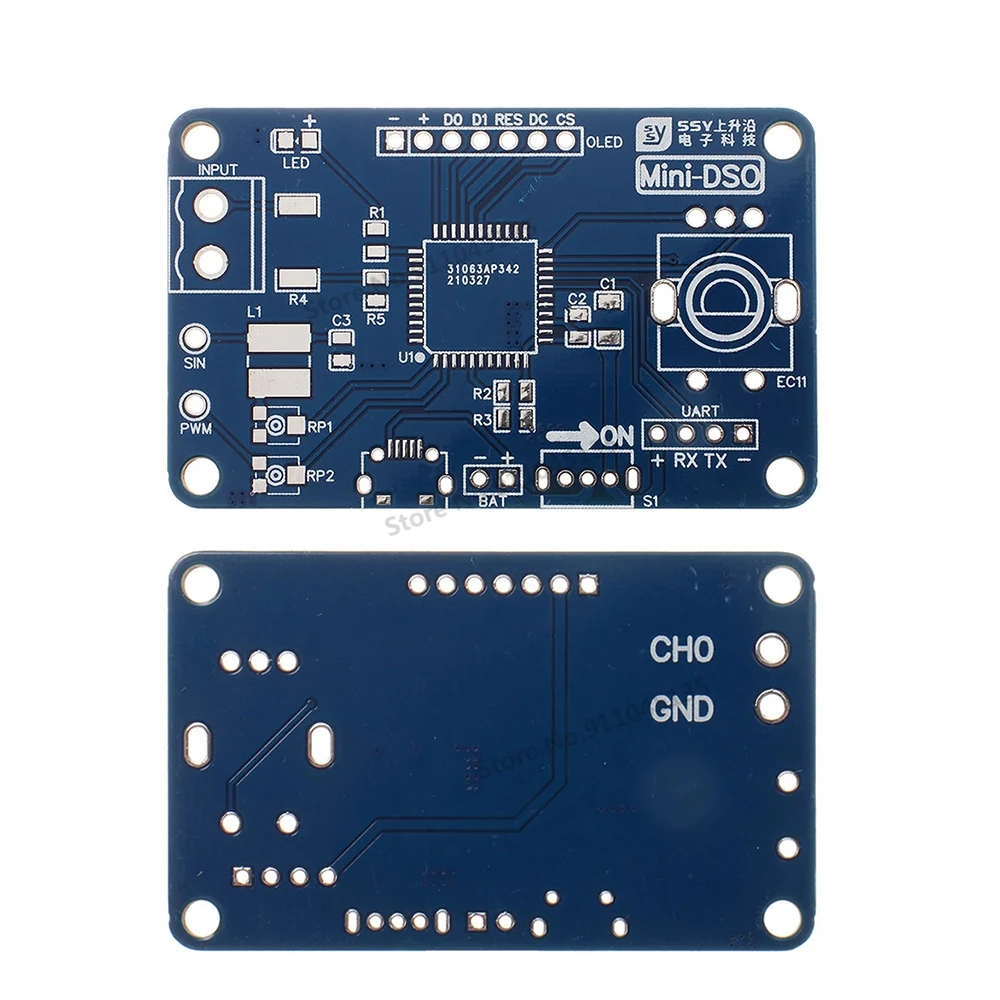

1 х производственный комплект осциллографа
